(共22张PPT)

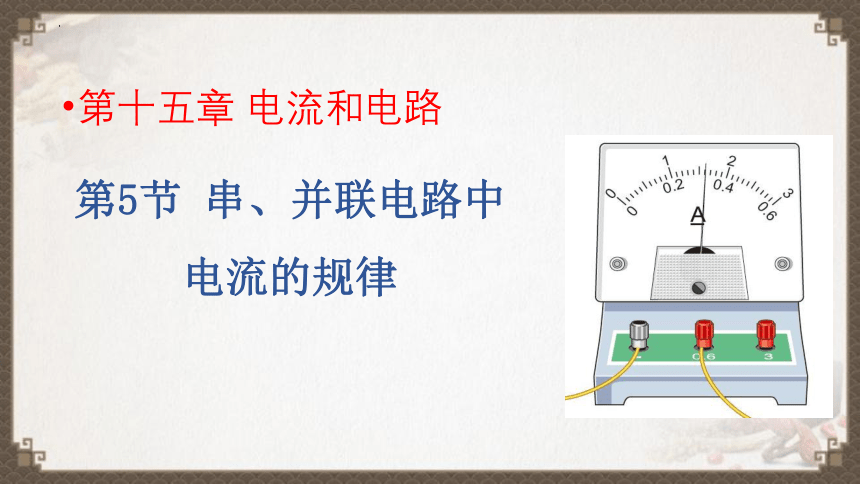

第十五章 电流和电路
第5节 串、并联电路中
电流的规律

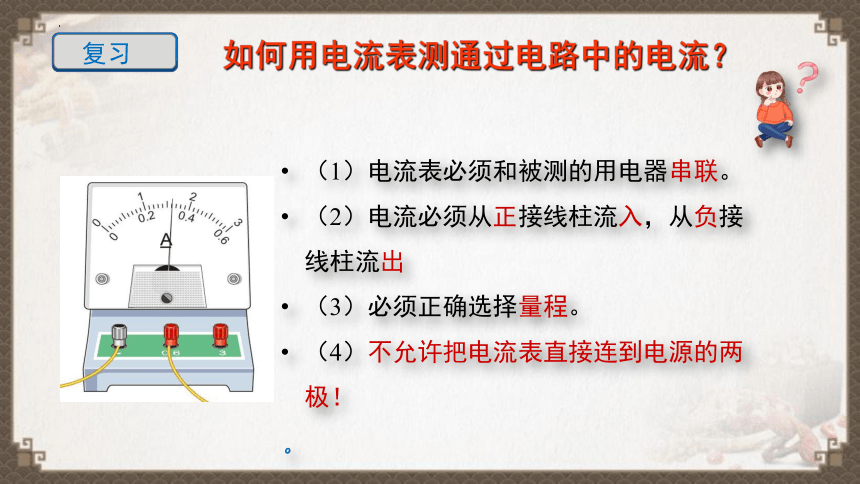

复习
（1）电流表必须和被测的用电器串联。
（2）电流必须从正接线柱流入，从负接线柱流出
（3）必须正确选择量程。
（4）不允许把电流表直接连到电源的两极！
。
如何用电流表测通过电路中的电流？
探究1
串联电路的电流规律
步骤
①设计实验电路：使两盏灯串联串联电；
②根据电路图连接电路实物；
③用电流表分别测量A、B、C三处电流，将测量数据记录在表格中；
④换上两个规格不同的小灯泡，再次实验。
S
L2
A
B
C
L1
S
L1
L2
A
S
L1
L2
A
S
L1
L2
A

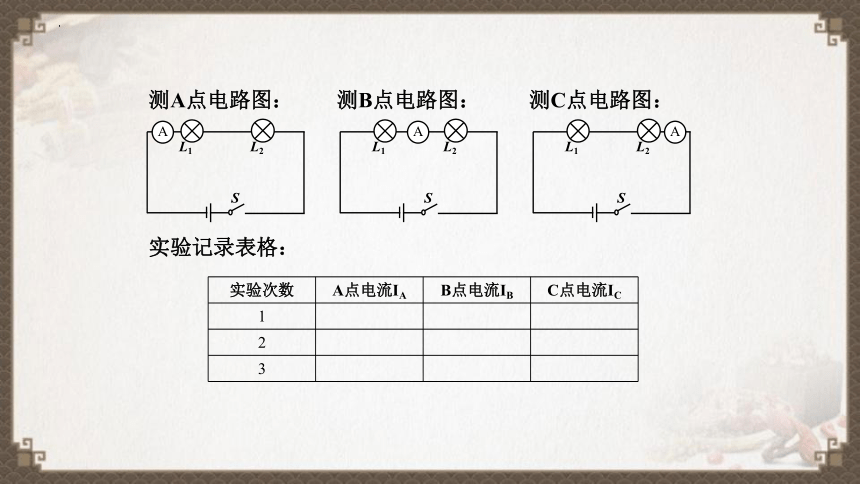

测A点电路图： 测B点电路图： 测C点电路图：
实验记录表格：
实验次数 A点电流IA B点电流IB C点电流IC
1
2
3
实验步骤

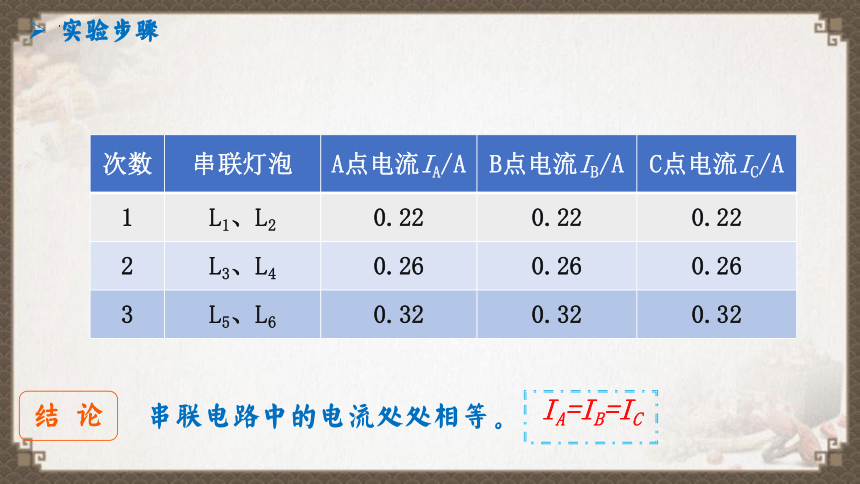

次数 串联灯泡 A点电流IA/A B点电流IB/A C点电流IC/A
1 L1、L2 0.22 0.22 0.22
2 L3、L4 0.26 0.26 0.26
3 L5、L6 0.32 0.32 0.32
结 论
串联电路中的电流处处相等。
IA=IB=IC
实验步骤
次数 串联灯泡 A点电流IA/A B点电流IB/A C点电流IC/A
1 L1、L2 0.22 0.22 0.22
2 L3、L4 0.26 0.26 0.26
3 L5、L6 0.32 0.32 0.32
结 论
串联电路中的电流处处相等。
IA=IB=IC
实验注意事项：
1.连接电路时，开关应______。
2.正确使用电流表：
使用前，进行调零
“+”进“-”出
选择合适的量程，采用______法
3.多次测量，避免偶然性
4.使用不同规格的小灯泡
断开
试触

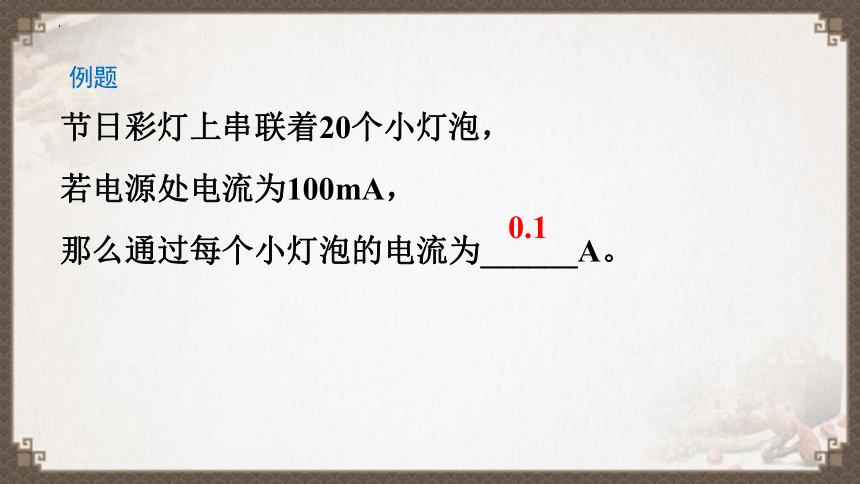

节日彩灯上串联着20个小灯泡，
若电源处电流为100mA，
那么通过每个小灯泡的电流为______A。
0.1
例题
1.如图所示的电路，闭合开关后，下列关于ABC三处电流的大小关系正确的是（　　）
A．IA>IB>IC B．IA＜IB＜IC
C．IA=IB=IC D．IA=IB>IC
变 式
【答案】C
探究思考
在上面的电路图中，两盏灯组成并联电路，流过A、B、C各点的电流大小可能存在什么关系？
L1
L2
L1
C
B
A
L1
L2
探究2
并联电路的电流规律
①设计实验电路，把两盏小灯组成并联电路；
②根据电路图连接实物；
③用电流表分别测量出A点（L1支路）、B点（L2支路）、C点（干路）三处的电流，将测量数据记录在表格中；
④换上另外两个规格不同的小灯泡，再次实验。
L1
L2
L1
C
B
A
实验步骤
测A点电路图： 测B点电路图： 测C点电路图：
S
L1
L2
A
S
L1
L2
A
S
L1
L2
A
实验记录表格：
实验次数 A点电流IA B点电流IB C点电流IC
1
2
3
4.改变小灯泡的规格多次实验，测出A、B、C点的电流并记录
次数 并联灯泡 A点电流IA/A B点电流IB/A C点电流IC/A
1 L1、L2 0.28 0.28 0.56
2 L3、L4 0.22 0.30 0.52
3 L5、L6 0.24 0.16 0.40
结 论
并联电路中干路中的电流等于各支路中的电流之和。
IC=IA + IB
1．如图所示，两灯规格不同，能直接测出通过灯L2电流的电路是（　　）
A B C D
2．在如图甲电路中，闭合开关S两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（　　）
A．电路的总电流为0.3A
B．通过灯L1、L2的电流都为0.3A
C．通过灯L1的电流为1.2A
D．电流表A1的示数是1.2A
4．如图甲所示，当开关S闭合时，两灯的连接方式是 联；两只电流表的示数分别由图乙（b）、（c）两图读得，则电灯L1中的电流是____A，电灯L2中的电流是 A。
5．家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是 （填并联/串联）在电路中的。如图所示电路。闭合开关后，电流表A1的示数为0.9A，A3的示数为0.4A，通过L1的电流是 A, 通过L2的电流是 A,通过干路的电流是 A。
例2在探究并联电路中电流关系的实验中，如图所示电路，L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的（　　）
A．Ia=Id B．IaC．Ib=Ic D．Ic=Id
典型例题
【答案】A
2.在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示。则下列判断正确的是（　　）
A．A1电流表的读数为0.31A
B．A2电流表的读数为1.3A
C．L1的电流大于L2的电流
D．干路电流的大小为0.54A
变 式
【答案】 C
1.在一个电路中，用电器有两个小灯泡，闭合开关后，通过两个小灯泡的电流相等，则两个小灯泡的连接方式分析正确的是（ ）
A．一定是串联 B．一定是并联的
C．可能是并联 D．串联和并联都有可能
【答案】D
课堂练习
2.在如图所示的电路中，闭合开关，一灯较亮一灯较暗，则下列说法正确的是（　　）
A．较亮的灯中电流较大 B．较暗的灯中电流较大
C．电流一样大 D．条件不足无法判断
【答案】C
3.在如图所示的电路中，通过灯泡L1的电流为0.7A，电流表A2的示数为0.5A，下列判断正确的是（　　）
A．电流表A1的示数为0.7A
B．电流表A1的示数为1.2A
C．通过灯泡L2的电流为0.7A
D．通过灯泡L2的电流为1.2A
【答案】 B
