第三章 相互作用——力
3.1 重力与弹力
物体
物体
相互作用
施力物体
受力物体
什么是力？
力的图示
绳对物体竖直向上的拉力大小为100N，用力的图示法表示拉力。
50N
F
.
F
力的图示法作图步骤
.
一物体静止在斜面上，受到的支持力为 20N，用力的示意图表示这个力。
F
线段的长度和力的大小不要求严格对应
.
力的示意图
注意：
（一）重力
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。
重力
定义：
地球的吸引而使物体受到的力
施力物体：地球
大小：g
方向：竖直向下
在生活中有许多司空见惯的现象，但这些现象都包含有一定的科学道理。
苹果落向地面
屋檐上的雨滴下落
方向 : 竖直向下
例：放在斜面上的重物所受重力的方向
力的示意图

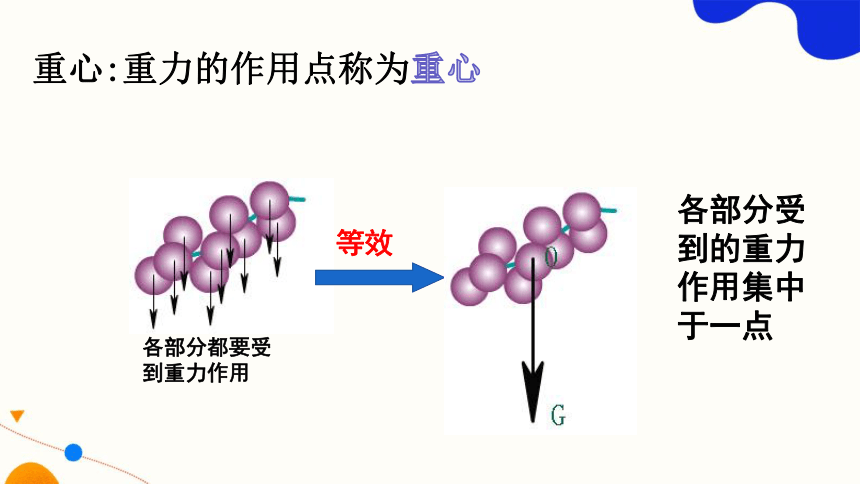

重心:重力的作用点称为重心
各部分都要受
到重力作用
等效
各部分受
到的重力
作用集中
于一点
尝试用手指尖把质量分布均匀的矩形薄板顶起来，看看指尖放在哪个位置才能成功呢？
悬挂法
原理：二力平衡
线的拉力与板的重力平衡。
A点悬线的拉力跟薄板的重力平衡，薄板的重心必定在 AB 连线上。
（1）质量分布均匀，形状规则的物体的重心在几何中心
（2）质量分布不均匀，形状不规则的物体的重心
除了跟物体的形状有关外，还跟物体内质量的分布有关。
（3）有的物体重心不在物体上
产生原因：由于地球的吸引
大小：
G=mg (影响g的因素:纬度与高度)
方向：竖直向下（即垂直于水平面向下）
作用点(重心)
重心：重力的等效作用点
（1）影响重心位置的因素：
质量分布、形状；
（2）重心位置的确定：
形状规则的均匀物体：几何中心
薄板型物体： 悬挂法
重力
总结：
（二）弹力
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。
生活中，有关物体受力发生形变的现象有哪些？
形变：物体在力的作用下发生的形状或体积改变叫形变.
显示微小形变的观察
有一些物体眼睛根本观察不到它的形变，比如一些比较坚硬的物体，但是这些物体都有形变，只不过形变很微小。
一切物体受到外力作用都要发生形变
（1）弹性形变:在形变后,撤去外力能够恢复原状.
（2）弹性限度:如果形变过大，超过一定的限度,撤去外力后,物体就不能完全恢复原来的形状.
任何物体都能发生形变
钢尺的形变方向 ；
气球的形变方向 ；
气球对钢尺的弹力方向 ；
钢尺对气球的弹力方向 。
向下
向上
向上
向下
相反
相反
观察实验 总结归纳
发生形变的物体，要恢复原状，对与它接触的物体会产力的作用。
弹力
方向相同
弹性形变
条件2
条件1
产生
弹力的产生原因与方向
发生形变的物体，要恢复原状，对与它接触的物体会产力的作用。
弹力
方向相同
弹性形变
条件2
条件1
产生
弹力的产生原因与方向
作用点：两个物体的接触面上
方向：与施力物体恢复形变的方向相同
弹力
（1）压力和支持力产生的原因：
桌面形变
物体受到支持力
FN
物体形变
FN
物体受到支持力
桌面受到压力
桌面受到的压力
几种弹力及其方向
接触面的弹力方向总是垂直于接触面指向受力物体.
Ａ
Ｂ
Ｂ
Ｃ
Ａ
Ｂ
Ｃ
Ａ
Ｂ
Ａ
Ｎ１
Ｎ２
Ｎ１
Ｎ２
Ｎ２
Ｎ１
Ｎ１
Ｎ２
讨论：下列Ａ、Ｂ、Ｃ三个物体间的弹力方向
接触面的弹力方向总是垂直于接触面指向受力物体.
（2）绳子拉力产生的原因：
末受到拉力时
绳子形变方向
拉力
受到拉力时绳子变长
几种弹力及其方向
讨论：下列绳子产生的弹力方向
结论：绳子产生的弹力方向沿绳子收缩方向
Ａ
B
结论：沿弹簧的轴线指向弹簧恢复原状的方向。
（3）弹簧产生的弹力：
（3）弹力的方向：
①有平面或公切面时：
③弹簧产生的弹力方向：
弹力方向垂直于平面或公切面、与受力物体的形变方向相同。
②绳子产生的弹力方向：
沿绳子收缩方向
沿弹簧的轴线指向弹簧恢复原状的方向。
课 堂 小 结
④压力和支持力的方向：都垂直于物体的接触面。
