(共17张PPT)
电路
辨析串并混联电路
一

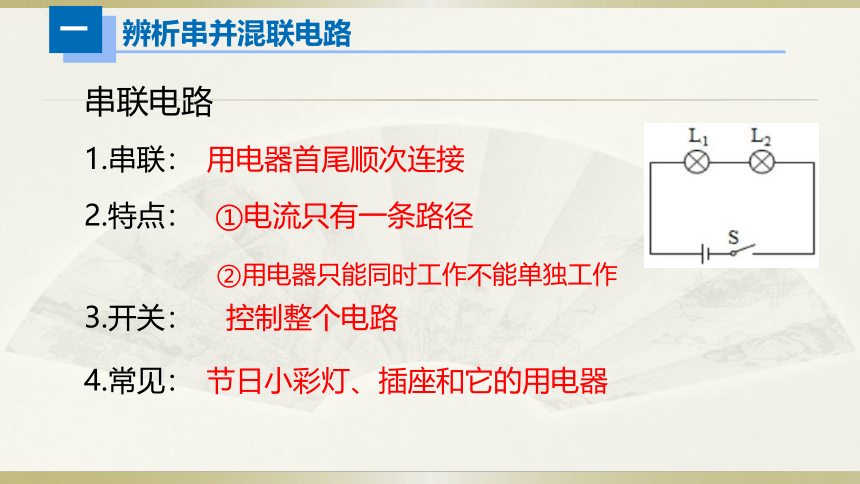

串联电路
1.串联：
用电器首尾顺次连接
2.特点：
①电流只有一条路径
②用电器只能同时工作不能单独工作
3.开关：
控制整个电路
4.常见：
节日小彩灯、插座和它的用电器
辨析串并联电路
一

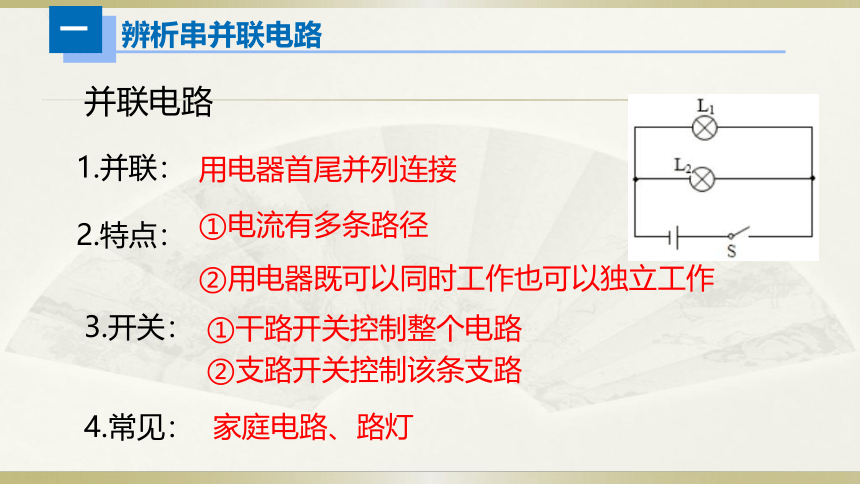

并联电路
1.并联：
用电器首尾并列连接
2.特点：
①电流有多条路径
②用电器既可以同时工作也可以独立工作
3.开关：
①干路开关控制整个电路
②支路开关控制该条支路
4.常见：
家庭电路、路灯
辨析串并联电路
一

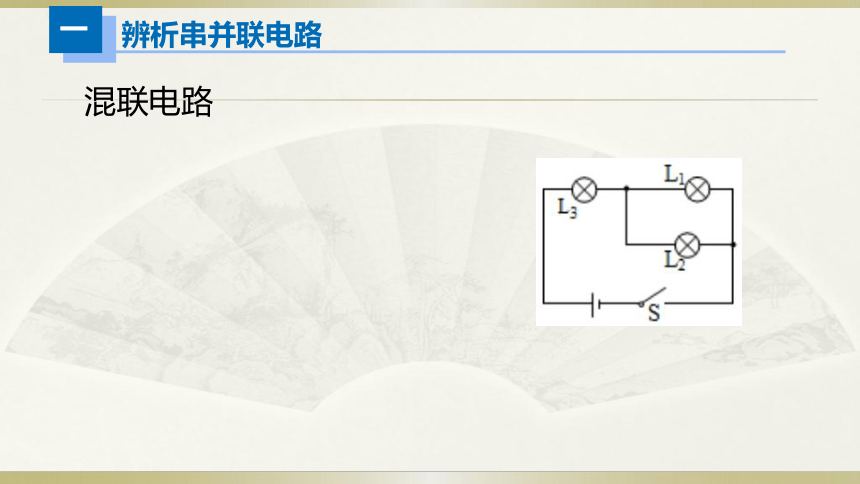

混联电路
电路图与实物图
二
1,实物图→电路图
2.电路图→实物图
电路图与实物图
二

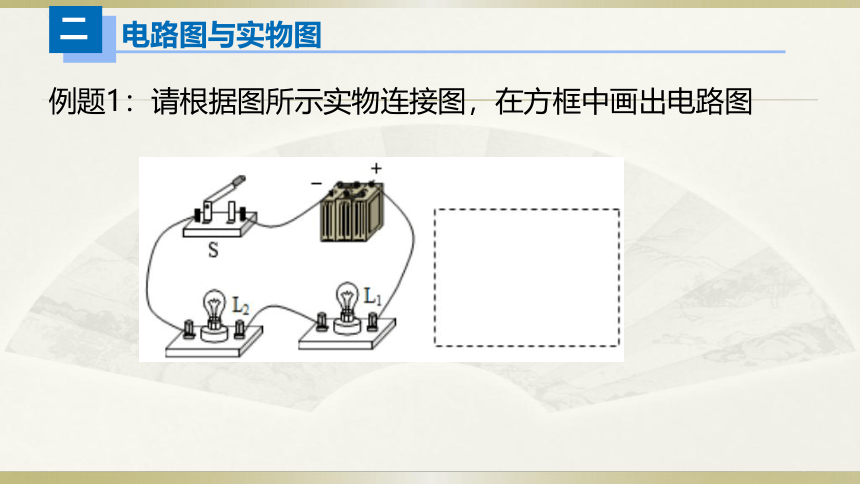

例题1：请根据图所示实物连接图，在方框中画出电路图
电路图与实物图
二

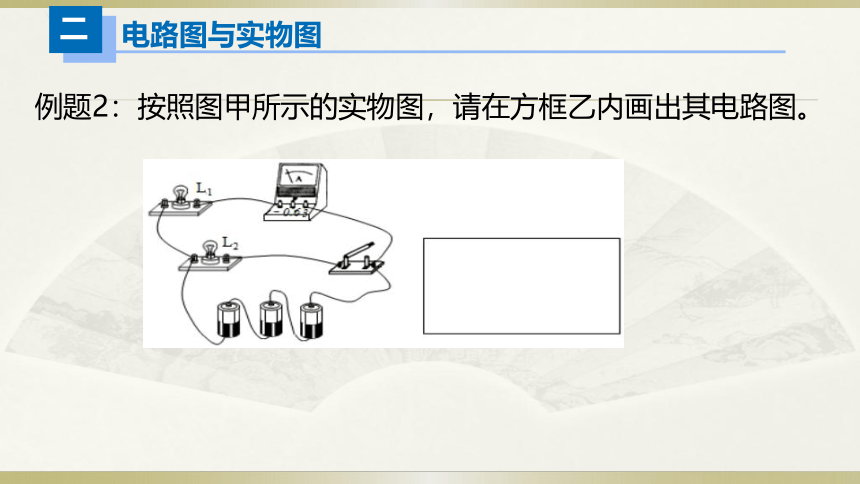

例题2：按照图甲所示的实物图，请在方框乙内画出其电路图。
电路图与实物图
二
例题3：根据图中实物，在方框中画出对应的电路图。
电路图与实物图
二
例题4：用笔画线代替导线，按照电路图连接实物图。
电路图与实物图
二
例题5：用笔画线代替导线，按照电路图连接实物图。
电路图与实物图
二
例题6：用笔画线代替导线，按照电路图连接实物图。
电路图与实物图
二
例题7：用笔画线代替导线，按照电路图连接实物图。
电路设计
三
2.用电器与用电器
1.开关与用电器
①开关闭合，用电器工作
②开关闭合，用电器不工作
①只能同时工作
②能同时工作，也能单独工作
电路设计
三
3.开关与开关
①同时闭合，用电器工作
②任意闭合一个，用电器工作
电路设计
三
例题8：楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将如图中的电路连接完整。
电路设计
三
例题9：给你下列器材：一只红灯泡，一只绿灯泡，一只电铃，一个电池组，两只开关S1和S2，若干条导线。请按要求设计一个报警器的电路。要求：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同时红灯亮，表示有情况。请你根据上述要求在方框中画出电路图。电铃的符号为“ ”。
电路设计
三
例题10：某仓库有前后两个大门，为了值班方便，按下列条件设计一个电路，要求前门来人按开关值班室内的红灯亮电铃响，后门来人按开关绿灯亮电铃响，红灯绿灯共用一个电铃。请把设计的电路图画在上面的方框内。
