电学实验

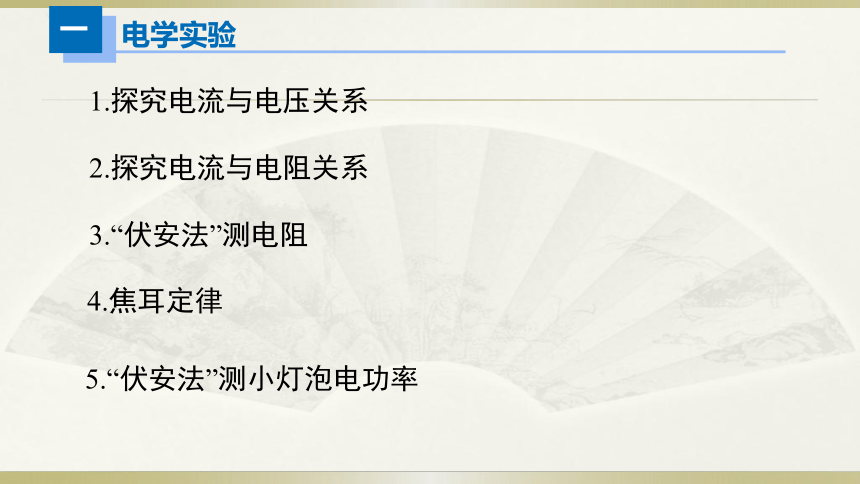

电学实验
一
1.探究电流与电压关系
2.探究电流与电阻关系
3.“伏安法”测电阻
4.焦耳定律
5.“伏安法”测小灯泡电功率
探究电流与电压关系
二
1.实验方法：
控制变量法
2.实验器材：
电源、导线、开关、定值电阻、滑动变阻器、电流表、电压表
3.实验电路图

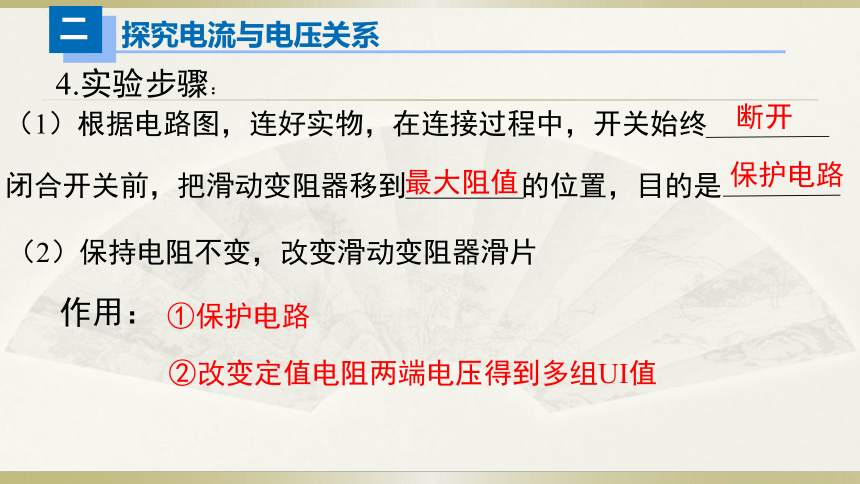

探究电流与电压关系
二
4.实验步骤：
（1）根据电路图，连好实物，在连接过程中，开关始终
闭合开关前，把滑动变阻器移到 的位置，目的是
断开
最大阻值
保护电路
（2）保持电阻不变，改变滑动变阻器滑片
作用：
②改变定值电阻两端电压得到多组UI值
①保护电路
探究电流与电压关系
二
5.数据处理：
例：U电=6V，R=5Ω
滑变选择：A.20Ω，1A B.30Ω，1A C.10Ω，1A
U/V 1.0 2.0
3.0
I/A 0.2 0.4
0.6
探究电流与电压关系
二
6.画U-I图像并得出结论
1
2
3
4
0.1
0.2
0.3
0.4
·
·
·
·
·
·
结论：
当电阻一定时，电流与电压成正比

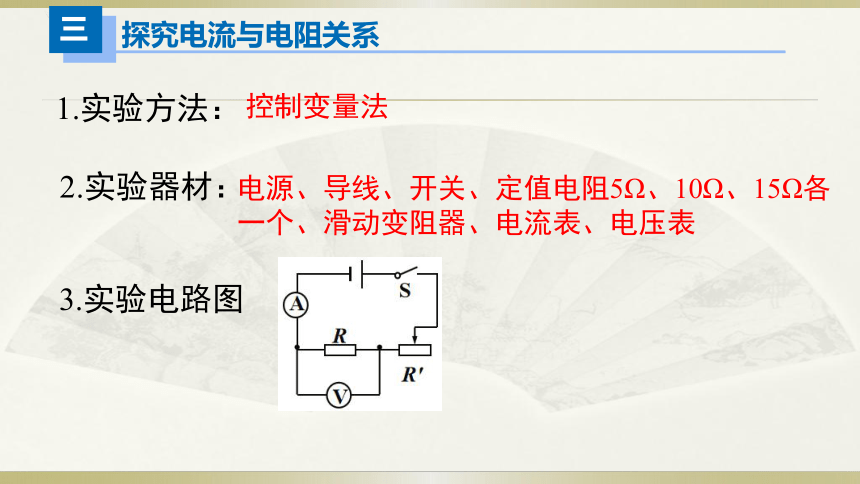

探究电流与电阻关系
三
1.实验方法：
控制变量法
2.实验器材：
电源、导线、开关、定值电阻5Ω、10Ω、15Ω各一个、滑动变阻器、电流表、电压表
3.实验电路图
探究电流与电阻关系
三
4.实验步骤：
（1）根据电路图，连好实物，在连接过程中，开关始终
闭合开关前，把滑动变阻器移到 的位置，目的是
断开
最大阻值
保护电路
（2）选用不同定值电阻接到电路上，每换一个电阻，通过移动滑动变阻器
控制定值电阻两端电压不变
探究电流与电阻关系
三
5.数据处理：
①滑变选择
例：U电=6V，R=5Ω、10Ω、15Ω、20Ω、25Ω
电压表示数2.5V，完成实验的滑变最大阻值不能小于多少？
探究电流与电阻关系
三
5.数据处理：
②错误分析
例：
第4次实验，R阻值从20Ω调为25Ω，就直接记录电流表示数，则示数是：
A.0.2A B.0.24A
C.0.27A D.0.22A
实验次序 1 2 3 4 5
R/Ω 10 15 20 25 30
I/A 0.6 0.4 0.3 0.2
探究电流与电阻关系
三
6.画I-R图像并得出结论
R/Ω
5
10
15
0.2
0.4
0.6
·
·
·
结论：
当电压一定时，电流与电阻成反比
“伏安法测电阻”
四
1.实验原理：
2.实验器材：
电源、导线、开关、待测电阻、滑动变阻器、电流表、电压表
3.实验电路图
“伏安法测电阻”
四
4.实验步骤：
（1）按电路图连接实物
（2）检查无误后闭合开关，记录电压表和电流表示数，代入公式算出电阻
（3）移动滑动变阻器滑片P的位置，多测几组电压和电流值，计算出每次的电阻值，并求出电阻的 。
平均值
“伏安法测电阻”
四
5.注意事项：
（1）接通电源前应将开关处于 状态，将滑动变阻器的阻值调到
（2）连好电路后要通过 的方法选择电压表和电流表的量程
断开
最大阻值处
试触
“伏安法测电阻”
四
（3）滑动变阻器的作用：
（4）测量定值电阻时，应多次测量求平均值以 ；测量小灯泡的电阻时，由于灯丝的 受温度影响明显，故 （能/不能）将多次测量结果求平均值作为灯丝电阻。
5.注意事项：
①改变电路中电压，多次测量取平均值减小误差
②保护电路
减小误差
电阻
“伏安法测电阻”
四
“伏安法测电阻”
四
