电学实验
电学实验

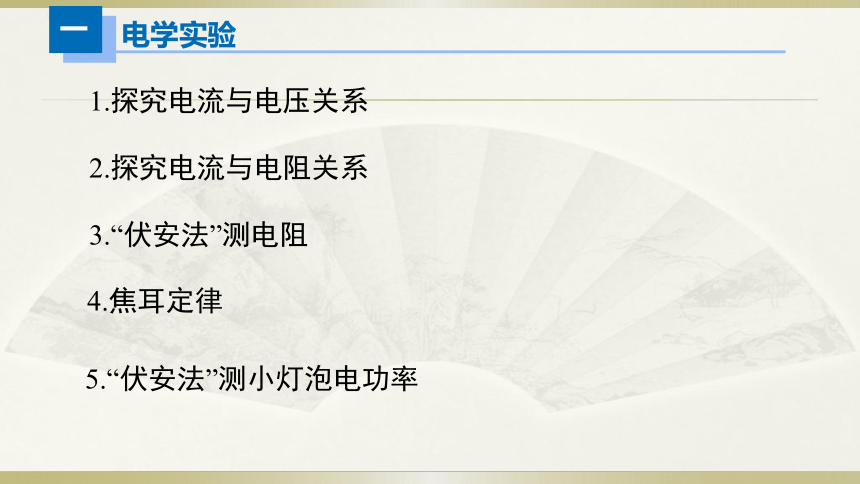

一
1.探究电流与电压关系
2.探究电流与电阻关系
3.“伏安法”测电阻
4.焦耳定律
5.“伏安法”测小灯泡电功率
探究电流与电阻关系
三
5.数据处理：

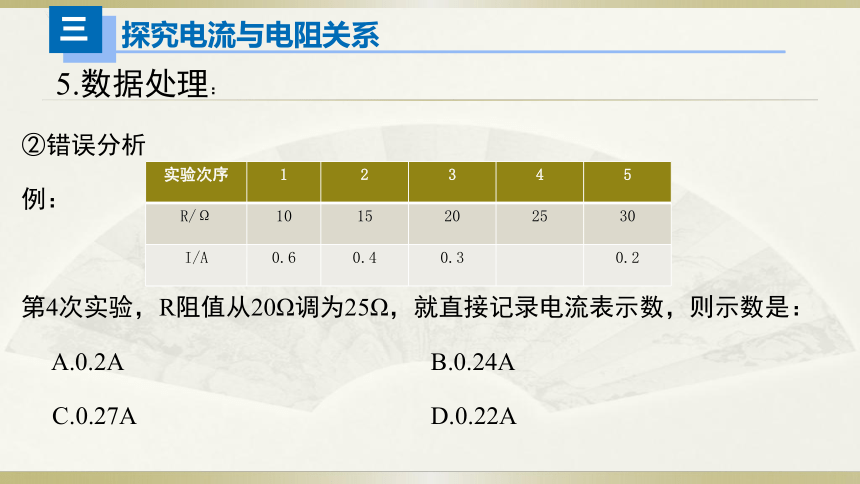

②错误分析
例：
第4次实验，R阻值从20Ω调为25Ω，就直接记录电流表示数，则示数是：
A.0.2A B.0.24A
C.0.27A D.0.22A
实验次序 1 2 3 4 5
R/Ω 10 15 20 25 30
I/A 0.6 0.4 0.3 0.2
“伏安法测电阻”
一
1.实验原理：
2.实验器材：
电源、导线、开关、待测电阻、滑动变阻器、电流表、电压表
3.实验电路图
“伏安法测电阻”
一
4.实验步骤：
（1）按电路图连接实物
（2）检查无误后闭合开关，记录电压表和电流表示数，代入公式算出电阻
（3）移动滑动变阻器滑片P的位置，多测几组电压和电流值，计算出每次的电阻值，并求出电阻的 。
平均值
“伏安法测电阻”
一

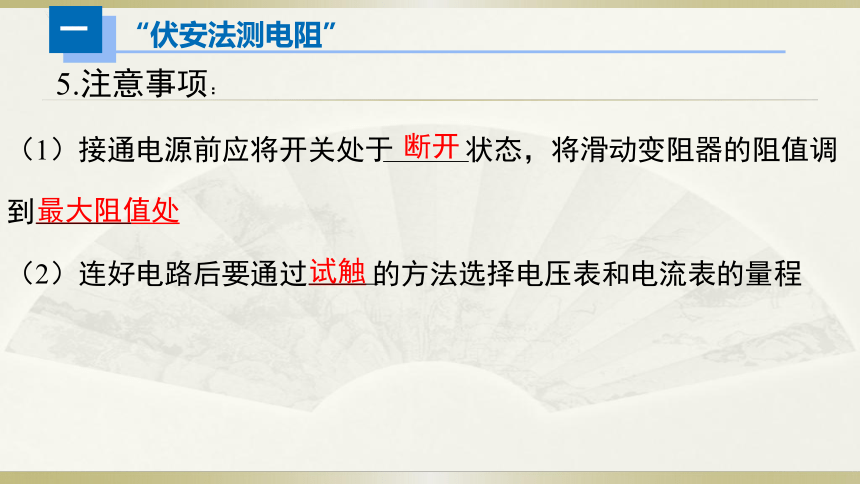

5.注意事项：
（1）接通电源前应将开关处于 状态，将滑动变阻器的阻值调到
（2）连好电路后要通过 的方法选择电压表和电流表的量程
断开
最大阻值处
试触
“伏安法测电阻”
一

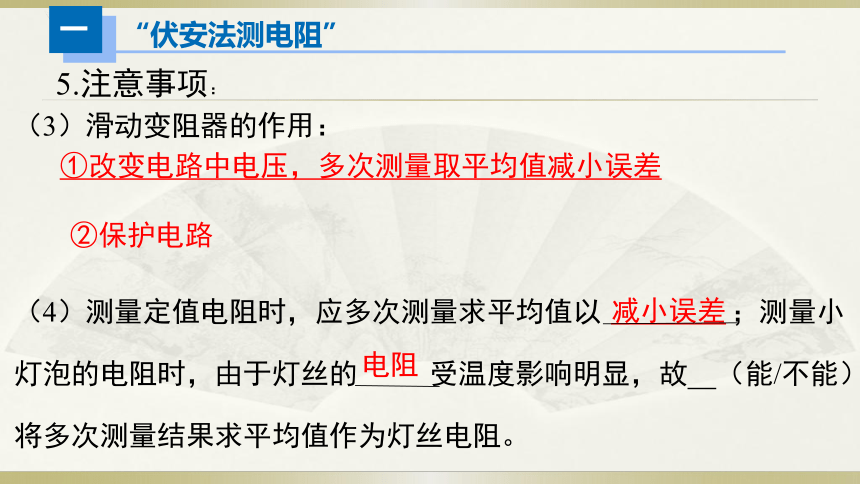

（3）滑动变阻器的作用：
（4）测量定值电阻时，应多次测量求平均值以 ；测量小灯泡的电阻时，由于灯丝的 受温度影响明显，故 （能/不能）将多次测量结果求平均值作为灯丝电阻。
5.注意事项：
①改变电路中电压，多次测量取平均值减小误差
②保护电路
减小误差
电阻

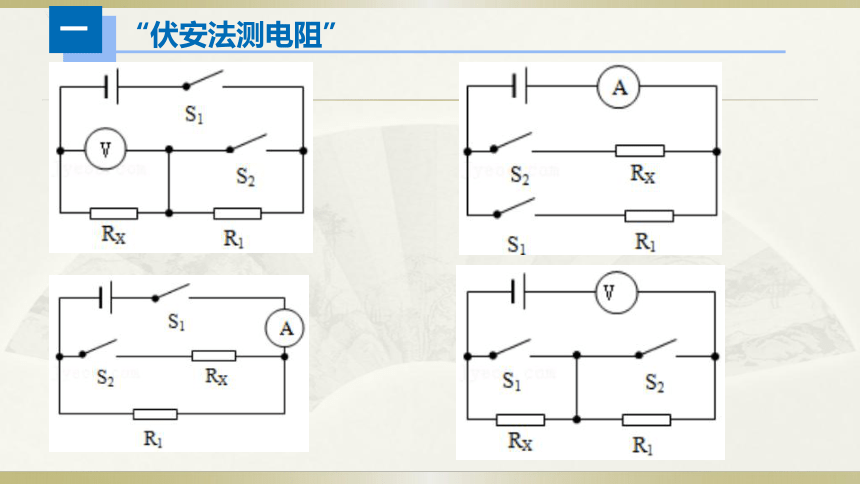

“伏安法测电阻”
一

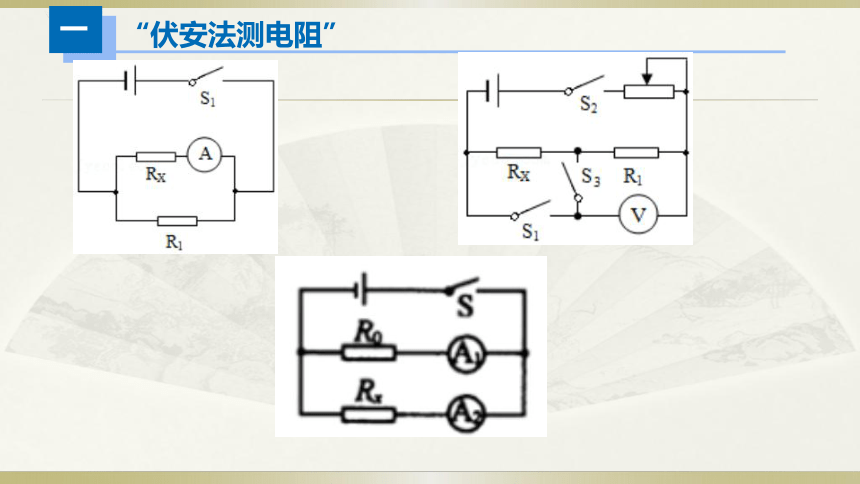

“伏安法测电阻”
一
理解焦耳定律
二
1.电流热效应：
电流通过导体的电能转化为内能的现象叫作电流的热效应
2.焦耳定律：
①定义：
电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比
②表达式：
Q=I2Rt
焦耳定律
二
(1)纯电阻电路
电流做功W = Q = = =
U I t
Pt
I2Rt
(2)非纯电阻电路
电流做功
W=U I t
产生热量
Q = I2Rt
W有=W-Q
焦耳定律
二
例题1：两个定值电阻R1、R2并联在电路中，如图甲所示，通过它们的电流与其两端的电压关系如图乙所示。闭合开关S，经过相同的时间，R1、R2产生的热量之比为（　　）
A．1：3
B．3：1
C．1：9
D．9：1
焦耳定律
二
例题2：三根相同的电热丝分别全部串联和全部并联在同一电源下，它们产生相同的热量，所需通电时间之比为（　　）
A．1：3 B．1：9 C．3：1 D．9：1
焦耳定律
二
例题3：用电热丝烧水，当电压为U时，t秒内可将水烧开，如果电压降为原来的一半，则同样烧开这些水所需的时间应为（　　）
C．2t D．4t
A．
B．
焦耳定律
二
例题4：直流电动机两端的电压为3V，通过它的电流为0.5A，电动机正常转动。已知线圈的电阻为1Ω，则电动机1min产生的热量是 J，产生的机械能是 J。
理解焦耳定律
三
3.焦耳定律实验
（用 表示产生电热的多少）
③结论：
①电流产生的热量与电流、电阻、通电时间有关
②实验方法：
控制变量法、转换法
通过导体的电流越大，导体电阻越大，
通电时间越长，导体产生的热量越大
理解焦耳定律
三
“伏安法”测电功率
四
1.实验原理：
P=UI
2.滑动变阻器作用：
①保护电路②调节灯泡两端电压
3.多次测量的目的：
减小误差
“伏安法”测电功率
四
例1：测量额定功率，指出以下数据的
序号 电流I/A 电压U/V 功率P/w 额定功率P/w
1 0.22 2.0 0.44
2 0.25 2.5 0.625
3 0.28 3.0 0.84
额定功率必须在额定电压下计算
“伏安法“测电功率
四
例2：小灯泡的UI图不是一条直线的原因：
小灯泡电阻随温度变化而变化
特殊法测电功率
五
1.安阻法（缺电压表）
原理：
U=IR
特殊法测电功率
五
2.伏阻法（缺电流表）
原理：
特殊法测电功率
五
3.等效替代法
原理：
电阻箱阻值替代小灯泡阻值
