动态计算
串并联UIR
一
串联电路 并联电路
电流 I＝I1＝I2 I＝I1＋I2
电压 U＝U1＋U2 U＝U1＝U2
电阻 R总＝R1＋R2

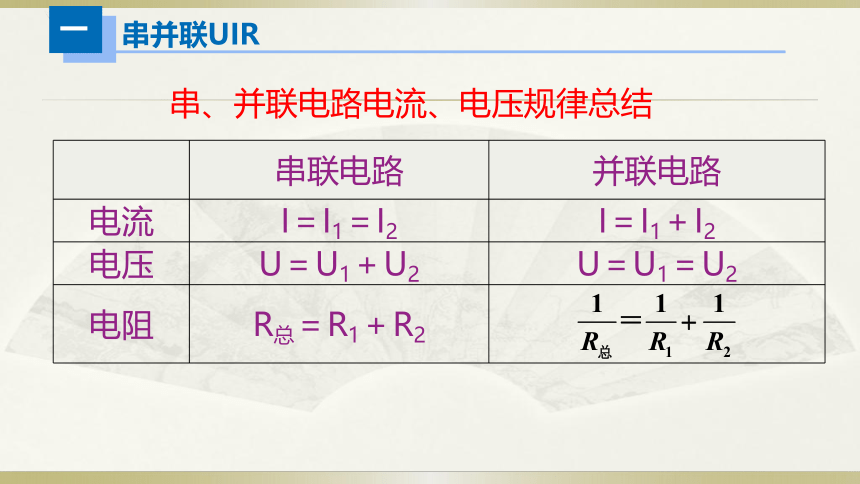

串、并联电路电流、电压规律总结
开关类动态计算
二

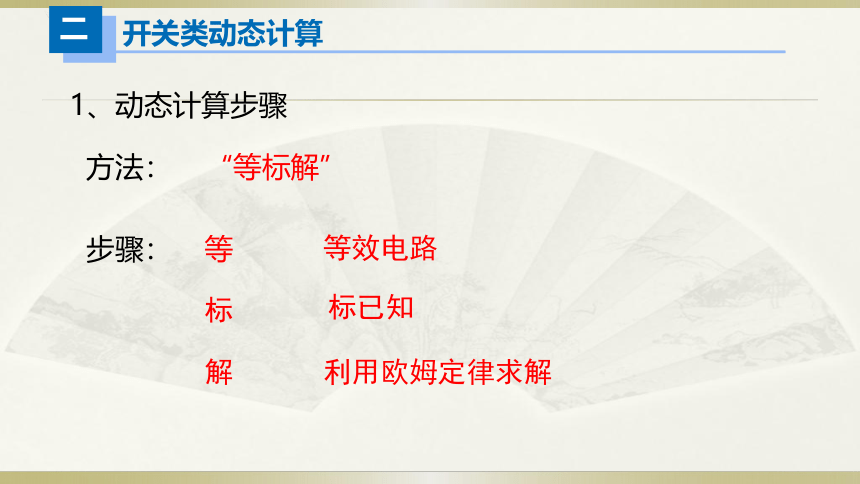

1、动态计算步骤
方法：
“等标解”
步骤：
等
等效电路
标
标已知
解
利用欧姆定律求解
开关类动态计算
二

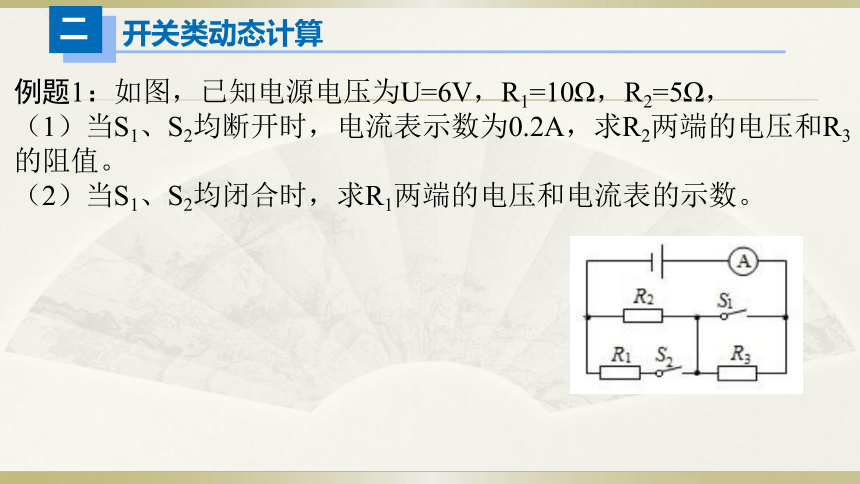

例题1：如图，已知电源电压为U=6V，R1=10Ω，R2=5Ω，
（1）当S1、S2均断开时，电流表示数为0.2A，求R2两端的电压和R3的阻值。
（2）当S1、S2均闭合时，求R1两端的电压和电流表的示数。
滑变类动态计算
三
1、动态计算步骤
方法：
“等标解”
步骤：
等
等效电路
标
标已知
解
利用欧姆定律求解
滑变类动态计算
四

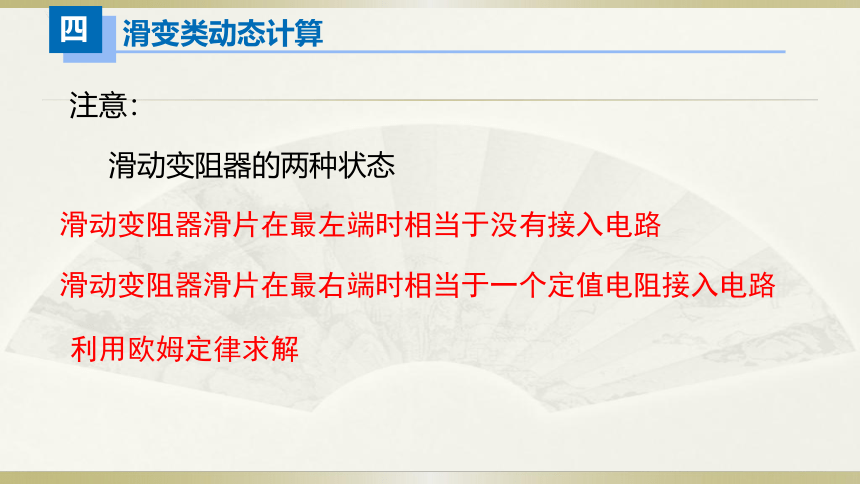

注意：
滑动变阻器的两种状态
滑动变阻器滑片在最左端时相当于没有接入电路
滑动变阻器滑片在最右端时相当于一个定值电阻接入电路
利用欧姆定律求解
练习
五

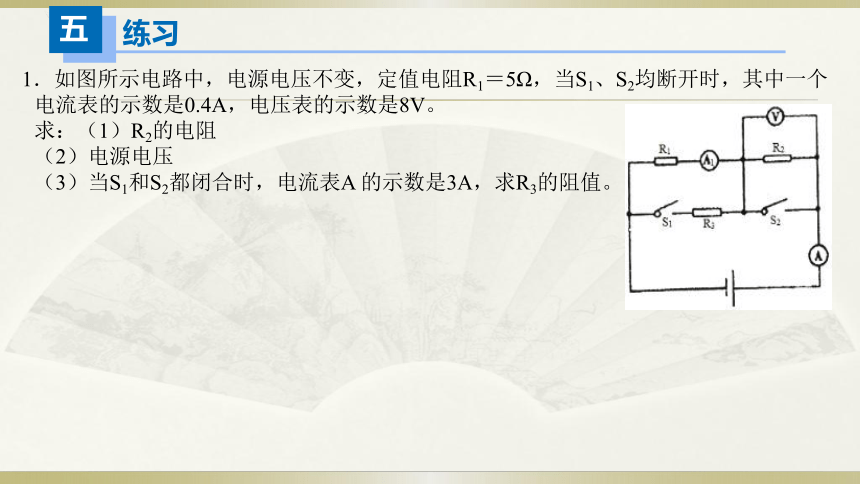

1．如图所示电路中，电源电压不变，定值电阻R1＝5Ω，当S1、S2均断开时，其中一个电流表的示数是0.4A，电压表的示数是8V。
求：（1）R2的电阻
（2）电源电压
（3）当S1和S2都闭合时，电流表A 的示数是3A，求R3的阻值。
练习
五
2．如图所示，电源电压保持6V不变。灯L1的电阻为15Ω。
（1）S1、S2闭合时，电流表的示数为1A，求灯L2的电阻。
（2）S1、S2都断开时，电流表的示数为0.3A，求L3的电阻。
练习
五
3．如图所示的电路图，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.25A，电压表的示数为8V：断开电路后，将电压表、电流表的位置互换，S1断开，S2闭合，电流表的示数为0.2A，则（　　）
A．R1＝8Ω，R2＝40Ω
B．R1＝32Ω，R2＝40Ω
C．R1＝40Ω，R2＝32Ω
D．R1＝32Ω，R2＝8Ω
练习
五
4．如图甲所示的电路，R2为滑动变阻器，R1为定值电阻，电源两端电压保持恒定不变。当滑片P从最右端b滑到最左端a的过程中，电压表的示数与电流表的示数对应关系的图像如图乙所示。求：
（1）电源电压；
（2）定值电阻R1的阻值；
（3）滑动变阻器的最大阻值。
练习
五
5．如图所示，R1=20Ω，当滑片P在滑动变阻器最右端时，电压表的示数为6V，电流表示数0.3A；当滑片在滑动变阻器的中点时，
求：求滑动变阻器的最大阻值R2以及此时电压表示数。
练习
五
6．如图所示，电源电压保持不变，当滑片P在滑动变阻器最左端时，电流表示数为0.4A；当滑片在滑动变阻器最右端时，电压表的示数为2V，电流表示数为0.1A。
求：电路两端的电压U与滑动变阻器的最大阻值R2
练习
五
7．如图所示，将滑动变阻器的滑片P移向最左端，闭合开关S，电流表有示数为0.1A，电压表的示数为6V；滑片P移至最右端，闭合开关S，电压表的示数为2V。
求：当滑片移动到滑动变阻器中点时电压表的示数。
练习
五
8．如图所示的电路中，电源电压保持不变，滑动变阻器R2的取值的规格为“40Ω1A”。闭合开关S，移动滑动变阻器R2的滑片P到中点时，电流表的示数为0.5A；移动滑片P到最右端时，电流表的示数为0.3A；
求：电源电压和定值电阻R1的阻值。
练习
五
10.如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I-U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：
（1）电源电压。
（2）滑动变阻器R2的最大阻值。
（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
