(共18张PPT)
额定功率＆实际功率
额定功率＆实际功率
一

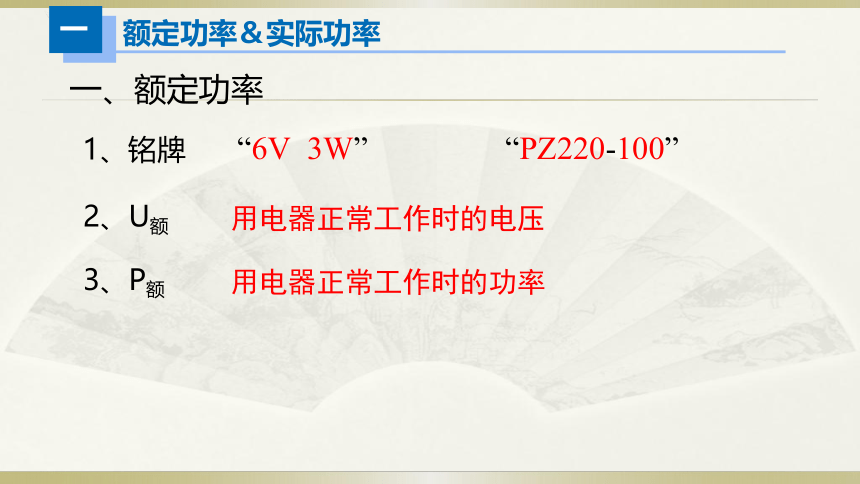

一、额定功率
1、铭牌
2、U额
3、P额
“6V 3W” “PZ220-100”
用电器正常工作时的电压
用电器正常工作时的功率
额定功率＆实际功率
一
二、实际功率
1、定义
2、决定因素
3、关系
用电器实际工作时的功率 P实
灯泡亮度是由实际功率决定
U I P R
①物理量一一对应
R不变，UIP同向变化
②额定为参照物，判断灯泡是否正常发光
额定功率＆实际功率
一
二、实际电压＆实际功率关系
1、实际电压
实际加在用电器两端的电压U实。
U实 = U额， 则
P实 = P额；用电器正常工作；
U实 > U额， 则
P实 > P额；可能烧毁用电器；
U实 < U额， 则
P实 < P额；用电器不能正常工作。
一个用电器只有一个额定电压和一个额定功率，但可以有多个实际电压和实际功率。
2、注意
练习
二

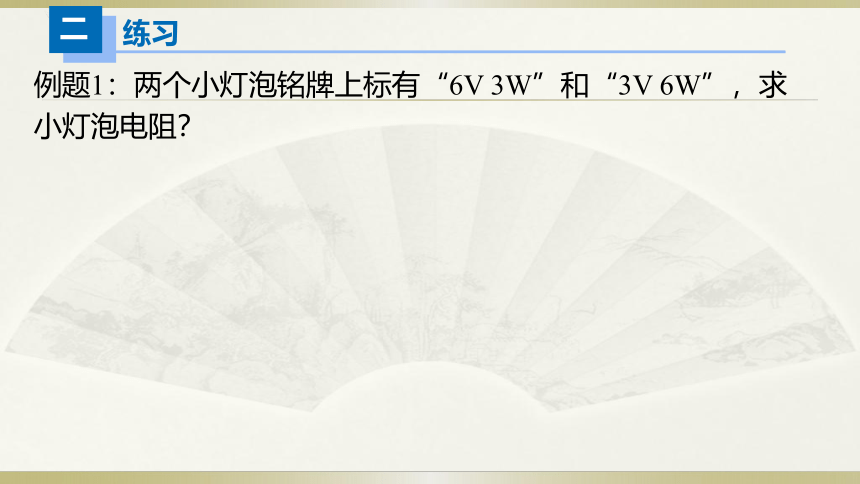

例题1：两个小灯泡铭牌上标有“6V 3W”和“3V 6W”，求小灯泡电阻？
练习
二
例题2：灯L1“220V 100W”和灯L2“110V 100W”正常发光哪个亮？
练习
二
例题3：“220V 100W”一定比“220V 36W”亮？
练习
二
例题4：灯L1标有“6V 3W”,灯L2标有“3V 6W”，都正常发光:
（1）谁更亮？
（2）通过两盏灯电流分别为？
分析小灯泡亮度
三
三、电功率计算题型
1.灯泡亮度问题
2.电路安全（极限电流和极限电压）
3.动态类计算
☆4.多档位问题
分析小灯泡亮度
三
四、分析小灯泡亮度
1、自己比较：
实际与额定比
2.相互比较：
看P实
分析小灯泡亮度
三
例题1：“6V 3W”的灯泡接入9V电源电压下，亮度如何变？
分析小灯泡亮度
三
例题2：“6V 3W”的灯泡接入9V电源电压下正常发光，还需串联一个多大的电阻？
分析小灯泡亮度
三
例题3-1：两个灯泡“6V 3W”和“3V 6W”串联接入电路，哪个更亮？
分析小灯泡亮度
三
例题3-2：两个灯泡“6V 3W”和“3V 6W”并联接入电路，哪个更亮？
分析小灯泡亮度
三
四、分析小灯泡亮度
1、自己比较：
实际与额定比
2.相互比较：
看P实
若串联电路 则电阻大的实际功率大
若并联电路 则电阻小的比较亮
练习
二
1．灯L1标有“6V 3W”，灯L2标有“12V 3W”，将L1和L2串联后接入某电源上，L2恰能正常发光，不计温度对灯丝电阻的影响，求：
（1）电源两端电压；
（2）灯L1的实际功率。
练习
二
1．灯L1标有“6V 3W”，灯L2标有“12V 3W”，将L1和L2并联后接入某电源上，L1恰能正常发光，不计温度对灯丝电阻的影响，求：
（1）电路中的总电流；
（2）灯L2的实际功率。
练习
二
如图所示，A灯标有“4 V 4 W”字样，B灯标有“4 V 2 W”字样.闭合开关，从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光，此时电压表的示数是 V，A灯和B灯的总功率是 W。
