电流＆电压
电流与电流表
一

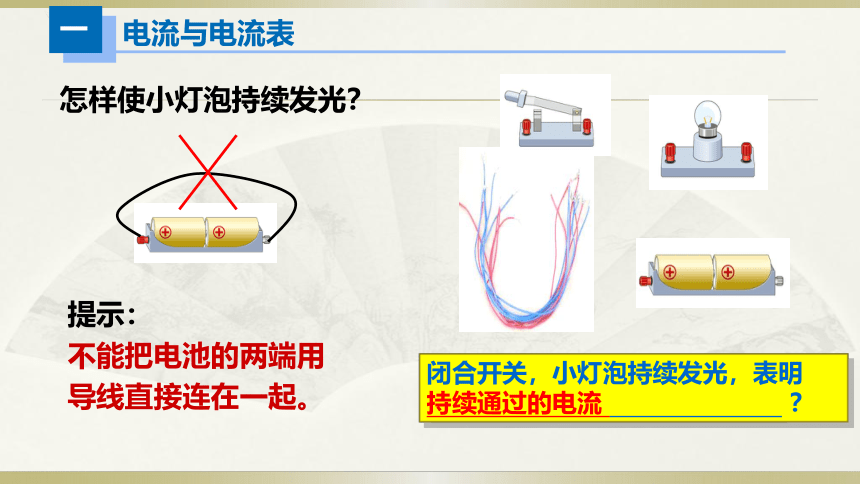

怎样使小灯泡持续发光？
提示：
不能把电池的两端用
导线直接连在一起。
闭合开关，小灯泡持续发光，表明 持续通过的电流 ？
电流与电流表
一

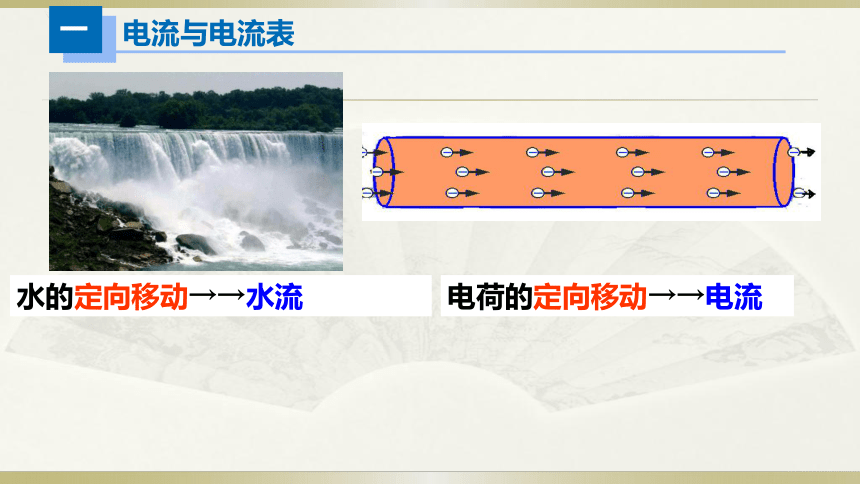

水的定向移动→→水流
电荷的定向移动→→电流
电流与电流表
一

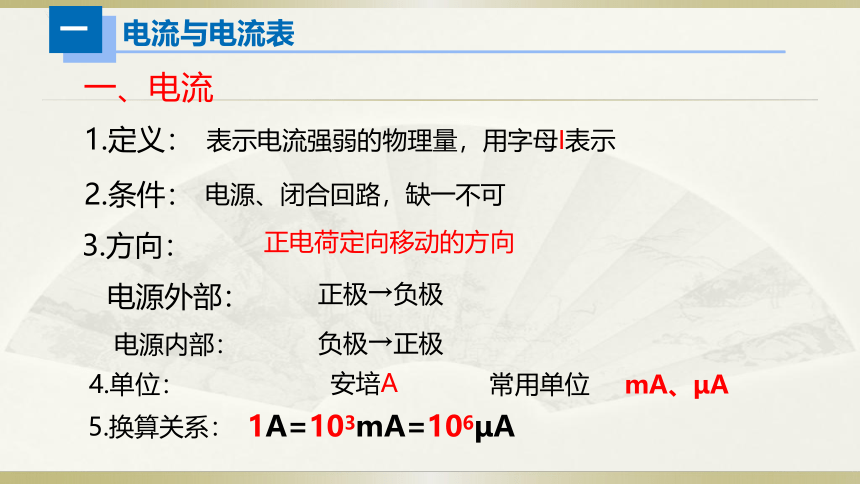

一、电流
1.定义：
2.条件：
3.方向：
表示电流强弱的物理量，用字母I表示
电源、闭合回路，缺一不可
正电荷定向移动的方向
电源外部：
正极→负极
电源内部：
负极→正极
4.单位：
安培A
常用单位
mA、μA
5.换算关系：
1A=103mA=106μA
电流与电流表
一
测量电流的仪器。
1. 电流表：
2.电流表的电路符号
A
数值单位
指针
负接线柱
量程为0～0.6 A,
每大格0.2A，每小格0.02A。
量程为0～3 A，每大格1A，
每小格0.1A。
刻度盘
正接线柱
电流与电流表
一
二、电流表
1.「看」：
量程和分度值
2.「调」：
指针调至零刻度线
3.「选」：
大量程试触
4.「连」：
正入负出
5.「读」：
先下后上
电流与电流表
一

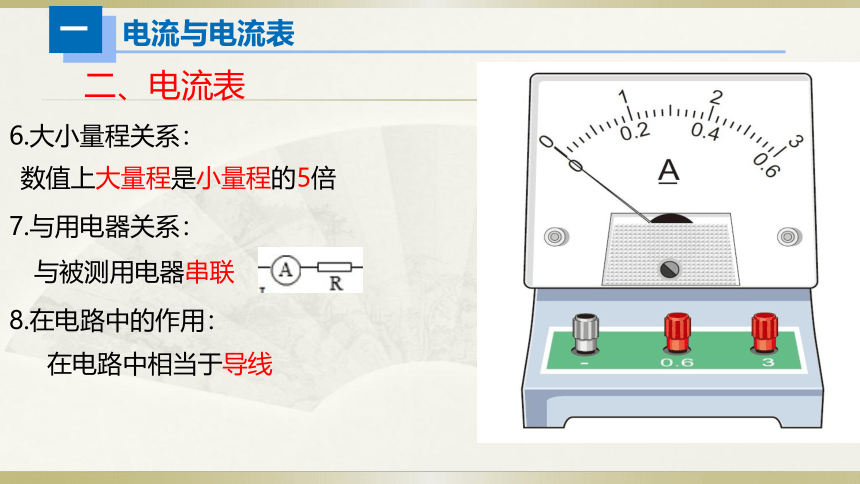

6.大小量程关系：
二、电流表
数值上大量程是小量程的5倍
7.与用电器关系：
与被测用电器串联
8.在电路中的作用：
在电路中相当于导线
电流与电流表
一

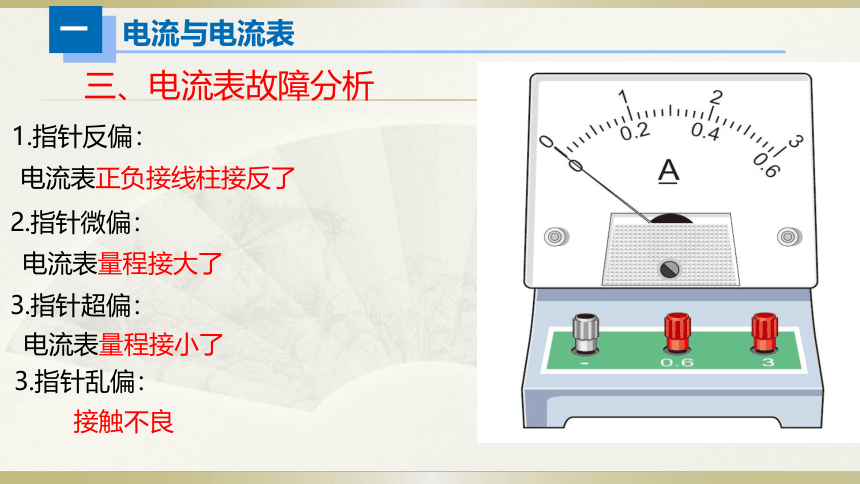

三、电流表故障分析
1.指针反偏：
电流表正负接线柱接反了
2.指针微偏：
电流表量程接大了
3.指针超偏：
电流表量程接小了
3.指针乱偏：
接触不良
电流与电流表
一

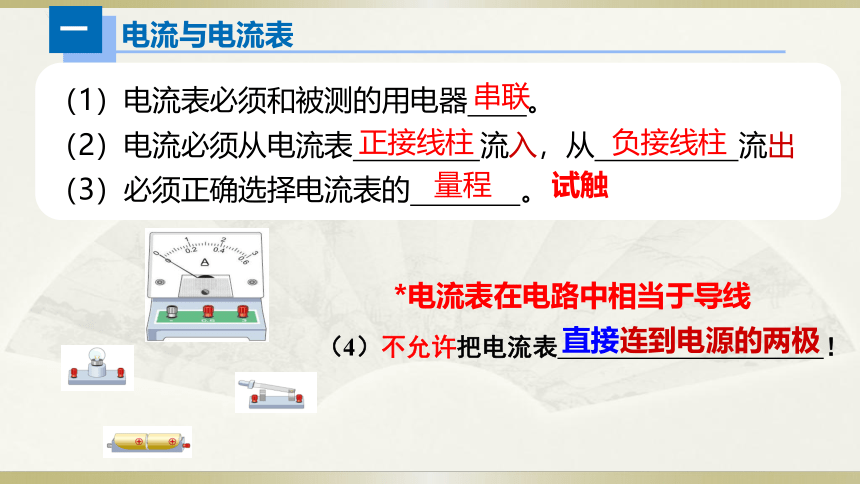

（1）电流表必须和被测的用电器 。
（2）电流必须从电流表 流入，从 流出
（3）必须正确选择电流表的 。　　
串联
正接线柱
负接线柱
量程
试触
*电流表在电路中相当于导线
（4）不允许把电流表 ！
直接连到电源的两极
电流与电流表
一
四、电流表找对象
方法：
“断表法”
1.
把电流表断开
2.
不工作的用电器
电流与电流表
一
如图，能正确测量通过L1电流的电路是（ ）
甲
乙
丙
丁
电流与电流表
一
电流与电流表
一
电流与电流表
一
五、串并联电路电流关系
I1
I3
L1
L2
I2
C
B
A
I
L1
L2
L1
A
B
C
I1
I2
I
D
电流与电流表
一
五、串并联电路电流关系
串联：
电流处处相等
并联：
干路电流等于各支路电流之和
即：I总=I2+I3+···
电压与电压表
二
一、电压
1.定义：
形成电流的原因，用字母U表示
2.提供装置：
电源
3.单位：
伏特（V），简称“伏”
5.常识：
干电池1.5V、蓄电池2V、家庭电路220V
人体安全电压:不高于36V
4.换算关系：
kV mV μV
电压与电压表
二
二、电压表
1.「看」：
量程和分度值
2.「调」：
指针调至零刻度线
3.「选」：
大量程试触
4.「连」：
正入负出
5.「读」：
先下后上
电压与电压表
二
6.大小量程关系：
二、电压表
数值上大量程是小量程的5倍
7.与用电器关系：
与被测用电器并联
8.在电路中的作用：
在电路中相当于断路（开路）
电压与电压表
二
三、电压表找对象
方法：
“抱抱法”
注意：
不能同时测电源和用电器两端的电压
电压与电压表
二
三、电压表找对象
电压与电压表
二
如图所示的四个电路图中，电流表和电压表的接法都正确的是（ ）
A． B．
C． D．
电压与电压表
二
三、电压表找对象
电压与电压表
二
电压与电压表
二
灯泡亮不亮
电压表有没有示数
不亮
有示数
电流表有没有示数
没有示数
电压表有没有示数
有示数
灯泡亮不亮
亮
电流表有没有示数
有示数
电压表有没有示数
没有示数
电压与电压表
二
四、串并联电路电压关系
串联：
电源电压等于各用电器电压之和
U=U1=U2
U=U1+U2
并联：
电源电压等于各支路电压
电压与电压表
二
例题1：如图所示的电路中，闭合开关S时，电流表的示数是0.5A，V1和V2的示数分别为2.4V和6V，则通过L1的电流是 A，L2两端的电压是 V.
电压与电压表
二
例题2：如图所示的电路中，闭合开关S后，电压表V1的示数为10V，电压表V2的示数是3V，那么R1两端的电压为 V；若A1的示数是0.3A，则A2的示数是 A。
电压与电压表
二
例题3：如图所示，电路中三只小灯泡的规格相同，电源电压是9V，电流表的示数是0.3A，则通过L1的电流是 A，通过L3的电流是 A，电压表V的示数为 V.
电表选填
三
1、明确电流表和电压表与待测对象关系
2、明确电流表和电压表在电路中的作用
3、填完电表后，检查是否有短路、断路等情况
