欧姆定律
电阻的定义
一
　　 导线多是用铜做的，重要的电器设备的导线还要用昂贵的银来做。
铁也是导体，既多又便宜，为什么不用铁来做导线呢？
电阻的定义
一
一、电阻
1.定义：
2.符号：
3.单位：
4.换算关系：
在物理学中，用电阻来表示导体对电流阻碍作用的大小。
R
欧姆，简称欧，符号Ω。
常用单位：
兆欧（MΩ） 千欧（kΩ）
1 kΩ = 1000 Ω= 103 Ω 1 MΩ = 1000kΩ=106 Ω
5.性质：
电阻是导体本身的一种性质，与U、I无关

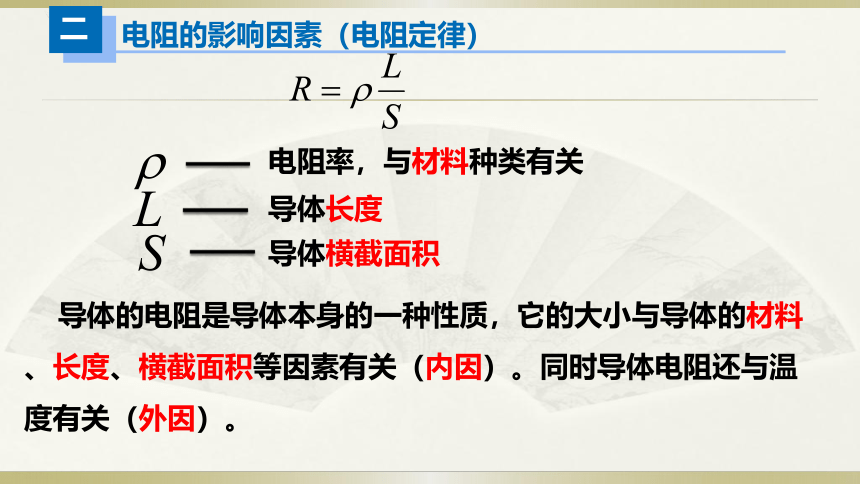

电阻的影响因素（电阻定律）
二
电阻率，与材料种类有关
导体长度
导体横截面积
导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积等因素有关（内因）。同时导体电阻还与温度有关（外因）。

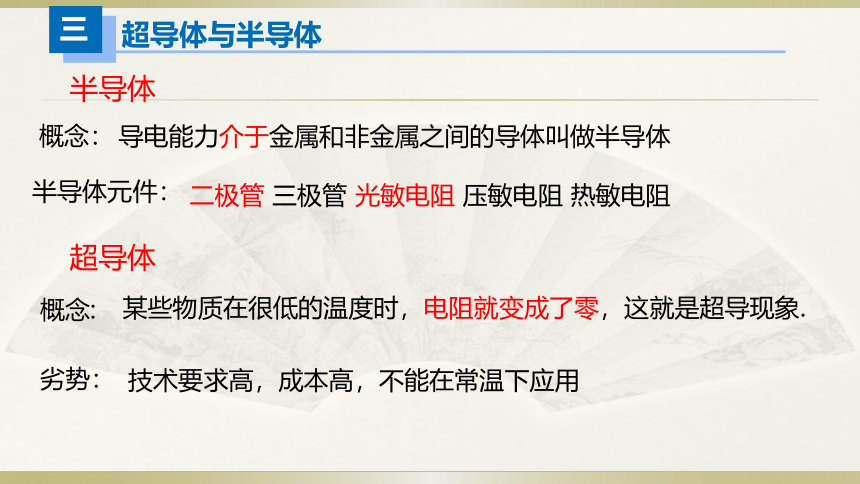

超导体与半导体
三
导电能力介于金属和非金属之间的导体叫做半导体
二极管 三极管 光敏电阻 压敏电阻 热敏电阻
半导体
概念：
半导体元件：
超导体
概念:
某些物质在很低的温度时，电阻就变成了零，这就是超导现象.
劣势：
技术要求高，成本高，不能在常温下应用
超导体与半导体
三
电阻阻值不同
导体：
半导体：
绝缘体：
金属、石墨、人体、大地、酸碱盐水溶液
二极管 三极管 光敏电阻 压敏电阻 热敏电阻
塑料、玻璃、橡胶、陶瓷、干木头、油、空气、纯净水

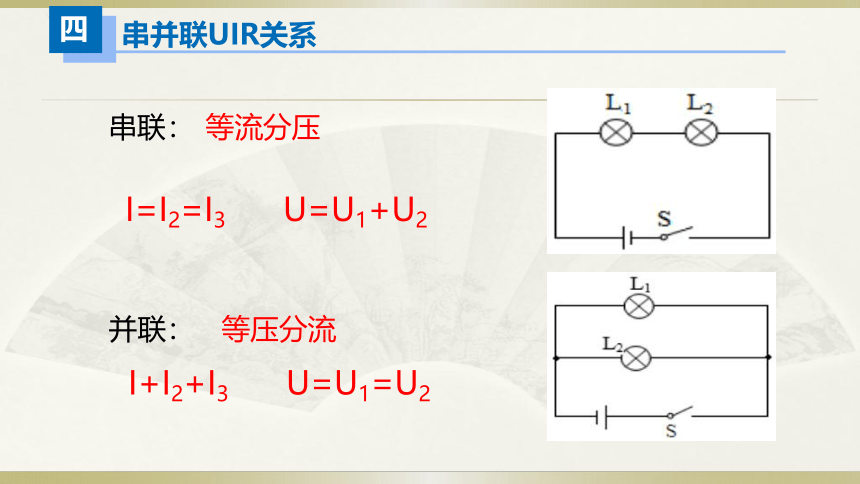

串并联UIR关系
四
串联：
等流分压
I=I2=I3 U=U1+U2
并联：
等压分流
I+I2+I3 U=U1=U2
串并联UIR关系
四
R2
U
I
R1
U1
U2
I2
I1
R=R1+R2
I1
I
I2
R2
R1
U
R-电阻并联的总电阻。
串并联UIR
四
串联电路 并联电路
电流 I＝I1＝I2 I＝I1＋I2
电压 U＝U1＋U2 U＝U1＝U2
电阻 R总＝R1＋R2
串、并联电路电流、电压规律总结
欧姆定律
五
认识欧姆
欧姆（1787-1854）
德国物理学家
早在19世纪20年代，德国物理学家欧姆就对电流跟电阻和电压之间的关系进行了大量实验研究，发现对大多数导体而言，上面的规律是成立的。
欧姆定律
五
1.内容：
通过导体的电流跟导体两端的电压成正比，跟导体本身的电阻成反比
2.表达式：
3.变形式：
4.关系：
当电阻一定时，电流与电压成正比
当电压一定时，电流与电阻成反比
欧姆定律简单计算
五
1.工具：①
②串并联UIR关系
2.步骤：
①判断串并联
②电表找对象
③欧姆定律求解
欧姆定律简单计算
五
说明：欧姆定律揭示了电流与电压；电流与电阻的关系。
三个物理量具有同时性、统一性和同体性。
“同时性”：
“统一性”：
“同体性”：
I、U、R三个物理量对于同一时刻；
I、U、R三个物理量的单位要统一，分别是AVΩ；
I、U、R三个物理量对于同一导体或同一电路。
欧姆定律简单计算
五
应注意的问题：
①公式中物理量应针对同一时刻的同一电路中的同一导体，不同时刻、不同电路、不同导体的物理量不能随意混用。
②统一公式中物理量的单位。
解题经验：
任意知道电流I、电压U、电阻R三个物理量中的两个，就可以求出另一个物理量。
欧姆定律简单计算
五
例题1：如图所示电路，电源电压不变，电阻R1的阻值为30Ω，只闭合开关S，电流表的示数为1.2A；再闭合开关S1，电流表的示数是2.1A，求：
（1）电源的电压；
（2）电阻R2的阻值。
欧姆定律简单计算
五
例题2：如图所示，R1=10Ω，开关闭合后电流表的示数是0.2A，电压表的示数是4V，求：
（1）电阻R1两端的电压；
（2）电阻R2的阻值；
（3）电源电压。
欧姆定律简单计算
五
例题3：如何用一个电压表和一个已知电阻来测量未知电阻的阻值，小红设计了如图所示的电路图，实验时，已知R1为40Ω，在闭合S的情况下，断开开关S1时电压表的示数是2.0V，闭合S1时电压表的示数是2.8V，整个实验过程中电池的电压不变，求：
（1）电源电压？
（2）被测电阻R2的阻值？
图像分析
五
识别
比较
计算
图像分析
五
例题4：如图所示，是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知（　　）
A.乙是小灯泡的I—U图象
B.定值电阻的阻值为5Ω
C.定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2A.
D.定值电阻R和小灯泡L串联接在6V的电源上，电路中的电流是0.4A.
