(共27张PPT)
电学实验
“伏安法”测电功率
一

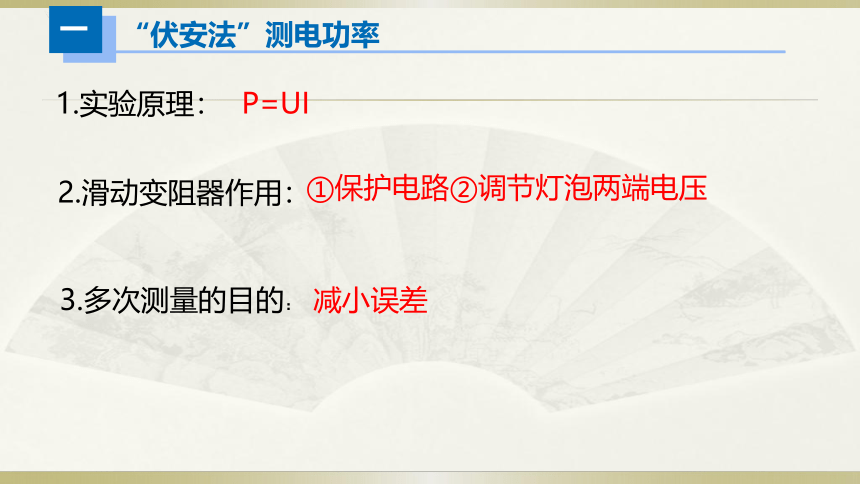

1.实验原理：
P=UI
2.滑动变阻器作用：
①保护电路②调节灯泡两端电压
3.多次测量的目的：
减小误差
“伏安法”测电功率
一

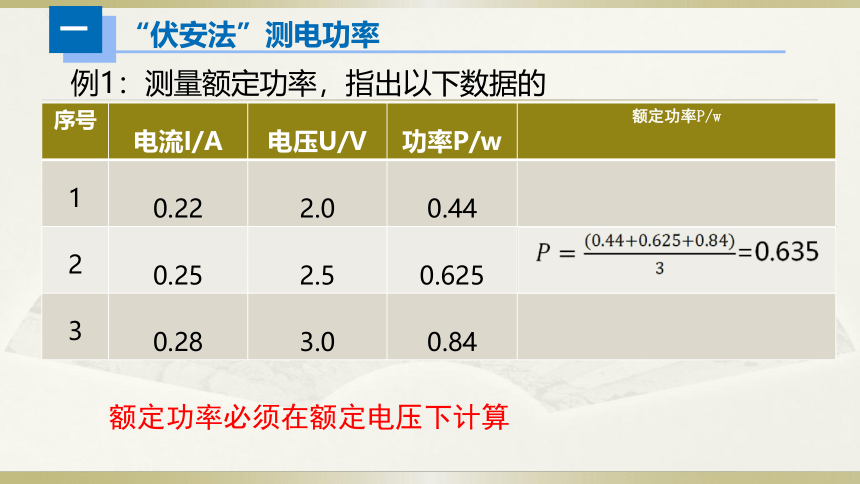

例1：测量额定功率，指出以下数据的
序号 电流I/A 电压U/V 功率P/w 额定功率P/w
1 0.22 2.0 0.44
2 0.25 2.5 0.625
3 0.28 3.0 0.84
额定功率必须在额定电压下计算
“伏安法“测电功率
一

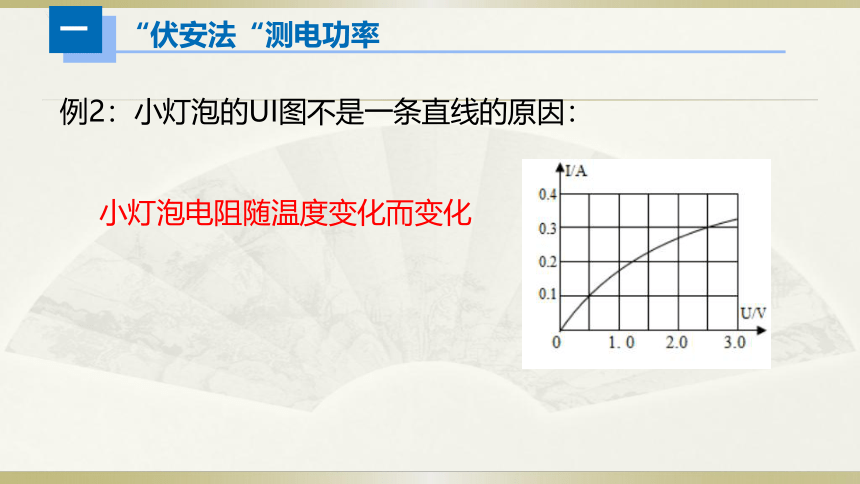

例2：小灯泡的UI图不是一条直线的原因：
小灯泡电阻随温度变化而变化
特殊法测电功率
一

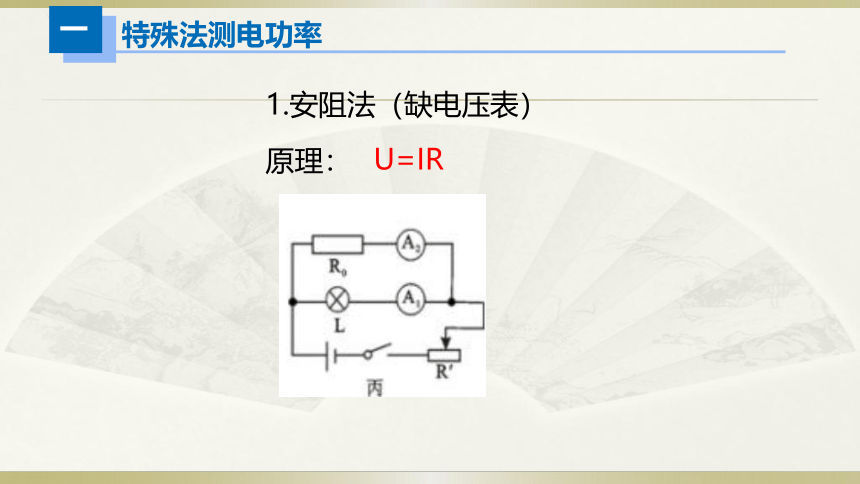

1.安阻法（缺电压表）
原理：
U=IR
特殊法测电功率
一

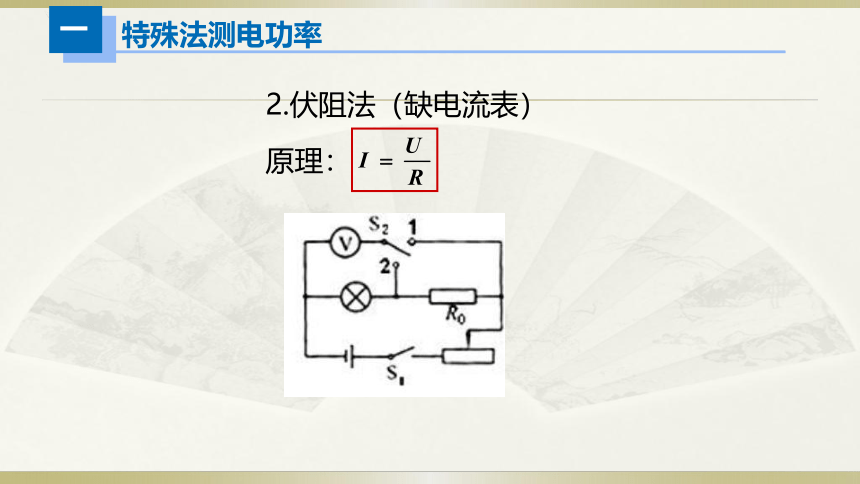

2.伏阻法（缺电流表）
原理：
特殊法测电功率
一

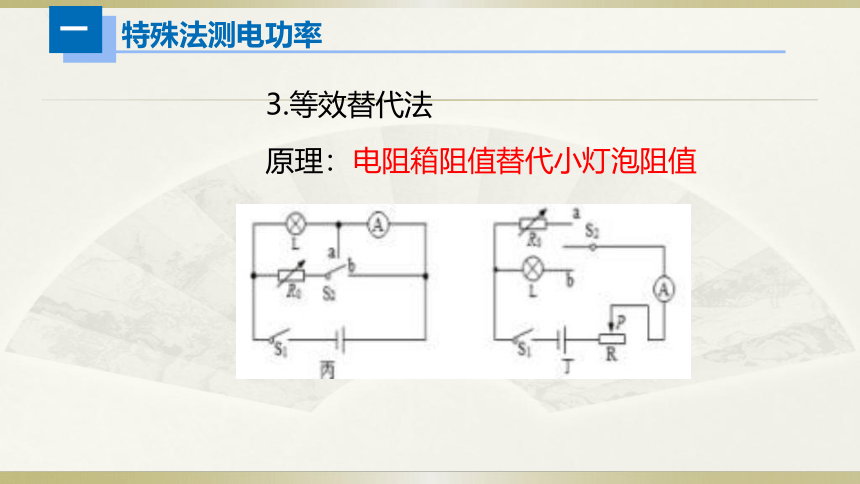

3.等效替代法
原理：
电阻箱阻值替代小灯泡阻值
分析电路故障
二

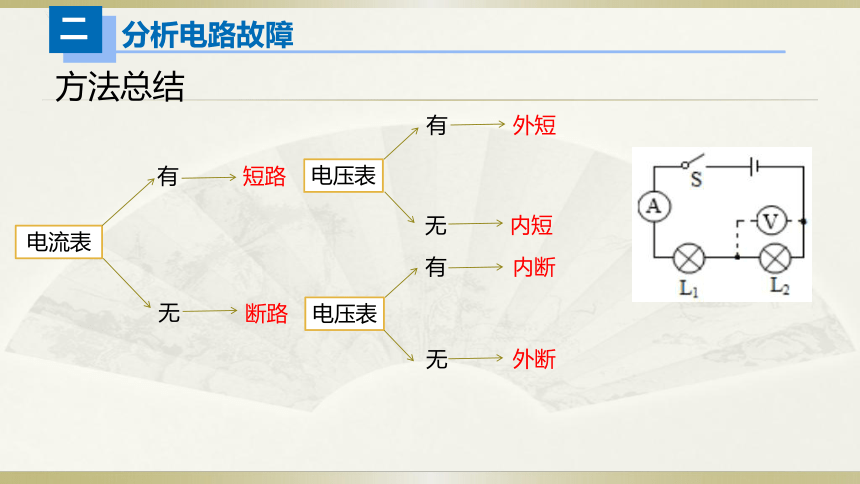

方法总结
电流表
有
无
短路
断路
电压表
电压表
有
有
无
无
外短
内短
内断
外断
家庭电路的组成＆连接
三

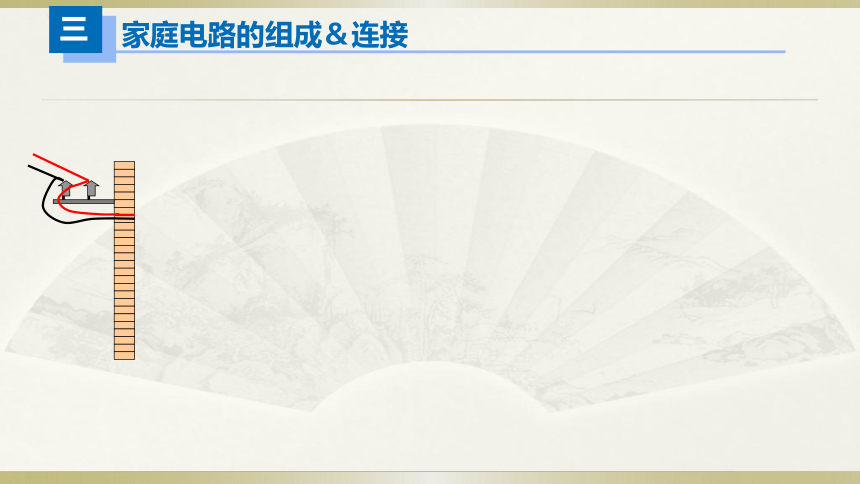

家庭电路的组成＆连接
三
家庭电路的组成＆连接
三
家庭电路的组成＆连接
三
家庭电路的组成＆连接
三
插座可以接电视、冰箱、洗衣机等家用电器。
家庭电路的组成＆连接
三
1．下图是家庭电路的组成，请填出各组成部分的名称。
①________；②_______；③_________；④_________；
⑤________；⑥________；⑦________。
电能表
总开关
保险装置
三孔插座
火线
零线
地线
家庭电路的组成＆连接
三
2. 保险装置
①材料：
铅锑合金→银铜合金（电阻率大，熔点低）
②连接：
保险丝接在火线上
3. 插座、开关、用电器的连接
家庭电路的组成＆连接
三
开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。
家庭电路的组成＆连接
三
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
家庭电路的组成＆连接
三
火线
零线
大地
　　用试电笔！
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？
家庭电路的组成＆连接
三
4.试电笔
（1）作用：
（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
辨别火线和零线。
家庭电路的组成＆连接
三
(3)使用方法:
　 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是 ，否则为零线。
试电笔的正确使用！
火线
家庭电路的组成＆连接
三
错误的使用方法
危险！会触电！
家庭电路的组成＆连接
三
两孔插座
三孔插座
火线
零线
接地
家庭电路的组成＆连接
三
如图所示，请用笔画线代替导线将两孔插座、电灯和开关分别接入电路。
解：如图所示。
家庭电路的组成＆连接
三
请以笔画线代替导线，将三孔插座、开关控制的电灯接入电路。
家庭电路故障
四
1.测电笔类
正常情况：ab亮，dc不亮
故障分析：
从亮到不亮之间断路
家庭电路故障
四
2.校验灯类
①L0不亮：
L1断路
②L0正常发光：
L1短路
③L0发光但偏暗：
L1正常
家庭电路故障
四
3.插头类
①一插就灭：
插头短路
②一插没事，闭合用电器开关就灭：
用电器内部短路
