动态分析
掌握滑动变阻器
一
　　滑动变阻器

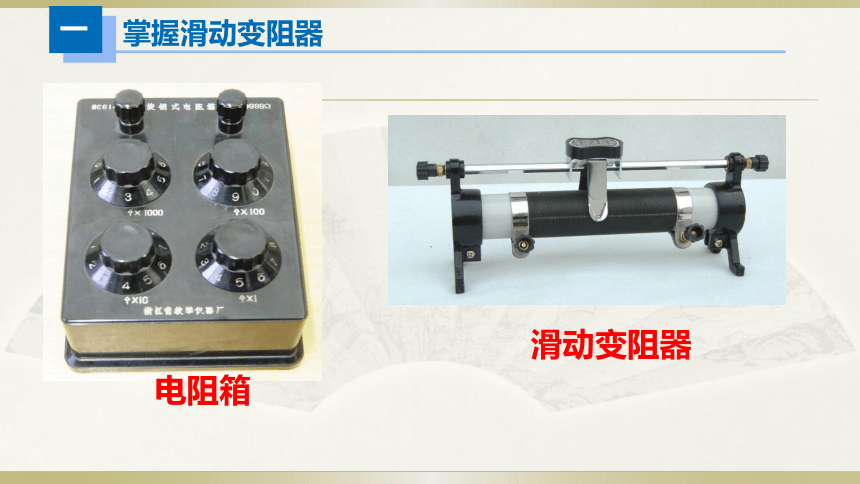

电阻箱
掌握滑动变阻器
一
滑片P
电阻线接线柱
金属杆接线柱
表面涂有绝缘层的电阻线绕成的线圈
瓷管
支架
金属杆
去掉绝缘层的部分
50Ω： 接入电路的最大电阻。
1.5A：允许通过的最大电流。
掌握滑动变阻器
一

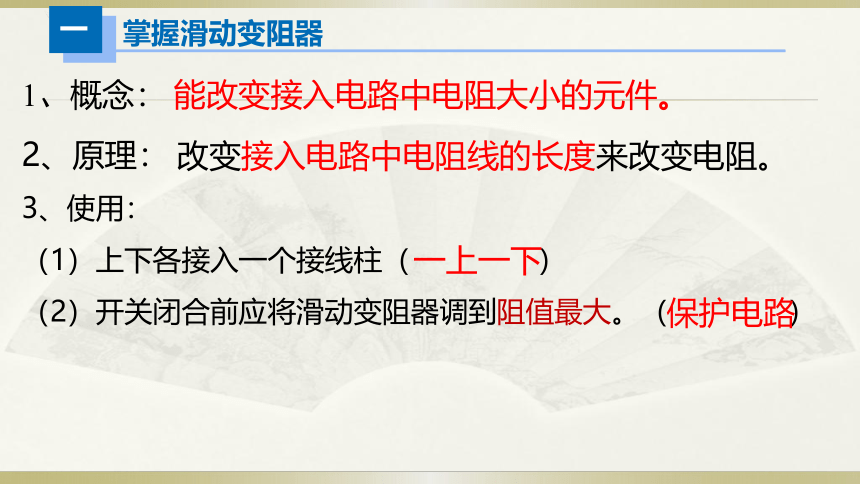

3、使用：
（1）上下各接入一个接线柱（ ）
（2）开关闭合前应将滑动变阻器调到阻值最大。（ ）
2、原理：
改变接入电路中电阻线的长度来改变电阻。
一上一下
保护电路
1、概念：
能改变接入电路中电阻大小的元件。
掌握滑动变阻器
一
、

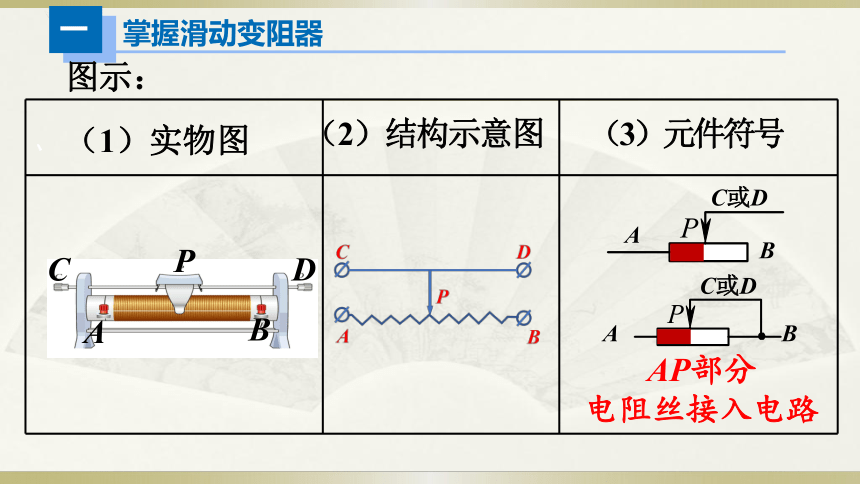

（3）元件符号
（2）结构示意图
图示：
　（1）实物图
A
B
C
D
P
A
B
B
A
C或D
C或D
AP部分
电阻丝接入电路
掌握滑动变阻器
一

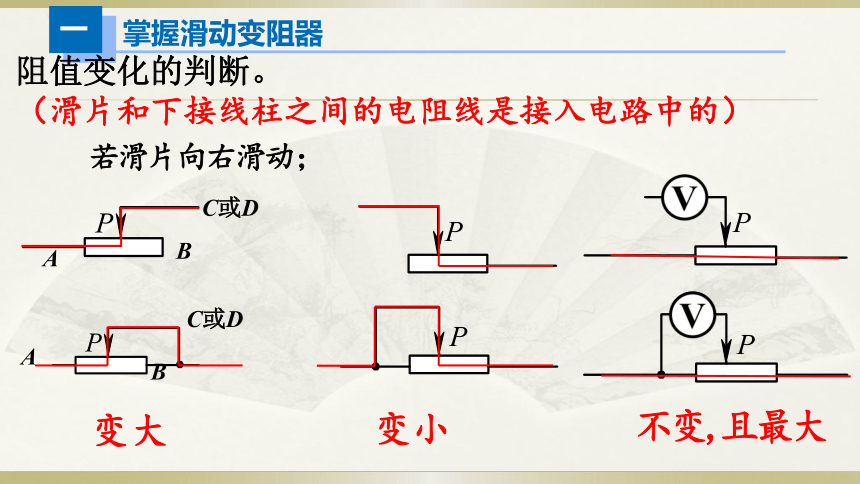

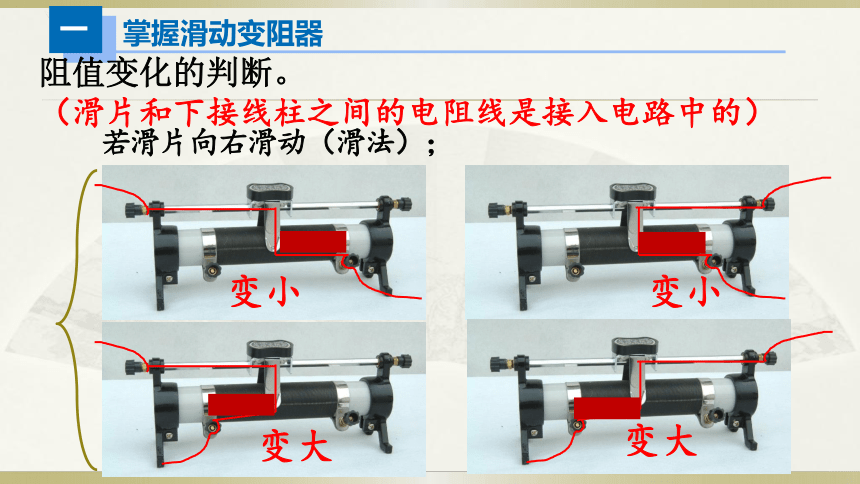

阻值变化的判断。
（滑片和下接线柱之间的电阻线是接入电路中的）
若滑片向右滑动（滑法）；
变大
变大
变小
变小
掌握滑动变阻器
一
阻值变化的判断。
（滑片和下接线柱之间的电阻线是接入电路中的）
A
B
B
A
C或D
C或D
变大
变小
不变,且最大
若滑片向右滑动；
掌握滑动变阻器
一
电阻丝
接线柱
电阻丝
接线柱
滑片
接线柱

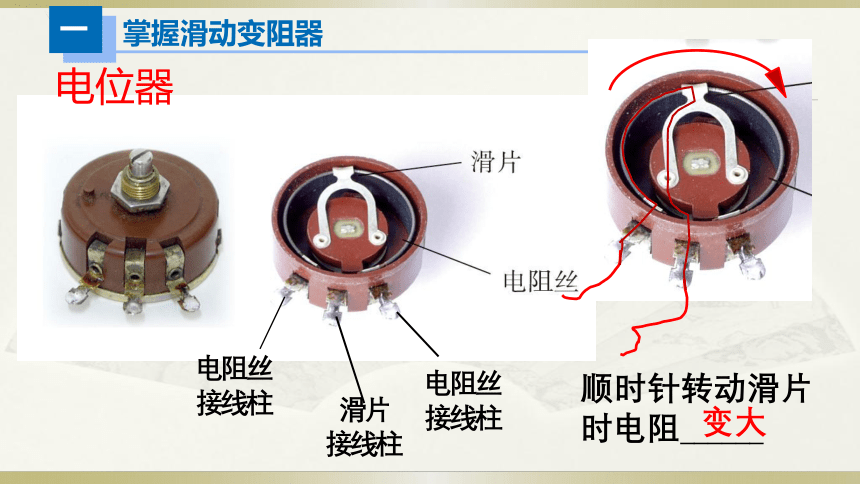

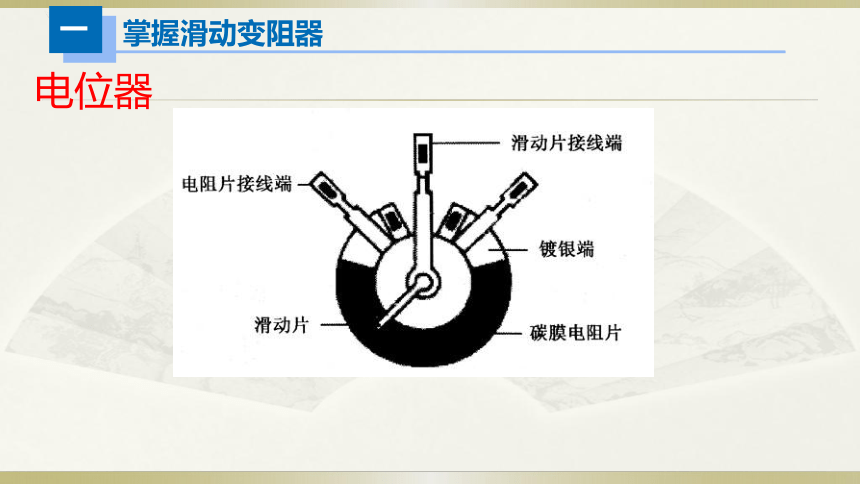

电位器
顺时针转动滑片
时电阻______
变大
掌握滑动变阻器
一
电位器
掌握滑动变阻器
一
油量表
滑变类动态分析
二
例题1：电源电压不变，R1为滑动变阻器，R2为定值电阻。当滑片P向右移动时：
R1怎么变？
总电阻怎么变？
电流表A怎么变？
电压表V2怎么变？
电压表V1怎么变？
滑变类动态分析
二
练习1：如图所示，闭合开关S后，滑动变阻器的滑片向左移动，各电表怎么变？
滑变类动态分析
二
方法：
箭头法
串联
步骤：
S1标滑变
S2找不变
S3箭头法（测滑变的电压表变化相同，其余都相反）
滑变类动态分析
二
例题2：电源电压不变，R1为滑动变阻器，R2为定值电阻。当滑片P向右移动时：
1、R1怎么变？
2、总电阻怎么变？
3、电压表V怎么变？
4、电流表A怎么变？
5、电流表A2怎么变？
6、电流表A1怎么变？
滑变类动态分析
二
练习2：如图所示，闭合开关S后，滑动变阻器的滑片向左移动，各电表怎么变？
滑变类动态分析
二
方法：
箭头法
并联
步骤：
S1标滑变
S2找不变
S3箭头法（都相反）
开关类动态分析
三
①闭合S1S2 电压表示数为U1
电流表示数为I1
②闭合S1S3 电压表示数为U2
电流表示数为I2
③闭合S1S2S3 电压表示数为U3
电流表示数为I3
比较大小 U1 U2 U3
I1 I2 I3
开关类动态分析
三
如图所示，当开关S由断开变为闭合时，下列说法正确的是（　　）
A．电压表示数将变大
B．电流表示数将变大
C．电路的总电阻将变大
D．灯泡L2变亮
开关类动态分析
三
如图所示电路图，由只闭合S1到开关S1S2都闭合，电流表电压表怎么变？
开关类动态分析
三
练习：如图电路中，电源电压保持不变，L1和L2是两只相同的灯泡，只闭合开关S1时电流表和电压表均有示数，再闭合S2，则（　　）
A．电流表A1示数不变，电压表V示数增大
B．电流表A2示数不变，电压表V示数增大
C．电流表A1示数增大，电压表V示数不变
D．电流表A2示数增大，电压表V示数不变
