期中复习
电学
电荷间的相互作用
一

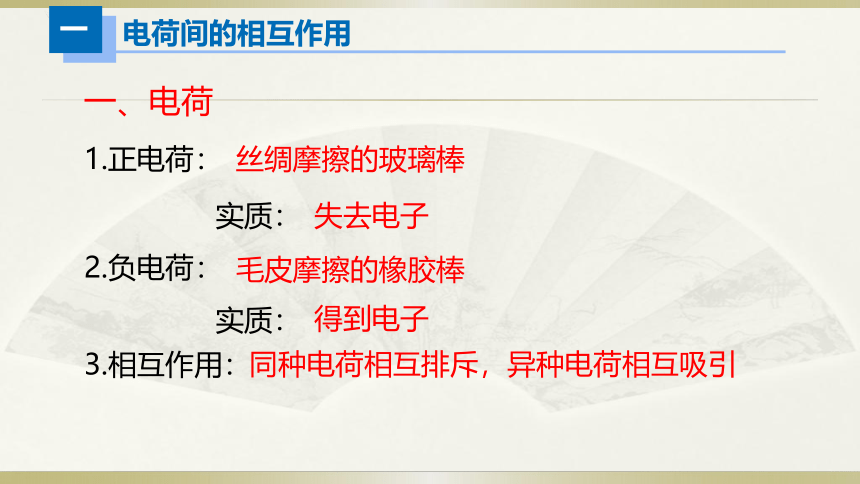

一、电荷
1.正电荷：
丝绸摩擦的玻璃棒
实质：
失去电子
2.负电荷：
毛皮摩擦的橡胶棒
实质：
得到电子
3.相互作用：
同种电荷相互排斥，异种电荷相互吸引
分析验电器
二

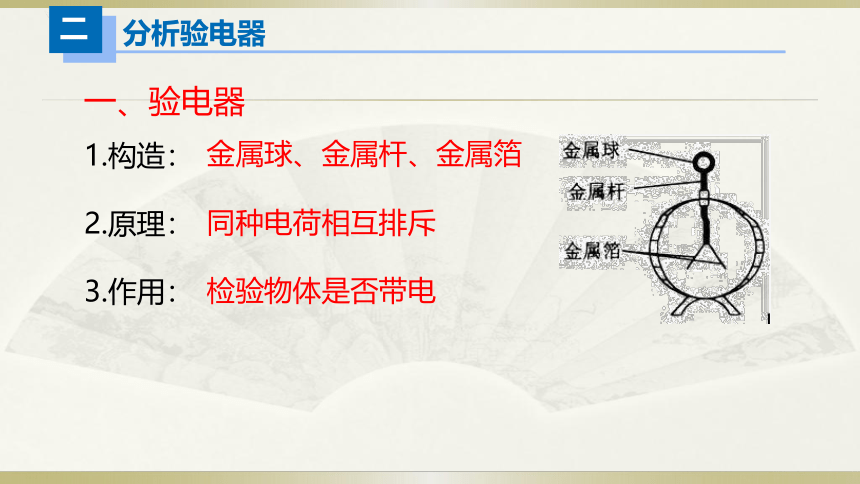

一、验电器
1.构造：
金属球、金属杆、金属箔
2.原理：
同种电荷相互排斥
3.作用：
检验物体是否带电
电路三种状态
三
一、电路的三种状态
1.通路：
电流从电源正极流出经过用电器回到电源负极
电路三种状态
三
一、电路的三种状态

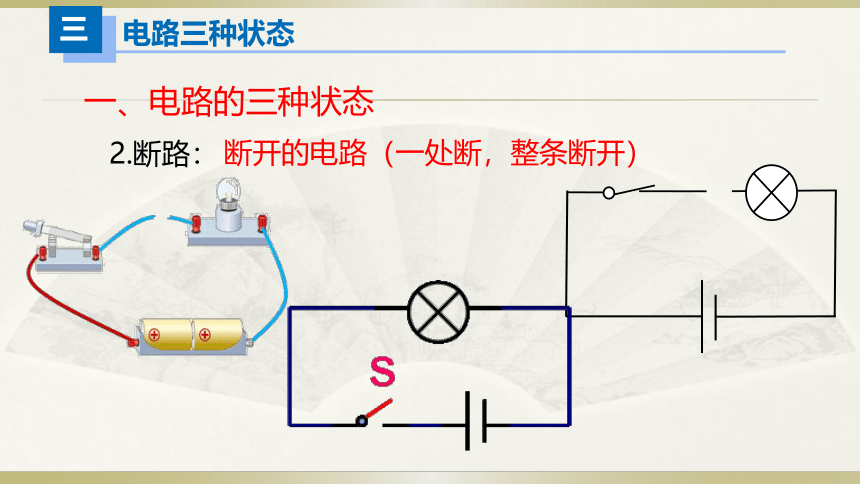

2.断路：
断开的电路（一处断，整条断开）
电路三种状态
三
一、电路的三种状态

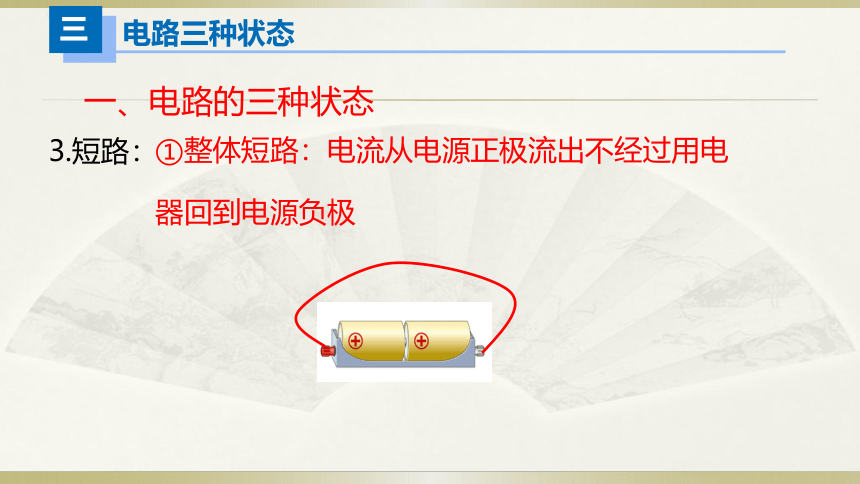

3.短路：
①整体短路：电流从电源正极流出不经过用电器回到电源负极
电路三种状态
三
一、电路的三种状态
3.短路：
局部短路：用电器两端用导线相连
电流与电流表
四
一、电流
1.定义：
2.条件：
3.方向：
表示电流强弱的物理量，用字母I表示
电源、闭合回路，缺一不可
正电荷定向移动的方向
电源外部：
正极→负极
电源内部：
负极→正极
4.单位：
安培A
常用单位
mA、μA
5.换算关系：
1A=103mA=106μA
电流与电流表
四

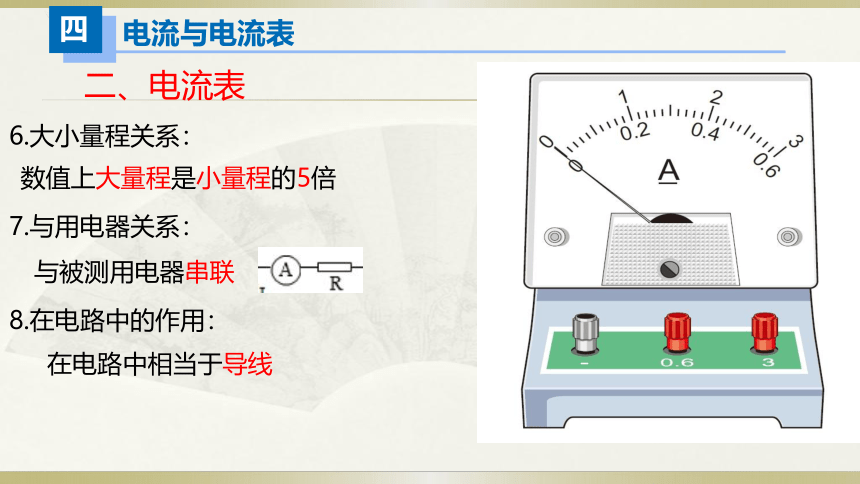

6.大小量程关系：
二、电流表
数值上大量程是小量程的5倍
7.与用电器关系：
与被测用电器串联
8.在电路中的作用：
在电路中相当于导线
电流与电流表
四
三、电流表故障分析
1.指针反偏：
电流表正负接线柱接反了
2.指针微偏：
电流表量程接大了
3.指针超偏：
电流表量程接小了
3.指针乱偏：
接触不良
电流与电流表
五
四、电流表找对象
方法：
“断表法”
1.
把电流表断开
2.
不工作的用电器
电流与电流表
五
五、串并联电路电流关系
串联：
电流处处相等
并联：
干路电流等于各支路电流之和
即：I总=I2+I3+···
电压与电压表
五
一、电压
1.定义：
形成电流的原因，用字母U表示
2.提供装置：
电源
3.单位：
伏特（V），简称“伏”
5.常识：
干电池1.5V、蓄电池2V、家庭电路220V
人体安全电压:不高于36V
4.换算关系：
kV mV μV
电压与电压表
五
6.大小量程关系：
二、电压表
数值上大量程是小量程的5倍
7.与用电器关系：
与被测用电器并联
8.在电路中的作用：
在电路中相当于断路（开路）
电压与电压表
五
三、电压表找对象
方法：
“抱抱法”
注意：
不能同时测电源和用电器两端的电压
电压与电压表
六
四、串并联电路电压关系
串联：
电源电压等于各用电器电压之和
U=U1=U2
U=U1+U2
并联：
电源电压等于各支路电压
电流表电压表测量对象
六
电表选填
七
1、明确电流表和电压表与待测对象关系
2、明确电流表和电压表在电路中的作用
3、填完电表后，检查是否有短路、断路等情况
电阻的定义
八
一、电阻
1.定义：
2.符号：
3.单位：
4.换算关系：
在物理学中，用电阻来表示导体对电流阻碍作用的大小。
R
欧姆，简称欧，符号Ω。
常用单位：
兆欧（MΩ） 千欧（kΩ）
1 kΩ = 1000 Ω= 103 Ω 1 MΩ = 1000kΩ=106 Ω
5.性质：
电阻是导体本身的一种性质，与U、I无关
电阻的影响因素（电阻定律）
八
电阻率，与材料种类有关
导体长度
导体横截面积
导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积等因素有关（内因）。同时导体电阻还与温度有关（外因）。
串并联UIR
九
串联电路 并联电路
电流 I＝I1＝I2 I＝I1＋I2
电压 U＝U1＋U2 U＝U1＝U2
电阻 R总＝R1＋R2
串、并联电路电流、电压规律总结
欧姆定律
十
1.内容：
通过导体的电流跟导体两端的电压成正比，跟导体本身的电阻成反比
2.表达式：
3.变形式：
4.关系：
当电阻一定时，电流与电压成正比
当电压一定时，电流与电阻成反比
欧姆定律简单计算
十
1.工具：①
②串并联UIR关系
2.步骤：
①判断串并联
②电表找对象
③欧姆定律求解
欧姆定律简单计算
十
说明：欧姆定律揭示了电流与电压；电流与电阻的关系。
三个物理量具有同时性、统一性和同体性。
“同时性”：
“统一性”：
“同体性”：
I、U、R三个物理量对于同一时刻；
I、U、R三个物理量的单位要统一，分别是AVΩ；
I、U、R三个物理量对于同一导体或同一电路。
欧姆定律简单计算
十
例题2：如图所示，R1=10Ω，开关闭合后电流表的示数是0.2A，电压表的示数是4V，求：
（1）电阻R1两端的电压；
（2）电阻R2的阻值；
（3）电源电压。
