电功＆电功率
理解电功＆电功率
一
一、电功
1、定义
电流做功多少或（消耗电能的多少）,用w表示
2、单位
3、换算关系
1kw·h = 3.6×106J
4、公式
W=Pt=UIt（适用所有电路）
5、导出公式
W＝ t
W＝I2Rt
焦（J）、千瓦时 KW · h（度）
理解电功＆电功率
一
二、电功率
1、定义
单位时间内电流所做的功（电流做功快慢）,用P表示
2、单位
瓦特（W）、千瓦KW
P =
W
t
3、公式
= UI
4、常识
用来加热的用电器1KW以上
理解电功＆电功率
一
天河一号巨型计算机 4.04×106W 液晶电视机 约100W
家用空调 约1000W 排风扇 约20W
吸尘器 约800W 手电筒 约0.5W
电吹风机 约500W 计算器 约0.5mW
台式计算机 约200W 电子表 约0.01mW
用电器的电功率
理解电功＆电功率
一
判断题：
1.电流做了多少功就有多少电能转化为其它形式的能（ ）
2.电流做功的过程就是消耗电能的过程（ ）
3.电冰箱比电灯功率大，所以电冰箱比电灯耗电（ ）
4.电流越大，电流做功就一定越多（ ）

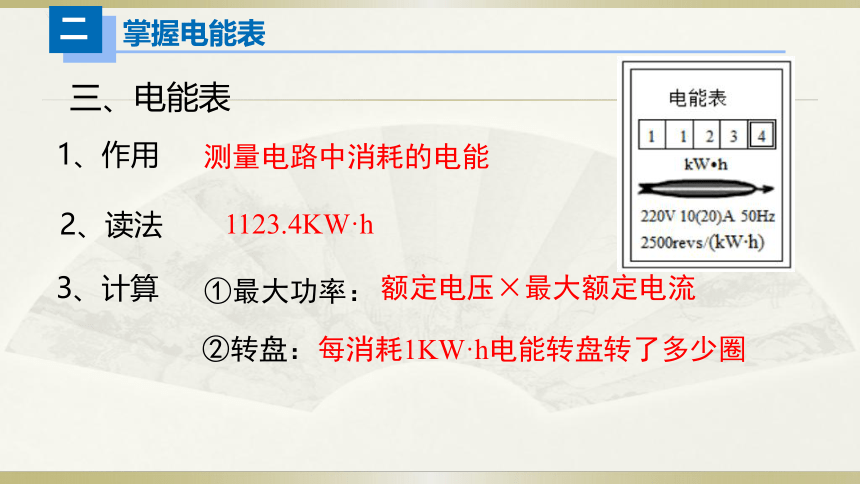

掌握电能表
二
三、电能表
1、作用
测量电路中消耗的电能
2、读法
1123.4KW·h
3、计算
①最大功率：
额定电压×最大额定电流
②转盘：
每消耗1KW·h电能转盘转了多少圈
掌握电能表
二
例题1：如图所示是小明家的电能表。将一个标有“220V 1210W”的用电器单独接入家庭电路中工作1小时，电能表的转盘转了2500转，在此工作过程中，下列说法正确的是（　　）
A．该电能表的示数表示家中已经消耗1123.4J的电能
B．该用电器的实际功率为1200W
C．该用电器此工作过程中消耗的电能为1kW h
D．若小明家所有用电器同时工作，总功率不得超过2.2kW
应用电功率公式
三
1、公式
P=UI
2、关系
串并联U I R三者关系
3、步骤
①
判断串并联
②
电表找对象
③
利用欧姆定律
④
利用电功率求解
串并联UIR
四
串联电路 并联电路
电流 I＝I1＝I2 I＝I1＋I2
电压 U＝U1＋U2 U＝U1＝U2
电阻 R总＝R1＋R2
串、并联电路电流、电压规律总结
课堂练习
五
2：一个手机充电的移动电源（俗称“充电宝”）输入电压为5V，容量为6000mA h，则该移动电源充电后最多储存的电能是（　　）
A．3.0×104J B．30kW h
C．1.08×105J D．1.08×102kW h
课堂练习
五
3．如图所示电路中，电源电压保持不变，电阻R1=30Ω，电阻R2=20Ω，当只闭合开关S1时，电流表A的示数0.2A。当开关S1、S2都闭合时，求：
（1）电流表A的示数；
（2）电流做功的总功率。
课堂练习
五
4．如图所示电路，R0是阻值为10Ω的定值电阻，R为滑动变阻器，灯泡L上标有“4V 2W”字样，且小灯泡的阻值始终保持不变。当断开S2，闭合S、S1时，灯泡恰好正常发光；断开S1，闭合S、S2，将滑动变阻器的滑片P置于中点时，电压表示数为6V。求：
（1）电源的电压；
（2）滑动变阻器最大阻值；
（3）该电路消耗的最小电功率。
