电功率计算
电功率计算
一

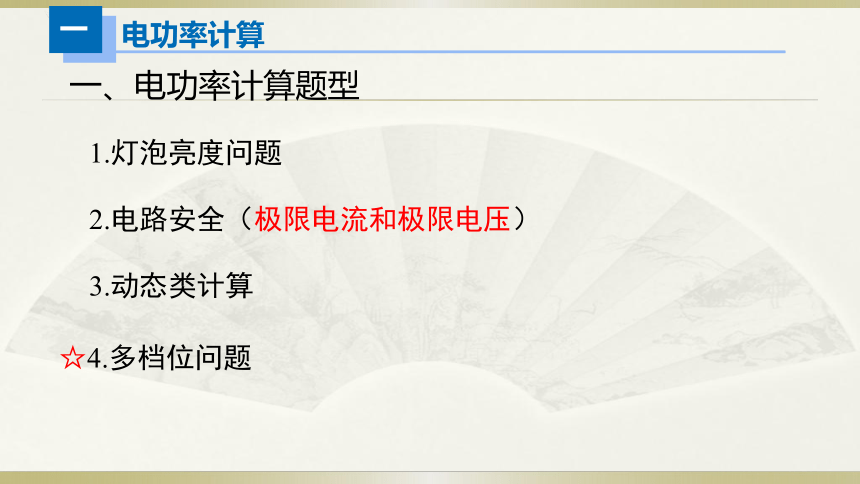

一、电功率计算题型
1.灯泡亮度问题
2.电路安全（极限电流和极限电压）
3.动态类计算
☆4.多档位问题
电功率计算
一
①电路安全问题（极限电流和极限）
3.欧姆定律求解
1.串小流，并小压
2.求R
解题步骤：
电功率计算
一

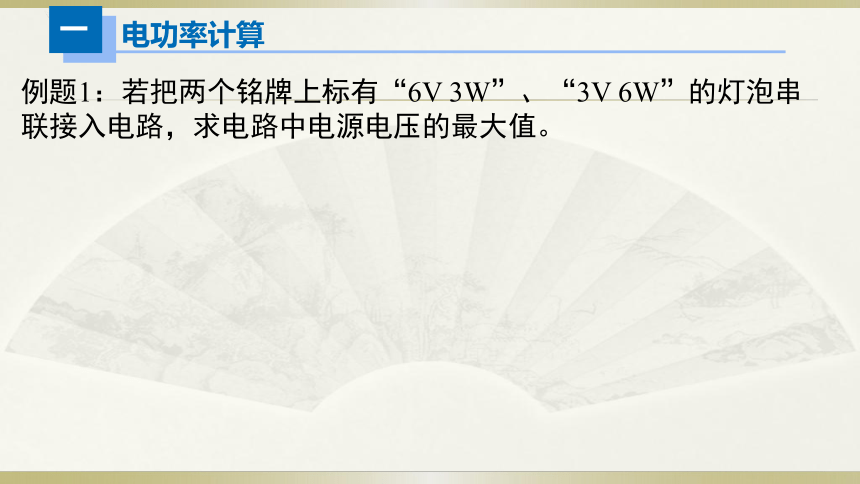

例题1：若把两个铭牌上标有“6V 3W”、“3V 6W”的灯泡串联接入电路，求电路中电源电压的最大值。
电功率计算
一

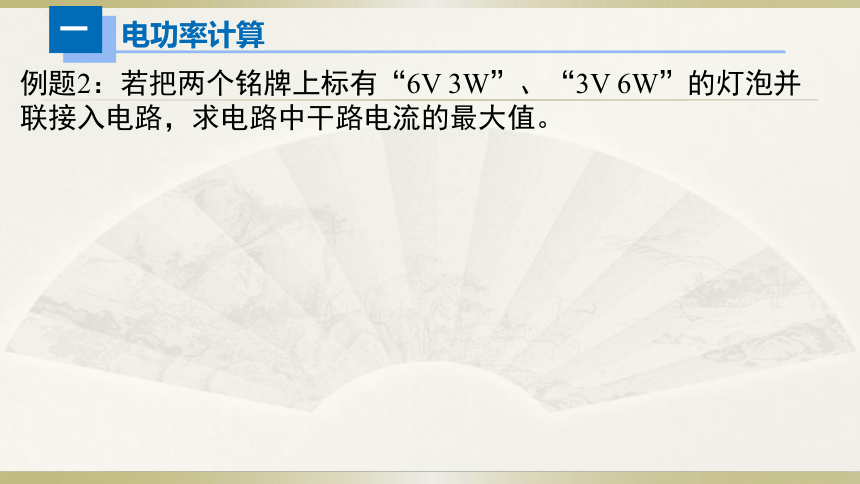

例题2：若把两个铭牌上标有“6V 3W”、“3V 6W”的灯泡并联接入电路，求电路中干路电流的最大值。
电功率计算
一

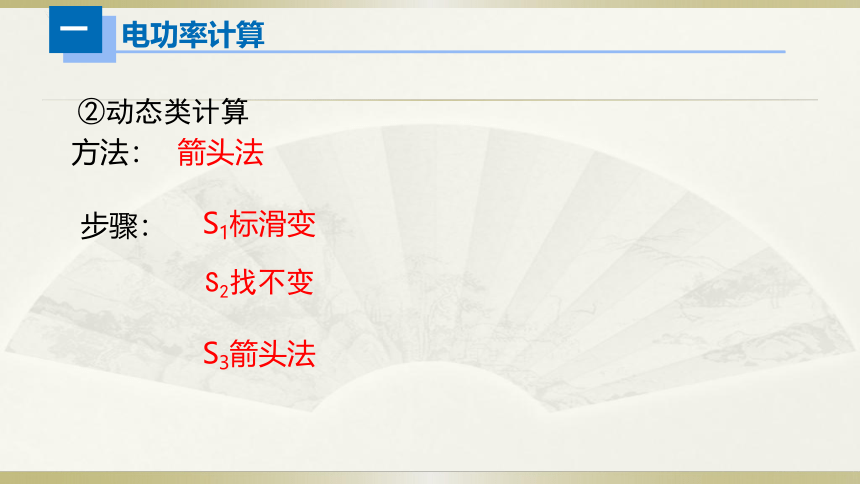

②动态类计算
方法：
箭头法
步骤：
S1标滑变
S2找不变
S3箭头法
电功率计算
一
电功率计算
一
1.用如图所示的电路测量小灯泡的功率，当滑动变阻器滑片从a向b滑动时，小灯泡消耗的功率和其亮度将分别（　　）
A．变大 变暗
B．变小 变亮
C．变大 变亮
D．变小 变暗
电功率计算
一
如图所示的电路，闭合开关后，当滑片P向右移动时，灯泡L亮度将 （填“变亮”、“变暗”或“不变”），电路消耗的总功率将 （填“变大”、“变小”或“不变”）。
电功率计算
一
如图所示，已知R1=5Ω，R2=10Ω当闭合开关S3、断开开关S1和S2时，两电阻中的电流之比l1：l2= ；当断开开关S3、闭合开关S1和S2时，两电阻消耗的功率之比P1：P2= 。
电功率计算
一
③档位问题
1.分析档位情况：
P＝
2.总功率： 或
P总=P1+P2+……Pn
3.某个电阻功率：
找定量，选公式
档位高→P大→R小
电功率计算
一
例题4：
Q1:可以分为几档，分别怎么表示？
Q2:开关闭合后P1怎么变？
Q3:开关闭合后P总怎么变？
电功率计算
一
例题：如下表及如图所示，是某电热饮水机说明书的一些数据和电路原理图，该饮水机有加热和保温两种工作状态（由机内的温控开关S0控制）．求：
R1的阻值。
热水箱容量 1L 加热时功率 600W
额定电压 220V 保温时功率 50W
