第2课时 电路中的电压规律
新课导入
电流在串联电路和并联电路中有不同的规律
电压是形成电流的原因
电压在串联电路和并联电路中有怎样的规律，是否相同？
电压是电流形成的原因。在灯泡里面，有电流通过，灯泡两端一定有电压。
一.探究串联电路中电压的规律
猜想1：串联电路中，各用电器两端电压相等；
猜想2：串联电路中，各用电器两端的电压之和等于电路总电压。
导线中也有电流，是不是导线两端也有电压呢？
电池能产生电压。
交流讨论
探究新知

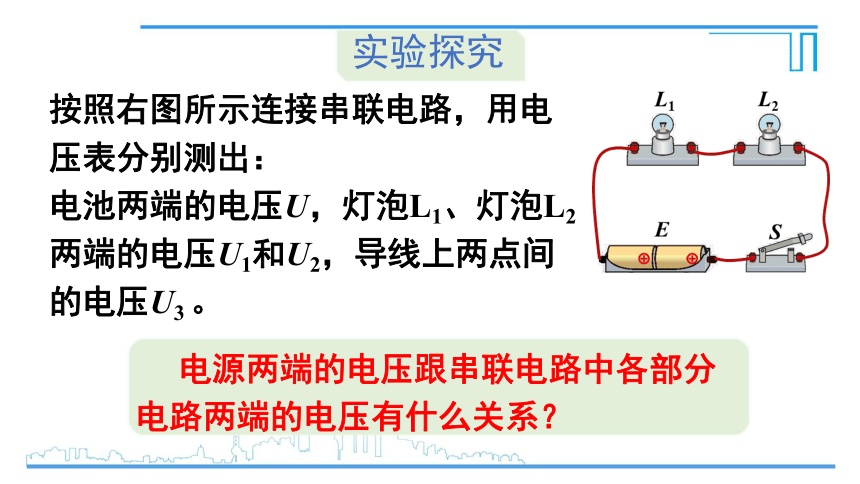

按照右图所示连接串联电路，用电压表分别测出：
电池两端的电压U，灯泡L1、灯泡L2两端的电压U1和U2，导线上两点间的电压U3 。
电源两端的电压跟串联电路中各部分电路两端的电压有什么关系？
实验探究

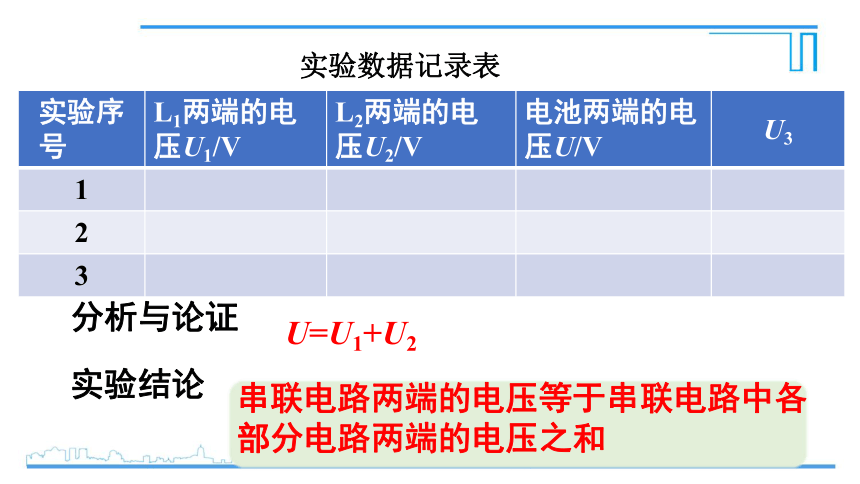

实验序号 L1两端的电压U1/V L2两端的电压U2/V 电池两端的电压U/V U3
1
2
3
实验数据记录表
分析与论证
U=U1+U2
实验结论
串联电路两端的电压等于串联电路中各部分电路两端的电压之和

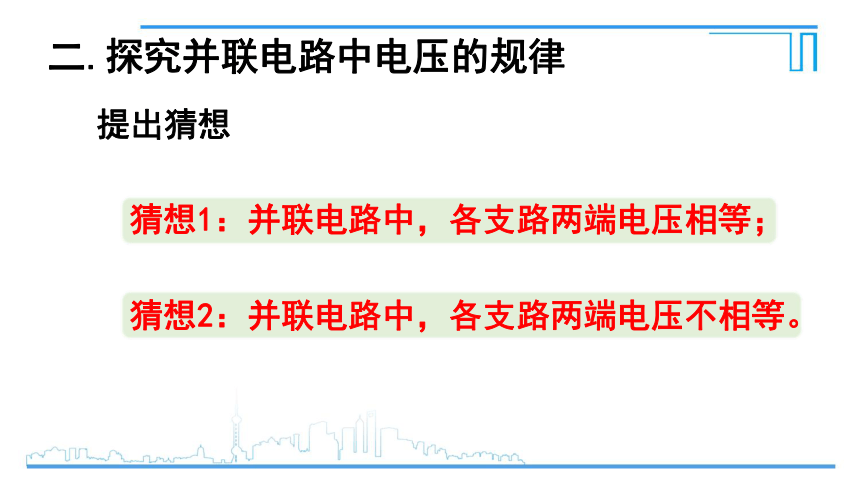

二.探究并联电路中电压的规律
提出猜想
猜想1：并联电路中，各支路两端电压相等；
猜想2：并联电路中，各支路两端电压不相等。

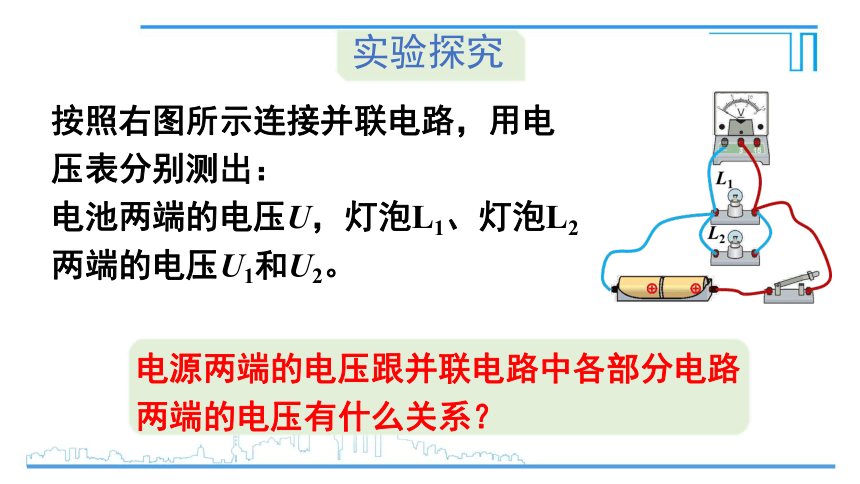

按照右图所示连接并联电路，用电压表分别测出：
电池两端的电压U，灯泡L1、灯泡L2两端的电压U1和U2。
电源两端的电压跟并联电路中各部分电路两端的电压有什么关系？
实验探究
实验数据记录表
分析与论证
U=U1=U2
实验结论
在并联电路中，各支路两端的电压相等
实验序号 L1两端的电压U1/V L2两端的电压U2/V 电池两端的电压U/V
1
2
3
交流讨论
两只小鸟落在裸露的电线上，闭合开关时，它们会触电吗？和你的同学讨论。
快飞，你会触电的！
你怎么不怕？
并联电路中，支路两端的电压相等，与支路上用电器的规格无关。
串联电路中，各用电器两端的电压并不一定相等，若用电器规格相同，它们两端电压相等
根据用电器两端电压判断电路类型
课堂小结
串联电路两端的电压等于串联电路中各部分电路两端的电压之和，即U=U1+U2+…+Un
在并联电路中，各支路两端的电压相等，即U=U1=U2=…=Un
1.如果两盏灯两端电压相等,则这两盏灯（ ）
A.一定并联 B.一定串联 C.可能串联也可能并联 D.以上都不对
C
灯泡L1和L2
并联
串联
两端电压一定相等
灯泡相同的情况下两端电压相等，否则不相等
课堂小结
2.如图所示，电源电压为6V ，闭合开关后，电压表的示数为4 V，下列描述不正确的是（ ）
A.L1两端电压为2 V
B.L1两端电压为4V
C.L2两端电压为4 V
D.L1和L2两端电压之和为6 V
B
3.如图所示，甲、乙分别是电路图丙中电压表V1和V2的读数示意图，则那么L1两端的电压是_____V，L2两端的电压是_____V。
V1示数:2.4V
V2示数9.5V
串联电路：
U=UL1+UL2
2.4
7.1
4.如图甲所示，电源电压为10 V ，闭合开关后，电压表V1的示数是7V ，电压表V2的示数是5V，则L1两端电压是____V。实验时，闭合开关若发现某电压表指针偏转如图乙所示，产生该现象的原因是____________
______。
2
正负接线柱
接反了
V1测L1和L3两端电压之和
V2测L1和L2两端电压之和
5.[扬州中考]在“探究串联电路电压的特点”实验中:
某实验小组分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2数据如表:
（1）该小组由此得出串联电路的总电压与各部分电压的关系是_____________(用题中物理量符号表示)。
U/V U1/V U2/V
2.6 1.3 1.3
U=U1+U2
(2)实验过程中，若L1灯丝断了，观察到电压表V1示数为______，电压表V2示数为_____。
(3)该实验还有待改进，请写出其中一点:___________
______________________。
的小灯泡再进行多次实验
换不同规格
2.6V
0
