中物理
第十五章 电流与电路
人教版物理
第4节 电流的测量
自然界中强与弱是普遍存在的，水流有强弱之分，那么电流是否也分强弱呢？
观察思考

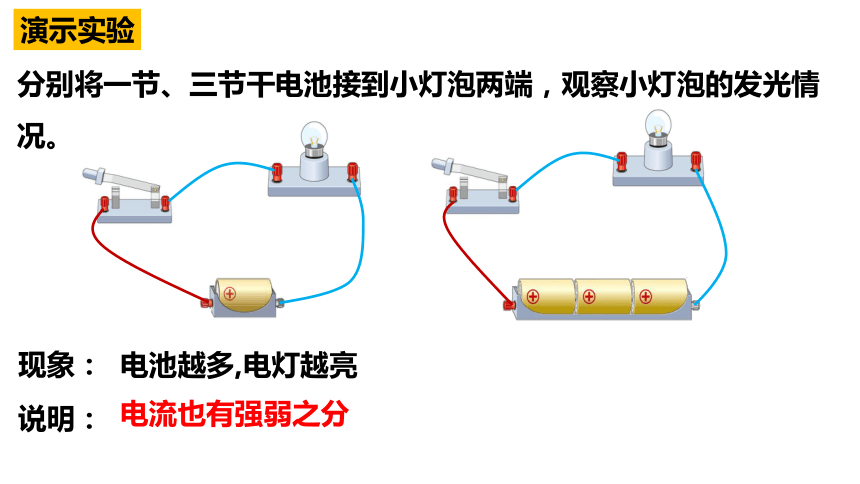

分别将一节、三节干电池接到小灯泡两端，观察小灯泡的发光情况。
现象：
电池越多,电灯越亮
说明：
电流也有强弱之分
演示实验

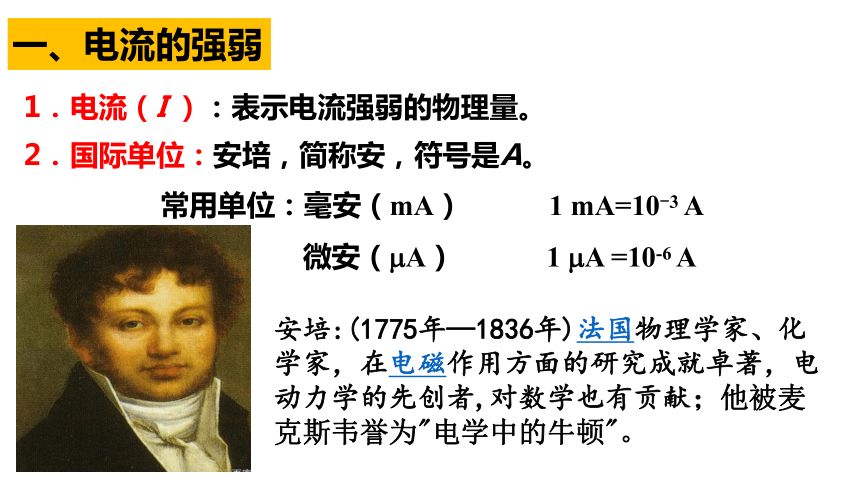

一、电流的强弱
1．电流（I ）：表示电流强弱的物理量。
2．国际单位：安培，简称安，符号是A。
常用单位：毫安（mA） 1 mA=10-3 A
　　 微安（mA） 1 mA =10-6 A
安培:(1775年—1836年)法国物理学家、化学家，在电磁作用方面的研究成就卓著，电动力学的先创者,对数学也有贡献；他被麦克斯韦誉为"电学中的牛顿"。

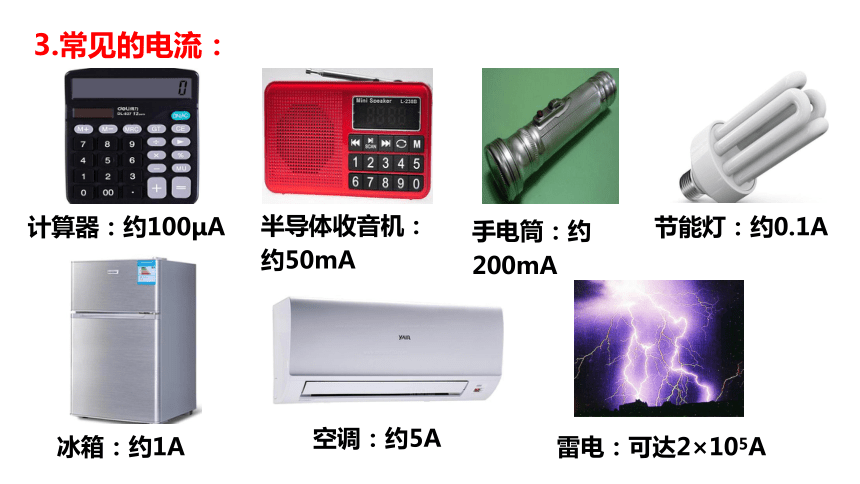

3.常见的电流：
雷电：可达2×105A
冰箱：约1A
空调：约5A
计算器：约100μA
半导体收音机：约50mA
手电筒：约200mA
节能灯：约0.1A

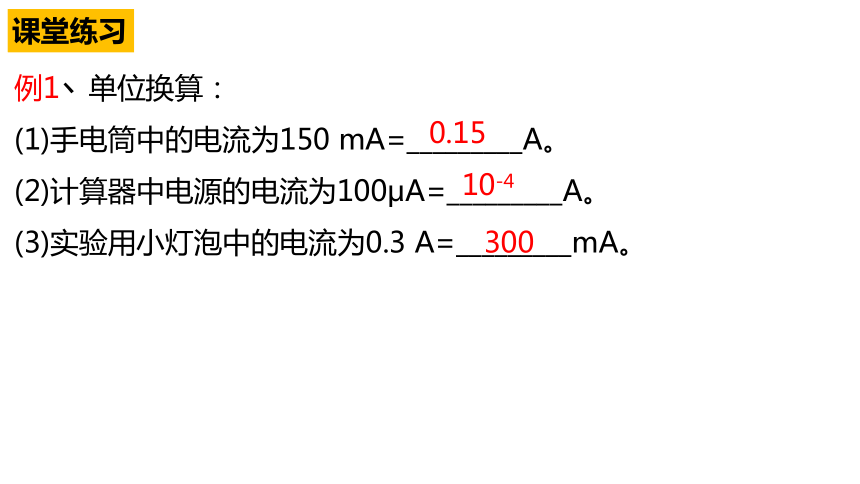

例1丶单位换算：
(1)手电筒中的电流为150 mA=_________A。
(2)计算器中电源的电流为100μA=_________A。
(3)实验用小灯泡中的电流为0.3 A=_________mA。
0.15
10-4
300
课堂练习

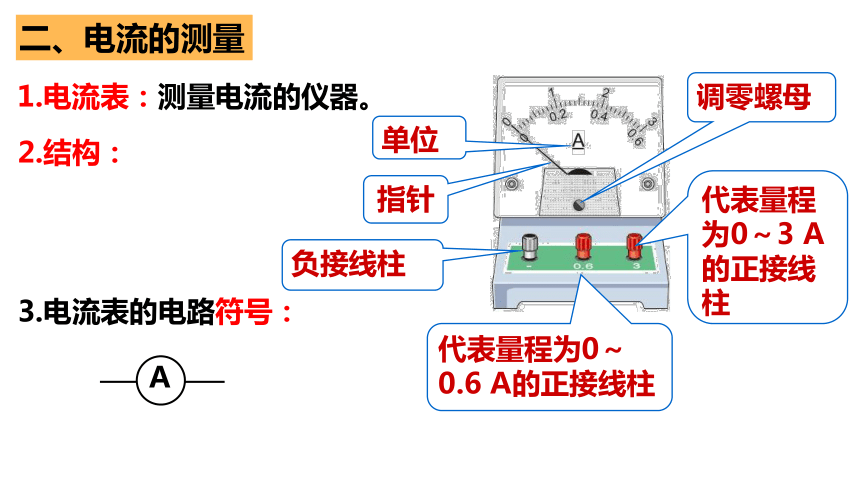

1.电流表：测量电流的仪器。
A
3.电流表的电路符号：
2.结构：
单位
指针
调零螺母
负接线柱
代表量程为0～0.6 A的正接线柱
代表量程为0～3 A的正接线柱
二、电流的测量
接 线 柱 量 程 分 度 值
"3"
0—0.6A
"0.6"
0—3A
0.02 A
0.1A
①使用前：
1.看量程
2.看分度值（每一小格代表的电流值）
3.看指针是否指零，否则调零

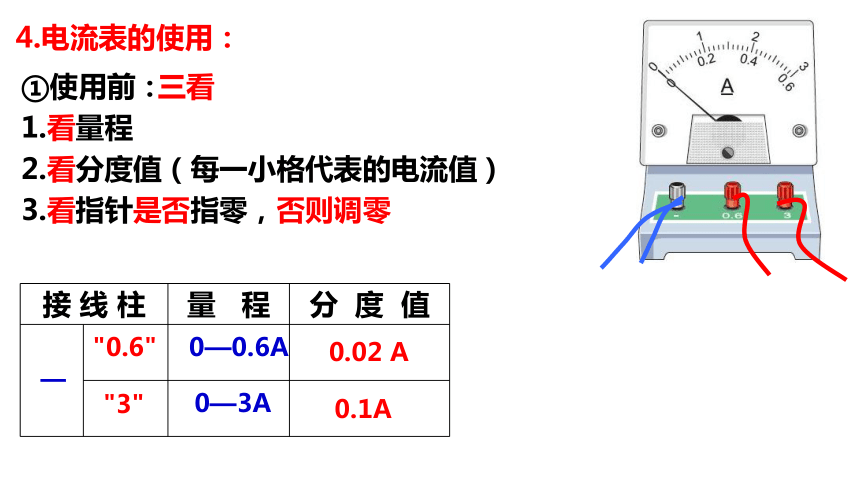

4.电流表的使用：
三看
L
A

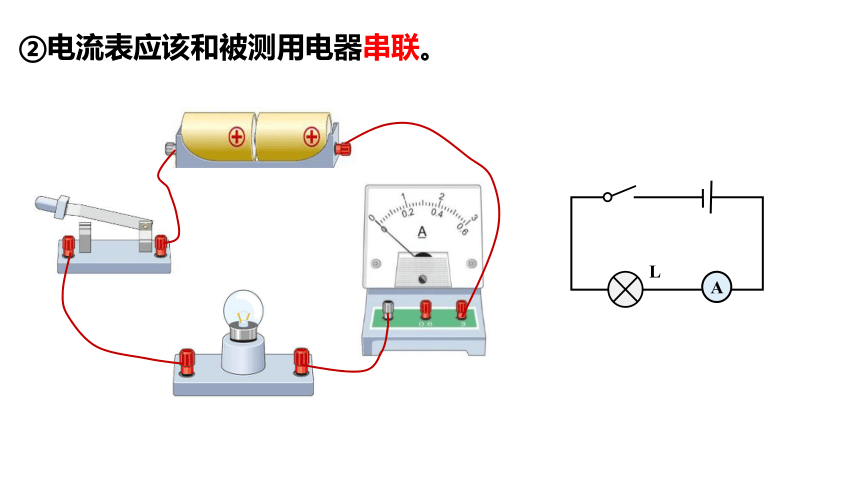

②电流表应该和被测用电器串联。
否则指针会反向偏转
③电流必须从正接线柱流入，从负接线柱流出。
（正进负出）
④量程选择：1.被测电流不能超出电流表的量程；2.在不超过量程的前提下，应选用小量程测电流，因为小量程分度值小，精度高。
3.试触：在不能事先估算电流的情况下，选用大量程试触。
（闭合开关然后迅速断开，叫做“试触”）
指针偏转角度太小
所选量程偏大
指针偏转的角度太大
所选量程偏小
④绝对不允许把电流表直接连到电源两极，会造成电源短路
电流表相当于一根导线！！！
在用电流表测串联电路电流的实验中
（1）当把最后一根导线连入电路的时候，电流表指针立刻偏转的原因是__________________________。
连接电路时，开关没有断开
（2）闭合开关电流表立即偏转过最大刻度的原因可能是
。
电流表的量程选择太小
想想议议
（3）闭合开关后电流表指针立刻向左反偏的原因是_______________________。
电流表的正负接线柱反了
（4）闭合开关前发现电流表的指针指在0.02A处的原因__________________。
电流表没有进行校零
（5）闭合开关后发现电流表的指针偏转幅度很小的原因是______________________。
电流表的量程选择太大
0.6
3
0.7A
量程：0~3 A
上排的数据为准
分度值：0.1 A
⑤电流表的读数：
如果换成0~0.6 A的量程示数为多少？
0.14A
0.6
3
2.3A
0.6
3
0.46A
量程：0~0.6 A
分度值：0.02 A
下排的数据为准
课堂小结
电流的测量
电流表的使用方法
电流的测量
电流的强弱
表示电流强弱的物理量（I）
单位：安培（A）
常见的电流值
电流表的构造
1.以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
课堂练习
2.关于电流表的使用，下列说法中不正确的（ ）
A.使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B.电流表要并联在被测电路中
C.当电路中的电流不可预先估计时，要用试触的方法来选定合适的量程
D.绝不允许不经过用电器把电流表直接接到电源的两极上
B
3.某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将“-”和“3”两接线柱接入电路。这样做的结果是（ ）
A.指针摆动角度大
B.指针摆动角度小，读数更准确
C.指针摆动角度小，会损坏电表
D.指针摆动角度小，读数不精确
D
4.如图所示，当开关S闭合时，将发生的现象是（ ）
A.灯可能被烧坏
B.电流表可能被烧坏
C.灯和电流表都可能被烧坏
D.不发生任何事故
B
A
5．如图所示，电流表测量的是( )
A．通过灯L1的电流
B．既是通过灯L1的电流，也是通过灯L2的电流
C．通过灯L1和L2的总电流
D．通过灯L2的电流
D
6. 请画出如图实物图所对应的电路图。
