(共21张PPT)
情境导学
用一节干电池和两节干电池分别给同一个灯泡通电,你会发现什么呢
现象:用两节干电池给灯泡通电时,灯泡更亮。
第4节 电流的测量
学习目标
1、认识电流的大小,知道电流的单位、符号。
2、知道电流表的用途、符号,知道正确使用电流表的规则。
3、能认识电流表的量程,正确读出电流表的示数。

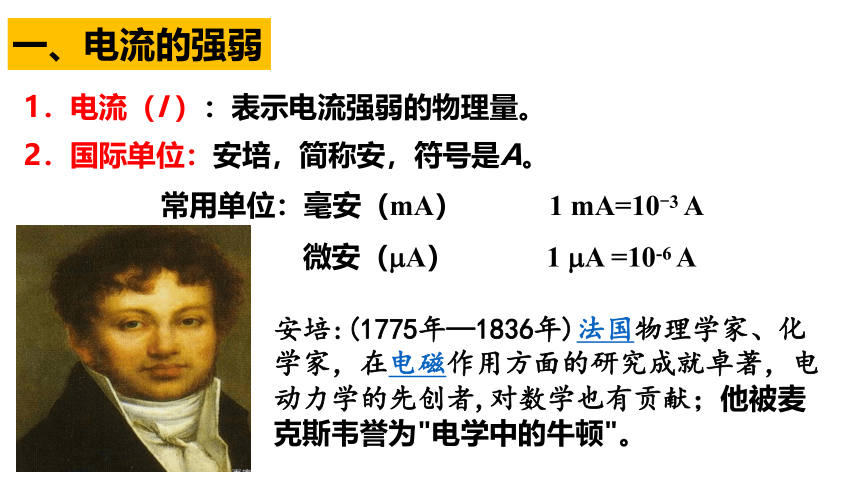

一、电流的强弱
1.电流(I ):表示电流强弱的物理量。
2.国际单位:安培,简称安,符号是A。
常用单位:毫安(mA) 1 mA=10-3 A
   微安(mA) 1 mA =10-6 A
安培:(1775年—1836年)法国物理学家、化学家,在电磁作用方面的研究成就卓著,电动力学的先创者,对数学也有贡献;他被麦克斯韦誉为"电学中的牛顿"。
(电流表)
测量电流的大小的仪表

电流的测量
  认识电流表
刻度盘
数值单位
指针
调零螺母
负接线柱
1. 电流表(安培表):测量电流的仪器。
A
  电流表的元件符号
正接线柱
正接线柱

电流的测量
2. 电流表的量程和分度值
量程为0~0.6 A
分度值0.02A
量程为0~3 A
分度值0.1 A
大量程是小量程的5倍
使用“-”与“0.6”接线柱时
使用“-”与“3”接线柱时
3.怎样在电流表上读数
指针越向右偏,
流过的电流越大。
①明确量程
②确定分度值
总共偏过了多少个小格。
连0.6接线柱:按下刻度读取
连0.6的每个小格为0.02A
③看看表针向右
连3接线柱:按上刻度读取
连3的每个小格为0.1A
确定量程
0—0.6 A
最终示数
0.4 A
0.4A+0.08A=0.48A
0.02A╳4=0.08A
确定大格刻度
确定小格刻度
电流表的读数:
确定量程
0~3 A
最终示数
2 A
2 A+0.4 A=2.4 A
0.1 A╳4=0.4 A
确定大格刻度
确定小格刻度
确定量程
0~3 A
最终示数
2 A
2 A+0.4 A=2.4 A
0.1 A╳4=0.4 A
确定大格刻度
确定小格刻度
  请读出下列电流表的示数。
0.58 A
1.4 A
练一练

电流的测量
3. 电流表的连接
①使用前进行调零。
使用电流表前应该先观察指针,是否指在零刻度线上,若不指在零刻度线,则调零旋钮使指针指在零刻度线。
L
A
②电流表应该和被测用电器串联。
否则指针会反向偏转
③电流必须从正接线柱流入,从负接线柱流出。
(正进负出)
④必须正确选择电流表的量程。(试触)
试触法
选量程
为避免电流过大损坏电流表,在不能事先估算电流的情况下,要先选择较大量程,闭合开关然后迅速断开(叫作“试触”),看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
⑤不允许把电流表直接连到电源的两极!
若把电流表直接连到电源两极上时,电流表与电源都将会损坏。
把电流表并联在小灯两端,闭合电键后,也相当于连到电源两极,电流表将会损坏。
  1.以下电路中,电流表连接方法正确的是( )
A
A
A
A
B
A
A
C
D
练一练
2.在图中,能正确直接测量通过灯L1电流的电路是( )





  3.连接实物图,要求两灯并联,开关控制两盏灯,电流表测灯L2的电流(约0.5 A),并画出电路图。
L2
L1
S
L2
L1
A
练一练
总结与复习
心若有所向往,何惧道阻且长
