电流的测量
电学
电流→车流
电流有强弱
1.电流(I):表示电流强弱的物理量。
2.国际单位:安培,简称安,符号是A。
常用单位:
  毫安(mA) 1 mA=10-3 A
  微安(uA) 1 uA =10-6 A
  你认为电力机车和手机工作时的电流有什么不同?
安德烈·玛丽·安培
电流的强弱
物理仔连连看(电流估测)
6A
3A
200mA
500mA
100
200mA
0.1A
1A
5A
2×105A
电流的强弱

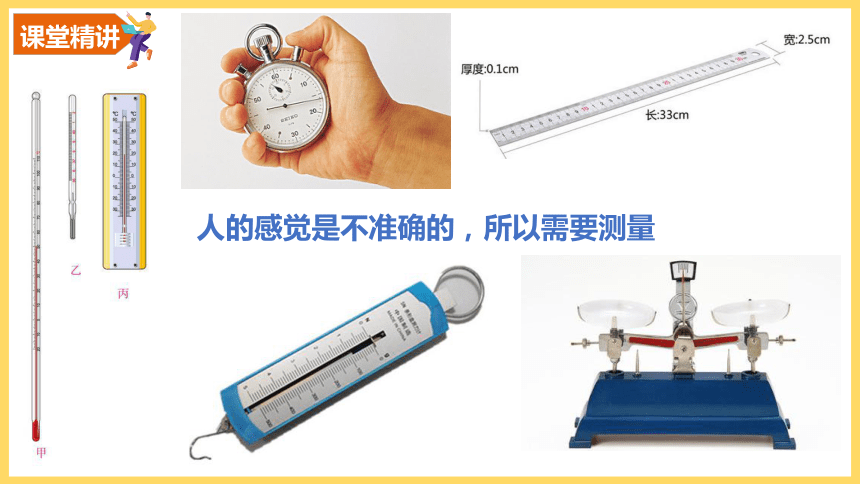

人的感觉是不准确的,所以需要测量
数值单位
指针
调零螺母
负接线柱(黑)
量程为0~0.6 A
量程为0~3 A

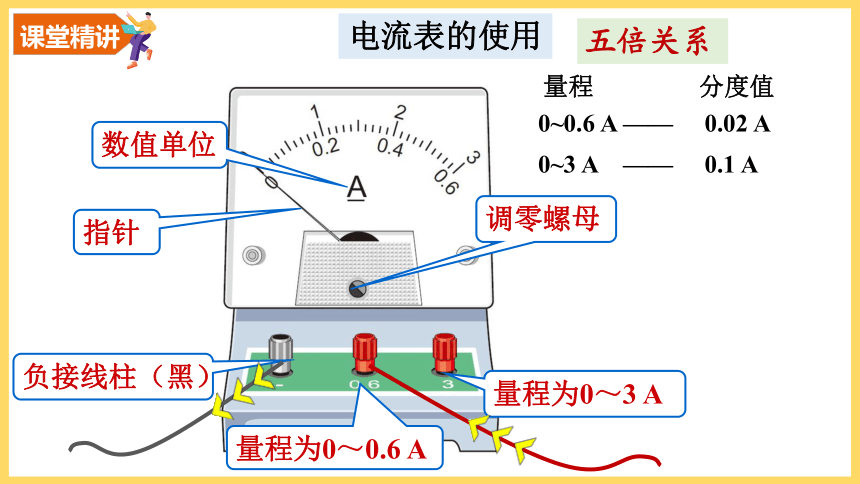

电流表的使用
0~0.6 A ——
0~3 A ——
0.02 A
0.1 A
量程
分度值
五倍关系

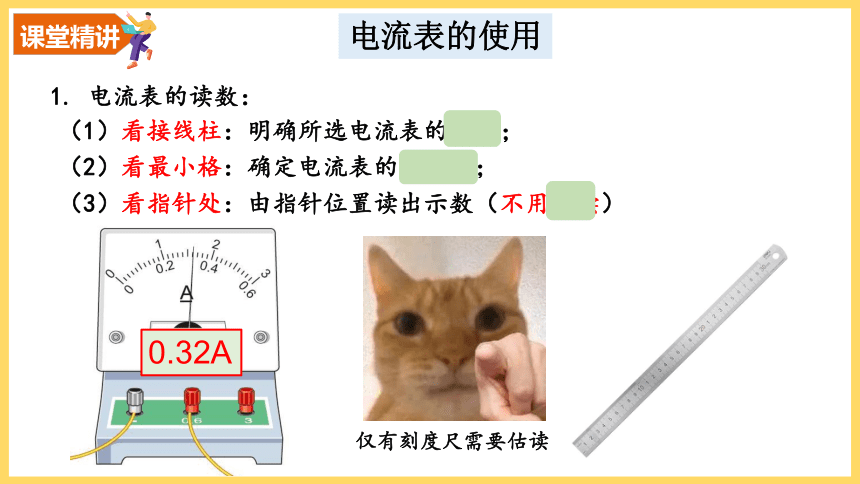

1. 电流表的读数:
(1)看接线柱:明确所选电流表的量程;
(2)看最小格:确定电流表的分度值;
(3)看指针处:由指针位置读出示数(不用估读)
0.32A
电流表的使用
仅有刻度尺需要估读
实验演示
电流表的使用
1、电流表使用前要________
调零
连接前,这有啥问题?
根据电路图,观察现象,测量电流
实验现象?为什么有这样的现象?
电流表测量的哪个灯泡的电流?
A
L1
L2
L2不亮,被电流表短路
测量L1的电流
(相当于导线)
电流表的使用
实验演示
实验演示
电流表的使用
2、电流表应该与待测用电器串联还是并联?
①电流表与用电器串联使用
②电流表在电路,相当于一根导线
实验演示
电流表的使用
3、量程如何选择?
试触法:短暂闭合开关,观察大概示数
【笔记P46】电流表的使用:
  (1)电流表使用前必须进行调零
(2)电流表必须和被测的用电器串联。
  (3)电流必须从正接线柱流入,从负接线柱流出。
  (4)必须正确选择量程(无法估测就用试触法)。
  (5)电流表相当于_______,不可以直接连在电源两端
调零
串联
试触法选量程
导线
正进负出
实验1:如图所示,并联电路中,电流表A1测 的电流,A2测____,A3测______根据电路图连接实物图。
L2
L1
A2
L1
电流表识图
A1
A3
L2
干路
实验2:如图所示,并联电路中,电流表A1测 的电流,A2测____,根据电路图连接实物图。
L1
电流表识图
干路
1、如图所示,并联电路中,电流表测 的电流,根据电路图连接实物图。
L2
L1
S
L2
L1
A
L2
电流表作图
2、开关控制 ,电流表A1 测 的电流,电流表A2 测 的电流。再连接实物图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
电流表作图
故障分析
1甲图(1)中开关闭合前指针反偏:
(2)开关闭合后反偏:
2乙图中指针偏转角度小:
3丙图中指针偏转角度大:
4丁图中指针偏转角度大:
未调零
则电流表的正、负接线柱接反了
所选择的量程过大,应该选择更小的量程
所选择的量程过小,应该选择更大的量程
该电路的电流过大,超过电流表的最大量程
电学实验课 纪律要求
1、听指挥,不能擅自行动
2、先明确实验步骤,再做实验
3、做好实验记录,得出实验结论和反思
4、实验结束,将仪器恢复原状,课后上交
不得恶意毁坏或私藏实验仪器!
不能私自到办公室做实验!
