项目三
起 动 系 统
学习任务一
起动机的结构与原理认知

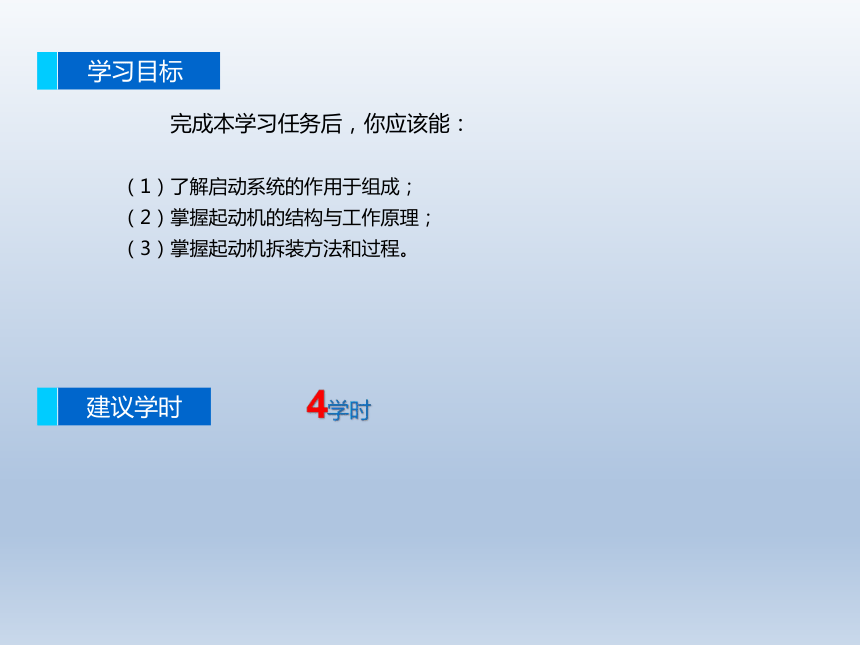

学习目标
完成本学习任务后，你应该能：
（1）了解启动系统的作用于组成；
（2）掌握起动机的结构与工作原理；
（3）掌握起动机拆装方法和过程。
建议学时
4学时
学习任务描述

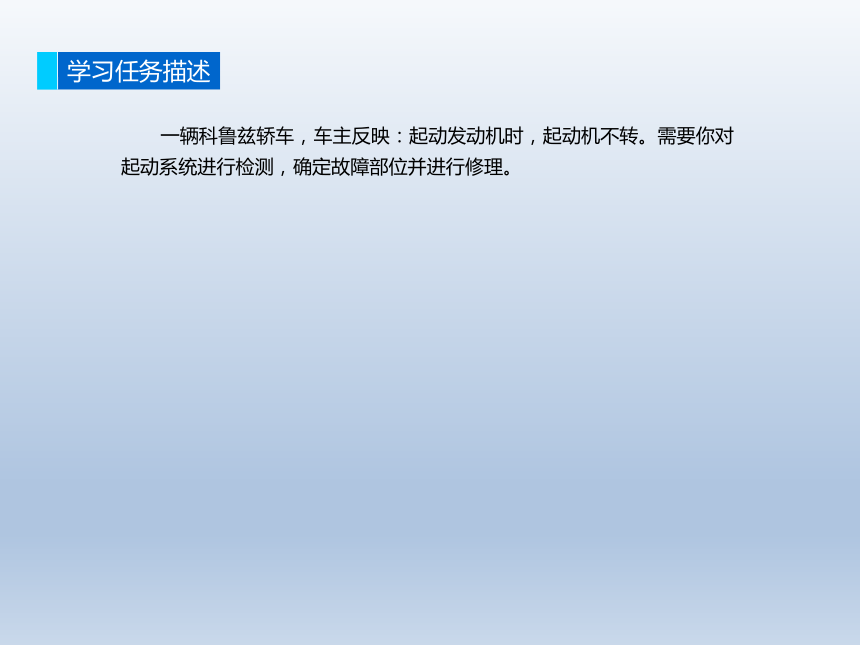

一辆科鲁兹轿车，车主反映：起动发动机时，起动机不转。需要你对起动系统进行检测，确定故障部位并进行修理。
引导问题1：起动机的作用和结构有哪些？
1.起动机的作用

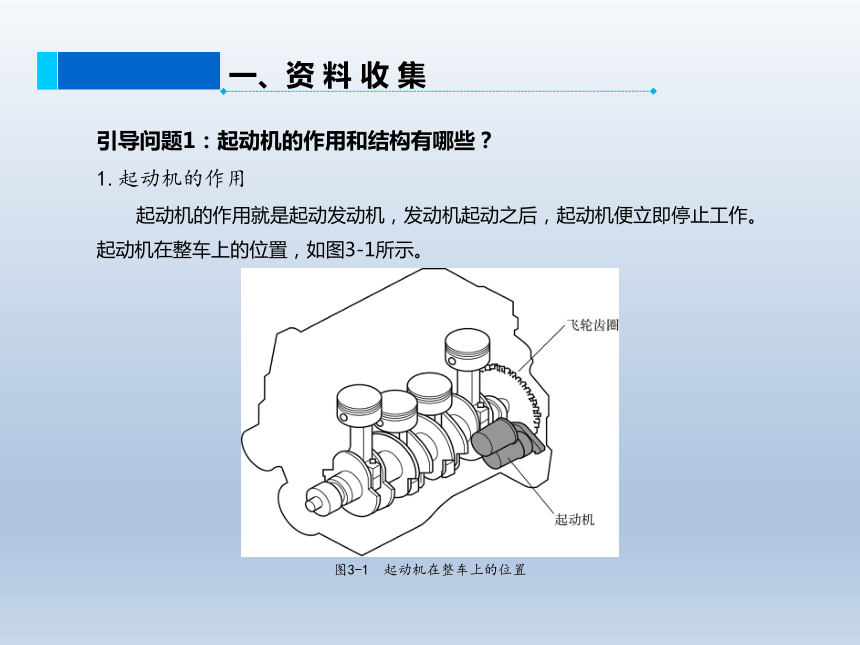

起动机的作用就是起动发动机，发动机起动之后，起动机便立即停止工作。起动机在整车上的位置，如图3-1所示。
一、资 料 收 集
图3-1 起动机在整车上的位置
引导问题1：起动机的作用和结构有哪些？
2.起动机的结构

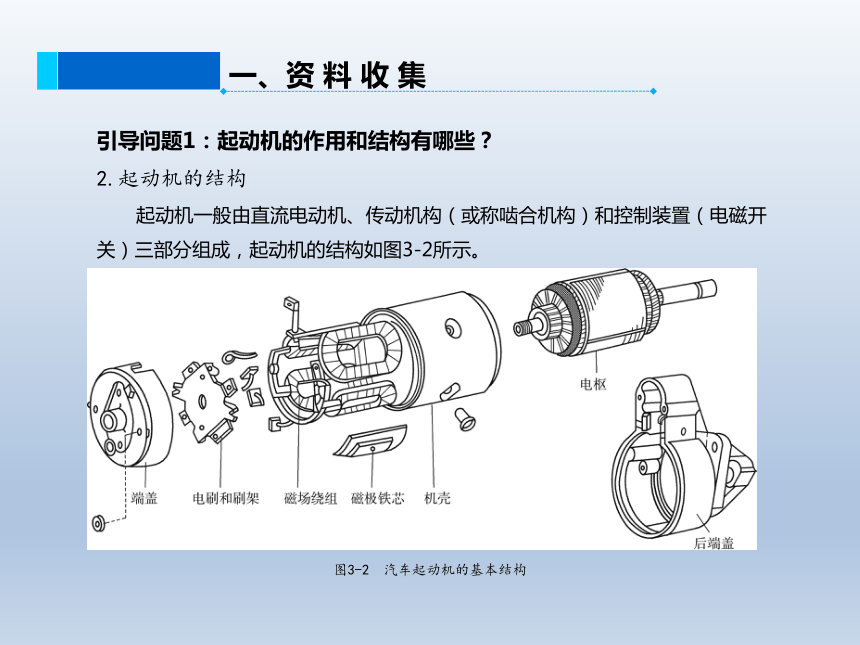

起动机一般由直流电动机、传动机构（或称啮合机构）和控制装置（电磁开关）三部分组成，起动机的结构如图3-2所示。
一、资 料 收 集
图3-2 汽车起动机的基本结构
引导问题1：起动机的作用和结构有哪些？
2.起动机的结构
直流电动机的作用是将蓄电池输入的电能转换为机械能，产生电磁转矩。结构由电枢（转子）、磁极（定子）、换向器和电刷等主要部件构成。
1）电枢

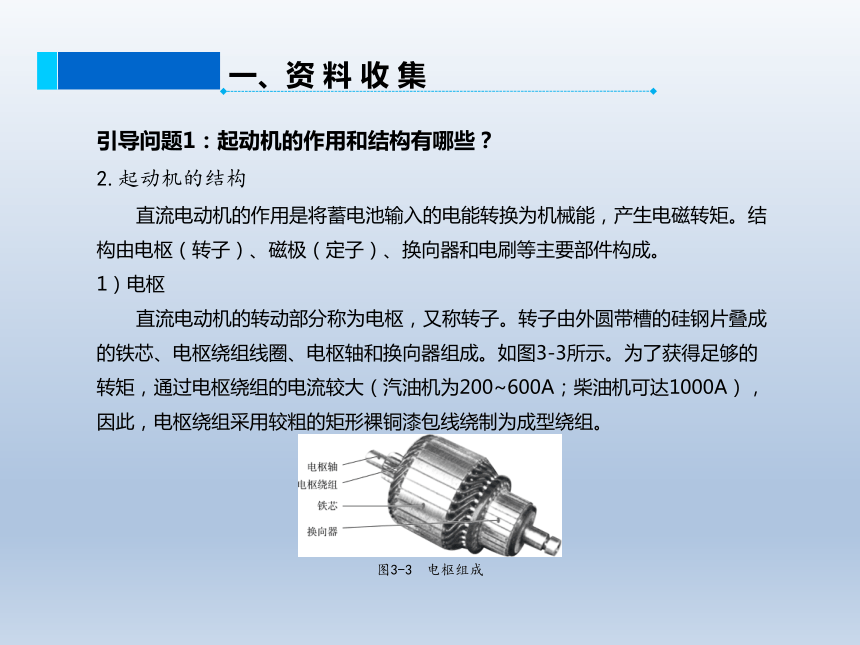

直流电动机的转动部分称为电枢，又称转子。转子由外圆带槽的硅钢片叠成的铁芯、电枢绕组线圈、电枢轴和换向器组成。如图3-3所示。为了获得足够的转矩，通过电枢绕组的电流较大（汽油机为200~600A；柴油机可达1000A），因此，电枢绕组采用较粗的矩形裸铜漆包线绕制为成型绕组。
一、资 料 收 集
图3-3 电枢组成
引导问题1：起动机的作用和结构有哪些？
2.起动机的结构
2）磁极

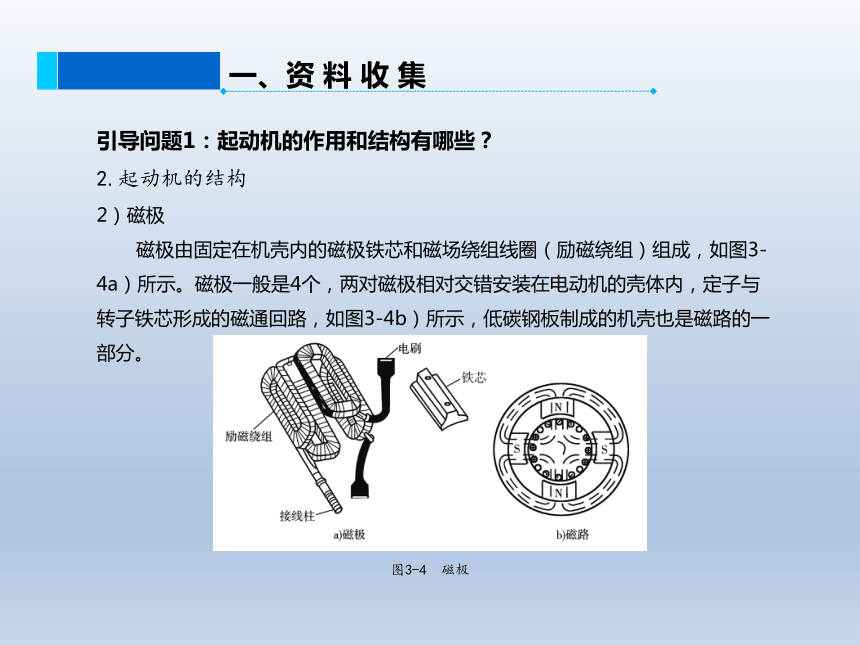

磁极由固定在机壳内的磁极铁芯和磁场绕组线圈（励磁绕组）组成，如图3-4a）所示。磁极一般是4个，两对磁极相对交错安装在电动机的壳体内，定子与转子铁芯形成的磁通回路，如图3-4b）所示，低碳钢板制成的机壳也是磁路的一部分。
一、资 料 收 集
图3-4 磁极
引导问题1：起动机的作用和结构有哪些？
2.起动机的结构
2）磁极
4个励磁线圈有的是相互串联后再与电枢绕组串联（称为串联式），有的则是两两相串联后再并联，再与电枢绕组串联（称混联式），如图3-5b）、c）所示。起动机内部线路连接如图3-5a）所示。励磁绕组一端接在外壳的绝缘接线柱上，另一端与两个非搭铁电刷相连接。当起动开关接通时，电动机的电路为蓄电池正极→接线柱2→励磁绕组3→电刷6→换向器和电枢绕组5→搭铁电刷4→搭铁→蓄电池负极。
一、资 料 收 集
引导问题1：起动机的作用和结构有哪些？
2.起动机的结构
2）磁极
一、资 料 收 集
图3-5 磁场绕组的连接
1-起动开关；2-接线柱；3-励磁绕组；4-负极（搭铁）电刷；5-换向器；6-正极电刷；7-蓄电池
引导问题1：起动机的作用和结构有哪些？
2.起动机的结构
3）电刷与电刷架
如图3-6所示，电刷架一般为框式结构，其中正极电刷架绝缘地固定在端盖上，负极电刷架与端盖直接相连并搭铁。电刷置于电刷架中，电刷有铜粉与石墨粉压制而成，呈棕黑色。电刷架上有较强弹性的盘形弹簧压在电刷处侧。
一、资 料 收 集
图3-6 电刷及电刷架示意图
引导问题1：起动机的作用和结构有哪些？
2.起动机的结构
4）换向器
它由许多截面呈燕尾形的铜片围合而成，如图3-7所示。铜片之间由云母绝缘。云母绝缘层应比换向器铜片外表面凹下0.8mm左右，以免铜片磨损时，母片很快凸起。电枢绕组各线圈的端头均焊接在换向器的铜片上。
一、资 料 收 集
图3-7 换向器外形图
引导问题1：起动机的作用和结构有哪些？
2.起动机的结构
4）换向器
传动机构由单向离合器与驱动齿轮、拨叉等组成。其作用是在起动发动机时使驱动齿轮与飞轮齿圈相啮合，将起动机的转矩传递给发动机曲轴；在发动机起动后又能使驱动齿轮与飞轮自动脱离，在它们脱离过程中，发动机飞轮反拖驱动齿轮时，单向离合器使其形成空转，避免了飞轮带动起动机轴旋转。
控制装置即操纵机构，主要是指起动机的电磁开关，用来接通或断开电动机与蓄电池之间的电路。
一、资 料 收 集
引导问题2：直流电动机是如何工作的？
直流电动机将蓄电池电能转变为机械能。在磁场中放置一个矩形线圈，线圈的两端分别与两个换向片连接，两只电刷分别与两片换向片接触，并分别与蓄电池的正极和负极连接，如图3-8所示。换向片A与正电刷接触，换向片B与负电刷接触，电流方向为：蓄电池正极→正电刷→换向片→线圈→负电刷→蓄电池负极，线圈中的电流方向为a→d，由左手定则可以确定线圈的ab段所受的作用力F向左，cd段所受的作用力F向右，线圈受到力矩作用逆时针方向转动，如图3-8a）所示。当线圈转过半周，换向片B与正电刷接触，换向片A与负电刷接触，线圈中的电流方向变为d→a，线圈受力矩作用仍按逆时针方向转动，如图3-8b）所示。在电源连续向直流电动机供电时，线圈就不停地按同一方向转动。为了增大电动机输出转矩并使其运转均匀，电枢绕组采用多个线圈。
一、资 料 收 集
引导问题2：直流电动机是如何工作的？
一、资 料 收 集
图3-8 直流电动机的工作原理
引导问题3：如何解读起动机铭牌数据？
根据《汽车电气设备产品型号编制方法》（QC/T73—1993）的规定，起动机的型号由下列部分组成：
一、资 料 收 集
引导问题3：如何解读起动机铭牌数据？
（1）产品代号。起动机的产品代号为QD，表示起动。
（2）分类代号。以电压等级作为分类代号，分类代号1表示电压等级为12V，分类代号2表示电压等级为24V。
（3）分组代号。以功率等级作为分组代号，具体规定见表3-1。
（4）设计序号和变型代号。设计序号和变型代号与其他电器产品的有关规定相同。
一、资 料 收 集
引导问题4：如何对起动机进行拆卸分解？
1.起动机总成的拆卸
1）断开蓄电池负极、电源线、开关线
断开蓄电池负极电缆、起动机的电源线、开关线，如图3-9所示。但在断开之前，需要对ECU等元件内保存的信息作一个记录。
二、实 施 作 业
图3-9 断开蓄电池负极、开关线
引导问题4：如何对起动机进行拆卸分解？
1.起动机总成的拆卸
2）拆下固定螺栓
从发动机离合器壳体上拧下起动机的三颗固定螺栓，如图3-10所示。
3）取下起动机
二、实 施 作 业
图3-10 拆下固定螺栓
引导问题4：如何对起动机进行拆卸分解？
2.起动机的分解
1）清洁起动机
起动机解体前首先应清洁外部的油污和灰尘，如图3-11所示。
二、实 施 作 业
图3-11 清洁起动机
引导问题4：如何对起动机进行拆卸分解？
2.起动机的分解
2）拆下防尘罩
旋出防尘罩固定螺钉，轻敲防尘罩，取下防尘罩，用专用钢丝钩提起电刷弹簧，将电刷取出。
3）拆卸前端盖和电枢
用扳手旋出两个紧固贯穿螺栓，用螺丝刀取下换向器端盖的两个螺钉，依次取出端罩、锁片与弹簧，接着取下线圈总成，电枢，如图3-12所示。
二、实 施 作 业
图3-12 拆卸前端盖和电枢
引导问题4：如何对起动机进行拆卸分解？
2.起动机的分解
4）拆卸电磁开关
取下外壳及励极，拆下电磁开关接线柱与起动机接线柱间的导电片，用螺丝刀拧下电磁开关与起动机外壳的紧固螺钉，使电磁开关后端盖与中间壳体分离，取下电磁开关总成。
二、实 施 作 业
引导问题4：如何对起动机进行拆卸分解？
2.起动机的分解
5）拆下离合器
取出电枢绕组，从后端盖上旋下中间支撑轴承板的紧固螺钉，取下中间支撑轴承板，旋出拔叉轴紧固螺钉，抽出拔叉，取出单向离合器与驱动齿轮、驱动齿轮端衬套，如图3-13所示。
二、实 施 作 业
图3-13 拆下离合器
引导问题4：如何对起动机进行拆卸分解？
2.起动机的分解
6）清洗零件
解体后，清洗擦拭各零件。将机械金属零件浸入煤油、汽油或清洗液中清洗，电器绝缘部分用布或棉纱浸汽油后擦拭干净。
二、实 施 作 业
引导问题5：如何对分解的起动机进行装配？
起动机的装配顺序按照拆卸的反方向进行，但应注意以下几点：
（1）各零部件应保持清洁，用蘸有少许清洗剂的抹布将起动机表面擦拭干净（注意：抹布不能有液体浸出，绝缘件不能浸泡在汽油清洗剂中）；
（2）配合部位涂少许机油润滑；
（3）各部位所配装的垫片应按要求装回，不能遗漏；
（4）装配后应检查各转动部位是否能转动灵活。
二、实 施 作 业
