情景导入 生成问题
这些仪器与我们的生活息息相关，它们的主要部件是透镜。
观察与交流

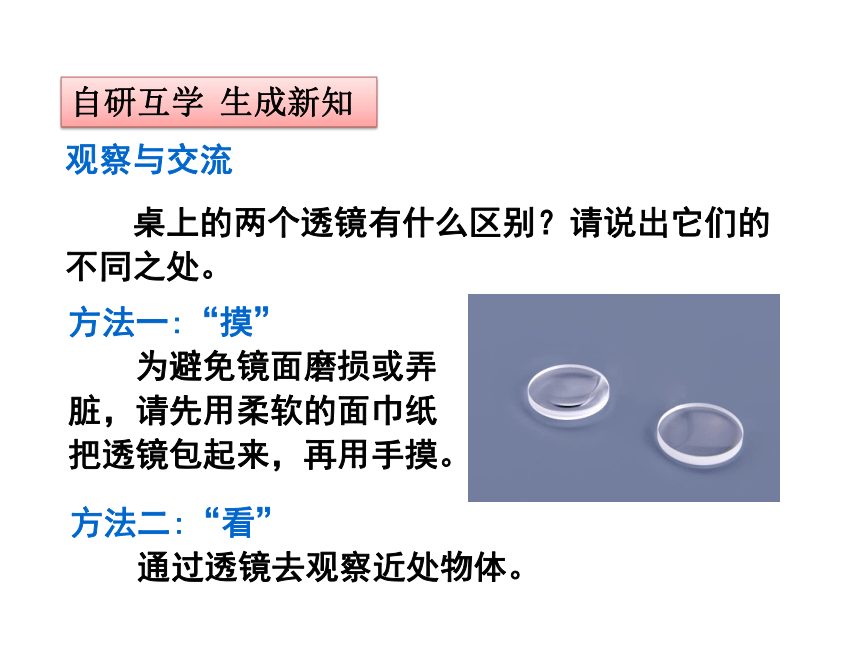

　　桌上的两个透镜有什么区别？请说出它们的不同之处。
方法一:“摸”
　　为避免镜面磨损或弄脏，请先用柔软的面巾纸把透镜包起来，再用手摸。
方法二:“看”
　　通过透镜去观察近处物体。
自研互学 生成新知

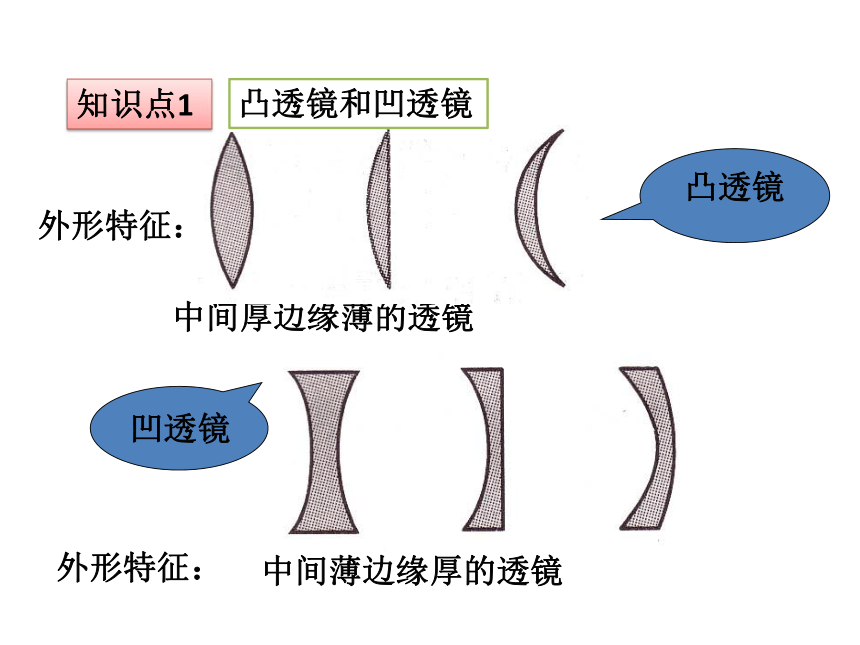

中间厚边缘薄的透镜
中间薄边缘厚的透镜
凸透镜
凹透镜
外形特征：
外形特征：
凸透镜和凹透镜
知识点1
属于凸透镜的是：
属于凹透镜的是：
A 、C、D
B 、E 、F

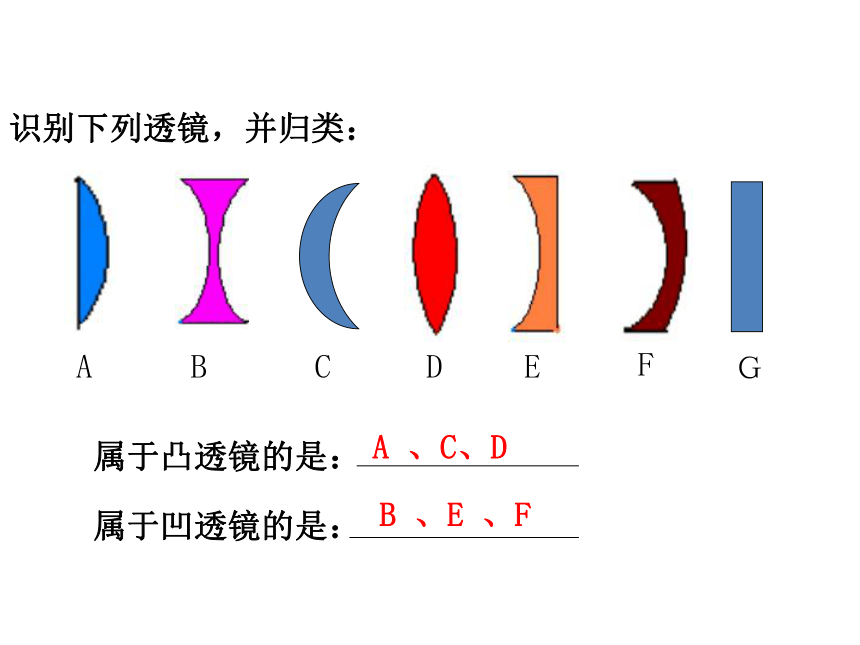

识别下列透镜，并归类：
A
B
C
D
E
F
Ｇ

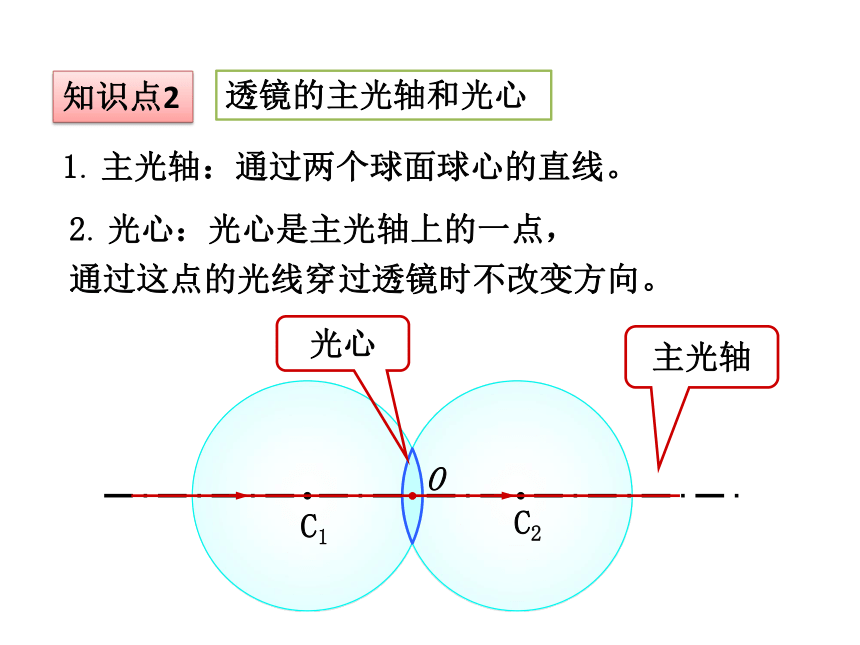

1．主光轴：通过两个球面球心的直线。
2．光心：光心是主光轴上的一点，
通过这点的光线穿过透镜时不改变方向。
透镜的主光轴和光心
主光轴
C2
C1
O
光心
知识点2
C2
C1
O
主光轴
光心

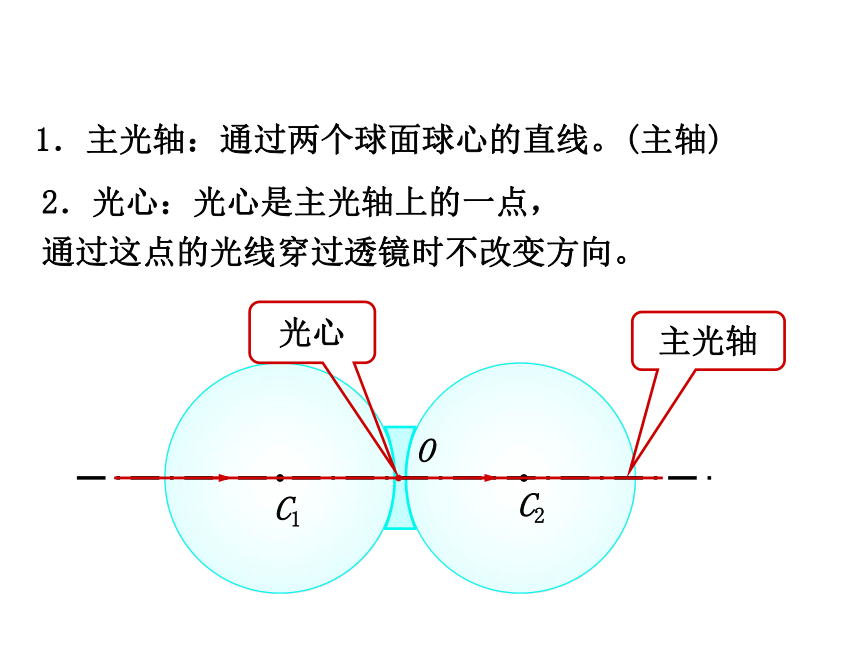

1．主光轴：通过两个球面球心的直线。(主轴)
2．光心：光心是主光轴上的一点，
通过这点的光线穿过透镜时不改变方向。

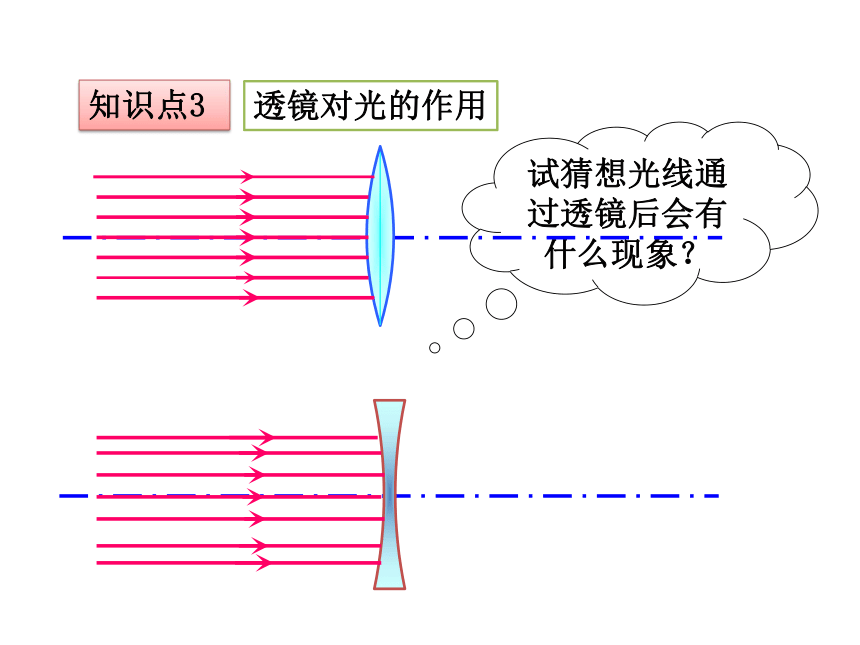

透镜对光的作用
试猜想光线通过透镜后会有什么现象？
知识点3
1.凸透镜：
对光线有会聚作用
演示92页实验1：
O
F
f
2. 凸透镜的焦点和焦距
　　焦点：平行于主轴的平行光通过凸透镜后会聚于一点。
　　焦距：焦点到光心的距离。
焦距
主轴
焦点
F
主轴
f
凸透镜有两个实焦点。
焦点
光路可逆
小结：凸透镜对所有光线都起会聚作用。
F
主轴
F
3.凹透镜：
对光线有发散作用
演示92页实验2：
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
F
凹透镜有两个虚焦点。
4. 凹透镜的焦点和焦距
F
F
F
F
小结：凹透镜对所有光线都起发散作用。
透镜
凸
透
镜
凹透镜
经凸透镜折射后过焦点
跟主光轴平行的光线
通过凸透镜焦点的光线或正对着凹透镜焦点的入射光线
通过光心的光线
经凸透镜折射后平行于主光轴
经凸透镜后传播方向不变
经凹透镜折射后，折射光线的反向延长线过镜前焦点
经凹透镜折射后平行主光轴射出
经凹透镜后传播方向不变
知识点4
透镜中的三条特殊光线
1.透镜分为_____透镜和_____透镜.边缘薄、中间_____的透镜为凸透镜；边缘厚、中间_____的透镜为凹透镜.
凸
2.透镜上通过两个__________________叫主光轴，每个透镜主光轴上有一个特殊的点，叫透镜的光心，凡是通过透镜光心的光线其_________不变.
凹
厚
薄
球面球心的直线
传播方向
课堂小结 ：
4.凸透镜能使平行于主光轴的光_______在一点，这个点叫焦点，焦点到_______的距离叫焦距，凸透镜有______（填“虚”或“实”）焦点，凹透镜有______（填“虚”或“实”）焦点.
5.作图：三条特殊光线
3.实验表明凸透镜对光线有_______作用，凹透镜对光线有_______作用.
会聚
发散
会聚
光心
实
虚
练一练
当堂演练 达成目标
　　1．太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
解：把一张白纸放在凸透镜一侧，正对太阳光，让太阳光照射在凸透镜上，改变透镜与纸的距离.当白纸上出现最小、最亮的光斑后，用刻度尺测出光斑到凸透镜的距离即为此凸透镜的焦距.不同的凸透镜焦距不同.
　　2．图中画出的两条折射光线，哪条是平行主光轴的入射光线的折射光线？
　　折射光线反向延长，通过焦点的是正确的折射光线。
3、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲
丙
