《高考物理实验》
研究运动的
合成与分解
目录
01
02
03
04
实验仪器及步骤
数据分析及处理
误差分析及讨论
实验目的及原理
05
实验的典型例题
目录
CONTENTS
PART 01
实验目的及原理
实验目的
理解合运动和分运动的概念．
知道什么是运动的合成和分解．
理解两个互成角度的直线运动的合运动可能是直线运动，也可能是曲线运动．
明确一个复杂的运动可以等效为两个简单的运动的合成或等效分解为两个简单的运动．

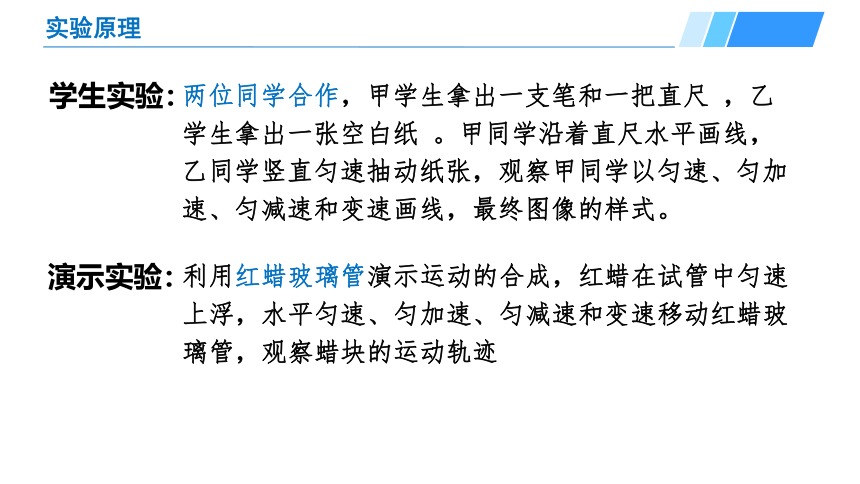

实验原理
学生实验：
两位同学合作，甲学生拿出一支笔和一把直尺 ，乙学生拿出一张空白纸 。甲同学沿着直尺水平画线，乙同学竖直匀速抽动纸张，观察甲同学以匀速、匀加速、匀减速和变速画线，最终图像的样式。
演示实验：
利用红蜡玻璃管演示运动的合成，红蜡在试管中匀速上浮，水平匀速、匀加速、匀减速和变速移动红蜡玻璃管，观察蜡块的运动轨迹
PART 02
实验仪器及步骤

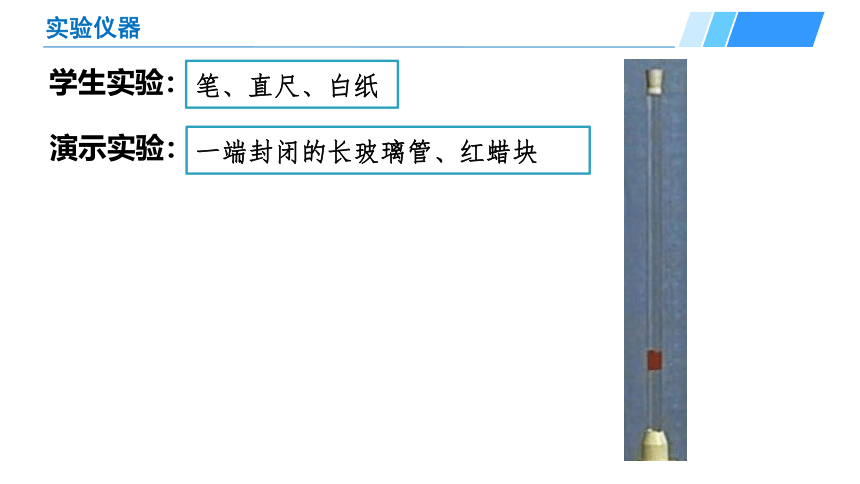

实验仪器
笔、直尺、白纸
学生实验：
一端封闭的长玻璃管、红蜡块
演示实验：

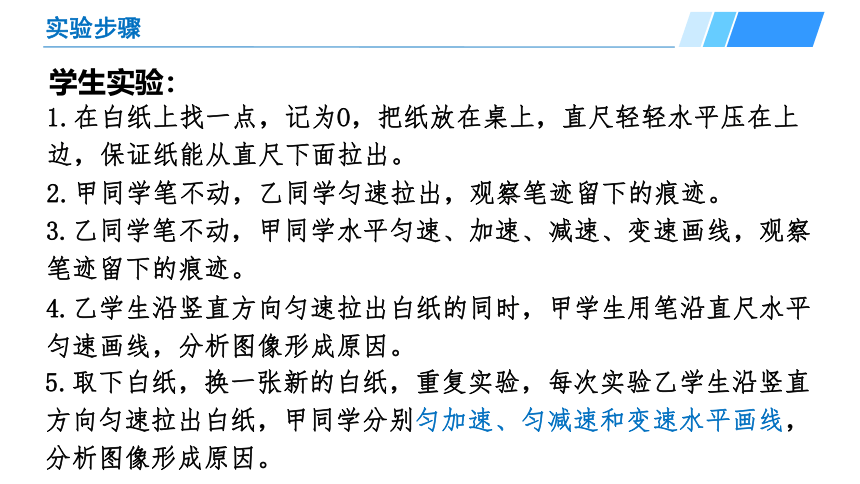

实验步骤
1.在白纸上找一点，记为O，把纸放在桌上，直尺轻轻水平压在上边，保证纸能从直尺下面拉出。
学生实验：
2.甲同学笔不动，乙同学匀速拉出，观察笔迹留下的痕迹。
5.取下白纸，换一张新的白纸，重复实验，每次实验乙学生沿竖直方向匀速拉出白纸，甲同学分别匀加速、匀减速和变速水平画线，分析图像形成原因。
4.乙学生沿竖直方向匀速拉出白纸的同时，甲学生用笔沿直尺水平匀速画线，分析图像形成原因。
3.乙同学笔不动，甲同学水平匀速、加速、减速、变速画线，观察笔迹留下的痕迹。
实验步骤

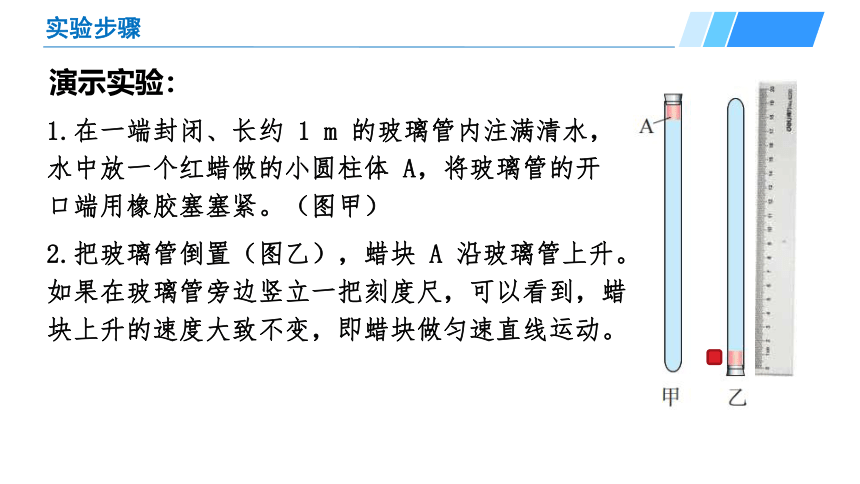

演示实验：
1.在一端封闭、长约 1 m 的玻璃管内注满清水，水中放一个红蜡做的小圆柱体 A，将玻璃管的开口端用橡胶塞塞紧。（图甲）
2.把玻璃管倒置（图乙），蜡块 A 沿玻璃管上升。如果在玻璃管旁边竖立一把刻度尺，可以看到，蜡块上升的速度大致不变，即蜡块做匀速直线运动。
实验步骤
演示实验：
3.在蜡块匀速上升的同时，将玻璃管紧贴着黑板沿水平方向向右匀速移动（图丙），观察蜡块的运动情况。
实验步骤
演示实验：
4.分别将玻璃管水平加速、减速、变速移动，观察红蜡移动情况
注意事项
做好准备后，甲、乙同学可以事先预演几次，相互配合达到默契。
甲画线的时候可以眼睛闭上再划线(乙拉纸的时候也可以闭上眼睛)。
学生实验：
演示实验：
有条件可以用频闪相机拍摄记录红蜡位置，最后合成到一张照片里研究。
PART 03
数据分析及处理
数据处理及分析
学生实验：
1.若水平匀速运动，轨迹是__________
2.若水平加速运动，轨迹是______往____弯曲.
2.若水平减速运动，轨迹是______往____弯曲.
演示实验：
1.若水平匀速运动，轨迹是__________
2.若水平加速运动，轨迹是______往____弯曲.
2.若水平减速运动，轨迹是______往____弯曲.
数据处理及分析
结论：
合运动是指____________；分运动是指____________
合运动与分运动有什么关系？
合运动是指物体实际的运动轨迹；分运动是指物体同时参与的两个运动；合运动与分运动具有等效性，已知分运动求合运动的过程叫作运动的合成，已知合运动求分运动的过程叫作运动的分解，运动的合成与分解遵从矢量运算法则
PART 04
误差分析及讨论
问题讨论及误差分析
问题1：为了研究蜡块的实际运动，分别研究蜡块在x、y方向上的运动，这运用了物理学中的什么思想方法？
等效替代思想
问题2：分析蜡块在x、y轴及实际运动位移，实际运动位移与x、y方向的位移有什么关系
实际运动位移称为合位移，x、y方向位移称为分位移，位移的合成遵循平行四边形定则
PART 05
实验的典型例题
【例题1】如图所示是我们教室里使用的组合式推拉黑板。若在一名同学向左匀速拉动黑板时，另一名同学用粉笔从静止开始，在该黑板上匀加速竖直向下画线，则粉笔在黑板上画出的轨迹可能是图中的( )
实验的典型例题
C
实验的典型例题
等于
【例题2】如图甲所示，实验小组在竖直放置的两端封闭的玻璃管中注满清水，内有一个圆柱形的红蜡块能从坐标圆点O在水中匀速上浮。现进外行如下操作。
操作一：当红蜡块从玻璃管的下端匀速上浮的同时，使玻璃管水平向右匀速运动，测得红蜡块运动到顶端所需时间为t1。
操作二：当红蜡块从玻璃管的下端匀速上浮的同时，使玻璃管从静止水平向右匀加速直线运动，测得红蜡块从下端运动到顶端所需时间为t2。
根据以上信息，回答下列问题：
(1)t1________t2(选填“大于”、“小于”或“等于”)；．
实验的典型例题
A
【例题3】如图甲所示，实验小组在竖直放置的两端封闭的玻璃管中注满清水，内有一个圆柱形的红蜡块能从坐标圆点O在水中匀速上浮。现进外行如下操作。
操作一：当红蜡块从玻璃管的下端匀速上浮的同时，使玻璃管水平向右匀速运动，测得红蜡块运动到顶端所需时间为t1。
操作二：当红蜡块从玻璃管的下端匀速上浮的同时，使玻璃管从静止水平向右匀加速直线运动，测得红蜡块从下端运动到顶端所需时间为t2。
根据以上信息，回答下列问题：
(1)在图中，能正确反映操作一中红蜡块上升过程中运动轨迹的示意图是________；能正确反映操作二中红蜡块上升过程中运动轨迹的示意图是_____。
C
