项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修

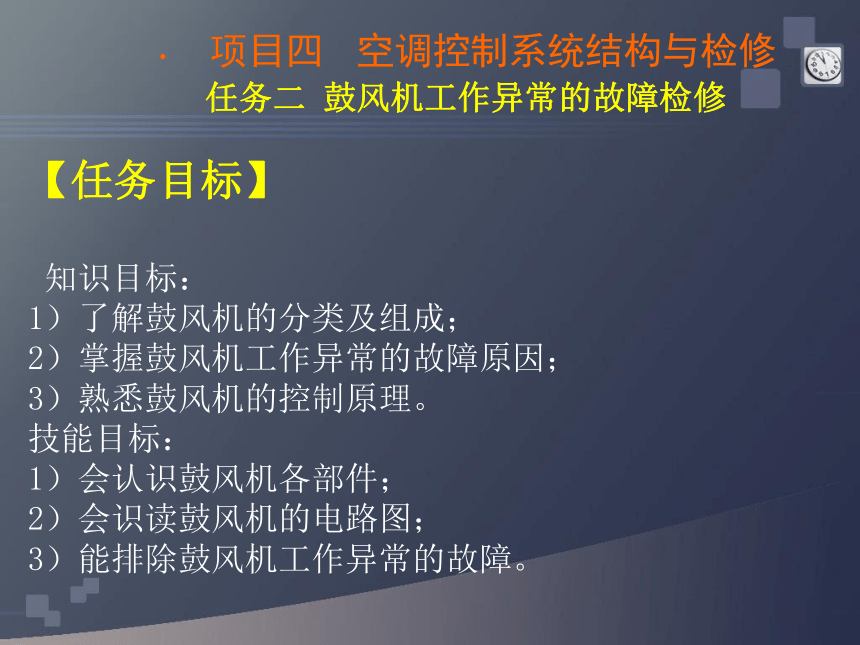

【任务目标】
知识目标：
1）了解鼓风机的分类及组成；
2）掌握鼓风机工作异常的故障原因；
3）熟悉鼓风机的控制原理。
技能目标：
1）会认识鼓风机各部件；
2）会识读鼓风机的电路图；
3）能排除鼓风机工作异常的故障。
【任务描述】

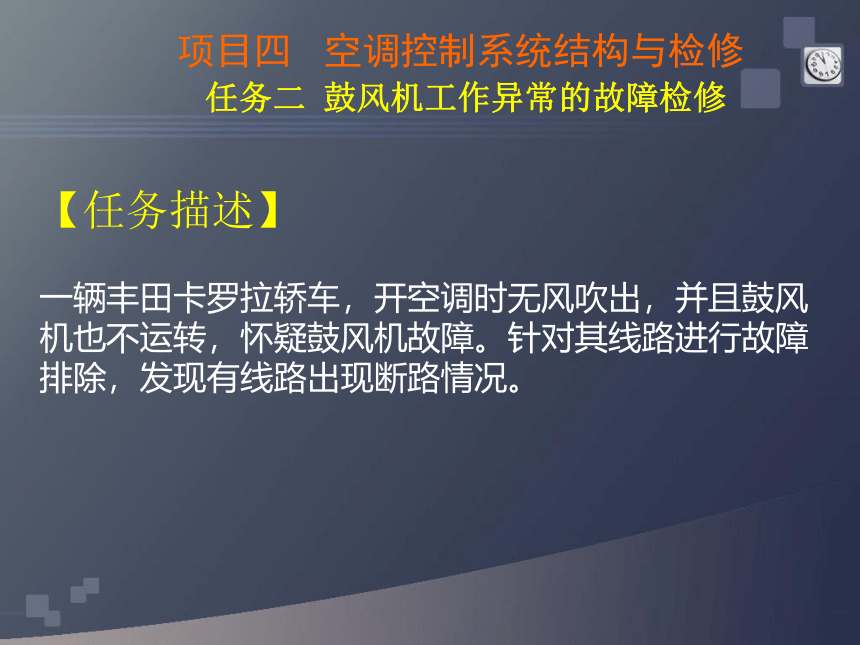

一辆丰田卡罗拉轿车，开空调时无风吹出，并且鼓风机也不运转，怀疑鼓风机故障。针对其线路进行故障排除，发现有线路出现断路情况。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【知识储备】
一、鼓风机分类及组成

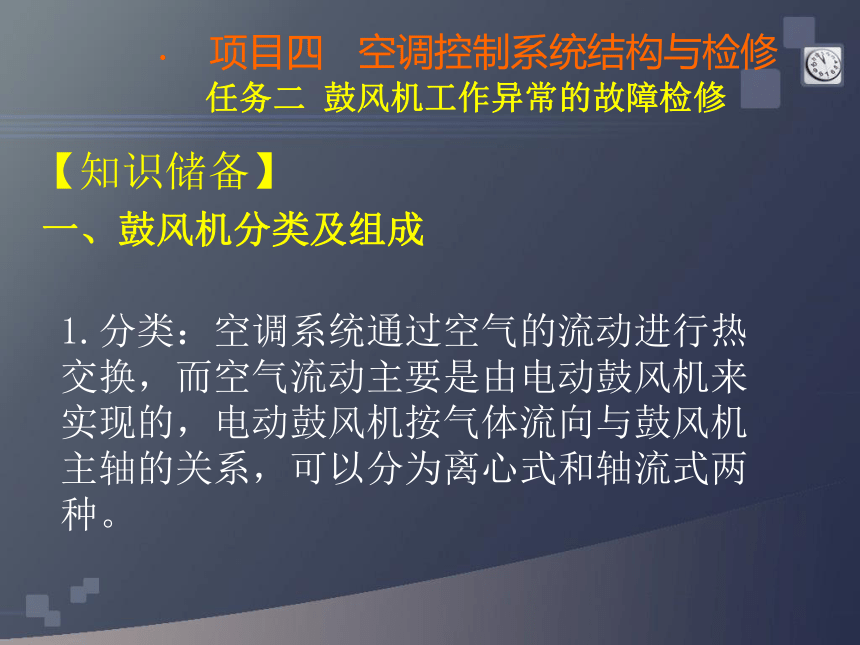

1.分类：空调系统通过空气的流动进行热交换，而空气流动主要是由电动鼓风机来实现的，电动鼓风机按气体流向与鼓风机主轴的关系，可以分为离心式和轴流式两种。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【知识储备】
一、鼓风机分类及组成

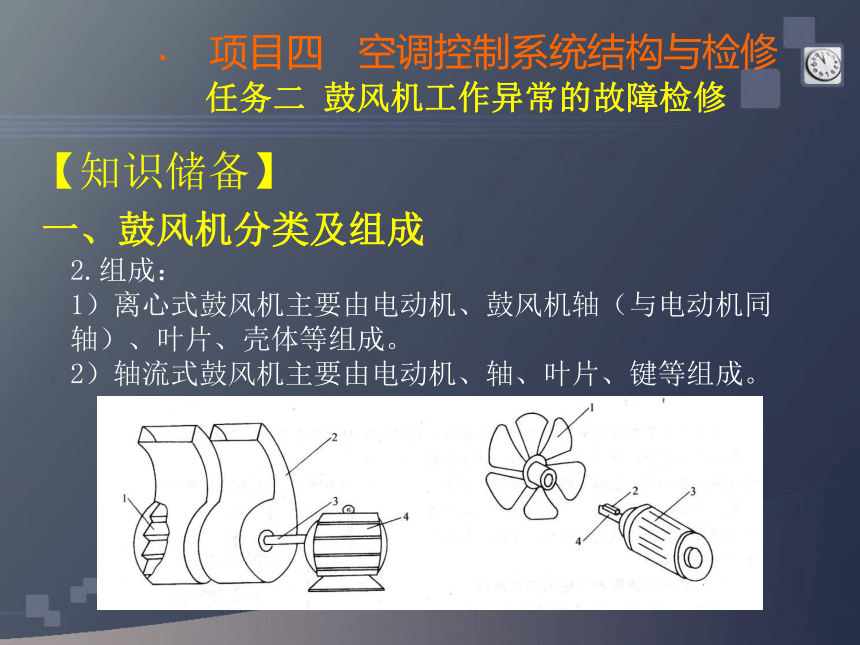

2.组成：
1）离心式鼓风机主要由电动机、鼓风机轴（与电动机同轴）、叶片、壳体等组成。
2）轴流式鼓风机主要由电动机、轴、叶片、键等组成。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【知识储备】
二、鼓风机工作异常的故障原因
1.送风系统零部件故障：鼓风机开关不良、接线端子脱落、电压低、鼓风机变速故障。
2.鼓风机本身故障：叶片紧固不牢、叶片与外壳相碰、叶片变形。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【知识储备】
三、鼓风机的控制原理
根据控制方法的不同可分为以下三种形式。
（1）由鼓风机开关和调速电阻联合控制 风机的控制档位一般有二、三、四、五速四种，最常见的是四速，通过改变风机开关与调
速电阻的接通方式可令风机以不同转速工作。
（2）电控模块通过大功率晶体管控制 现代中高档轿车为实现风速的自动控制，风机的转速一般由电控模块通过大功率晶体管控制。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【知识储备】
三、鼓风机的控制原理
（3）晶体管与调速电阻器组合型 鼓风机控制开关有自动(AUTO)挡和不同转速的人工选择模式，当鼓风机转速控制开关设定在“AUTO”挡时，鼓风机的转速由空调电脑根据车内外温度及其他传感器的参数控制。若按人工选择模式开关，则空调电路取消自动控制功能，执行人工设定功能。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
一、准备工作

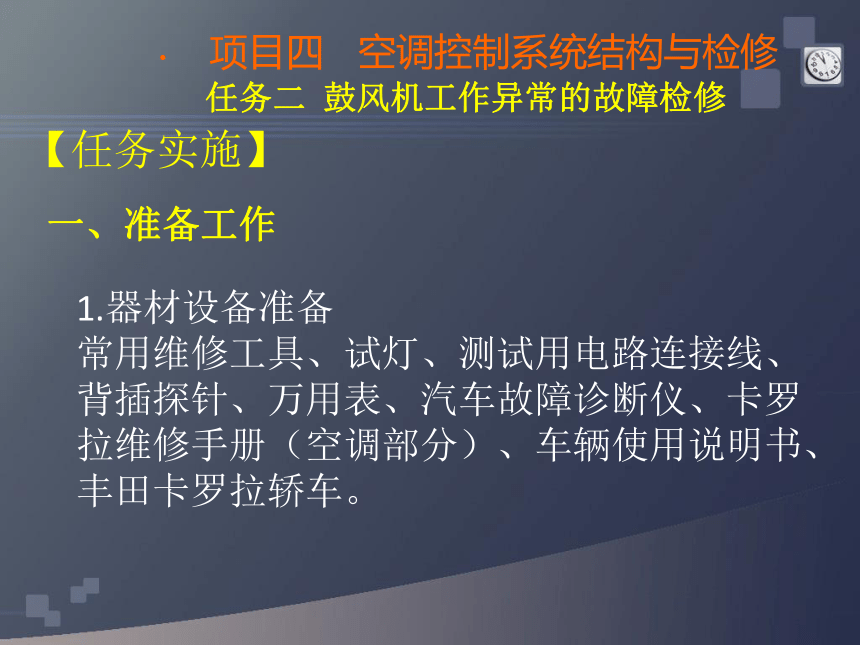

1.器材设备准备
常用维修工具、试灯、测试用电路连接线、背插探针、万用表、汽车故障诊断仪、卡罗拉维修手册（空调部分）、车辆使用说明书、丰田卡罗拉轿车。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
一、准备工作

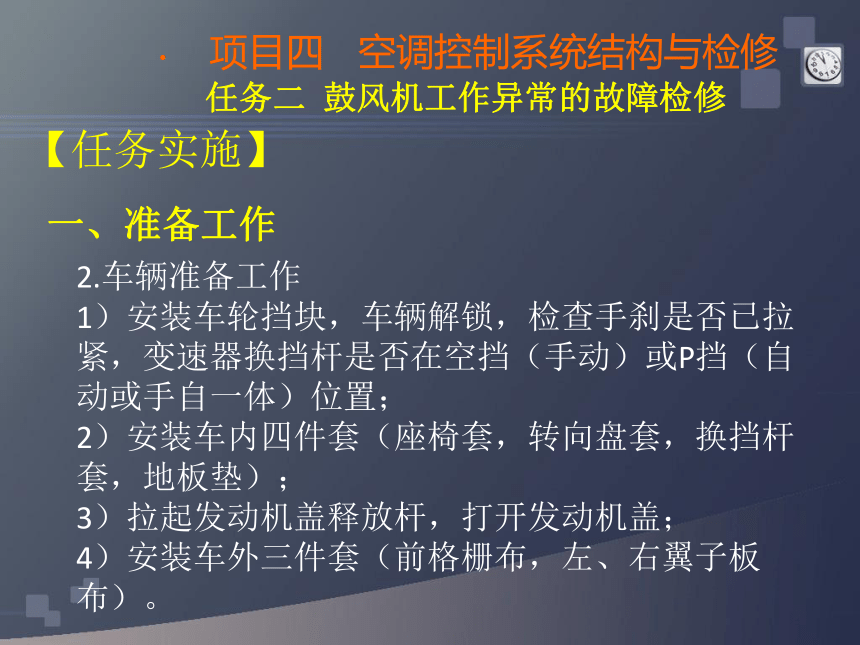

2.车辆准备工作
1）安装车轮挡块，车辆解锁，检查手刹是否已拉紧，变速器换挡杆是否在空挡（手动）或P挡（自动或手自一体）位置；
2）安装车内四件套（座椅套，转向盘套，换挡杆套，地板垫）；
3）拉起发动机盖释放杆，打开发动机盖；
4）安装车外三件套（前格栅布，左、右翼子板布）。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
二、操作步骤
1.故障现象一：鼓风机电机一直工作
检修步骤：
1）如果当点火开关位于“OFF”位置时鼓风机电机一直运转，则更换空调高速鼓风机继电器。空调高速鼓风机继电器位于发动机舱后部的前罩板上。
2）如果当点火开关位于“RUN”位置并且模式选择开关在“OFF”处时，如果鼓风机电机一直运转，则更换模式选择开关。
3）如果在所有模式选择开关下鼓风机电机都不工作，则更换模式选择开关。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
二、操作步骤
2.故障现象二：鼓风机电机不起作用
检修步骤：
1）将鼓风机开关置于位置“1”。在空调模式选择器开关与地线之间连接一个试灯。如果试灯发光，进行下一步。如果试灯不发光，更换鼓风机开关。
2）断开高速鼓风机继电器接头。在高速鼓风机继电器上连接一根熔性跨接线。如果鼓风机电机不运转，进行下一步。如果鼓风机电机运转，更换高速鼓风机继电器。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
二、操作步骤
2.故障现象二：鼓风机电机不起作用
检修步骤：
3）在熔性跨接线仍然连接的情况下，断开鼓风机电机接头，在鼓风机电机接头连接一个试
灯。如果试灯不发光，进行下一步。如果试灯发光，更换鼓风机电机。
4）在鼓风机电机接头与地线之间连接一个试灯。如果试灯发光，修理此线路中的断路。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
二、操作步骤
3.鼓风机电机电路故障诊断流程（丰田卡罗拉）
（1）电路图
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
二、操作步骤
（2）检查程序
1）检查保险丝 拆下保险丝，测量电阻。若阻值小于1Ω，则正常；否则应更换保险丝。
2）检查继电器 拆下继电器，测量继电器3-4与3-5的阻值，若小于1Ω，则正常；否则应更换继电器。
3）检查鼓风机电动机 拆下电动机，断开连接器，将蓄电池正极与端子2相连，负极与端子1相连，检查并确认电动机是否运转平稳；否则应更换鼓风机电动机。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
二、操作步骤
4）检查鼓风机电阻器 拆下鼓风机电阻器，断开连接器，测量E66/1-E66/4阻值应为3.12至3.60Ω；E66/3-E66/4阻值应为2.60至3.00Ω；E66/2-E66/4阻值应为1.67至1.93Ω；否则应更换鼓风机电阻器。
5）检查加热器控制器 拆下加热器控制器（鼓风机开关），断开连接器，鼓风机开关OFF时，测量E70/4、E70/6、E70/9、E70/10、E70/5的阻值应为10KΩ或更大；鼓风机开关LO时，测量E70/4-E70/5阻值应小于1Ω；鼓风机开关M1时，测量E70/9-E70/5阻值应小于1Ω；鼓风机开关M2时，测量E70/10-E70/5阻值应小于1Ω；鼓风机开关HI时，测量E70/6-E70/5阻值应小于1Ω；否则应更换加热器控制器（鼓风机开关）。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
二、操作步骤
6）检查线束和连接器（空调放大器-蓄电池） 点火开关ON（IG）位置时，测量E62/9-车身搭铁电压应为11至14V；点火开关OFF位置时，测量E62/9-车身搭铁电压应为低于1V；否则维修或更换线束连接器。
7）检查线束和连接器（加热器控制器-蓄电池） 点火开关ON（IG）位置时，测量E70/4-车身搭铁电压应为11至14V；点火开关OFF位置时，测量E70/4-车身搭铁电压应为低于1V；否则维修或更换线束连接器。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
二、操作步骤
8）检查线束和连接器（鼓风机电阻器-加热器控制器） 测量E66/1-E70/6阻值应小于1Ω；测量E66/3-E70/10阻值应小于1Ω；测量E66/2-E70/9阻值应小于1Ω；测量E66/4-车身搭铁阻值应小于1Ω；测量E70/5-车身搭铁阻值应小于1Ω；测量E66/1-车身搭铁阻值应为10KΩ或更大；测量E66/3-车身搭铁阻值应为10KΩ或更大；测量E66/2-车身搭铁阻值应为10KΩ或更大；否则维修或更换线束连接器。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
二、操作步骤
9）检查线束和连接器（鼓风机电动机-鼓风机电阻器、加热器控制器）测量E64/1-E66/1阻值应小于1Ω；测量E64/1-E70/6阻值应小于1Ω；测量E64/1-车身搭铁阻值应为10KΩ或更大；否则维修或更换线束连接器。
10）检查线束和连接器（鼓风机电动机-蓄电池、车身搭铁） 将连接器重新连接到空调放大器上，将连接器重新连接到鼓风机电阻器上，将连接器重新连接到加热器控制器（鼓风机开关）上，点火开关ON（IG）、鼓风机开关OFF时，测量E64/2-车身搭铁电压应低于1V；点火开关ON（IG）、鼓风机开关ON时，测量E64/2-车身搭铁电压应为11-14V；点火开关OFF、鼓风机开关OFF时，测量E64/2-车身搭铁阻值应小于1Ω；否则维修或更换线束连接器。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
三、操作结束后的6S清理步骤
1.工具设备
工具、设备应摆放整齐并清洁、归位。
2.车辆
1）取下车外三件套，盖上发动机盖；
2）取下车内四件套，取走车轮挡块；
3）车门上锁；
4）清洁车身。
3.场地
清洁场地，注意做到企业6S管理（整理、整顿、清扫、清洁、素养、安全）。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
【任务实施】
四、注意事项
1）拆装过程中，注意人身安全。
2）注意工具、设备的使用，避免损坏。
项目四 空调控制系统结构与检修
任务二 鼓风机工作异常的故障检修
总结
1.鼓风机的分类及组成；
2.鼓风机工作异常的故障原因；
3.鼓风机的控制原理。
