动态计算
开关类动态计算
一
1、动态计算步骤
方法：
“等标解”
步骤：
等
等效电路
标
标已知
解
利用欧姆定律求解
开关类动态计算
一

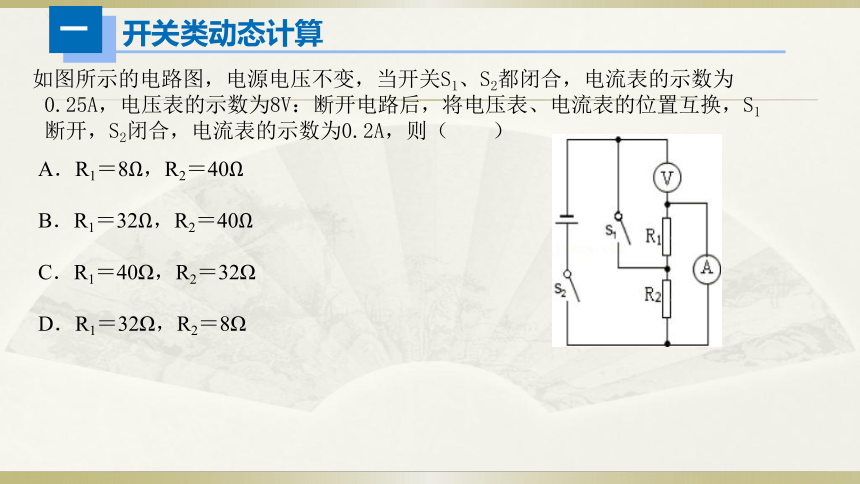

如图所示的电路图，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.25A，电压表的示数为8V：断开电路后，将电压表、电流表的位置互换，S1断开，S2闭合，电流表的示数为0.2A，则（　　）
A．R1＝8Ω，R2＝40Ω
B．R1＝32Ω，R2＝40Ω
C．R1＝40Ω，R2＝32Ω
D．R1＝32Ω，R2＝8Ω
开关类动态计算
一
2、档位问题

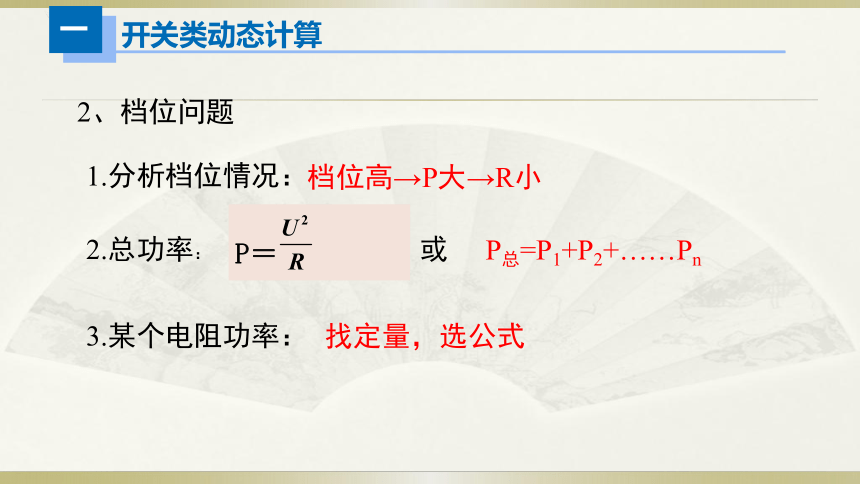

1.分析档位情况：
P＝
2.总功率： 或
P总=P1+P2+……Pn
3.某个电阻功率：
找定量，选公式
档位高→P大→R小
开关类动态计算
一
例题：

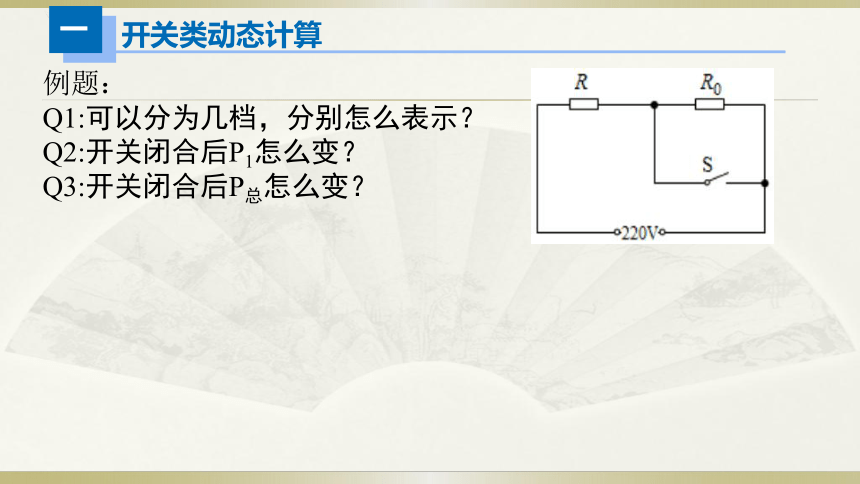

Q1:可以分为几档，分别怎么表示？
Q2:开关闭合后P1怎么变？
Q3:开关闭合后P总怎么变？
开关类动态计算
一

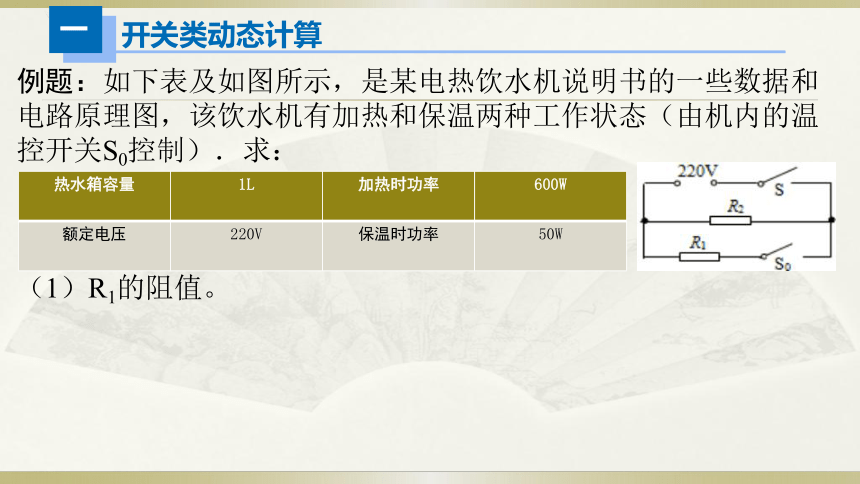

例题：如下表及如图所示，是某电热饮水机说明书的一些数据和电路原理图，该饮水机有加热和保温两种工作状态（由机内的温控开关S0控制）．求：
（1）R1的阻值。
热水箱容量 1L 加热时功率 600W
额定电压 220V 保温时功率 50W
滑变类动态计算
二
1、动态计算步骤
方法：

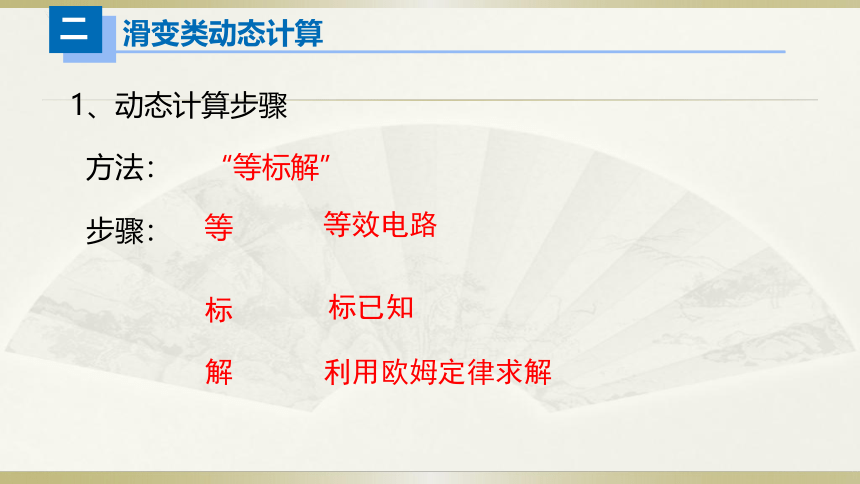

“等标解”
步骤：
等
等效电路
标
标已知
解
利用欧姆定律求解
滑变类动态计算
二
注意：
滑动变阻器的两种状态
滑动变阻器滑片在最左端时相当于没有接入电路
滑动变阻器滑片在最右端时相当于一个定值电阻接入电路
利用欧姆定律求解
例题
二

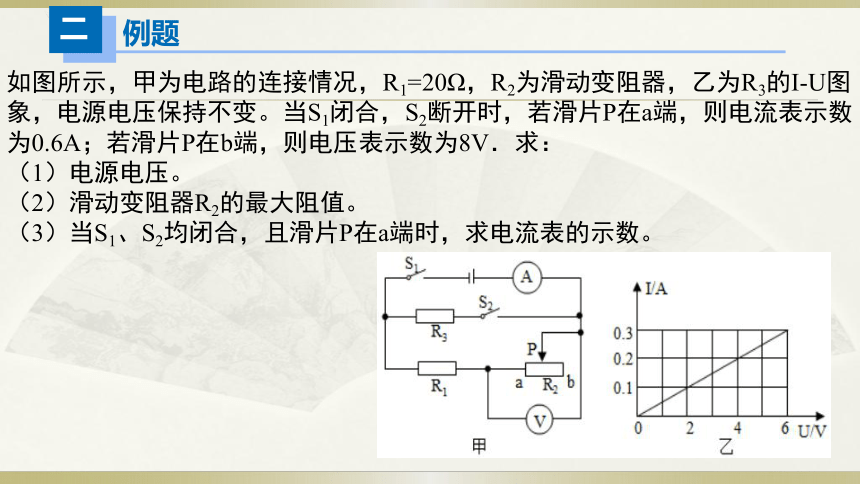

如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I-U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：
（1）电源电压。
（2）滑动变阻器R2的最大阻值。
（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
训练
三
1．如图所示，电源电压保持6V不变。灯L1的电阻为15Ω。
（1）S1、S2闭合时，电流表的示数为1A，求灯L2的电阻。
（2）S1、S2都断开时，电流表的示数为0.3A，求L3的电阻。
训练
三
2．如图所示电路中，电源电压不变，定值电阻R1＝5Ω，当S1、S2均断开时，其中一个电流表的示数是0.4A，电压表的示数是8V。
求：（1）R2的电阻
（2）电源电压
（3）当S1和S2都闭合时，电流表A 的示数是3A，求R3的阻值。
训练
三
3．如图1为一台电烤箱的铭牌，其内部简化电路如图2所示，R1和R2均为电热丝。求：
（1）电烤箱在高温挡正常工作15min所消耗的电能；
（2）高温挡正常工作的电流多大
（3）R1，R2的阻值是多少 ；
训练
三
4．某型号家用电饭锅有加热和保温两个挡位，加热挡功率大于保温挡功率。其原理如图所示，R1和R2为两个加热电阻。电饭锅在保温挡正常工作时的功率P保＝22W．已知电阻R2＝44Ω，求：
（1）电饭锅在加热挡正常工作时的功率是P加；
（2）加热电阻R1的阻值；
（3）电饭锅正常工作时，用加热挡给食物加热20min后，换用保温挡给食物加热10min。此过程中，电饭锅产生的热量Q。
训练
三
5．家用电熨斗为了适应不同衣料的熨烫需要，设计了调整温度的多挡开关。使用时，转动旋钮即可使电熨斗达到需要的低温、中温或高温。图1是电熨斗的电路图，图中电热丝R1＝96.8Ω，R2＝48.4Ω．旋转开关可以改变1、2、3、4四个接点的连接情况（如图30中的A、B、C所示）。
（1）当旋转开关置于图2中的哪种状态时，电熨斗处于低温挡位 并简述理由。
（2）电熨斗在中温挡位工作时，消耗的电功率是多少
（3）电熨斗在高温挡位工作6min消耗的电能为多少
训练
三
6．智能电饭煲具有标准加热、快速加热及保温等功能。某品牌智能电饭煲的工作电压为220V，标准加热电功率为500W，快速加热电功率为800W．其内部电路示意图如图所示，R2＝871.2Ω，当分别按照上述三个功能工作时，电路中最多有两个电阻工作。
（1）当使用快速加热功能时，开关S1、S2、S3分别处于什么状态
（2）求出电路中R3的阻值。
（3）当使用保温功能时，电饭煲的电功率为多少
训练
三
7．如图所示，闭合开关，当滑片P移动到最左端A处时，电压表示数为6V，电流表示数为0.6A：当滑片P移动到最右端B处时，电压表示数为2V．电源电压保持恒定，求：
（1）电源的电压；
（2）R的阻值；
（3）滑动变阻器的最大阻值。
训练
三
8．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，当滑片P位于b端时，A表的示数为0.25A，当滑片P位于ab的中点时，A表的示数为0.4A．电源电压是
训练
三
9．如图所示的电路中，电源电压保持不变，滑动变阻器R2的取值规格为“40Ω 1A”，闭合开关S，移动滑动变阻器R2的滑片P到中点时，电流表的示数为0.5A；移动滑动变阻器到最右端时，电流表的示数为0.3A
求：电路两端的电压U与定值电阻R1的阻值
训练
三
10．如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A．求定值电阻R0阻值和电源电压
训练
三
11．如图甲所示的电路中，R1为定值电阻，R2为变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表的示数I与电压表的示数U的变化关系如图乙所示。
求：（1）R2的最大电阻；
（2）R1的电阻；
（3）电源电压U。
训练
三
12．如图甲所示，电源电压保持不变，R0为定值电阻。闭合开关S，将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示，电源电压和滑动变阻器的最大阻值分别是多少
训练
三
13．如甲图所示的电路中，电源电压不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示。
求（1）电源电压U.
（2）R1的阻值
（3）
当滑动变阻器的滑片P滑到中点时，两表示数对应乙图哪个点？（写出计算过程）
