(共60张PPT)
光学
光的传播与反射
一
光源
1、定义：
能自行发光的物体
2、分类
自然光源：
自然形成的光源（如太阳、萤火虫等）
人造光源：
人类制造的发光体（如灯泡、蜡烛等）
3、注意：
月亮、钻石、镜子、水晶
例题
一

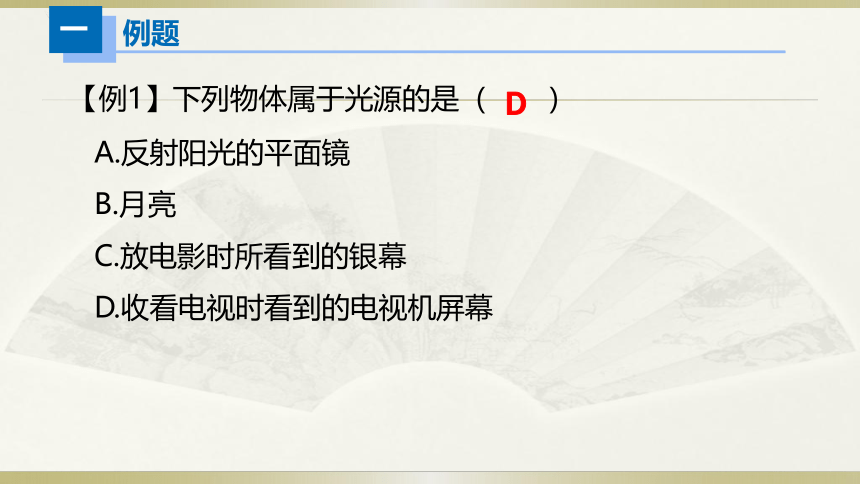

【例1】下列物体属于光源的是（ ）
A.反射阳光的平面镜
B.月亮
C.放电影时所看到的银幕
D.收看电视时看到的电视机屏幕
D
光的传播与反射
一

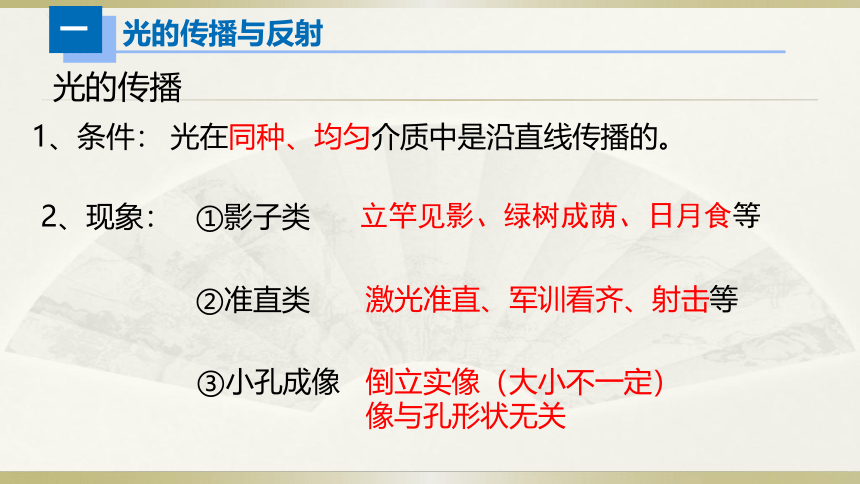

光的传播
1、条件：
光在同种、均匀介质中是沿直线传播的。
2、现象：
①影子类
立竿见影、绿树成荫、日月食等
②准直类
激光准直、军训看齐、射击等
③小孔成像
倒立实像（大小不一定）
像与孔形状无关
光的传播与反射
一
光的传播

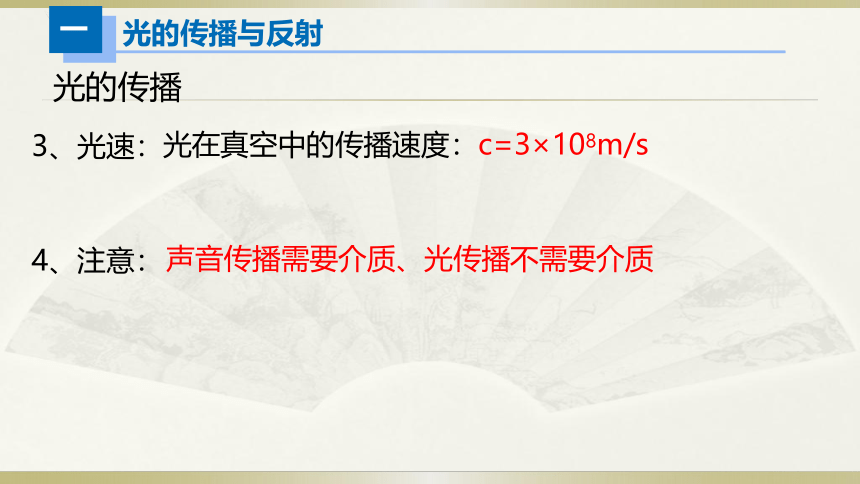

3、光速：
光在真空中的传播速度：c=3×108m/s
4、注意：
声音传播需要介质、光传播不需要介质
例题
一
如图所示，有个过路人，经过一盏灯时，灯光照射人所形成的影子长度变化是（ ）。
A．先变长后变短；
B．先变短后变长；
C．逐渐变长；
D．逐渐边短
B
光的传播与反射
一

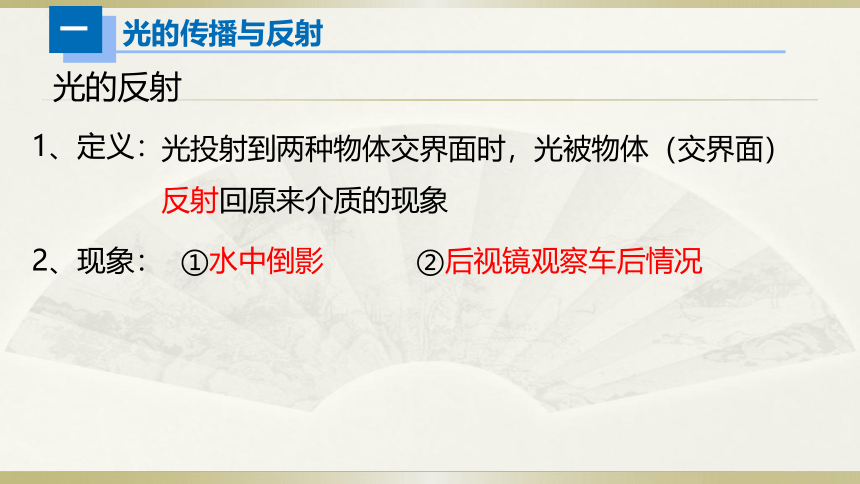

光的反射
1、定义：
2、现象：
光投射到两种物体交界面时，光被物体（交界面）反射回原来介质的现象
①水中倒影
②后视镜观察车后情况
光的传播与反射
一
光的反射

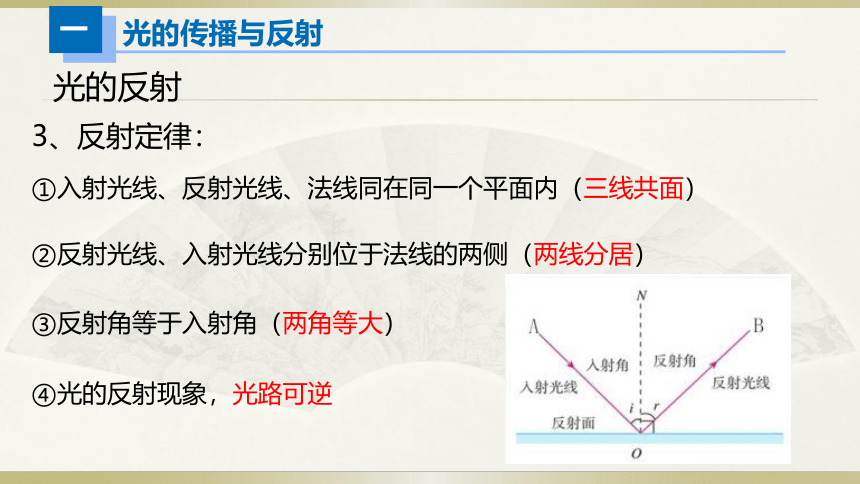

3、反射定律：
①入射光线、反射光线、法线同在同一个平面内（三线共面）
②反射光线、入射光线分别位于法线的两侧（两线分居）
③反射角等于入射角（两角等大）
④光的反射现象，光路可逆
光的传播与反射
一
镜面反射与漫反射
平行光线射到光滑表面上，反射光会平行射出,这个反射叫镜面反射。
平行光线射到粗糙表面上，反射光线会射向不同方向，这种反射叫漫反射。
光的传播与反射
一

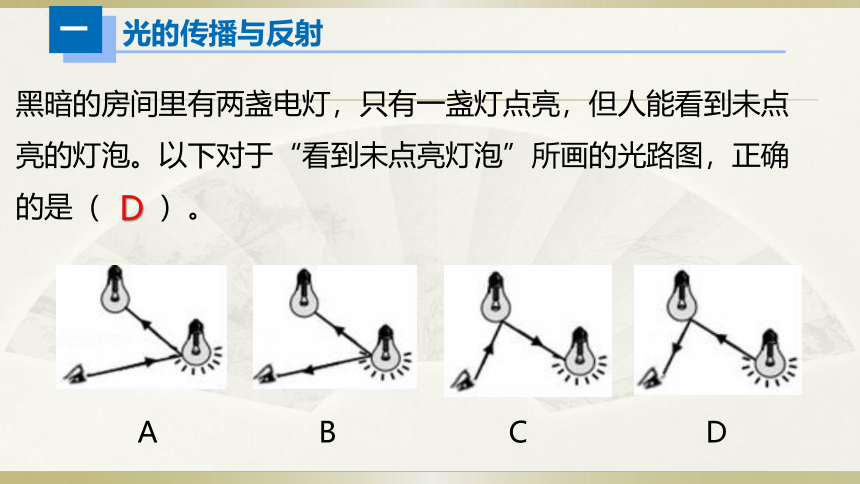

黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡。以下对于“看到未点亮灯泡”所画的光路图，正确的是（　　）。
A B C D
D
光的传播与反射
一

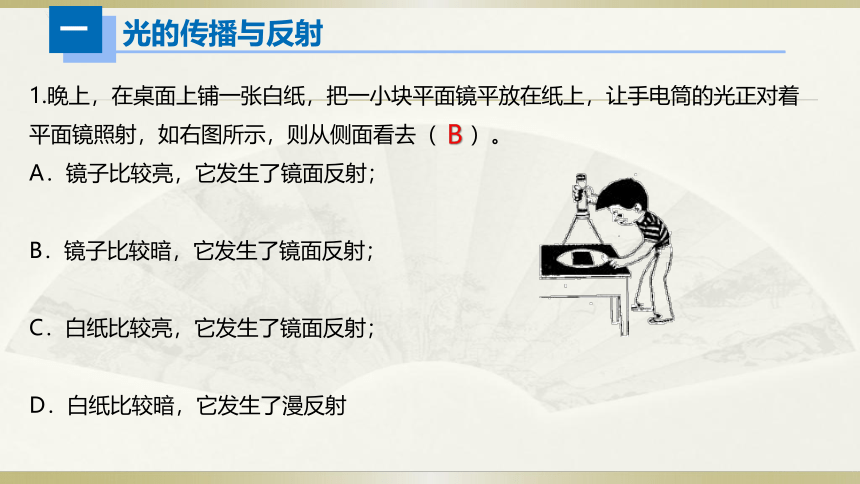

1.晚上，在桌面上铺一张白纸，把一小块平面镜平放在纸上，让手电筒的光正对着平面镜照射，如右图所示，则从侧面看去（ ）。
A．镜子比较亮，它发生了镜面反射；
B．镜子比较暗，它发生了镜面反射；
C．白纸比较亮，它发生了镜面反射；
D．白纸比较暗，它发生了漫反射
B
平面镜成像
平面镜成像
二
1、定义：
平的、光滑的、能成像的反射面叫平面镜。
2、特点：
①平面镜所成的像的大小与物的大小相等（等大）
②像与物体到平面镜的距离相等（等距）
③像和物体的连线与平面镜垂直（垂直）
平面镜成像
二
一电子钟放置在甲、乙、丙三个平面镜前的位置及示数如图，那么通过三个平面镜看到电子钟的示数分别是（　　）
A．甲12：01；乙10：51；丙10：51
B．甲10：51；乙10：51；丙10：51
C．甲12：01；乙15：01；丙12：01
D．甲10：21；乙12：01；丙10：21
平面镜成像
二
人站在平面镜前，当他向平面镜走近时，下列说法不正确的是（　　）
A．像变大，像到镜面的距离变小
B．像变大，像到镜面的距离变大
C．像大小不变，像到镜面的距离不变
D．像大小不变，像到镜面的距离变小
光的折射
三
1、定义：
光从一种介质射入另一种介质时，传播方向发生偏折的现象。
2、现象：
①筷子弯折
②海市蜃楼
3、注意事项：
光从空气射入水中，入射角为0°时，折射角也为0 °
光的折射
三
N
N′
入射角
折射角
折射光线
入射光线
空气
水
法线
界面
O


光的折射
三
4、折射定律：
①在折射现象中，折射光线、入射光线、法线在同一平面内（三线共面）；
②折射光线和入射光线分居在法线的两侧（两线分居）；
③当光从空气斜射入水等其他透明物质（玻璃、水晶等）时，折射角小于入射角；当光从水或其它透明物质斜射入空气时，折射角大于入射角。（空气角大）
④光的折射现象，光路可逆
光的色散
四
1、定义：
白光经三棱镜折射后，分解成各种颜色光的现象叫光的色散
白光经三棱镜折射后形成的彩色光带按红、橙、黄、绿、蓝、靛、紫顺序排列，我们称之为光谱。红光折射程度最轻，紫光折射程度最大。
2、三原色：
红、绿、蓝
光的色散
四
3、红外线：
红光之外的辐射叫红外线。任何物体都可以产生红外线。
5、紫外线：
在紫色光以外的看不见的光叫紫外线。紫外线的杀菌能力强
4、应用：
①红外线夜视仪
②红外线取暖器
③响尾蛇导弹
④遥控器
6、应用：
①验钞机
②消毒柜
光的色散
四
7、透明物体：
透明颜色的物体是由可以穿过它的光决定的
例如：红色眼镜，它只能允许红色的光透过，所以显示红色
8、不透明物体
不透明的物体是由它能反射的光决定的
例如：西瓜绿色，在暗室中用红光照射西瓜，那么咱们看到的西瓜则是黑色
光的色散
四
舞台赏表演时穿的连衣裙的上部是白色，下部是红色。表演开始时其他灯源关闭，只有蓝光打到演员身上，则台下观众看到演员的连衣裙颜色是（ ）。
A、上部白色，下部红色；
B、上部白色，下部蓝色；
C、上、下部都是蓝色；
D、上部蓝色，下部黑色
凸透镜成像
五
凸透镜:
凹透镜:
透镜
中间厚边缘薄
中间薄边缘厚
透镜分类
凸透镜成像
五
透镜分类
属于凸透镜的是（ ）
属于凹透镜的是（ ）
A C D
B E F
A
B
C
D
E
F
Ｇ
凸透镜成像
五
基本概念
通过两球面球心的直线
主光轴：
主光轴
凸透镜成像
五
基本概念
光心：
透镜的中心
经过它的光线传播方向不发生改变
特点：
O
O
凸透镜成像
五
凸透镜对光线作用：
基本概念
对光线有会聚作用
主光轴
O
f
焦点
F
凸透镜成像
五
凹透镜对光线作用：
基本概念
对光线有发散作用
凸透镜成像
五
基本概念
主光轴
O
f
焦点
F
焦点(F)：
平行于主轴的平行光通过凸透镜后会聚于一点。
焦距(f)：
焦点到光心的距离。
凸透镜成像
五
凸透镜三条特殊光线
F
F
凸透镜成像
五
凹透镜三条特殊光线
F
F
总结
五
1、两种透镜：
2、几个基本概念:
3、透镜对光线的作用：
　
过焦点的光线应平行于主光轴
平行于主光轴的光线应该折射过另一侧的焦点
通过光心的光线传播方向不变
凸透镜和凹透镜；
光心、主光轴、焦点、焦距；
凸透镜对光线有会聚作用。
　凹透镜对光线有发散作用。
练习
五
【例题3】根据入射光线和折射光线，在图中的虚线框内画出 适当类型的透镜.
解析：从光线的走势可以看出，甲、乙两图中光线经透镜后都
变得发散了，故甲、乙中均应为凹透镜。
甲
乙
答案：如图示，甲、乙均为凹透镜
练习
五
【迁移训练3】如图所示,一束平行于凸透镜主光轴的光线通过凸透镜后,在光屏上形成了一个最小、最亮的光斑。该凸透镜的焦距是　　　　cm。
解析:平行于凸透镜主光轴的光通过凸透镜后会聚在焦点上,焦点
到光心的距离即为焦距,故焦距为11.0 cm。
答案:11.0
凸透镜成像规律
六
光具座、凸透镜、蜡烛、光屏等
2.把蜡烛放在较远处，调节光屏位置，使蜡烛的像在光屏上成清晰的像并记录像的位置；
探究凸透镜成像规律
实验探究：
实验器材：
实验步骤：
1.按图安装光具座、固定凸透镜并记录其坐标位置；
凸透镜成像规律
六
理解物距、像距、焦距概念
F
F
2F
2F
物距u
像距 v
凸透镜成像规律
六
F
F
2F
2F
物距u
像距 v
分别使物距u在
1.大于二倍焦距（u>2f）
2.大于一倍焦距小于二倍焦距（f3.小于一倍焦距（u的范围内，观察烛焰通过凸透镜在光屏上成像的变化
凸透镜成像规律
六
大于2倍焦距
倒立、缩小、实像
①当u＞2 f 时
照相机原理
凸透镜成像规律
六
等于2倍焦距
倒立、等大、实像
②当u=2 f 时
凸透镜成像规律
六
小于2倍焦距
大于1倍焦距
倒立、放大、实像
③当f投影仪、幻灯机
凸透镜成像规律
六
等于1倍焦距
不成像
④当u= f 时
凸透镜成像规律
六
小于1倍焦距
正立、放大、虚像
⑤当u＜f 时
放大镜
凸透镜成像规律
六
F
F
f
透镜被挡住一部分或透镜残缺，对成像的影响
仍能成完整的像，但像变暗了。
凸透镜成像规律
六
成像规律
见下表
物体到凸透镜的距离 像距 成像的性质 应用
正倒立 大小变化 虚实情况 u>2f 2f>v>f 倒立 缩小 实 照相机
U=2f V=2f 倒立 等大 实
2f>u>f v>2f 倒立 放大 实 幻灯机
U=f 不 成 像
u凸透镜成像规律
六
O
F
F
2F
2F
凸透镜成像规律
六
分析与结论
1.在实验中，你能发现实像和虚像的分界点在什么位置吗？
焦点是实像和虚像的分界点
2.在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
二倍焦距是缩小像和放大像的分界点
凸透镜成像规律
六
分析与结论
3、什么情况下像和物体在凸透镜两侧？
什么情况下像和物体在凸透镜同侧？
成实像时物像异侧，成虚像时物像同侧
凸透镜成像规律
六
分析与结论
4、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
凸透镜成像规律
六
分析与结论
凸透镜成像规律
六
分析与结论
4、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
物距减少 像距增大
即物像同方向移动
像跟着物体在移动
凸透镜成像规律
六
分析与结论
一倍焦距分虚实；二倍焦距分大小。
实像总是异侧倒；物近像远像变大。
虚像总是同侧正；物远像近像变小。
像的大小像距定；像儿跟着物体跑。
练习
六
小明在探究凸透镜成像规律时，蜡烛与光屏分别置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛放在如图所的a、b、c、d四点，分别调整光屏的位置。当把蜡烛位于______点时，屏上出现放大的像；当蜡烛位于_______点时，无论怎样移动光屏，在光屏上都找不到像。
a
b
c
d
F
2f
b或c
d
练习
六
小周同学在探究凸透镜成像规律实验时，在光屏上得到清晰的与烛焰等大的像，保持凸透镜位置不变，为了得到清晰缩小的像，他应该（ ）
A.让蜡烛远离透镜，同时让光屏也远离透镜
B.让蜡烛远离透镜，同时让光屏靠近透镜
C.让蜡烛靠近透镜，同时让光屏也靠近透镜
D.让蜡烛靠近透镜，同时让光屏远离透镜
B
练习
六
将物体放在凸透镜前16厘米处，在光屏上得到倒立缩小的像，则凸透镜的焦距可能是（ ）
Ａ、10cm Ｂ、7cm
Ｃ、8cm Ｄ、16cm
B
练习
六
在探究凸透镜成像实验中，当物距为20厘米时，得到一个倒立缩小的实像，此时像距为13厘米，则凸透镜的焦距是（ ）
A、f >20cm
B、13cmC、10cmD、6.5cmD
眼睛和眼镜
七
眼睛的结构
睫状体
角膜
晶状体
视网膜
瞳孔
玻璃体
睫状体
视网膜相对于一个光屏
角膜、晶状体的共同作用相对于一个焦距可调的凸透镜
眼睛和眼镜
七
工作原理
当观看远处物体时，物体发出的光，经凸透镜折射后，在视网膜上成倒立缩小的实像。所成的像通过视神经传给大脑，人就可以看见物体了。
眼睛和眼镜
七
近视眼的成因与矫正
近视眼成因
晶状体太厚，折光能力太强，或者眼球在前后方向上太长，成像于视网膜前。
近视眼矫正
配戴用凹透镜做成的近视眼镜
眼睛和眼镜
七
远视眼的成因与矫正
远视眼成因
晶状体太薄，折光能力太弱，或者眼球在前后方向上太短，成像于视网膜后。
远视眼矫正
配戴用凸透镜做成的远视眼镜
练习
七
同学在学习“眼球折光系统”一节时，制作了一个眼球模型，如图所示。模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是 ( ) 。
A 、远视眼模型，用凸透镜矫正；B 、近视眼模型，用凹透镜矫正；
C 、近视眼模型，用凸透镜矫正；D 、远视眼模型，用凹透镜矫正
B
