动态分析
滑变类动态分析
一

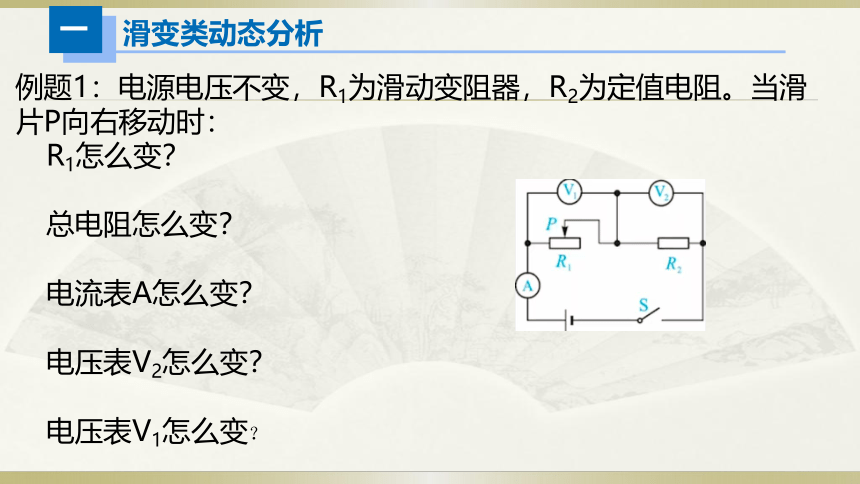

例题1：电源电压不变，R1为滑动变阻器，R2为定值电阻。当滑片P向右移动时：
R1怎么变？
总电阻怎么变？
电流表A怎么变？
电压表V2怎么变？
电压表V1怎么变？
滑变类动态分析
一
方法：
箭头法
串联
步骤：
S1标滑变
S2找不变
S3箭头法（测滑变的电压表变化相同，其余都相反）
滑变类动态分析
一

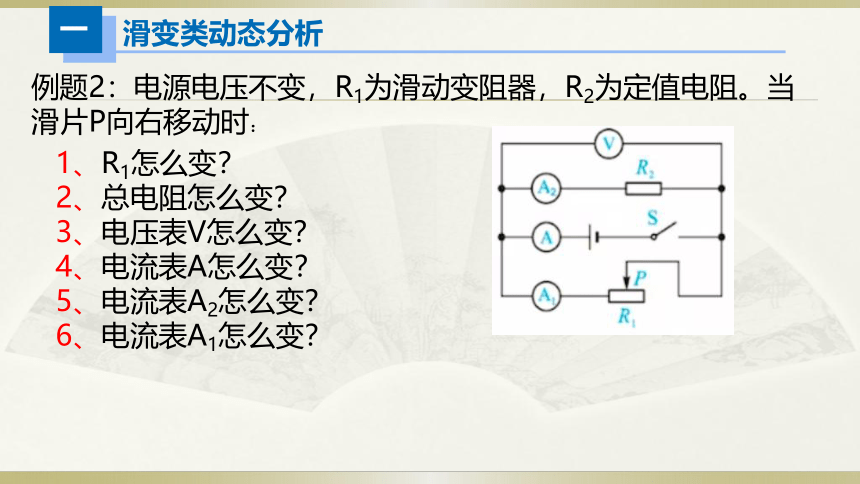

例题2：电源电压不变，R1为滑动变阻器，R2为定值电阻。当滑片P向右移动时：
1、R1怎么变？
2、总电阻怎么变？
3、电压表V怎么变？
4、电流表A怎么变？
5、电流表A2怎么变？
6、电流表A1怎么变？
滑变类动态分析
一

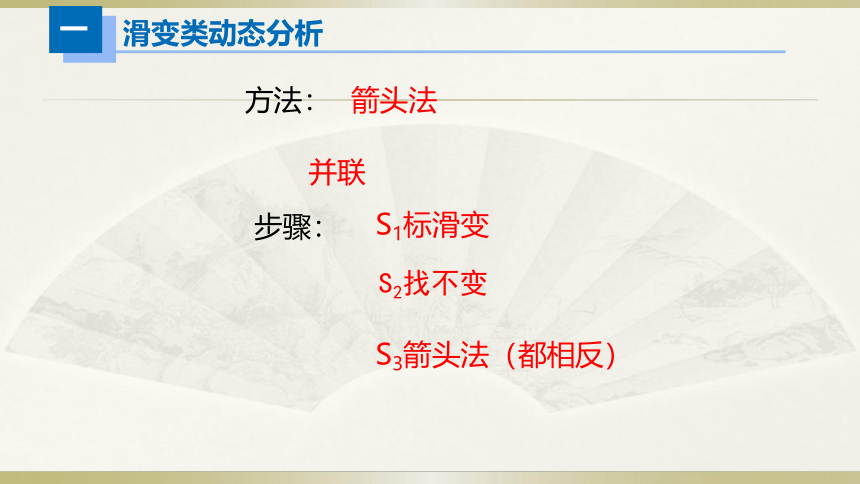

方法：
箭头法
并联
步骤：
S1标滑变
S2找不变
S3箭头法（都相反）
滑变类动态分析
一

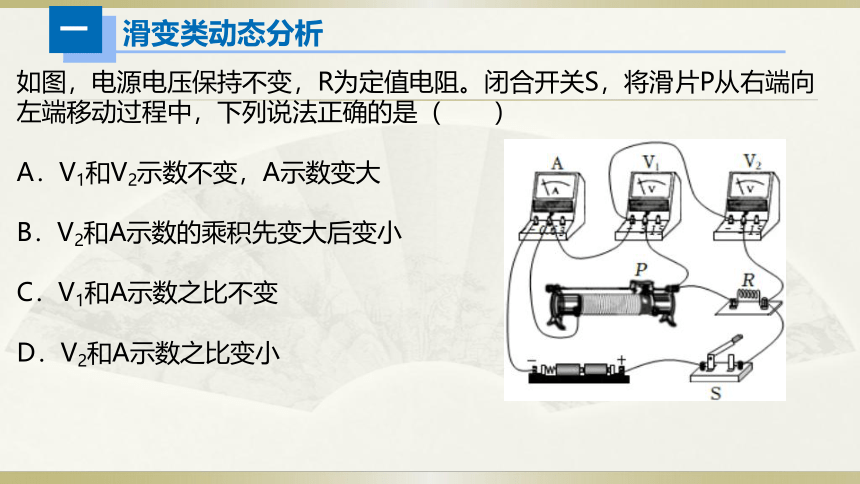

如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（　　）
A．V1和V2示数不变，A示数变大
B．V2和A示数的乘积先变大后变小
C．V1和A示数之比不变
D．V2和A示数之比变小

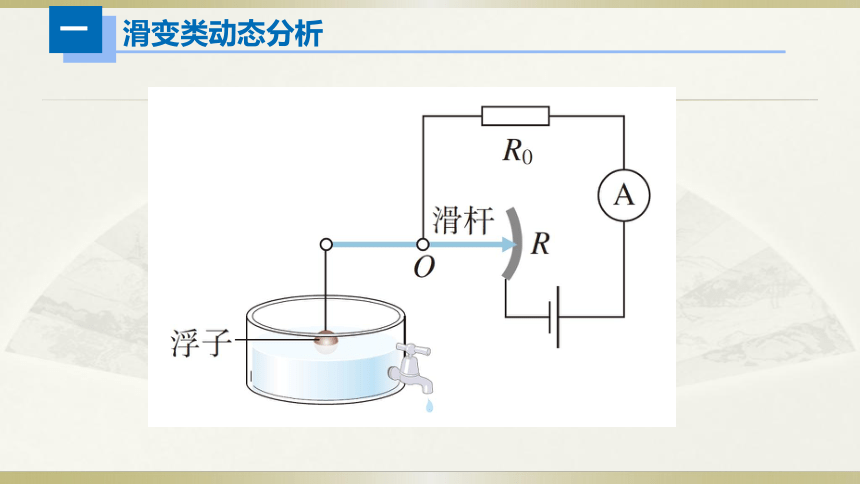

滑变类动态分析
一
电磁类动态分析
二
一、安培定则
1、内容：
用右手握螺线管，让四指弯向螺线管电流的方向，则大拇指所指的那端就是螺线管的N极。
2、技巧：
“上左N，下右N”
电磁类动态分析
二
练习
二
如图所示，根据磁感线的方向，可以判断(　　)。
A．a为电源的正极，b为小磁针的S极；
B．a为电源的负极，b为小磁针的N极；
C．a为电源的负极，b为小磁针的S极；
D．a为电源的正极，b为小磁针的N极
电磁类动态分析
二
如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是(　)
A．通电螺线管的左端为S极；
B．通电螺线管外A点的磁场方向向右；
C．小磁针一直保持静止；
D．小磁针N极向左转动
电磁类动态分析
二
图中的两个线圈套在光滑的玻璃管上，导线柔软，可以自由滑动，开关S闭合后，(　　)。
A．两线圈左右分开；
B．两线圈向中间靠拢；
C．两线圈静止不动；
D．两线圈先左右分开，然后向中间靠拢
电磁类动态分析
二
二、电磁铁影响因素
1、电流大小对磁性的影响：
S
a
S
a
结论：
匝数一定时，通入的电流越大，电磁铁的磁性越强。
电磁类动态分析
二
2、匝数对磁性的影响：
二、电磁铁影响因素
S
a
b
结论：
电流一定时，外形相同的磁铁匝数越多，电磁铁的磁性越强。
电磁类动态分析
二
如图,弹簧下面挂着一块铁块，当滑片向a端滑动时,则（ ）。
A、弹簧被拉的更长,电流表示数增大；
B、弹簧缩短,电流表示数变小；
C、弹簧缩短,电流表示数变大 ；
D、弹簧被拉的更长,电流表示数变小
电路设计
三
2.用电器与用电器
1.开关与用电器
①开关闭合，用电器工作
②开关闭合，用电器不工作
①只能同时工作
②能同时工作，也能单独工作
电路设计
三
3.开关与开关
①同时闭合，用电器工作
②任意闭合一个，用电器工作
电路设计
三
举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是（　　）
