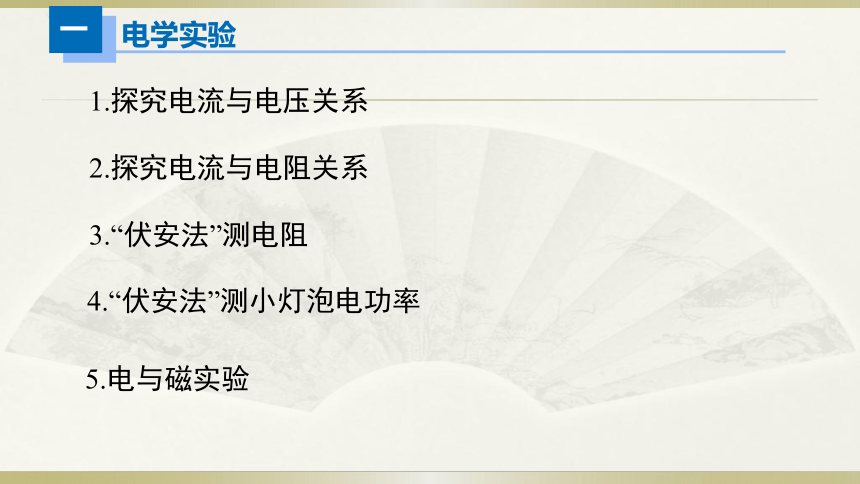

电学实验
电学实验
一
1.探究电流与电压关系
2.探究电流与电阻关系
3.“伏安法”测电阻
4.“伏安法”测小灯泡电功率
5.电与磁实验
“伏安法”测电功率
一
1.实验原理：
P=UI
2.滑动变阻器作用：
①保护电路②调节灯泡两端电压
3.多次测量的目的：
减小误差
“伏安法”测电功率
一

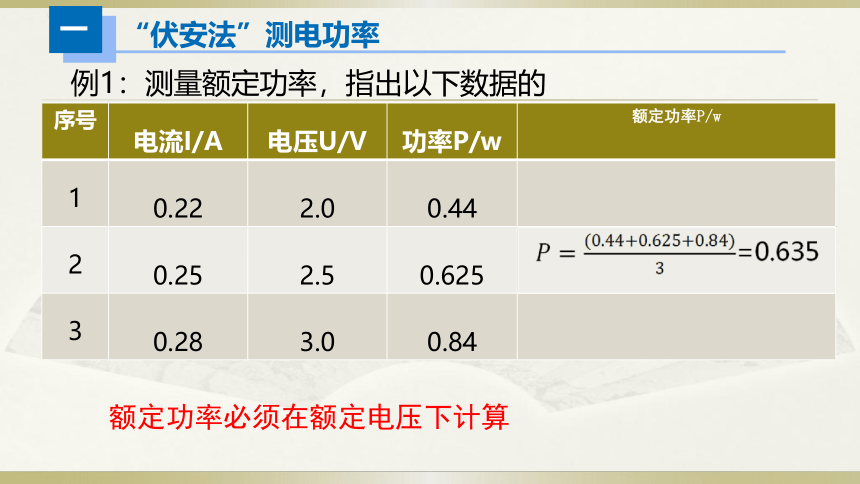

例1：测量额定功率，指出以下数据的
序号 电流I/A 电压U/V 功率P/w 额定功率P/w
1 0.22 2.0 0.44
2 0.25 2.5 0.625 =0.635
3 0.28 3.0 0.84
额定功率必须在额定电压下计算
“伏安法“测电功率
一

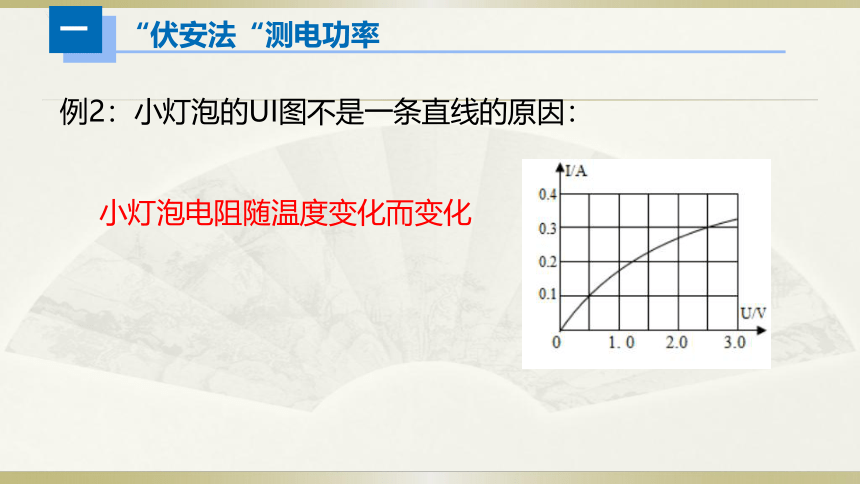

例2：小灯泡的UI图不是一条直线的原因：
小灯泡电阻随温度变化而变化
特殊法测电功率
二

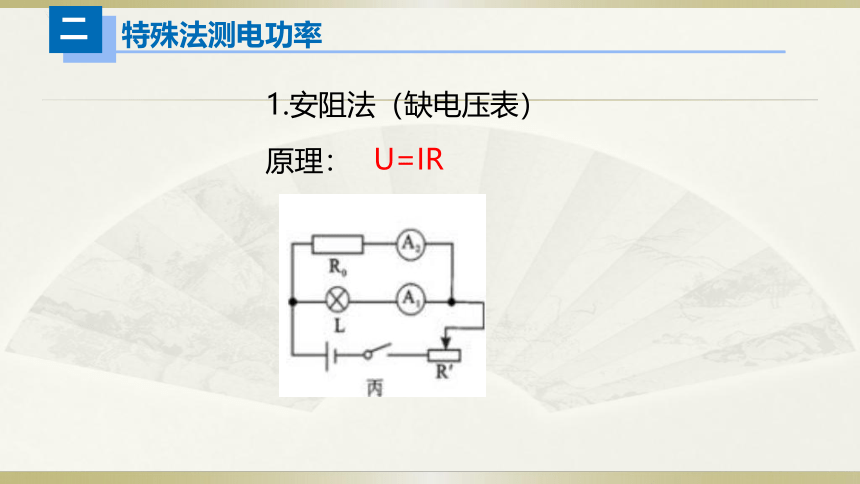

1.安阻法（缺电压表）
原理：
U=IR
特殊法测电功率
二

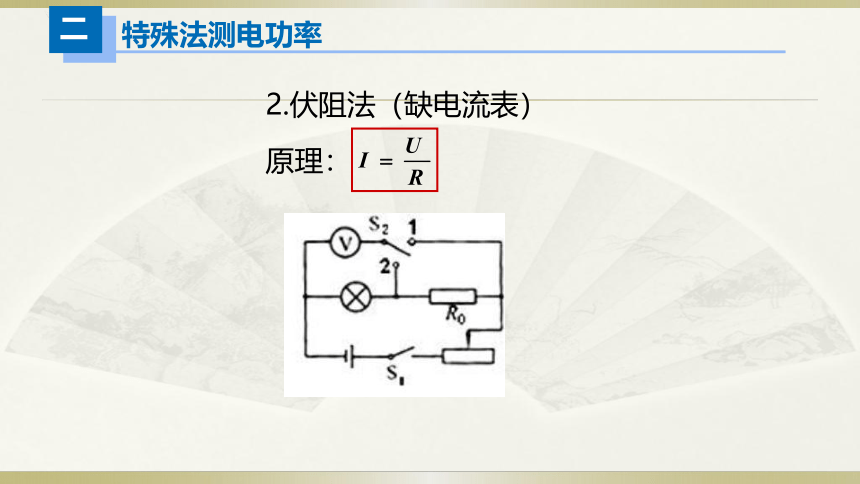

2.伏阻法（缺电流表）
原理：
特殊法测电功率
二
3.等效替代法
原理：
电阻箱阻值替代小灯泡阻值
力学计算
力学计算
一
1.压强计算
2.浮力计算
3.功与功率计算
4.机械效率计算
压强计算
一
固体压强
1.定义：
2.公式：
物体所受的压力与受力面积之比叫压强
3.单位：
P—用Pa表示，专用名称是帕斯卡
4.单位换算：
1m2=1×104cm2 1m3=1×106cm3
5：固体压强公式也可以用于液体压强，但只适用于柱体
压强计算
一
液体压强
1.影响因素：
2.公式：
①液体密度 ②深度
3.单位：
P—用Pa表示，专用名称是帕斯卡
4.深度：
p=ρgh
到自由液面的高度（到水面的高度）
压强计算
一
h——表示液体的深度 ，单位为米 (m ）
ρ——液体的密度，单位千克/米3（kg/m3）
g——常数，大小为9.8N/kg
压强公式中的物理量及其单位
P——表示液体的压强，单位为帕（Pa）。
p=ρgh
公式中的物理量单位全部使用国际单位。
压强计算
一
20cm
50cm
A
④深度h：指液面到某点的竖直距离，而不是高度。
A点的深度为_____cm
30
p=ρ液gh
深度h
A
深度h
浮力计算
二
浮力
一切浸入液体（或气体）中的物体，都要受到液体（或气体）对它向上的力，此力叫浮力。
1.定义：
2.产生：
物块下部压强大，上部压强小，上下形成了压力差；
此压力差就是浮力
压力差法：
浮力计算
二
浮力
3.方向：
浮力方向总是竖直向上
4.测量：
称重法：
浮力计算
二
阿基
1.内容：
浸入液体中的物体，受到向上的浮力，浮力大小等于它排开的液体受到的重力—阿基米德原理。
2.公式：
浸没： V排= V物
浮力计算总结
二
阿基米德原理的内容：
浸在液体中的物体受到向上的浮力，浮力的大小等于它排开液体所受的重力。
F浮的求法
（1）称重法：
（2）压力差法：
（3）公式法：
功与功率计算
三
功
1.定义：
功：如果一个力作用在物体上，物体在这个力的方向上移动了一段距离，这个力对物体做了功（功用W表示）
2.两个必要因素：
F
S
作用在物体上的力
物体在力的方向上移动的距离
功与功率计算
三
W＝Fs
5.单位：
焦耳（简称焦）J
6.物理意义：
1 N的力使物体在力的方向上，通过1 m的距离时所做的功为1 J。
4. 公式：
功与功率计算
三
1.物理意义：
表示物体做功快慢的物理量。
2.定义：
功与做功所需时间之比叫做功率。
3.公式：
功率＝
功
时间
P =
W
t
4.单位：
瓦特(W)
千瓦 （kW）
5.换算关系：
1kW=103W 1W=1J/s
功与功率计算
三
6.①另外两种公式：
P =
W
t
=
Fs
t
=
Fv
F表示物体受的力， v表示物体的运动速度。
适用条件：F与v在同一条直线上。
7.②另外两种公式：
W=Gh=mgh
机械效率计算
四
1.有用功（W有）：
为了达到工作目的，必须做的功。
2. 额外功（W额）：
为了达到工作目的，并非我们所需要但又不得不做的功。
3. 总功（W总）：
动力所做的所有功。
W总 = W有 + W额
4. 关系：
机械效率计算
四
1.物理意义：
在使用机械工作时，有用功在总功中所占的比例越多越好。它反映了机械的一种性能，物理学中表示为机械效率。
2.定义：
有用功跟总功的比值。
3. 公式：
注意：使用任何机械都不可避免地要做额外功，有用功总是小于总功，所以机械效率总是小于1的。机械效率通常用百分比表示。
机械效率计算
四
F
总功：对机械的拉力F所做的功
h
G
T
W总＝Fs
有用功：物体克服重力做的功
匀速竖直向上提升物体时W有用＝Gh
s
总功
有用功
机械效率计算
四
如图，f为摩擦力，L为物体移动距离，F为拉力，S为绳子自由端走的距离
W有=fL，W总=WF=FS,
机械效率计算
四
如图，h为斜面高，S为斜面长，G为物重，F为沿斜面对物体的拉力
W有用=Gh，W总=FS
W额=W总-W有用
W额=fS→f
机械效率计算
四
W有＝Gh W总 ＝Fs
W有用
W总
η＝ ×100%
