电路识别
电路三种状态
一
电路的三种状态

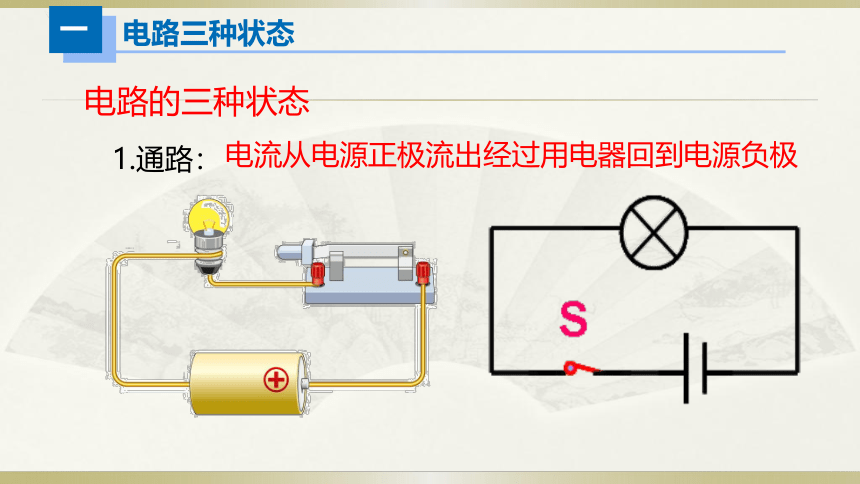

1.通路：
电流从电源正极流出经过用电器回到电源负极
电路三种状态
一
电路的三种状态

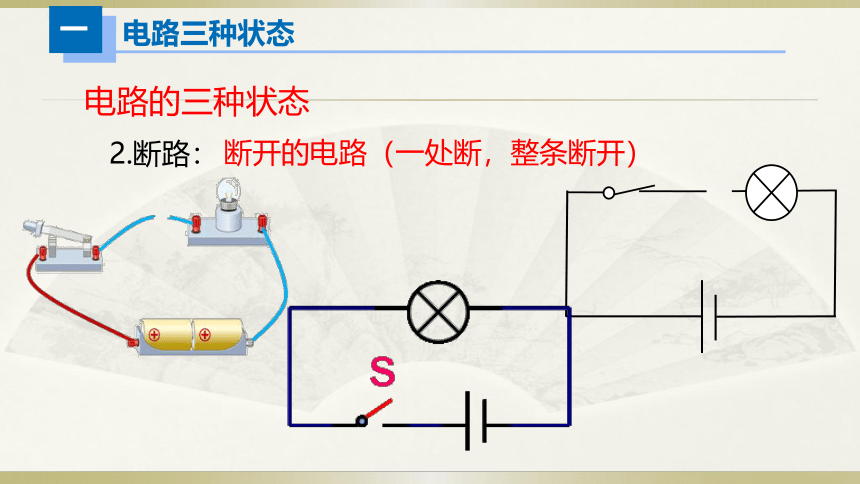

2.断路：
断开的电路（一处断，整条断开）
电路三种状态
一
电路的三种状态

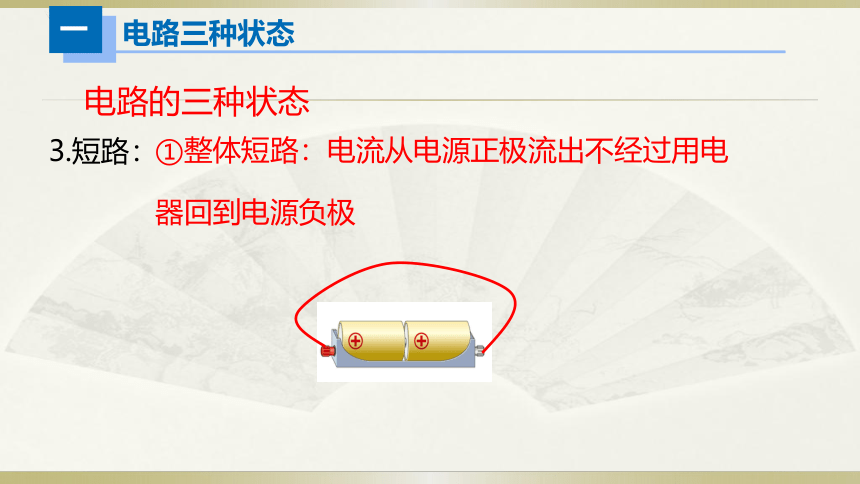

3.短路：
①整体短路：电流从电源正极流出不经过用电器回到电源负极
电路三种状态
一
电路的三种状态

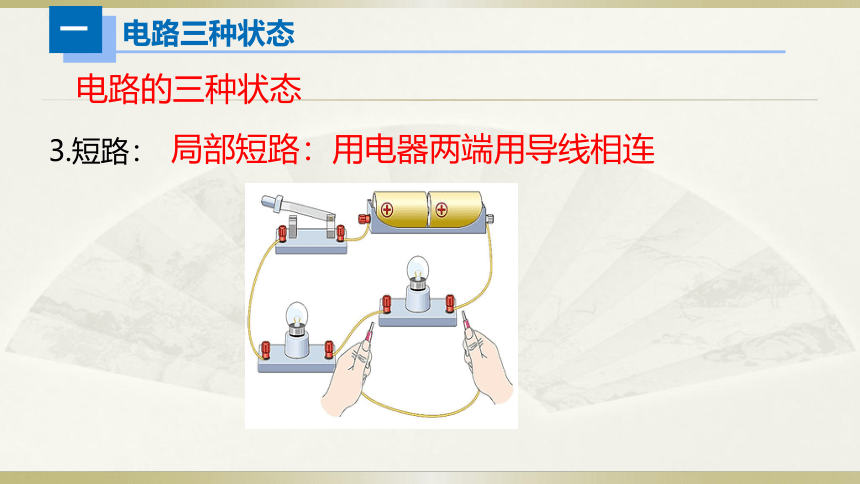

3.短路：
局部短路：用电器两端用导线相连
电路三种状态
一
如图所示电路中，下列关于灯泡L1、L2、L3连接的说法中不正确的是（　　）
A．S1、S2都断开，L1、L3串联
B．S1、S2都闭合，L2、L3并联
C．S2断开，S1闭合，L2、L3串联
D．S2断开，S1闭合，只有L3能发光
电路三种状态
一

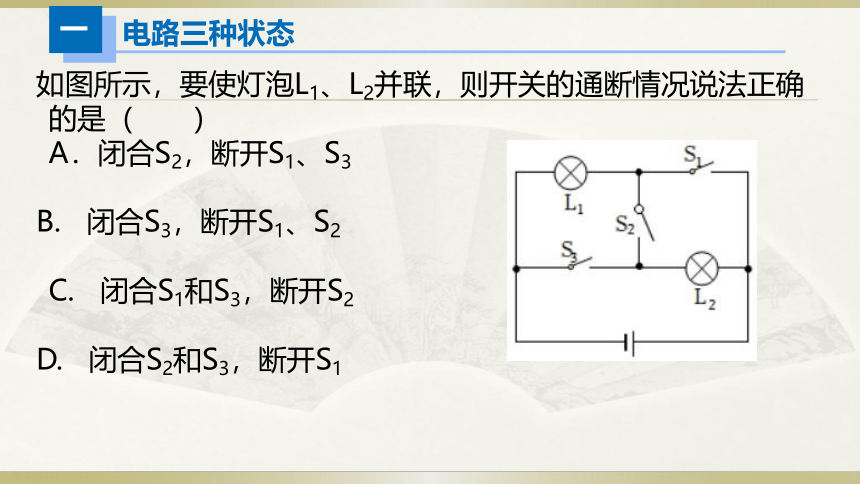

如图所示，要使灯泡L1、L2并联，则开关的通断情况说法正确的是（　　）
A．闭合S2，断开S1、S3
B. 闭合S3，断开S1、S2
C. 闭合S1和S3，断开S2
D. 闭合S2和S3，断开S1
电路三种状态
一

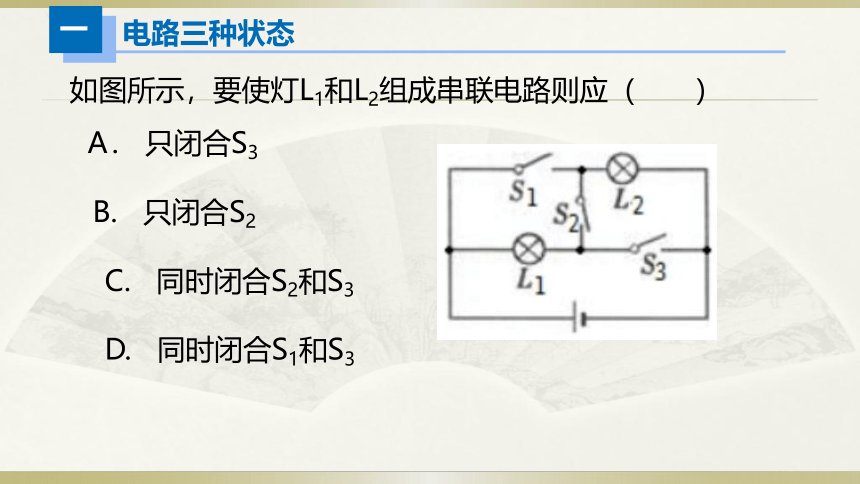

如图所示，要使灯L1和L2组成串联电路则应（　　）
A． 只闭合S3
B. 只闭合S2
C. 同时闭合S2和S3
D. 同时闭合S1和S3
辨析串并联电路
二

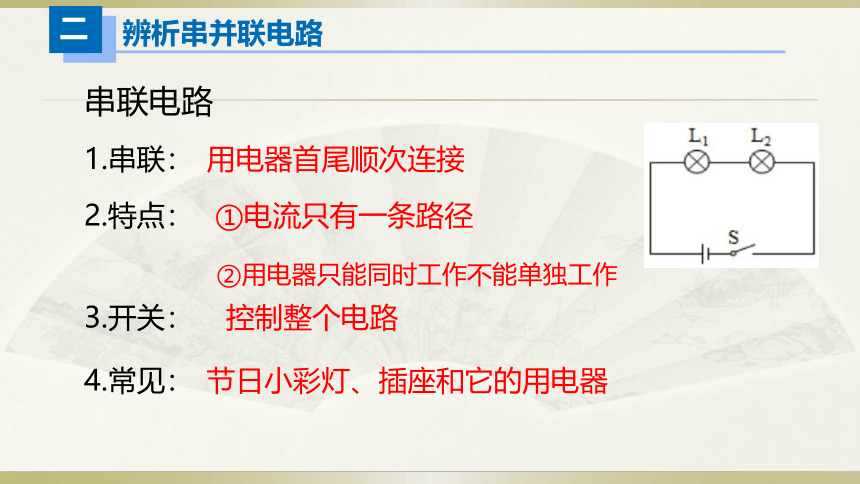

串联电路
1.串联：
用电器首尾顺次连接
2.特点：
①电流只有一条路径
②用电器只能同时工作不能单独工作
3.开关：
控制整个电路
4.常见：
节日小彩灯、插座和它的用电器
辨析串并联电路
二
并联电路
1.并联：
用电器首尾并列连接
2.特点：
①电流有多条路径
②用电器既可以同时工作也可以独立工作
3.开关：
①干路开关控制整个电路
②支路开关控制该条支路
4.常见：
家庭电路、路灯
电表找对象
三
电流表找对象
方法：
“断表法”
1.
把电流表断开
2.
不工作的用电器
电表找对象
三
如图，能正确测量通过L1电流的电路是（ ）
甲
乙
丙
丁
电表找对象
三
电表找对象
三
电表找对象
三
电压表找对象
方法：
“抱抱法”
注意：
不能同时测电源和用电器两端的电压
电表找对象
三
电压表找对象
电表找对象
三
电压与电压表
三
串并联UIR关系
四
串联：
等流分压
I=I2=I3 U=U1+U2
并联：
等压分流
I+I2+I3 U=U1=U2
串并联UIR关系
四
R2
U
I
R1
U1
U2
I2
I1
R=R1+R2
I1
I
I2
R2
R1
U
R-电阻并联的总电阻。
串并联UIR
四
串联电路 并联电路
电流 I＝I1＝I2 I＝I1＋I2
电压 U＝U1＋U2 U＝U1＝U2
电阻 R总＝R1＋R2
串、并联电路电流、电压规律总结
例题
四
例题2：如图所示的电路中，闭合开关S后，电压表V1的示数为10V，电压表V2的示数是3V，那么R1两端的电压为 V；若A1的示数是0.3A，则A2的示数是 A。
电路设计
五
2.用电器与用电器
1.开关与用电器
①开关闭合，用电器工作
②开关闭合，用电器不工作
①只能同时工作
②能同时工作，也能单独工作
电路设计
五
3.开关与开关
①同时闭合，用电器工作
②任意闭合一个，用电器工作
电路设计
五
例题9：给你下列器材：一只红灯泡，一只绿灯泡，一只电铃，一个电池组，两只开关S1和S2，若干条导线。请按要求设计一个报警器的电路。要求：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同时红灯亮，表示有情况。请你根据上述要求在方框中画出电路图。电铃的符号为“ ”。
电路设计
五
举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是（　　）
