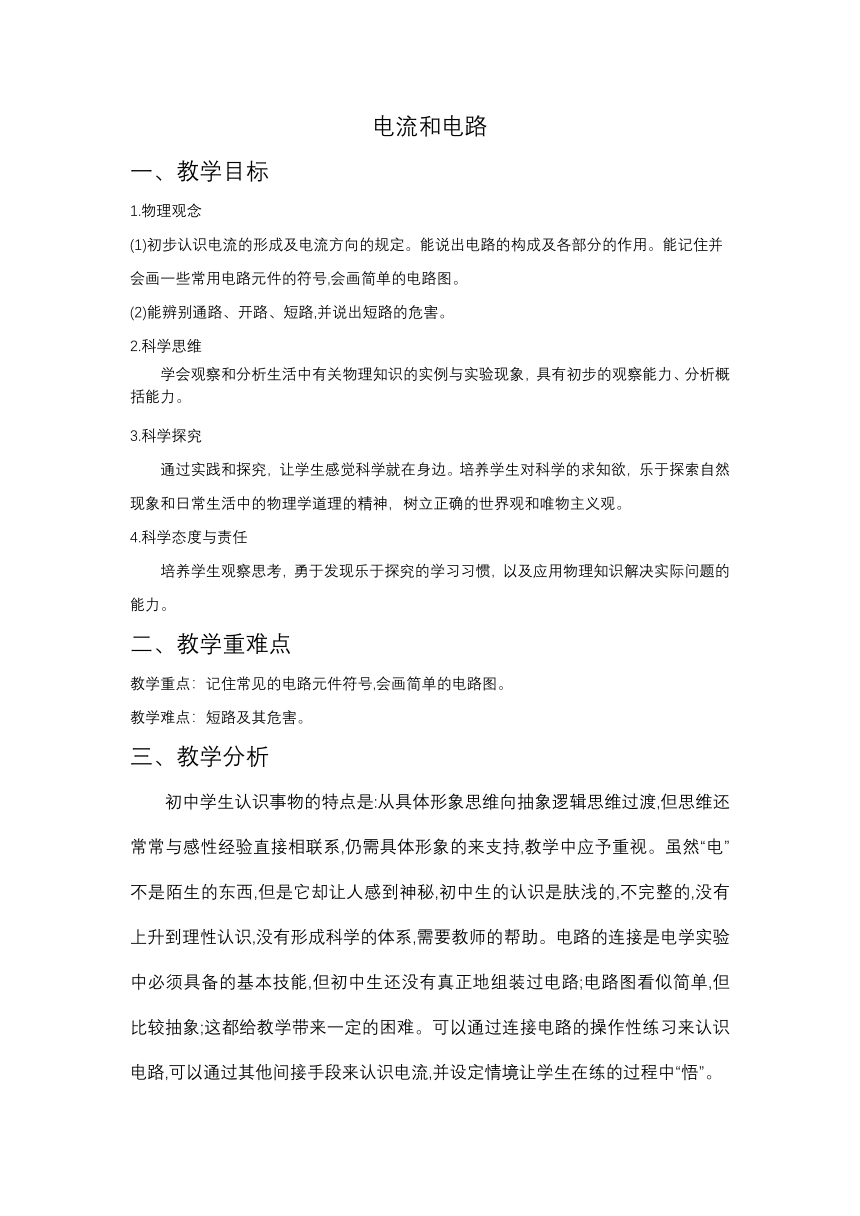

电流和电路
一、教学目标
1.物理观念
(1)初步认识电流的形成及电流方向的规定。能说出电路的构成及各部分的作用。能记住并会画一些常用电路元件的符号,会画简单的电路图。
(2)能辨别通路、开路、短路,并说出短路的危害。
2.科学思维
学会观察和分析生活中有关物理知识的实例与实验现象，具有初步的观察能力、分析概括能力。
3.科学探究
通过实践和探究，让学生感觉科学就在身边。培养学生对科学的求知欲，乐于探索自然现象和日常生活中的物理学道理的精神，树立正确的世界观和唯物主义观。
4.科学态度与责任
培养学生观察思考，勇于发现乐于探究的学习习惯，以及应用物理知识解决实际问题的能力。
二、教学重难点
教学重点：记住常见的电路元件符号,会画简单的电路图。
教学难点：短路及其危害。
三、教学分析
初中学生认识事物的特点是:从具体形象思维向抽象逻辑思维过渡,但思维还常常与感性经验直接相联系,仍需具体形象的来支持,教学中应予重视。虽然“电”不是陌生的东西,但是它却让人感到神秘,初中生的认识是肤浅的,不完整的,没有上升到理性认识,没有形成科学的体系,需要教师的帮助。电路的连接是电学实验中必须具备的基本技能,但初中生还没有真正地组装过电路;电路图看似简单,但比较抽象;这都给教学带来一定的困难。可以通过连接电路的操作性练习来认识电路,可以通过其他间接手段来认识电流,并设定情境让学生在练的过程中“悟”。

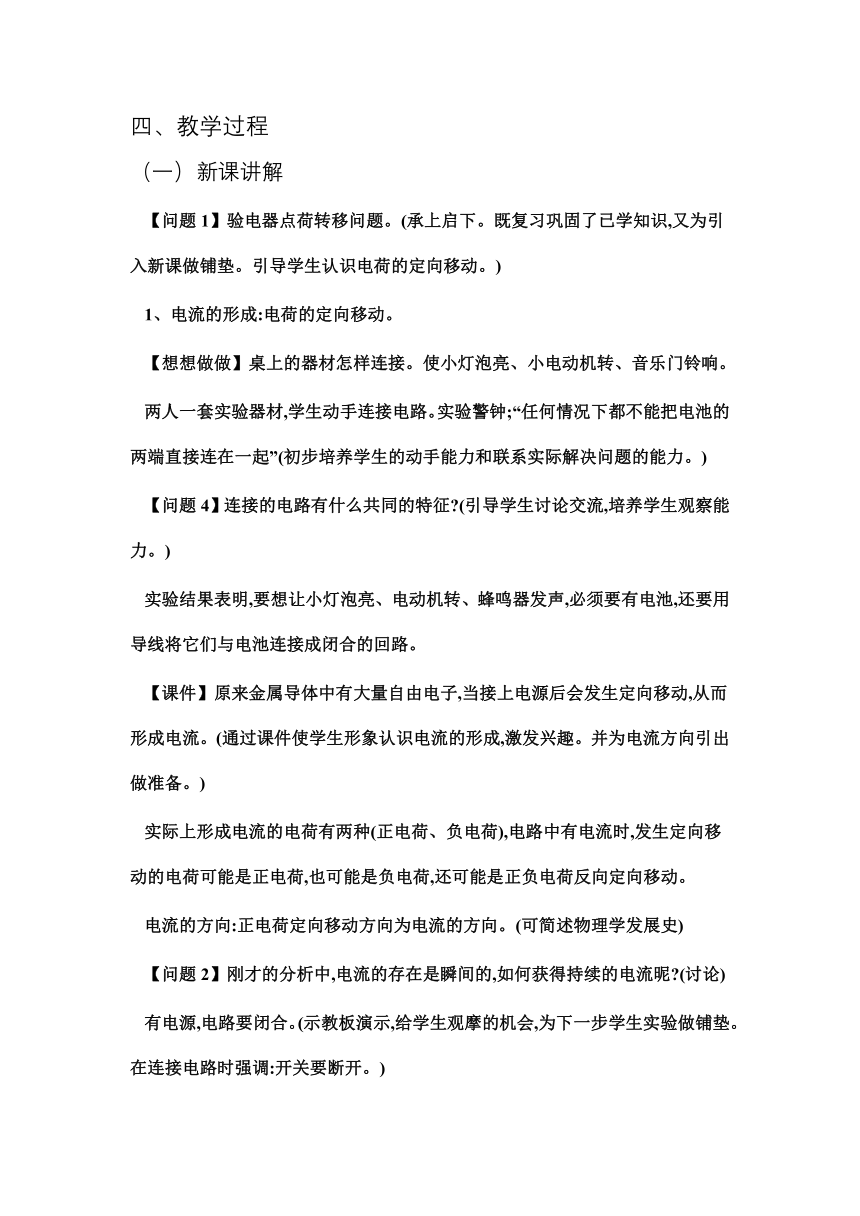

教学过程
（一）新课讲解
【问题1】验电器点荷转移问题。(承上启下。既复习巩固了已学知识,又为引入新课做铺垫。引导学生认识电荷的定向移动。)
1、电流的形成:电荷的定向移动。
【想想做做】桌上的器材怎样连接。使小灯泡亮、小电动机转、音乐门铃响。
两人一套实验器材,学生动手连接电路。实验警钟;“任何情况下都不能把电池的两端直接连在一起”(初步培养学生的动手能力和联系实际解决问题的能力。)
【问题4】连接的电路有什么共同的特征 (引导学生讨论交流,培养学生观察能力。)
实验结果表明,要想让小灯泡亮、电动机转、蜂鸣器发声,必须要有电池,还要用导线将它们与电池连接成闭合的回路。
【课件】原来金属导体中有大量自由电子,当接上电源后会发生定向移动,从而形成电流。(通过课件使学生形象认识电流的形成,激发兴趣。并为电流方向引出做准备。)
实际上形成电流的电荷有两种(正电荷、负电荷),电路中有电流时,发生定向移动的电荷可能是正电荷,也可能是负电荷,还可能是正负电荷反向定向移动。
电流的方向:正电荷定向移动方向为电流的方向。(可简述物理学发展史)
【问题2】刚才的分析中,电流的存在是瞬间的,如何获得持续的电流昵 (讨论)
有电源,电路要闭合。(示教板演示,给学生观摩的机会,为下一步学生实验做铺垫。在连接电路时强调:开关要断开。)
【引导分析】按照电流方向的规定,电路中电流的方向是从电源正极经过用电器流向负极。正极──用电器──负极。
【想想做做:利用发光二极管判断电流的方向】阅读P37,请你将LED接入某电路中,闭合开关,观察LED是否发光,判断电路中电流的方向。
2、电路的构成:(简要介绍元件的作用,学生凭生活经验也有认识。)
电源:供电的装置,把其它能转化为电能。如:电池,发电机等。
用电器:用电的装置,把电能转化为其它能。如:灯泡、电动机、电铃等。
导线:输送电能的导体。
开关:控制用电器工作。
【引导】电路要通过设计来进行安装,遇到问题要进行分析并及时维修。为了设计、安装和维修的方便,我们要用统一规定的符号把它们的连接情况画出来,这就是电路图。
3、电路图:
介绍常用电路元件的符号(在前面电路构成的四类元件旁画出元件符号。其余的在今后学习中陆续介绍,以减少信息记忆量。)
请同学们画出示教板上电路的电路图。(前后呼应,这是让学生从形象到抽象的过渡,教师巡视点拨,使学生初步感悟画电路图的技巧。)
【指导】电路图呈方块形,符号大小要适中,美观易分析;导线连接要到位,符号要准确,除开关外不留断口,规范;电路图与实物图要吻合,设计安装要一致。
电路图为了方便,往往要把具体问题抽象、概括、使其简洁明了。
【练习1】请你根据桌上的器材设计一个跟示教板电路不一样的电路图。并连接实物。(进一步训练学生的画图能力和动手能力。教师巡视点拨。点评。)
【练习2】画出手电筒的电路图。(进一步训练学生的观察能力和画图能力,培养学生自主学习的能力。教师巡视点拨。)
【创设情境】在刚才的实验中,有的同学满怀信心地连接了电路,并与电路图相符,应该是正确的,可是闭合开关后却发现用电器不工作,原因何在 (培养学生分析问题解决问题的能力,并引出电路状态的介绍。)
4、通路断路短路:
通路;处处连通的电路。有电流,用电器可以工作。(闭合电路)
断路:某处断开的电路。无电流,用电器不能工作。(正常断路为开关断开)
短路:导线把电源的两极直接连起来了。危害大,电源烧毁,用电器不工作。(结合想想议议。又与实验前的警示相呼应,一节课前后连贯。)
综上所述,遇到电路中的用电器不工作,你怎样分析 (培养学生分析问题解决问题的能力,引导学生掌握分析电路问题的技巧。)
【练习3】(课件)分析电路的完整性和正确性(含有短路)。
5、课后练习1设计有两个用电器的电路,并使它们同时工作。(为下节课做准备。)板书设计
二 电流和电路
一、电流
1．电流：电荷的定向流动形成电流。
2．电流的方向：把正电荷定向移动的方向规定为电流的方向。
3．二极管的单向导电性。
二、电路
1．电路：电源、用电器、开关、导线按照一定顺序连接起来，就组成了电路。
2．通路、开路和短路 通路：处处连通的电路叫做通路。
开路：断开的电路叫做开路。
短路：把电源的两极直接用导线连接起来，叫做短路。
短路会烧坏电源，所以绝对不允许不经过用电器直接用导线把电源的两极连接起来。电路：电源、用电器、开关、导线按照一定的顺序连接起来，就组成了电路。
三、电路图
1．电路图：利用规定的符号代替实物，把电路表示出来的就是电路图。 电路图的优点：简单，方便，电路连接情况容易辨认。
2．几种常用的元件及其符号。
3．画电路图的要求：元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线横平竖直。
