(共15张PPT)

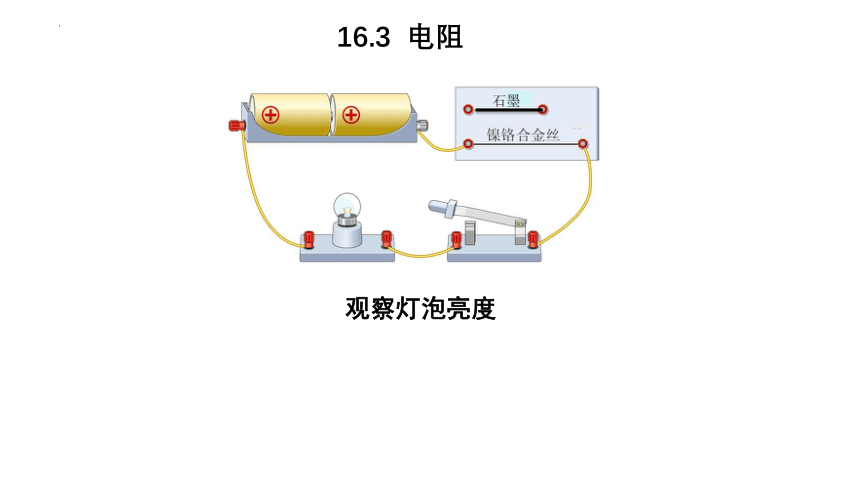

16.3 电阻
观察灯泡亮度

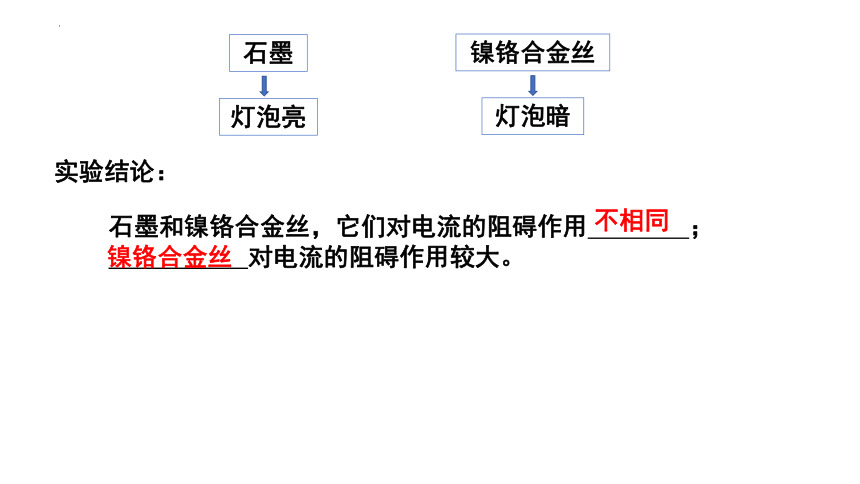

石墨
灯泡亮
镍铬合金丝
灯泡暗
实验结论：
石墨和镍铬合金丝，它们对电流的阻碍作用 ；
对电流的阻碍作用较大。
不相同
镍铬合金丝

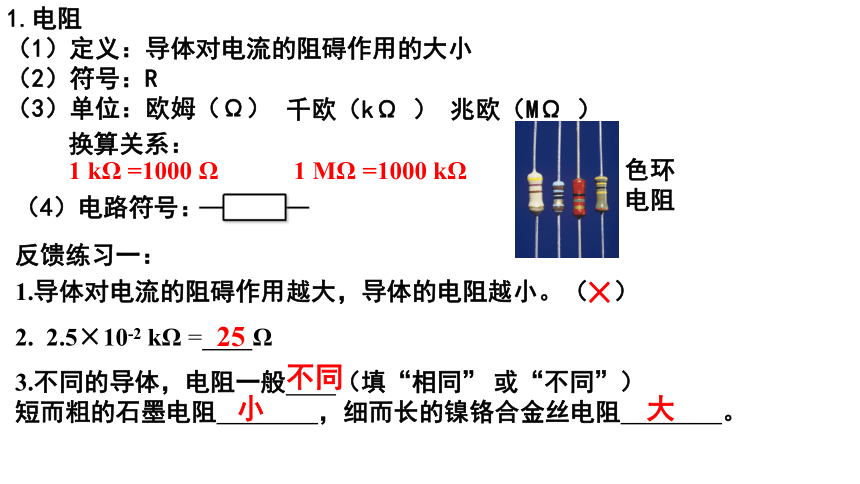

1.电阻
（1）定义：导体对电流的阻碍作用的大小
（2）符号：R
（3）单位：欧姆（Ω）
千欧（kΩ ） 兆欧（MΩ ）
（4）电路符号：
色环
电阻
换算关系：
1 kΩ =1000 Ω 1 MΩ =1000 kΩ
1.导体对电流的阻碍作用越大，导体的电阻越小。（ ）
2. 2.5×10-2 kΩ = Ω
3.不同的导体，电阻一般 （填“相同” 或“不同”）
短而粗的石墨电阻 ，细而长的镍铬合金丝电阻 。
×
25
不同
反馈练习一：
小
大

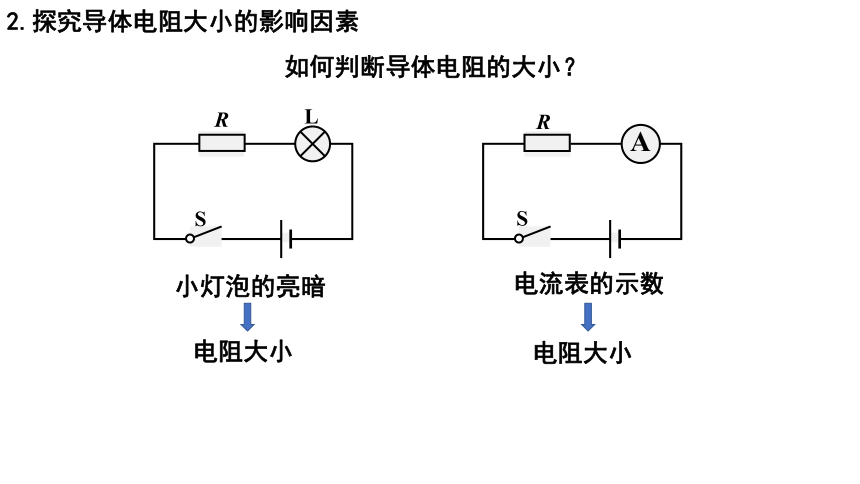

2.探究导体电阻大小的影响因素
如何判断导体电阻的大小？
小灯泡的亮暗
电流表的示数
电阻大小
电阻大小
R
S
L
R
A
S

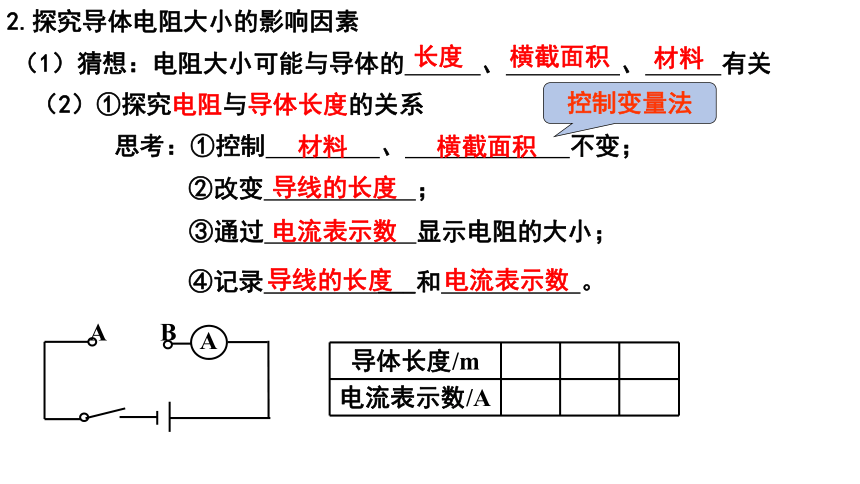

2.探究导体电阻大小的影响因素
（1）猜想：电阻大小可能与导体的 、 、 有关
材料
长度
横截面积
（2）①探究电阻与导体长度的关系
思考：①控制 、 不变；
②改变 ；
③通过 显示电阻的大小；
④记录 ___和 。
材料 横截面积
导线的长度
电流表示数
导线的长度 电流表示数
A
A
B
导体长度/m
电流表示数/A
控制变量法
电源，长度分别为20cm、30cm、70cm的横截面积相同的镍铬合金丝，开关，导线，_______。
电路图：
A
A
B
（1）如图连接电路
（2）将长度分别为20cm、30cm、70cm的横截面积相同的镍铬合金丝，接入电路的A、B两点间，闭合开关，分别读出电流表的示数，填入表格。
（3）归纳分析、得出结论
实验步骤：
器材：
电流表
（2）①探究电阻与导体长度的关系

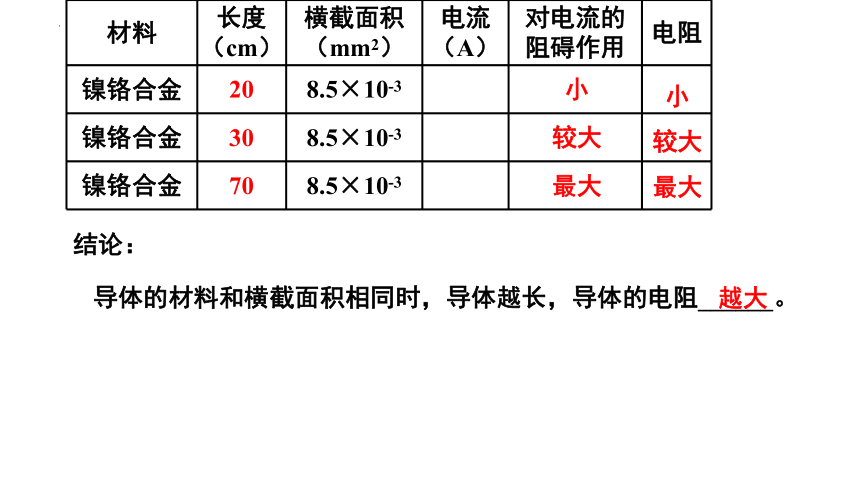

材料 长度 （cm） 横截面积（mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 20 8.5×10-3
镍铬合金 30 8.5×10-3
镍铬合金 70 8.5×10-3
结论：
导体的材料和横截面积相同时，导体越长，导体的电阻______。
小
较大
最大
小
较大
最大
越大
电阻与导体长度的关系
控制 材料,横截面积
改变 导线的长度
显示电阻 通过电流表示数
记录 导线长度,电流表示数
电阻与导体材料的关系
长度,横截面积
导线的材料
通过电流表示数
导线的材料,电流表示数
电阻与导体横截面积的关系
材料,长度
导线的横截面积
通过电流表示数
导线的横截面积,电流表示数
（2）②探究电阻与导体横截面积的关系（控制材料、长度）
电源，横截面积分别为8.5×10-3mm2、3.4×10-2mm2、7.65×10-2mm2长度相同的镍铬合金丝，开关，导线，电流表
电路图：
A
A
B
（1）如图连接电路
（2）将横截面积分别为8.5×10-3mm2、3.4×10-2mm2、7.65×10-2mm2长度相同的镍铬合金丝，接入电路的A、B两点间，闭合开关，分别读出电流表的示数，填入表格。
（3）归纳分析、得出结论
器材：
实验步骤：
材料 长度 （cm） 横截面积（mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 70 0.0085
镍铬合金 70 0.034
镍铬合金 70 0.076
结论：
导体的材料和长度相同时，导体的横截面积越大，导体的电阻_____。
最大
较大
小
最大
较大
小
越小
（2）③探究电阻与导体材料的关系（控制长度、横截面积）
电源，长度和横截面积相等的镍铬合金丝、康铜合金丝、铁铬合金丝、开关、导线、电流表。
电路图：
A
A
B
（1）如图连接电路
（2）将长度和横截面积相等的镍铬合金丝、康铜合金丝、铁铬合金丝分别接入电路的A、B两点间，闭合开关，分别读出电流表的示数，填入表格。
（3）归纳分析、得出结论
器材：
实验步骤：
长1米，横截面积1mm2的金属线在20℃时的电阻值
导线 电阻R/ Ω
银 0.016
铜 0.017
铝 0.027
铁 0.096
镍铬合金 0.1
材料 长度 （cm） 横截面积（mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金丝 70 0.034
康铜合金丝 70 0.034
铁铬合金丝 70 0.034
结论：
导体的长度和横截面积相同时，导体的材料不同，电阻一般______。
小
较大
最大
小
较大
最大
不同
导体的电阻是导体本身的一种性质，它的大小与导体的_____、_____、__________等因素有关。
材料
长度
横截面积
1.铁的电阻一定比铜的更大 （ ）
2.导线越长，电阻越大 （ ）
3.将一根到导线沿中间对折，它的电阻将变大还是变小？
4.不给电阻通电，他对电流的阻碍作用还存在吗？
反馈练习二：
×
×
变小
存在
5.（多选）关于导体的电阻，下列说法中错误的是（ ）
A．锰铜丝的电阻比铜丝的电阻大
B．粗细相同的导线，长的电阻较大
C．长短相同的导线，细的电阻较大
D．同种材料制成的长短一样的两条导线，粗的电阻较小
ABC
6.有甲、乙、丙三根铜导线，甲、乙两导线粗细相同，甲比乙短；乙、丙两导线长短一样，乙比丙粗；则三根导线的电阻（ ）
A.R甲＞R乙＞R丙 B. R甲＜R乙＜R丙
C.R甲＝R乙＝R丙 D. R甲＝R乙＝R丙
B
导体
绝缘体
半导体
温度会影响导体的电阻
金属导体温度越高，电阻越大，温度越低，电阻越小
