(共18张PPT)
第1节 电压
第十六章 电压 电阻
生活中的电
高压危险，不能接近
电与我们的生活息息相关，我们常讲的高压的“压”指的是什么？
这里的“压”指的是电压。（1）什么是电压？ （2）电压是从哪里来的？

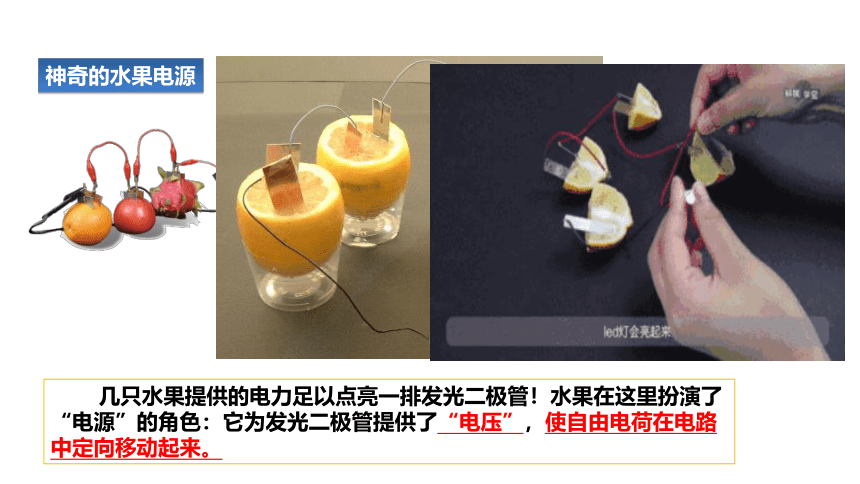

神奇的水果电源
几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色：它为发光二极管提供了“电压”，使自由电荷在电路中定向移动起来。

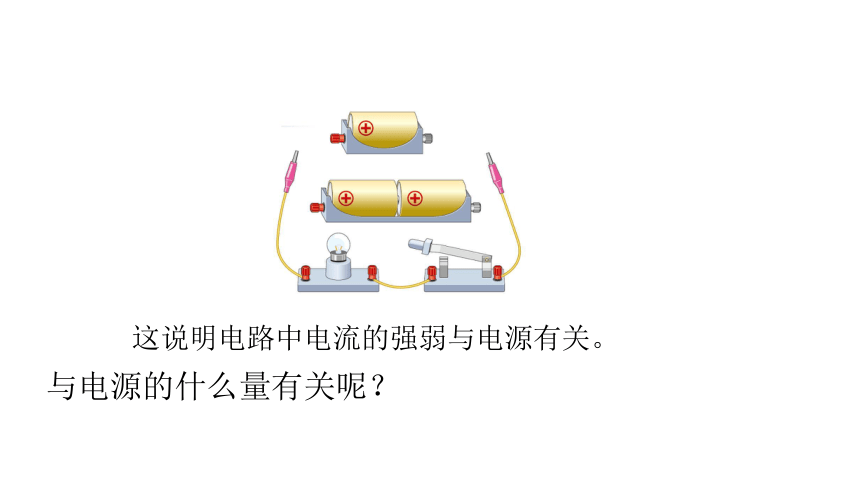

电路中先后接入一节和两节干电池，观察小灯泡的亮度一样吗？
这说明电路中电流的强弱与电源有关。
与电源的什么量有关呢？
电压

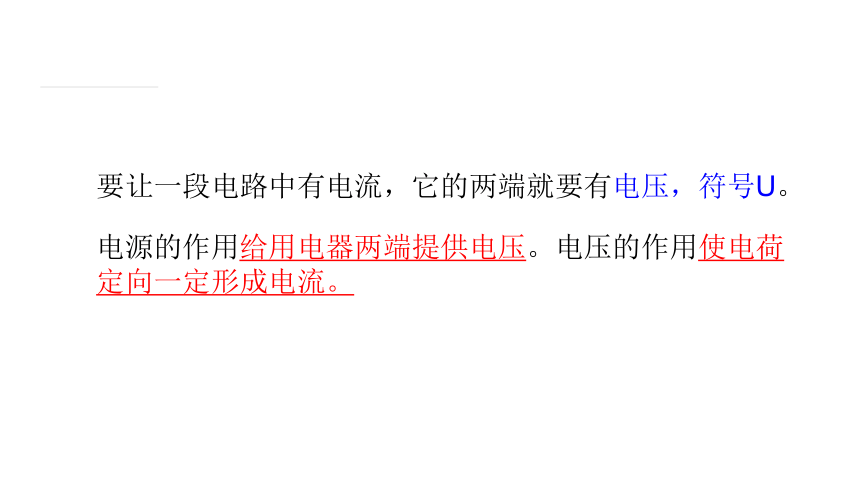

要让一段电路中有电流，它的两端就要有电压，符号U。
电源的作用给用电器两端提供电压。电压的作用使电荷定向一定形成电流。
1.电压的意义
千伏（kV）；毫伏（mV）
换算：　　1 kV =1000 V
　　　　　1 V =1000mV

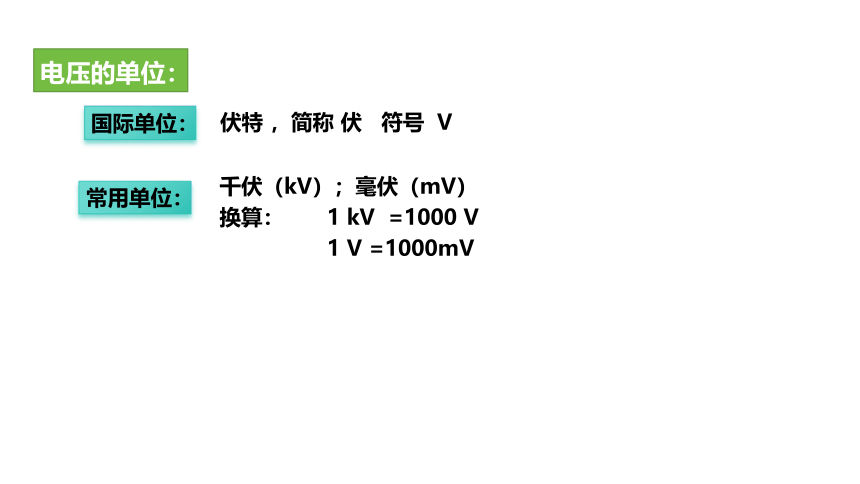

电压的单位：
国际单位：
常用单位：
伏特 ，简称 伏 符号 V
电源之父：伏特 （1745-1827）
伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
动力线380V,人体安全电压不超过36V
电压的测量
怎样测量电压的大小呢？
测量电压大小的工具叫电压表。它在电路中的符号是 。
认识电压表
测量电压大小的工具叫电压表。它在电路中的符号是 。
V
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3V
量程为0～15 V
电压表与电流表的区别
请同学们从这两个电表中选出电压表(如图) 并说出选择的依据。
安培(Ａ)，电流表
伏特(Ｖ)，电压表
电压表的连接
1.电压表必须和被测的用电器并联。
2.电流必须从正接线柱流入，从负接线柱流出。
3.必须正确选择量程，可先用大量程进行“试触”。
4.电压表可以直接连到电源的两极，测量电源电压。
V
+
-
如图所示的电路能用电压表测出灯泡 L1 两端电压的是（ ）
正负极接反，不能测出L1两端的电压
B
与电源并联，电压表测的是电源两端的电压
与 L1 并联，正负接线柱的接法也正确
与 L2并联，测的是 L2两端的电压
例题
2.电压表的读数
第一步：看量程；
第二步：看分度值；
第三步：读数。
0~3 V
0~15V
0.1 V
0.5V
量程
分度值
3.用电压表测量电压
将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
将电压表接在电源两端，接通电路，读取的数据是 ＿＿＿＿ V。
在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
3.用电压表串联电路会怎么样
灯泡不亮，电压表示数为电源电压
电压表相当于断路，电流表相当于导线
1.电压的表示符号是 ,国际单位是 ,用字母 表示。
2.（1）对人体的安全电压是 伏
（2）一节新干电池的电压是 伏= 毫伏
（3）我国家庭电路的电压是 伏= 千伏
U
伏 特
V
≤36
1.5
1500
0.22
220
如图所示电压表，若选用“ － ”和“15”两个接线柱，它的量程是_______，表盘上每一大格表示______ ，每一小格表示 ______，指针所指的示数是______ ，若选用“ － ”和“3”两个接线柱，它的量程是______ ，表盘上每一大格表示______ ，每一小格表示______ ，电压表的示数是______ 。
0~15V
5V
0.5V
9V
0~3V
1V
0.1V
1.8V
