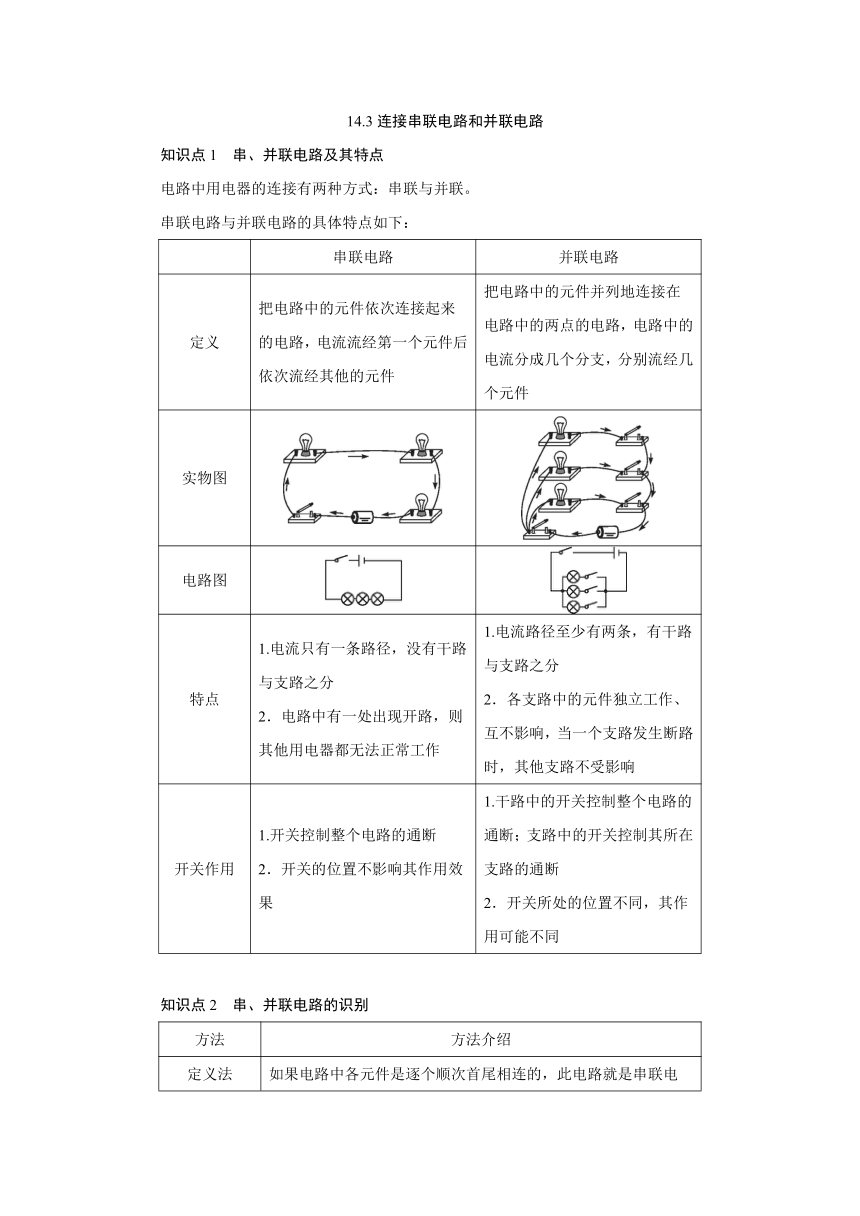

14.3连接串联电路和并联电路
知识点1　串、并联电路及其特点
电路中用电器的连接有两种方式：串联与并联。
串联电路与并联电路的具体特点如下：
串联电路 并联电路
定义 把电路中的元件依次连接起来的电路，电流流经第一个元件后依次流经其他的元件 把电路中的元件并列地连接在电路中的两点的电路，电路中的电流分成几个分支，分别流经几个元件
实物图
电路图
特点 1.电流只有一条路径，没有干路与支路之分 2．电路中有一处出现开路，则其他用电器都无法正常工作 1.电流路径至少有两条，有干路与支路之分 2．各支路中的元件独立工作、互不影响，当一个支路发生断路时，其他支路不受影响
开关作用 1.开关控制整个电路的通断 2．开关的位置不影响其作用效果 1.干路中的开关控制整个电路的通断；支路中的开关控制其所在支路的通断 2．开关所处的位置不同，其作用可能不同
知识点2　串、并联电路的识别
方法 方法介绍
定义法 如果电路中各元件是逐个顺次首尾相连的，此电路就是串联电
路；若各电路元件(用电器)“首首相接，尾尾相接”并列地连在电路两点间，此电路就是并联电路
电流法 在识别电路时，如果电流从电源正极出发经过各用电器回到电源负极，途中不分流，电流始终只有一条路径，此电路是串联电路；如果电流在某处分为几条支路，若每条支路上只有一个用电器，电流在电路中有分有合，此电路是并联电路
拆除法 串联电路中各用电器间相互影响，并联电路中各用电器间互不影响。逐个拆除电路中的用电器，根据电路中其他用电器中有无电流通过(用电器能否工作)来识别电路
节点法 所谓“节点法”就是在识别不规范电路过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端均可以看成同一个点，从而找出各用电器两端的公共点
拓展　电路设计的方法
(1)并联电路：一般为两个用电器的并联电路，干路上的开关控制所有用电器，支路上的开关只能控制本支路。
(2)多开关控制：①多个开关串联在电路中，只有这些开关同时闭合时，用电器才能工作。②多个开关并联在电路中，闭合其中一个开关，用电器就可以工作。
(3)短路控制：两用电器串联在电路中，一个用电器两端又并联了一个开关。当这个开关闭合时，该用电器被短路。
(4)单刀双掷开关：单刀双掷开关有三个接线柱，当它断开一侧电路的同时又接通了另一侧的电路。
