项目八
防水材料

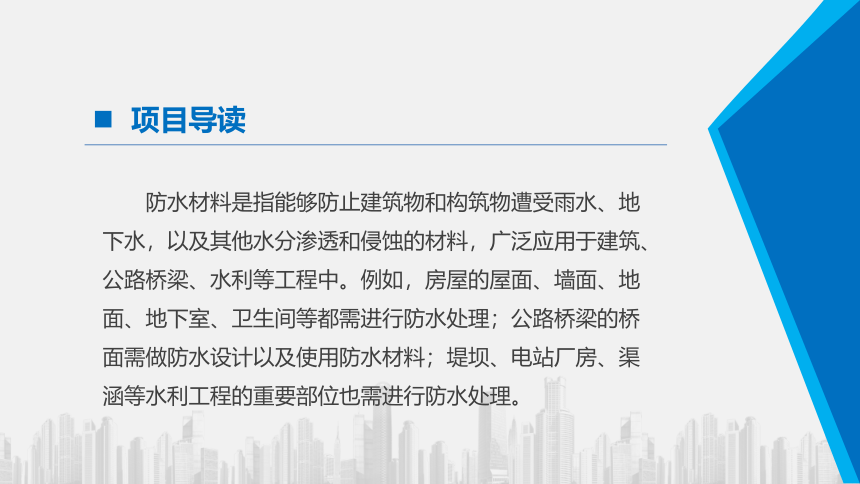

防水材料是指能够防止建筑物和构筑物遭受雨水、地下水，以及其他水分渗透和侵蚀的材料，广泛应用于建筑、公路桥梁、水利等工程中。例如，房屋的屋面、墙面、地面、地下室、卫生间等都需进行防水处理；公路桥梁的桥面需做防水设计以及使用防水材料；堤坝、电站厂房、渠涵等水利工程的重要部位也需进行防水处理。
项目导读

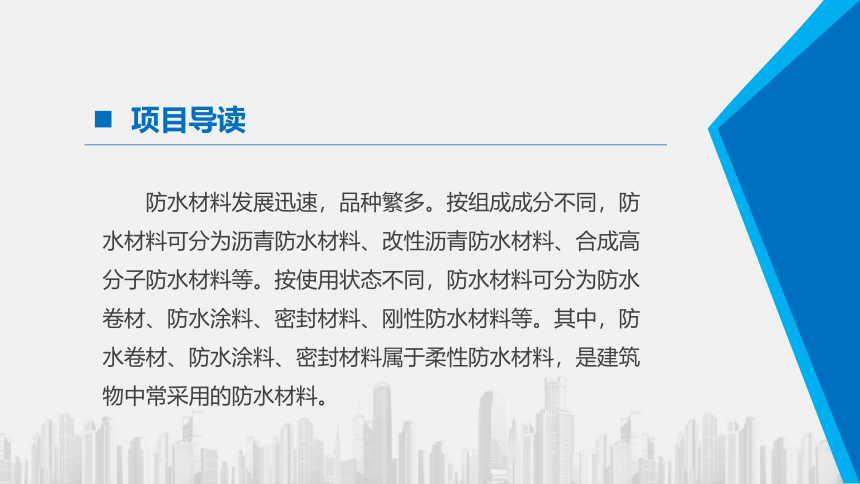

防水材料发展迅速，品种繁多。按组成成分不同，防水材料可分为沥青防水材料、改性沥青防水材料、合成高分子防水材料等。按使用状态不同，防水材料可分为防水卷材、防水涂料、密封材料、刚性防水材料等。其中，防水卷材、防水涂料、密封材料属于柔性防水材料，是建筑物中常采用的防水材料。
项目导读
掌握石油沥青的组分及其作用。
掌握石油沥青的技术性质及其指标。
熟悉石油沥青的鉴别及选用。
掌握石油沥青的掺配。
熟悉防水卷材的分类、特点及应用。
了解建筑防水涂料的种类及应用。
了解建筑防水密封材料的种类及应用。
知识目标

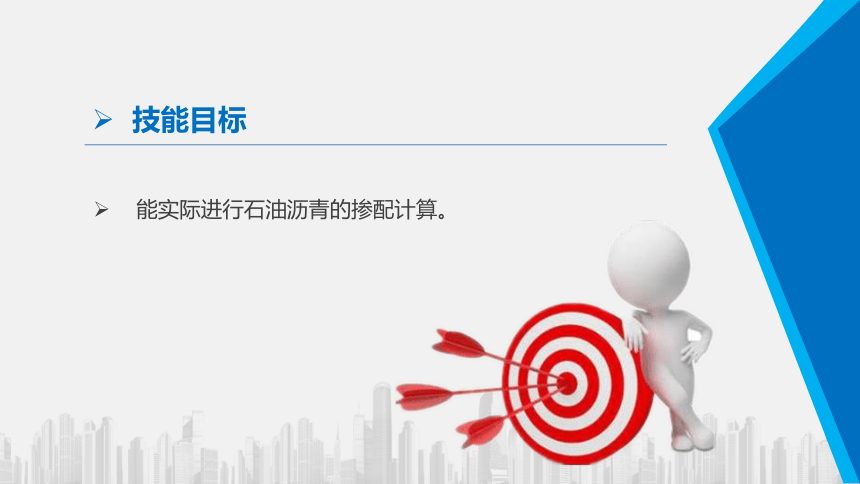

能实际进行石油沥青的掺配计算。
技能目标
目 录/CONTENTS
一
二
任务一 认识沥青
任务二 认识防水卷材
三
任务三 认识建筑防水涂料和防水密封材料
二

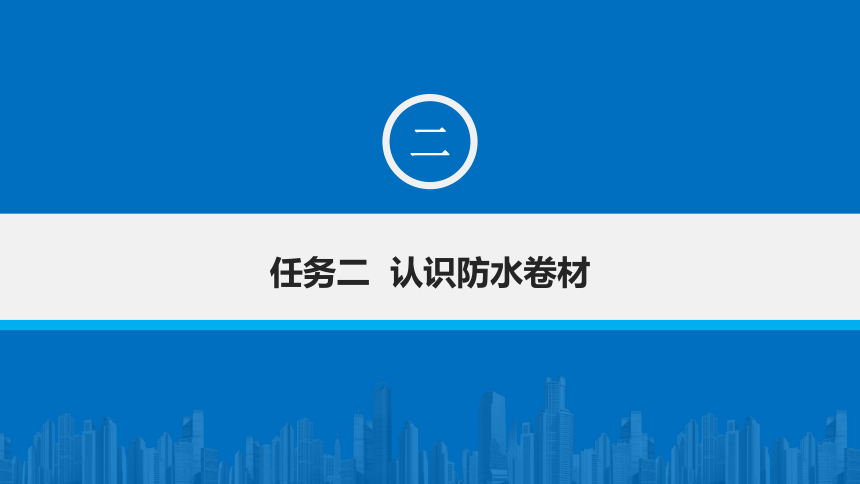

任务二 认识防水卷材
认识防水卷材
一、沥青防水卷材

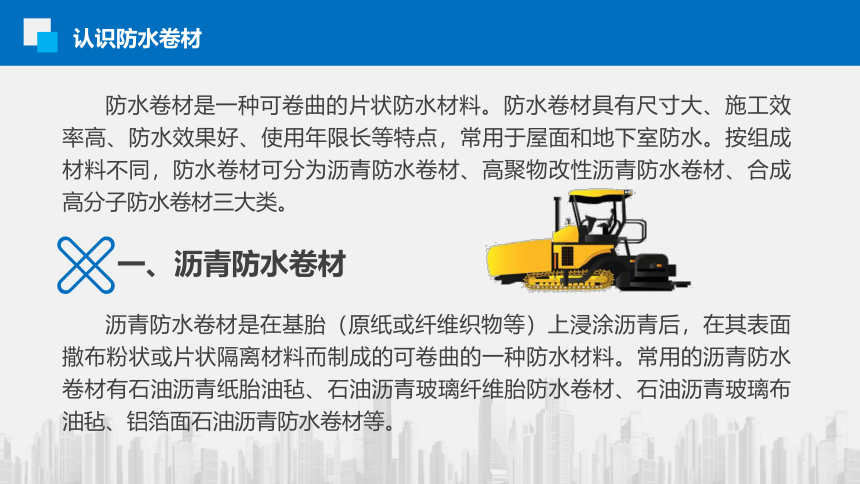

防水卷材是一种可卷曲的片状防水材料。防水卷材具有尺寸大、施工效率高、防水效果好、使用年限长等特点，常用于屋面和地下室防水。按组成材料不同，防水卷材可分为沥青防水卷材、高聚物改性沥青防水卷材、合成高分子防水卷材三大类。
沥青防水卷材是在基胎（原纸或纤维织物等）上浸涂沥青后，在其表面撒布粉状或片状隔离材料而制成的可卷曲的一种防水材料。常用的沥青防水卷材有石油沥青纸胎油毡、石油沥青玻璃纤维胎防水卷材、石油沥青玻璃布油毡、铝箔面石油沥青防水卷材等。
认识防水卷材
石油沥青纸胎油毡
1
石油沥青纸胎油毡简称油毡，是采用低软化点石油沥青浸滞原纸，用高软化点石油沥青涂盖油纸的两面，然后表面涂或撒隔离材料所制成的一种纸胎防水卷材。
根据国家标准《石油沥青纸胎油毡》（GB 326—2007）规定，石油沥青纸胎油毡按卷重和物理性能分为Ⅰ型、Ⅱ型和Ⅲ型，其中，Ⅰ型和Ⅱ型油毡适用于辅助防水、保护隔离层、临时建筑防水和防潮以及包装等，Ⅲ型油毡适用于屋面工程的多层防水。
认识防水卷材
石油沥青玻璃纤维胎防水卷材
2
石油沥青玻璃纤维胎防水卷材简称沥青玻纤胎卷材，是以玻纤毡为胎基，浸涂石油沥青，两面覆以隔离材料制成的防水卷材。
根据国家标准《石油沥青玻璃纤维胎防水卷材》（GB/T 14686—2008）规定，沥青玻纤胎卷材按单位面积质量分为15号和25号；按上表面材料分为PE膜、砂面等；按力学性能分为Ⅰ型和Ⅱ型。
认识防水卷材
石油沥青玻璃布油毡
3
石油沥青玻璃布油毡是采用玻璃布为胎基，浸涂石油沥青，并在两面撒隔离材料制成的防水卷材，性能要求参见《石油沥青玻璃布油毡》（JC/T 84—1996）。石油沥青玻璃布油毡具有拉力大、柔韧性好、耐霉菌性好等特点，适用于铺设地下防水、层面防水，还适用于除热管道之外的金属管道的防腐保护层。
认识防水卷材
铝箔面石油沥青防水卷材
4
铝箔面石油沥青防水卷材简称铝箔面卷材，是以玻纤毡为胎基，浸涂石油沥青，并在其上表面用压纹铝箔，下表面用细沙或聚乙烯膜作为隔离处理的防水卷材，如图8-2-1所示。 根据行业标准《铝箔面石油沥青防水卷材》（JC/T 504—2007）规定，铝箔面卷材分为30号和40号两个标号，卷材幅度为1000 mm。
铝箔面卷材能反射热和紫外线，从而降低屋面及室内温度。此外，铝箔面卷材还具有阻隔蒸汽渗透、美观等特点。
图8-2-1 铝箔面石油沥青防水卷材
认识防水卷材
沥青防水卷材的储存和运输
5
沥青防水卷材储存和运输时，应注意以下几点：
① 不同类型、规格的产品应分别堆放，不应混杂；
② 避免日晒雨淋，并注意通风；
③ 卷材应在45 ℃以下立放，其高度不应超过两层；
④ 保质期为1年；
⑤ 沥青玻纤胎卷材运输时还应防止倾斜或侧压，必要时加盖苫布。
认识防水卷材
二、高聚物改性沥青防水卷材
高聚物改性沥青防水卷材是以纤维织物或纤维毡为基胎，以合成高分子聚合物改性沥青为覆盖层，以粉状、粒状、片状或薄膜材料为防黏隔离层制成的防水卷材。高聚物改性沥青防水卷材具有拉伸强度高、伸长率大以及高温不流淌、低温不脆裂等优异性能，是目前重点发展的一类中档产品，常用的品种有弹性体改性沥青防水卷材、塑性体改性沥青防水卷材、自粘橡胶沥青防水卷材。
认识防水卷材
弹性体改性沥青防水卷材和塑性体改性沥青防水卷材
1
弹性体改性沥青防水卷材简称SBS防水卷材，是以聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体为石油沥青改性剂，两面覆以隔离材料所制成的防水卷材，如图8-2-2所示。
图8-2-2 SBS防水卷材
认识防水卷材
塑性体改性沥青防水卷材简称APP防水卷材，是以聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以无规聚丙烯（APP）或聚烯烃类聚合物（APAO，APO等）为石油沥青改性剂，两面覆以隔离材料所制成的防水卷材，如图8-2-3所示。
图8-2-3 APP防水卷材
认识防水卷材
根据国家标准《弹性体改性沥青防水卷材》（GB 18242—2008）和《塑性体改性沥青防水卷材》（GB 18243—2008）规定，SBS防水卷材和APP防水卷材按胎基分为聚酯毡（PY）、玻纤毡（G）、玻纤增强聚酯毡（PYG）；按上表面隔离材料分为聚乙烯膜（PE）、细沙（S）、矿物粒料（M）；按下表面隔离材料分为细沙（S）、聚乙烯膜（PE）；按材料性能分为Ⅰ型和Ⅱ型。
SBS防水卷材和APP防水卷材主要适用于工业与民用建筑的屋面和地下防水工程。其中，通过抗风荷载试验的玻纤增强聚酯毡卷材可用于机械固定单层防水；玻纤毡卷材适用于多层防水中的底层防水；表面隔离材料为不透明矿物粒料的防水卷材可外露使用；表面隔离材料为细沙的防水卷材适用于地下工程防水。此外，SBS防水卷材尤其适用于较低气温环境下的建筑防水工程；APP防水卷材尤其适用于较高气温环境下的建筑防水工程，还适用于道路、桥梁等建筑物的防水。
认识防水卷材
自粘橡胶沥青防水卷材
2
自粘橡胶沥青防水卷材简称自粘卷材，是以SBS等弹性体、沥青为基料，以聚乙烯膜、铝箔为表面材料或无膜（双面自粘）的防水卷材，如图8-2-4所示。根据行业标准《自粘橡胶沥青防水卷材》（JC 840—1999）规定，自粘卷材按表面材料分为聚乙烯膜（PE）、铝箔（AL）和无膜（N）三种。其中，聚乙烯膜为表面材料的自粘卷材适用于非外露的防水工程；铝箔为表面材料的自粘卷材适用于外露的防水工程；无膜双面自粘卷材适用于辅助防水工程。
图8-2-4 自粘贴橡胶沥青防水卷材
认识防水卷材
高聚物改性沥青防水卷材的储存和运输
3
高聚物改性沥青防水卷材储存和运输时，应注意以下几点：
① 不同类型、规格的产品应分别堆放，不应混杂；
② 避免日晒雨淋，并注意通风；
③ 储存温度不应高于50 ℃；
④ 保质期为1年；
⑤ SBS防水卷材和APP防水卷材储存时只能单层立放，运输过程中立放不超过两层，且应防止倾斜或横压，必要时加盖苫布；
⑥ 自粘橡胶沥青防水卷材储存时应平放，堆放高度不宜超过5层，运输时也应平放，不得倾斜或交叉横压。
认识防水卷材
三、合成高分子防水卷材
合成高分子防水卷材是以合成橡胶、合成树脂或两者的共混体为基料，加入适量化学助剂或填充料等，经过特定工序所制成的防水卷材。合成高分子防水卷材属于高档防水材料，具有强度高、伸长率大、弹性好、高低温特性好、防水性优良等特点，常用于要求有良好防水性能的屋面及地下防水工程。合成高分子防水卷材种类有很多，常用的有三元乙丙橡胶防水卷材、聚氯乙烯（PVC）防水卷材、氯化聚乙烯-橡胶共混防水卷材等。
认识防水卷材
三元乙丙橡胶（EPDM）防水卷材
1
三元乙丙橡胶防水卷材是以三元乙丙橡胶为主要原料，掺入适量的丁基橡胶、硫化剂、软化剂、补强剂等制成的防水卷材，如图8-2-5所示。三元乙丙橡胶防水卷材被世界公认为是高分子防水材料中性能最优越的一种高弹性防水材料，也是发达国家最常用的一种防水材料。
图8-2-5 三元乙丙橡胶防水卷材
认识防水卷材
三元乙丙橡胶防水卷材具有耐老化性好、耐酸碱性好、抗腐蚀性好、化学稳定性好、耐热性好、低温柔性好、伸长率大、拉伸强度高、使用寿命长等特点，既能用于低温环境，又能用于高温环境，适用于防水等级为Ⅰ级和Ⅱ级的屋面防水工程、地下室防水工程、桥涵及蓄水池等防水工程以及大中型水利防水工程。
认识防水卷材
聚氯乙烯（PVC）防水卷材
2
聚氯乙烯防水卷材是以聚氯乙烯树脂为主要原料，掺入适量助剂、填充料制成的柔性防水卷材，如图8-2-6所示，其代号为PVC。
图8-2-6 聚氯乙烯防水卷材
根据国家标准《聚氯乙烯（PVC）防水卷材》（GB 12952—2011）规定，PVC卷材按组成分为均质卷材（代号为H）、带纤维背衬卷材（代号为L）、织物内增强卷材（代号为P）、玻璃纤维内增强卷材（代号为G）、玻璃纤维内增强带纤维背衬卷材（代号为GL）。
聚氯乙烯防水卷材具有低温柔性好、抗拉强度较高、伸长率较大、对基层适应性强、成本较低等特点，适用于工业与民用建筑的各种屋面防水、建筑物地下防水以及公路、隧道、桥梁、人工湖等防水工程。
认识防水卷材
氯化聚乙烯-橡胶共混防水卷材
3
氯化聚乙烯-橡胶共混防水卷材是以氯化聚乙烯树脂和丁苯橡胶为主要原料制成的防水卷材，如图8-2-7所示。
氯化聚乙烯-橡胶共混防水卷材同时具有塑料和橡胶的一些特点，具有强度高、弹性好、耐老化性好、耐低温性好、延伸性好等特点。除尺寸稳定性（加热收缩率）不如三元乙丙橡胶防水卷材外，其他性能均相当。因此，氯化聚乙烯-橡胶共混防水卷材适用于屋面的外露和非外露防水工程、地下室防水工程、水池工程等，此类卷材还尤其适用于寒冷地区或变形较大的建筑防水工程。
图8-2-7 氯化聚乙烯-橡胶共混防水卷材
认识防水卷材
课堂讨论——探讨防水卷材的选用
小明晚上做梦时一会来到寒冷地区，一会来到炎热地区，在梦中看到如图8-2-8所示的建筑，回想起今天上课时学的防水卷材，于是开始思考各地区建筑物应选用哪种防水卷材较合适。现在，请同学们帮小明想一想，图8-2-8中的各建筑物可选用哪种防水卷材？
（a）寒冷地区建筑物
（b）高温地区建筑物
（c）寒冷地区高档建筑物
图8-2-8 不同地区建筑物的防水处理
认识防水卷材
点拨
图8-2-8a中的建筑可选用SBS防水卷材。
图8-2-8b中的建筑可选用APP防水卷材、三元乙丙橡胶防水卷材。
图8-2-8c中的建筑可选用氯化聚乙烯-橡胶共混防水卷材。
