电子产品装配
目录
1
项目描述
2
项目实施
3
实习报告与评价标准
4
拓展提高
项目十八 贴片八路抢答器的安装
项目描述
一、

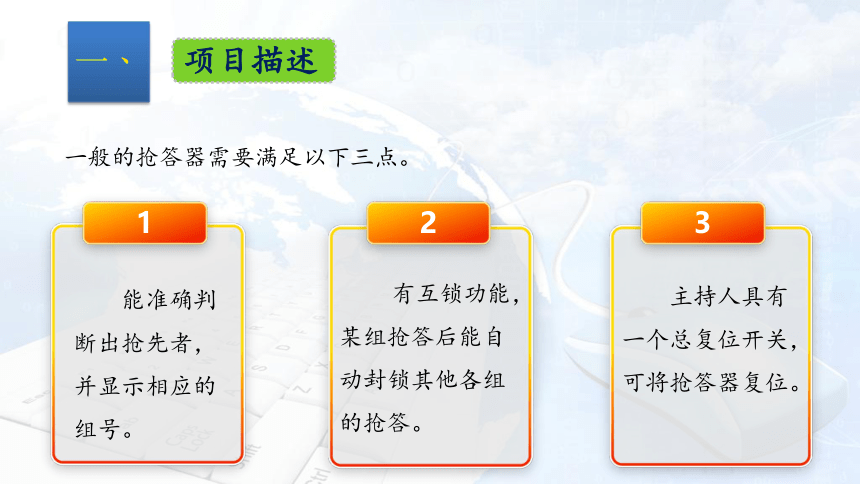

一般的抢答器需要满足以下三点。
1
2
3
能准确判断出抢先者，并显示相应的组号。
有互锁功能，某组抢答后能自动封锁其他各组的抢答。
主持人具有一个总复位开关，可将抢答器复位。

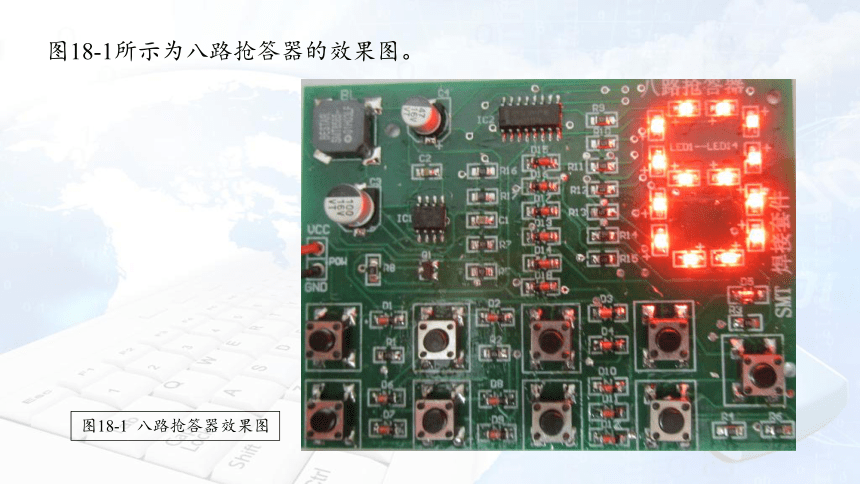

图18-1所示为八路抢答器的效果图。
图18-1 八路抢答器效果图
知识学习
二、
（一）电路方框图的识读

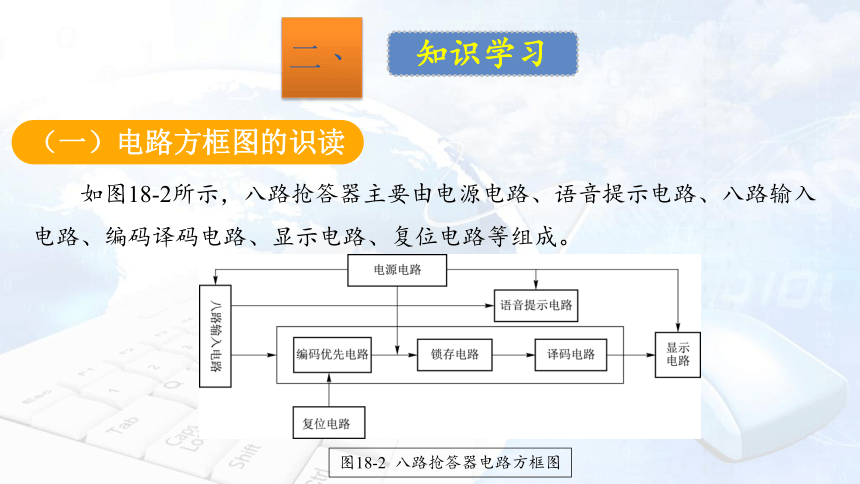

如图18-2所示，八路抢答器主要由电源电路、语音提示电路、八路输入电路、编码译码电路、显示电路、复位电路等组成。
图18-2 八路抢答器电路方框图
（二）电路原理图的识读

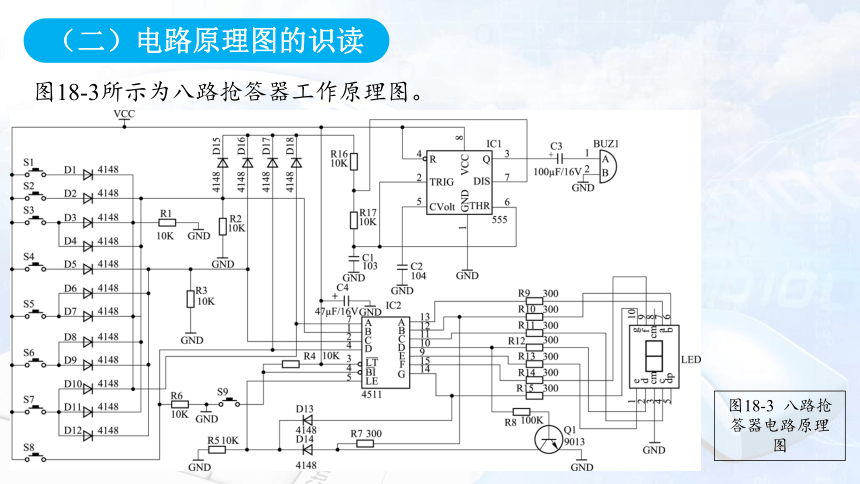

图18-3所示为八路抢答器工作原理图。
图18-3 八路抢答器电路原理图

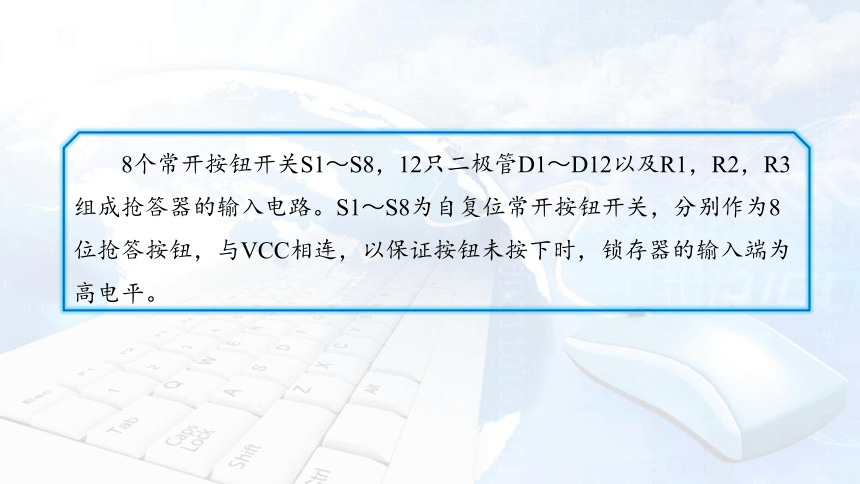

8个常开按钮开关S1～S8，12只二极管D1～D12以及R1，R2，R3组成抢答器的输入电路。S1～S8为自复位常开按钮开关，分别作为8位抢答按钮，与VCC相连，以保证按钮未按下时，锁存器的输入端为高电平。
（三）印制板图的识读

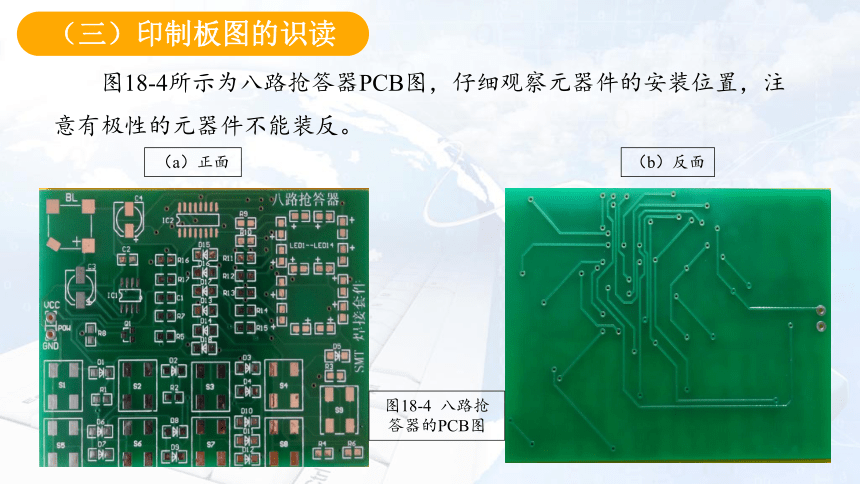

图18-4所示为八路抢答器PCB图，仔细观察元器件的安装位置，注意有极性的元器件不能装反。
（a）正面
（b）反面
图18-4 八路抢答器的PCB图
项目实施
三、
（一）工具、材料和仪表

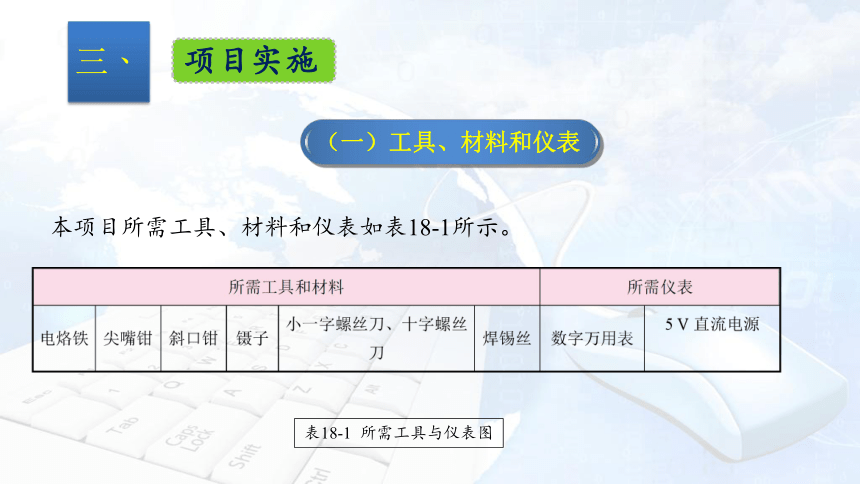

本项目所需工具、材料和仪表如表18-1所示。
表18-1 所需工具与仪表图
（二）元器件清单的识读与元器件的检测
对照图18-5和表18-2清理元器件，看是否缺少某类器件，若有缺少及时找老师补充。清理器件后，再逐个检测各元器件的好坏，并将检测结果填入表18-2中。
图18-5 八路抢答器清单图
表18-2 元器件清单表与检测结果
（三）安装过程
（1）安装贴片集成块，注意集成块的方向，如图18-6所示。
图18-6 集成块安装图
（2）焊接贴片电阻，字号方向要统一，如图18-7所示。
图18-7 电阻安装图
（3）焊接贴片类电容C1，C2及三极管，如图18-8所示。
图18-8 电容安装图
（4）焊接贴片类发光二极管，如图18-9所示。
图18-9 发光二极管安装图
（5）焊接玻璃二极管（IN4148），注意它的方向，有黑圈的一端为负极，如图18-10所示。
图18-10 玻璃二极管安装图
（6）安装可复位按钮（按键），安装要平整、牢固，如图18-11所示。
图18-11 复位按钮安装图
（7）安装电解电容C3，C4及蜂鸣器，如图18-12所示。
图18-12 电解电容、蜂鸣器安装图
（8）安装电源线，通电，图18-13所示为按下按钮时，显示“0”。
图18-13 通电效果图
（四）调试过程
通电调试，按下按钮S1，显示“1 ” ；按下按钮S2，显示“2 ” ，依此类推。如图18-14至图18-16所示分别为显示“1”“4 ”和“8 ”的效果图。
图18-14 通电调试图（一）
图18-15 通电调试图（二）
图18-16 通电调试图（三）
（五）注意事项
（1）在印制电路板上所焊接元器件的焊点大小要适中，焊接前可在焊盘上上焊锡，焊点要符合SMT焊接工艺要求。
（2）电阻、电容等贴片元器件要贴板安装，不能错位。
（3）发光二极管、玻璃二极管、有极性电容器安装时要注意正、负极，焊接时速度要快，以免烫坏器件。安装三极管要注意其引脚，与电路板对准并紧贴即可。
（4）集成电路安装时，特别要注意其脚位不要搞错，两边引脚要与焊盘完全重合，绝不允许错位与倾斜，引脚上焊锡要均匀，不能有虚焊。
实习报告与评分标准
四
拓展提高
五
对于未安装成功的套件，老师可指导学生进行维修；或由指导老师设定故障，学生进行分析解除。维修时，主要检测元器件有无损坏、装错位置或顺序等。完成后，查阅资料了解其他类型抢答器（如单片机控制的抢答器），了解它们工作原理的区别。
谢谢观看！
