青岛版 中学信息技术第四册
第一单元 开源硬件
—智能机器人
第一课 初识 BBC micro:bit

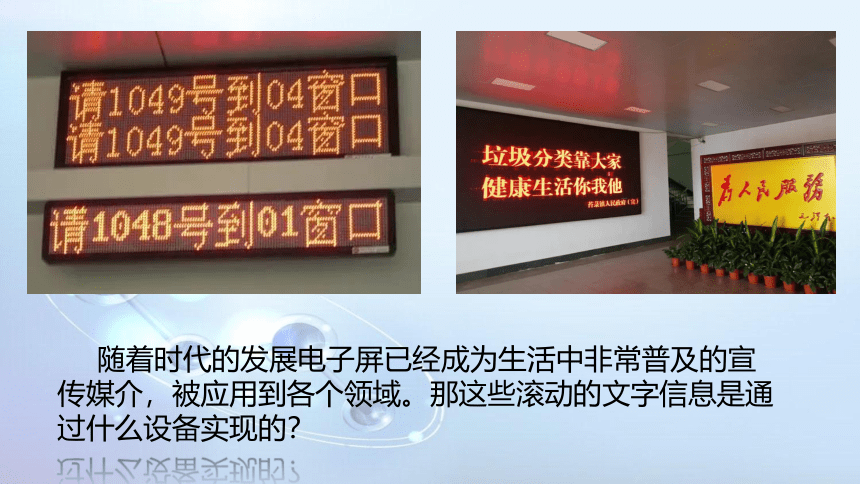

随着时代的发展电子屏已经成为生活中非常普及的宣传媒介，被应用到各个领域。那这些滚动的文字信息是通过什么设备实现的？
活动一
阅读BBC micro:bit开发板说明

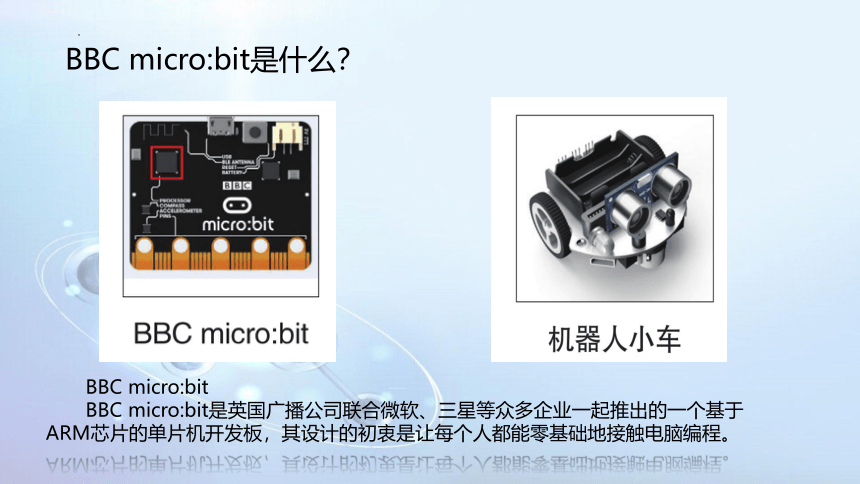

BBC micro:bit
BBC micro:bit是英国广播公司联合微软、三星等众多企业一起推出的一个基于ARM芯片的单片机开发板，其设计的初衷是让每个人都能零基础地接触电脑编程。
BBC micro:bit是什么？

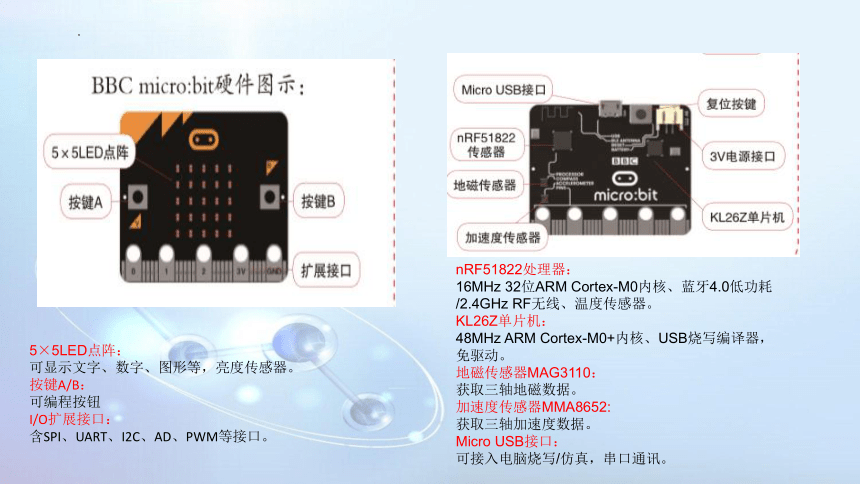

5×5LED点阵：
可显示文字、数字、图形等，亮度传感器。
按键A/B：
可编程按钮
I/O扩展接口：
含SPI、UART、I2C、AD、PWM等接口。
nRF51822处理器：
16MHz 32位ARM Cortex-M0内核、蓝牙4.0低功耗/2.4GHz RF无线、温度传感器。
KL26Z单片机：
48MHz ARM Cortex-M0+内核、USB烧写编译器，免驱动。
地磁传感器MAG3110：
获取三轴地磁数据。
加速度传感器MMA8652:
获取三轴加速度数据。
Micro USB接口：
可接入电脑烧写/仿真，串口通讯。
活动二
向世界问好

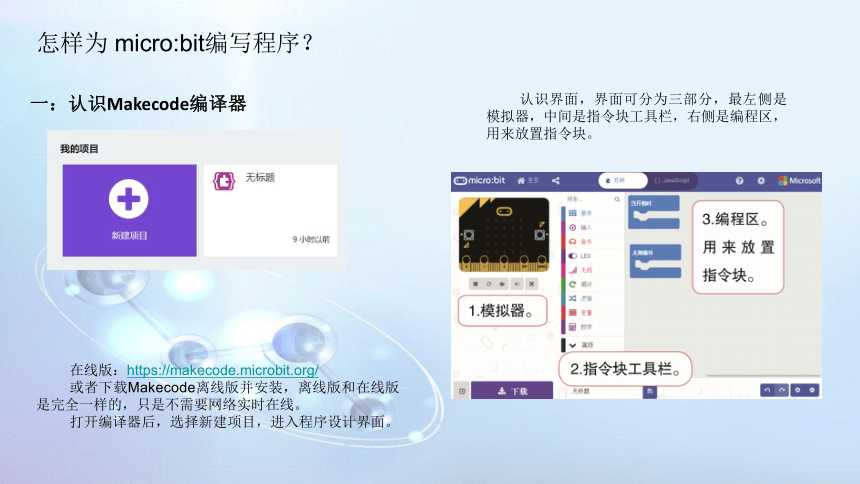

一：认识Makecode编译器
在线版：https://makecode.microbit.org/
或者下载Makecode离线版并安装，离线版和在线版是完全一样的，只是不需要网络实时在线。
打开编译器后，选择新建项目，进入程序设计界面。
认识界面，界面可分为三部分，最左侧是模拟器，中间是指令块工具栏，右侧是编程区，用来放置指令块。
怎样为 micro:bit编写程序？
二：使用Makecode完成向世界问好。
1、选择新建项目，在指令块工具栏中选择“基本”指令块中选择“显示字符串”指令。在显示字符串指令块单击按住鼠标左键拖动，当指令块上的光标移动到“当开机时”的控制指令块中间的凹陷时松开鼠标。指令块此时自动吸附嵌入其中，背景纹也消失了。此时我们一起来观察界面最左侧的模拟器，我们会发现模拟器被激活了。在矩形LED点阵中显示字符串内容。
2、修改显示内容
在“显示字符串 ”指令块中，单击“Hello”,单词可以被选中，表明指令块内容可以被修改，输入:“Hello World!”当修改完成后，左侧模拟器会自动重新启动程序，显示更改后的信息。
模拟器显示
3、保存和下载
使用数据线连接BBC micro:bit上的Micro USB接口，将上面保存好的文件“microbit-1Hello-World.hex”发送到“MICROBIT”磁盘中。稍等片刻就可以在micro:bit 上看到制作的作品了。
或者提前将开发板联接至电脑上，点击“下载”，就可以直接下载到开发板中。
在编程界面的下面有个项目名称，输入“Hello World!”后，点击右侧的保存按钮。文件的扩展名为.hex 。
活动三
利用“绘制图像”功能显示中文
矩阵灯只有5×5如何实现显示中文呢。我们在指令块工具栏中找到基本，基本里面找到“显示LED”指令块。通过在“显示LED”中绘制中文，实现简单汉字的输出效果。
活动四
播放音乐
单击指令工具栏中的“音乐”指令块，在选项菜单中选择“播放旋律”指令。
选择音乐，在播放旋律指令块中选择播放列表选择“生日歌”，并将指令块拖动到“当开机时”指令控制块中。设置完成后，模拟器就可以播放音乐了。
除了播放内置的音乐，我们还可以通过播放音调指令块，自定义谱曲完成歌曲的编写。
鳄鱼夹的接线方法
因为micro:bit开发板没有集成声音输出设备，我们可以用鳄鱼夹线将0号接口和GND接口分别连接至耳机插头的两个触点（观察makecode模拟器的图示），即可在耳机中听到声音。
我实践我创新
帮助体育老师设计一个倒计时发令器
要求：显示屏显示从9到0的数字，当显示“0”时播放音乐。
提示：可能用到的以下指令块，其中，“暂停”的时间单位是毫秒。要是间隔时间为1秒，应将数值设置为“1000”。
谢谢
