常用元器件的识别和检测
第 2 章

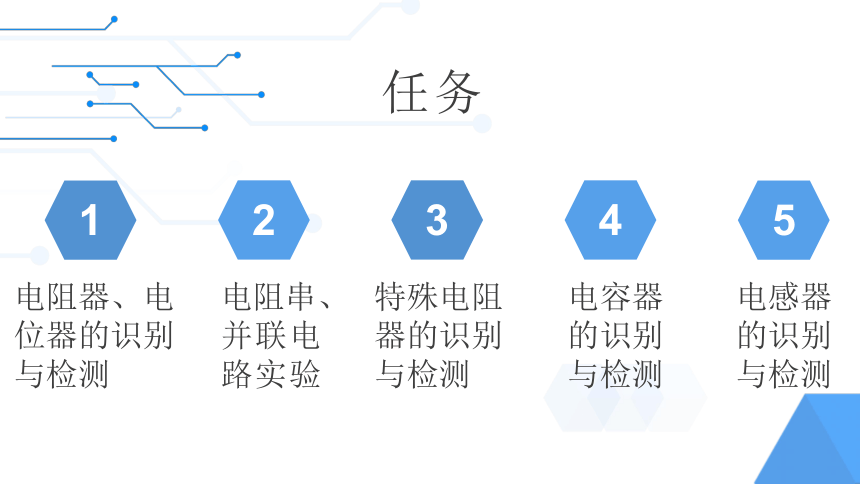

任务
1
电阻器、电位器的识别与检测
2
电阻串、并联电路实验
3
特殊电阻器的识别与检测
4
电容器的识别与检测
5
电感器的识别与检测
任务概述
本章主要通过对电路中常用元器件电阻、电容和电感的测量训练,从而掌握它们的识别与检测方法,以及认识并掌握常用测量仪表万用表的使用方法。

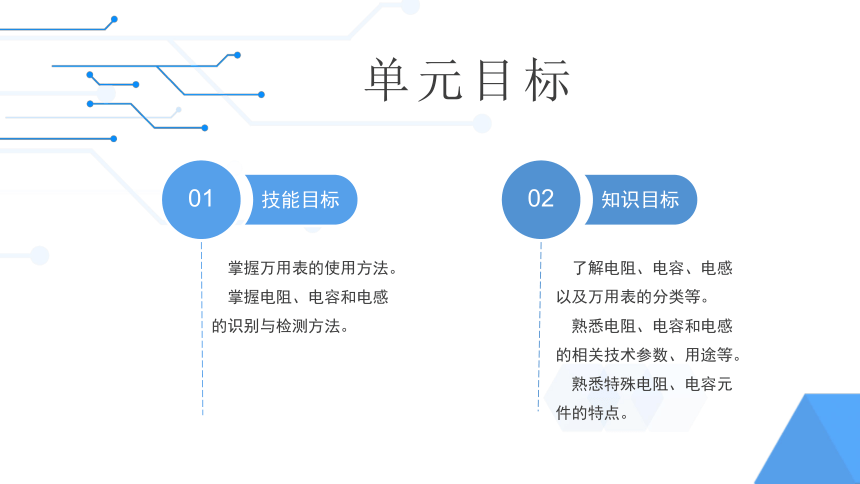

单元目标
01
掌握万用表的使用方法。
掌握电阻、电容和电感的识别与检测方法。
技能目标
02
了解电阻、电容、电感以及万用表的分类等。
熟悉电阻、电容和电感的相关技术参数、用途等。
熟悉特殊电阻、电容元件的特点。
知识目标
PART
ONE
1
电阻器、电位器的
识别和检测

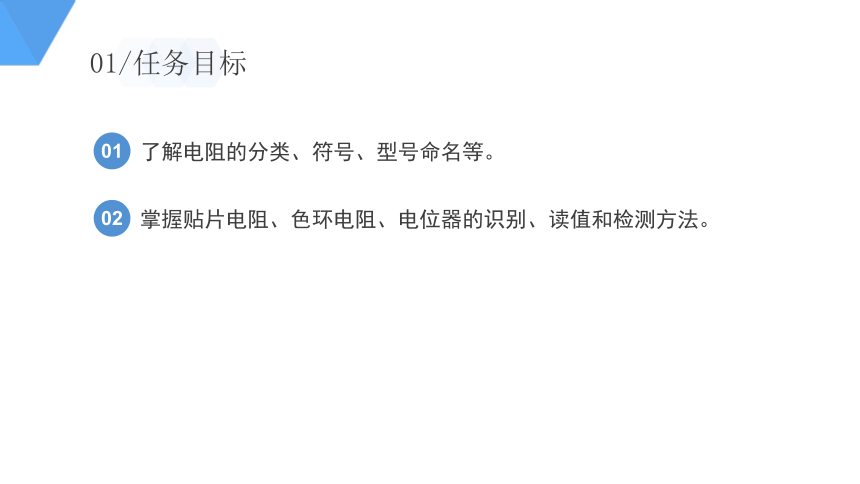

01/任务目标
了解电阻的分类、符号、型号命名等。
01
掌握贴片电阻、色环电阻、电位器的识别、读值和检测方法。
02
02/所需工具及器材

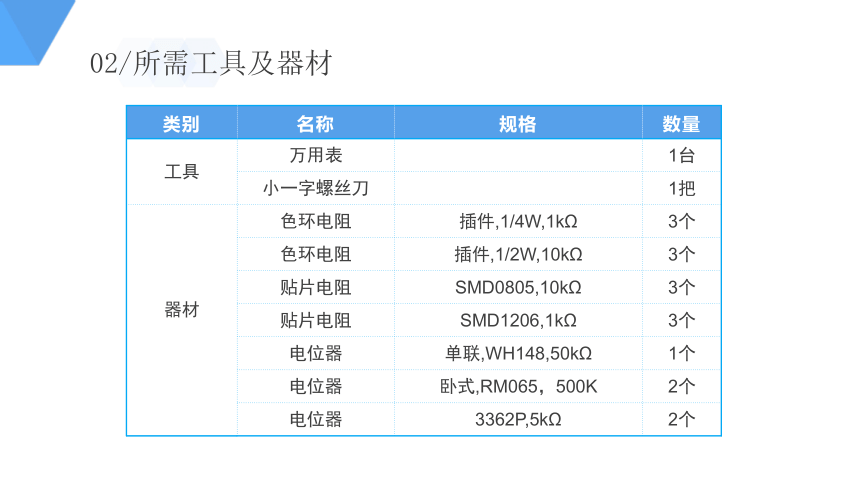

类别 名称 规格 数量
工具 万用表 1台
小一字螺丝刀 1把
器材 色环电阻 插件,1/4W,1kΩ 3个
色环电阻 插件,1/2W,10kΩ 3个
贴片电阻 SMD0805,10kΩ 3个
贴片电阻 SMD1206,1kΩ 3个
电位器 单联,WH148,50kΩ 1个
电位器 卧式,RM065,500K 2个
电位器 3362P,5kΩ 2个
电阻识别与检测

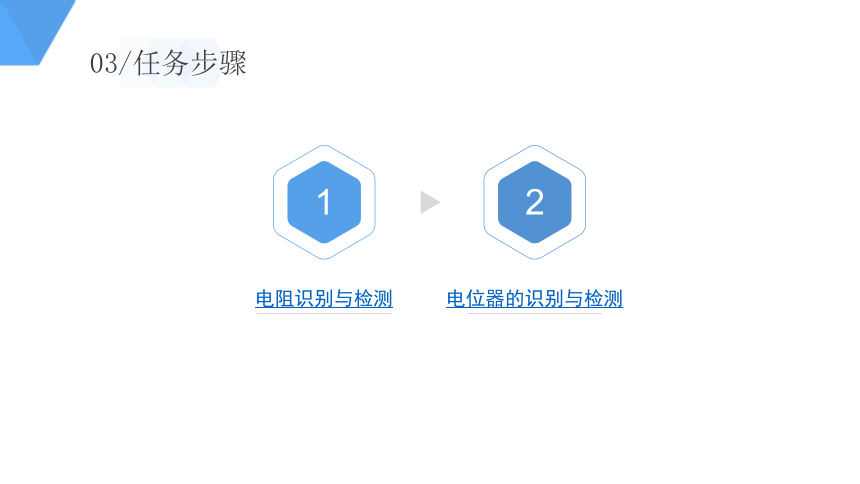

03/任务步骤
1
电位器的识别与检测
2

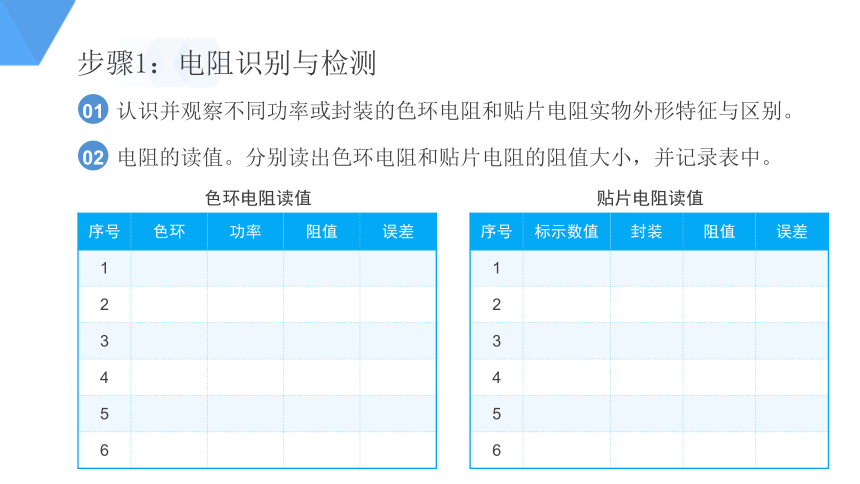

步骤1:电阻识别与检测
认识并观察不同功率或封装的色环电阻和贴片电阻实物外形特征与区别。
01
电阻的读值。分别读出色环电阻和贴片电阻的阻值大小,并记录表中。
02
序号 色环 功率 阻值 误差
1
2
3
4
5
6
色环电阻读值
贴片电阻读值
序号 标示数值 封装 阻值 误差
1
2
3
4
5
6
步骤1:电阻识别与检测
色环和贴片电阻检测。按图所示接法,将万用表红、黑表笔分别接在电阻两端引脚上,依次检测电阻阻值,并将读值记录于表中。
03
色环电阻检测
1 2 3 4 5
阻值
电阻好坏
内容
序号
贴片电阻检测
1 2 3 4 5
阻值
电阻好坏
内容
序号
步骤1:电阻识别与检测-注意事项
01
色环电阻读值时,需先确定色环的第一环,一般是较靠近引脚的为第一环;
02
电阻标称值一般是在规格书、标签或电阻本体上有标示;
03
色环电阻一般有1/8W、1/6W、1/4W、1/2W、1W、3W等不同功率。贴片电阻一般有0603,0805,1206,1210等不同的封装。一般可从外形尺寸上判断;
04
万用表欧姆档档位选择。若已知电阻值,则根据电阻值选择合适档位,使指针尽可能指在接近刻度盘的中间位置。若阻值未知或不确定,则优先选择最大档位,再根据实际测量来调整至合适的档位;
05
指针万用表在每一次测量前,需先进行红、黑表笔短接校零,以避免读值错误。如果使用数字万用表,通常不需要;
06
若万用表读值与标称读值相同或相近(在误差范围内),则电阻器正常;若为无穷大,则说明开路;若为0,则说明短路。

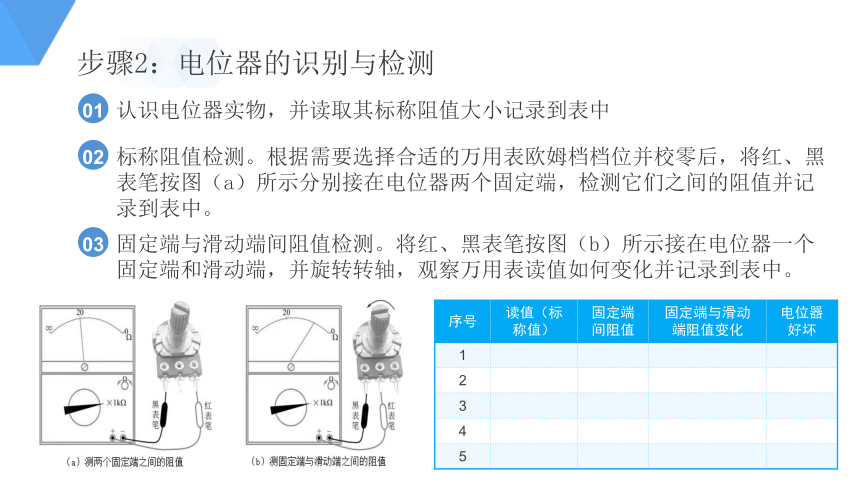

步骤2:电位器的识别与检测
认识电位器实物,并读取其标称阻值大小记录到表中
01
标称阻值检测。根据需要选择合适的万用表欧姆档档位并校零后,将红、黑表笔按图(a)所示分别接在电位器两个固定端,检测它们之间的阻值并记录到表中。
02
序号 读值(标称值) 固定端间阻值 固定端与滑动端阻值变化 电位器好坏
1
2
3
4
5
固定端与滑动端间阻值检测。将红、黑表笔按图(b)所示接在电位器一个固定端和滑动端,并旋转转轴,观察万用表读值如何变化并记录到表中。
03
步骤2:电位器的识别与检测--注意事项
01
万用表测量电位器两固定端的读值时,若读值与标称值相同或相近(在误差范围内),则电位器正常;若为无穷大,则说明两固定端之间开路;若为0,则说明短路;
02
万用表测量电位器固定端与滑动端的读值,若读值在0到标称值之间连续变化,则说明正常;若为无穷大,则说明它们之间开路;若为0,则说明短路。
1Ω=1000mΩ,1kΩ=103Ω,1MΩ=106Ω
04/必备知识-电阻器
(一)定义
电阻器可简称为电阻,其指电子在导体中流动所受到的阻力。通常用字母“R”表示。
(二)单位
电阻的国际单位为欧姆,简称欧,符号Ω。常用的还有mΩ(毫欧),kΩ(千欧),MΩ(兆欧),它们的关系如下:
04/必备知识-电阻器
(三)分类
电阻器是最为常见的电子元器件,电阻的分类很多,常见的有:
功能不同
制作材料不同
额定功率不同
固定电阻器
电位器(可变/可调电阻)
敏感电阻器(有热敏、光敏、压敏、气敏电阻等)
碳膜电阻器
金属膜电阻器
金属氧化膜电阻器
水泥电阻器
绕线式电阻器
封装形式不同
插件电阻器
贴片电阻器
特殊式电阻器
1/16W、1/8W、1/4W、1/2W、1W、2W等。
电阻器
04/必备知识-电阻器
(四)实物和电路符号
实物图
电路符号
贴片电阻
色环电阻
水泥电阻
国家标准
国外标准
电位器(可调电阻)
04/必备知识-电阻器
(五)型号命名方法(国产)
第一部分 主体 第二部分 电阻体材料 第三部分 类别或额定功率 第四
部分
序号
字母 含义 字母 含义 数字或字母 含义 数字 额定功率 R 电阻器 C 沉积膜或高频瓷 1 普通 0.125 1/8W 用个位数或无位数表示
2 普通或阻燃 F 复合膜 3或C 超高频 0.25 1/4W H 合成碳膜 4 高阻 玻璃釉膜 5 高温 0.5 1/2W I 金属膜 7或J 精密 J 无机实心 8 高压 1 1W N 有机实心 9 特殊(如熔断型等) S 碳膜 G 高功率 2 2W T 硅碳膜 L 测量 U 线绕 T 可调 3 3W X 氧化膜 X 小型 Y C 防潮 5 5W O 玻璃膜 Y 被釉 B 不燃性 10 10W 04/必备知识-电阻器
(六)色环电阻读值
举例:
1.一个四环电阻色环颜色依次为绿、棕、黄和金色,则该电阻的阻值为51×104 =510kΩ,它的误差是±5%。
2.一个五环电阻色环颜色依次为棕、绿、橙、红、棕,其阻值为153×102 =15.3kΩ,误差是±1%。
色标电阻通常分为四环电阻和五环电阻两种。其各环含义如图所示(左图为四环电阻,右图五环电阻)
04/必备知识-电阻器
(七)贴片电阻读值
贴片电阻的阻值一般用文字符号标示,主要有两种标示方法,分别是电阻系列误差5%的3位数字(含字母)标示法(以下简称3位法),以及误差1%的4位数字(含字母)标示法(以下简称4位法)。具体说明如下表。
方法 特点 说明 举例
3位法 3位纯数字标示 前两位数字代表阻值的有效数字,第3位则表示倍率,即有效数字后“0”的个数 标示为510,则阻值为51×100 =51Ω;
103为10×103 =10kΩ;
(误差均为5%)
数字+字母R标示 当阻值小于10Ω时,在代码中用R表示阻值小数点的位置,其他数字均为有效值 标示为4R7,表示4.7Ω;0R2则是0.2Ω
(误差均为5%)
4位法 4位纯数字标示 前3位数字为有效数字,第4位数字表示倍率 标示为0200,则阻值为20×100 =20Ω;470则为470×102 =47kΩ(误差均为1%)
数字+字母R标示 同3位法 标示为3R10,表示3.1Ω;0R33则是0.33Ω(误差均为1%)
04/必备知识-电阻器
(八)贴片电阻封装
贴片电阻主要的英制和公制封装及对应功率如表所示。
序号 封装 额定功率(W)@70℃
英制(inch) 公制(mm) 常规功率系列
1 01005 0402 1/32
2 0201 0603 1/20
3 0402 1005 1/16
4 0603 1608 1/10
5 0805 2012 1/8
6 1206 3216 1/4
7 1210 3225 1/4
8 2010 5025 1/2
9 2512 6432 1
04/必备知识-电阻器
(九)作用
电阻的应用很广,通常有:
三极管提供偏置电压
起电路隔离作用
分压作用
分流作用
限流保护作用
与电容构成退耦电路
消振作用
阻尼作用
与电容构成滤波电路
负反馈作用等
04/必备知识-电阻器
(十)电位器结构与原理
电位器种类很多,但是结构基本相同,其结构示意图如下图所示。中间的引脚(C)在内部连接的是滑动片,另外两脚A、B则是连接定片,它们之间阻值是固定的,称为标称阻值,即电位器上标注的阻值。例如电位器上标注103,那么标称阻值是10×103=10000Ω,即10kΩ。
用螺丝刀将滑动片C向定片A调整,此时AC间电阻变小,BC间电阻变大;反之,将滑动片C向定片B调整,此时AC间电阻变大,BC间电阻变小。AC间及BC间的阻值大小,可以通过万用表欧姆档测得。
04/必备知识-万用表
万用表种类很多,本任务中主要介绍指针万用表和数字万用表的使用方法。
(一)指针万用表基本使用方法
连接表笔。红表笔插在万用表正极性表笔插孔,黑表笔插在负极性孔;
01
表头校正。观察表盘上的指针,若发现未指向0,则用一字螺丝刀调整表头校正钮,使指针指向0(此步骤很重要,否则将影响测量数据准确性),如图所示;
02
04/必备知识-万用表
(一)指针万用表基本使用方法
功能档位选择。根据待测量的大小和类型(如电阻、电压和电流等),用手转动功能旋钮来调整万用表档位,所指示的位置即为当前选择的档位,如图所示。(待测量以电阻为例)
03
档位选择时,若待测量大小未知,则应优先选择最大量程/档位,再根据实测值来调整到合适量程/档位。测量指针指在中间位置为最佳。
04/必备知识-万用表
(一)指针万用表基本使用方法
电阻校零。指针万用表测量电阻时,每调整一次档位,均需要对当前档位进行0欧姆调整,使万用表的指针指向0欧姆(Ω)的位置,即校零,如图所示。
04
04/必备知识-万用表
(一)指针万用表-电阻测试示例
例如,检测一个47Ω的电阻器阻值时,先将量程调至“× 10”欧姆档并校零。然后将红、黑表笔分别搭在电阻器两端引脚上,如图所示,万用表的指针指向4.7的位置上,最终读数为4.7× 10 = 47Ω。
04/必备知识-万用表
(二)数字万用表基本使用方法
连接表笔。将红表笔插在万用表正极性表笔插孔,黑表笔则插在负极性孔(公共端COM),如图所示。
01
04/必备知识-万用表
(二)数字万用表基本使用方法
开机。不同品牌的万用表开关方式存在差异,主要有按钮开关和旋转功能旋钮两种。
02
按钮开关,控制万用表开机或关机。
功能旋钮开关,旋钮旋指向“OFF”位置,则关机,旋到任一档位则开机。
04/必备知识-万用表
(二)数字万用表基本使用方法
根据待测数据量,用手转动功能旋钮到相应的档位,即可进行相应的测试。(不同品牌万用表操作方法和功能存在差异,具体以实际设备说明书为准)。
03
有一个待测电阻,其标称阻值为47Ω。用数字万用表测量时,首先将档位调至“200”欧姆档;然后将红、黑表笔分别搭在电阻器两端的引脚上,此时万用表会直观显示读数,如图所示。

05/任务拓展
1、请问怎样确定色环电阻的第1环?
2、如何区分电位器的固定端和滑动端?
3、万用表红、黑表笔短接时,指针不指向0的位置,怎么办?
4、有一电位器,其标称阻值为5kΩ,此时滑动端C位于固定端A和B中间位置,如下图所示。请问要使AC间电阻值是3kΩ,滑动片C怎么滑动?
5、现有一四环和五环电阻,四环电阻色环颜色依次为黑-红-棕-银,五环电阻色环颜色则依次为黄-紫-黑-红-棕,请问它们的阻值和误差分别是多少?
