实验：导体电阻率的测量
LOREM IPSUM DOLOR
电阻定律
2.决定式：
1.内容：
同种材料的导体，其电阻与它的长度成正比，与它的横截面积成反比；导体电阻与构成它的材料有关。
3.适用条件：温度一定,粗细均匀的金属导体，或浓度均匀的电解液。
如何测量电阻率？
：测量导体的横截面积。
：测量导体的长度。
：测量导体的电阻。

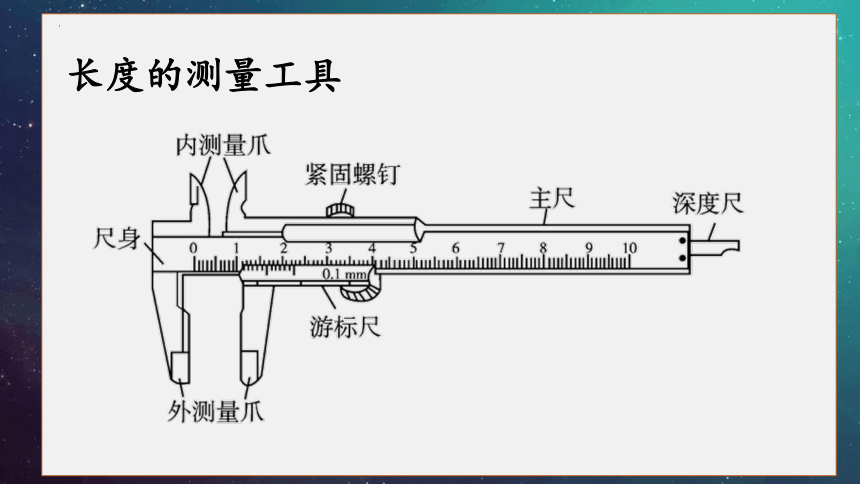

长度的测量工具
（1）游标尺的零刻度线与主尺零刻度线对齐时，内测量爪、外测量爪、深度尺处于什么位置？

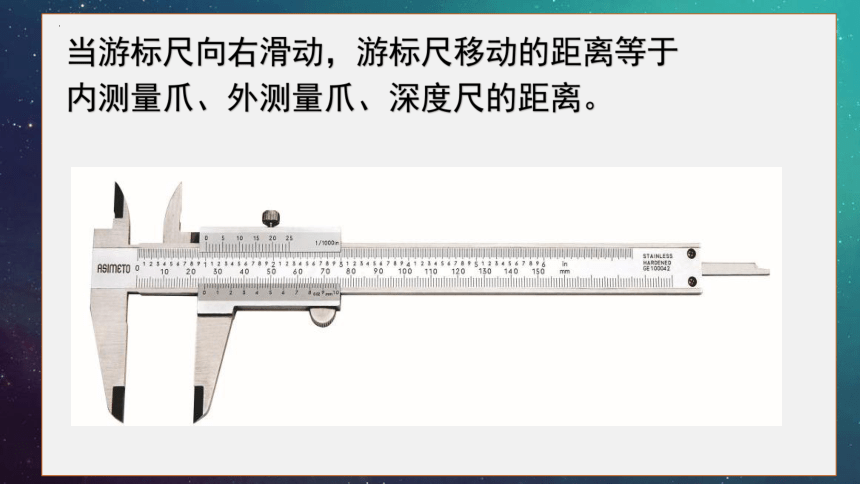

当游标尺向右滑动，游标尺移动的距离等于
内测量爪、外测量爪、深度尺的距离。
0 1 cm
0 5 10
1mm
0.9mm
0.1mm
0.2mm

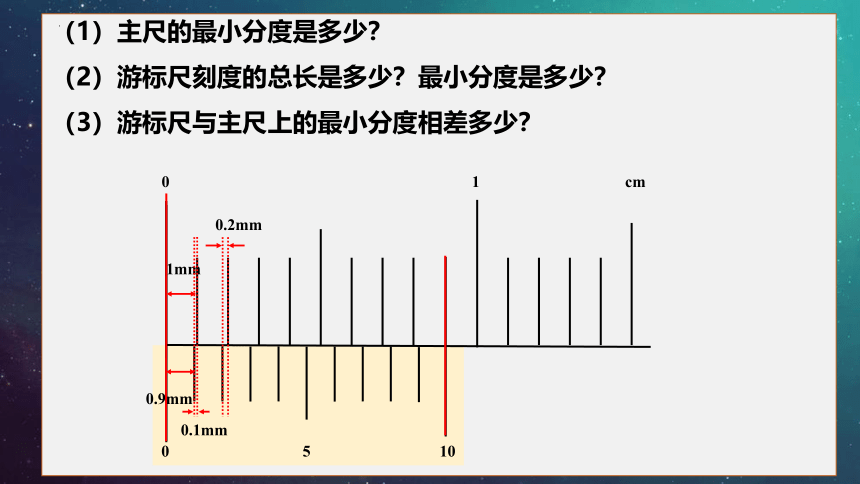

（1）主尺的最小分度是多少？
（2）游标尺刻度的总长是多少？最小分度是多少？
（3）游标尺与主尺上的最小分度相差多少？
0 1 cm
0 5 10
0.1 mm

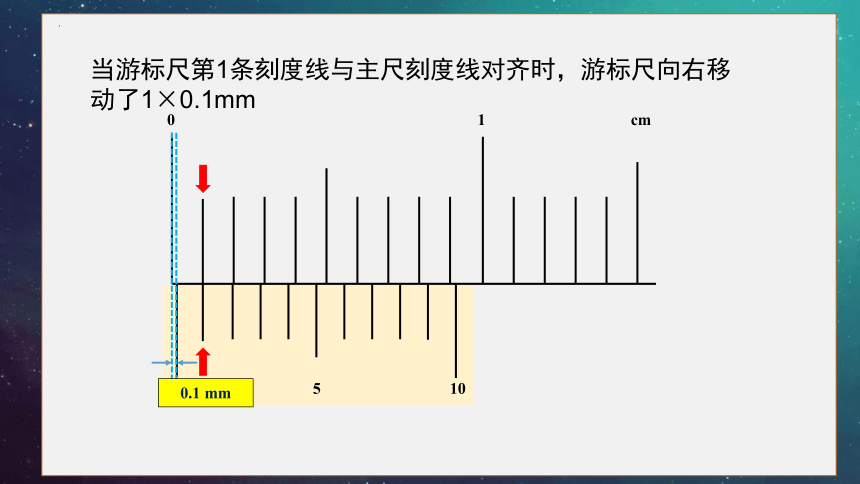

当游标尺第1条刻度线与主尺刻度线对齐时，游标尺向右移动了1×0.1mm
0 1 cm
0 5 10
0.2 mm
当游标尺第2条刻度线与主尺刻度线对齐时，游标尺向右移动了2×0.1mm

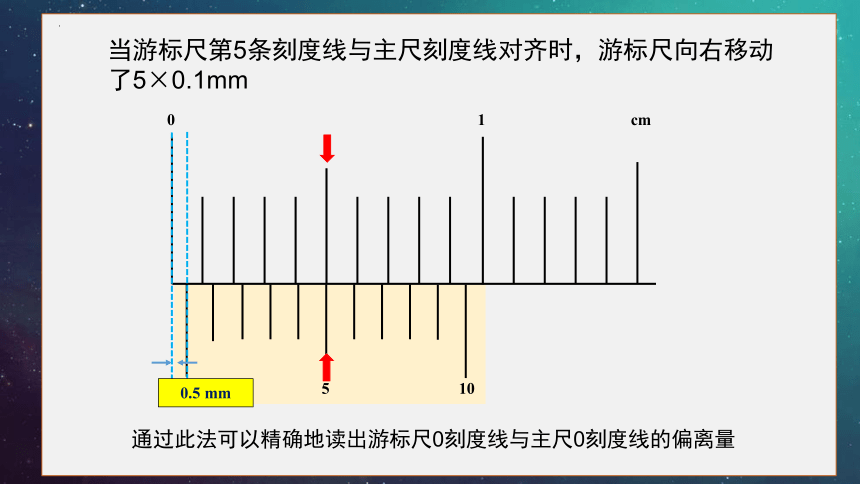

0 1 cm
0 5 10
0.5 mm
通过此法可以精确地读出游标尺0刻度线与主尺0刻度线的偏离量
当游标尺第5条刻度线与主尺刻度线对齐时，游标尺向右移动了5×0.1mm

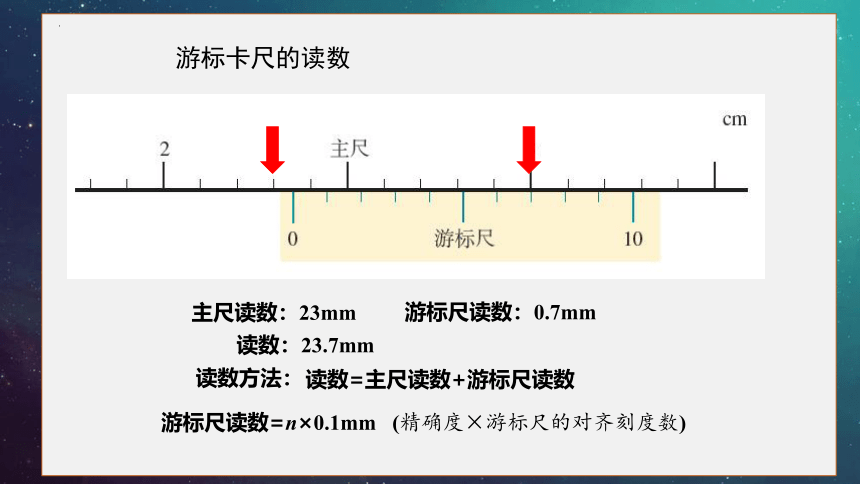

游标卡尺的读数
主尺读数：23mm
游标尺读数：0.7mm
读数：23.7mm
读数=主尺读数+游标尺读数
读数方法：
游标尺读数=n×0.1mm (精确度×游标尺的对齐刻度数)

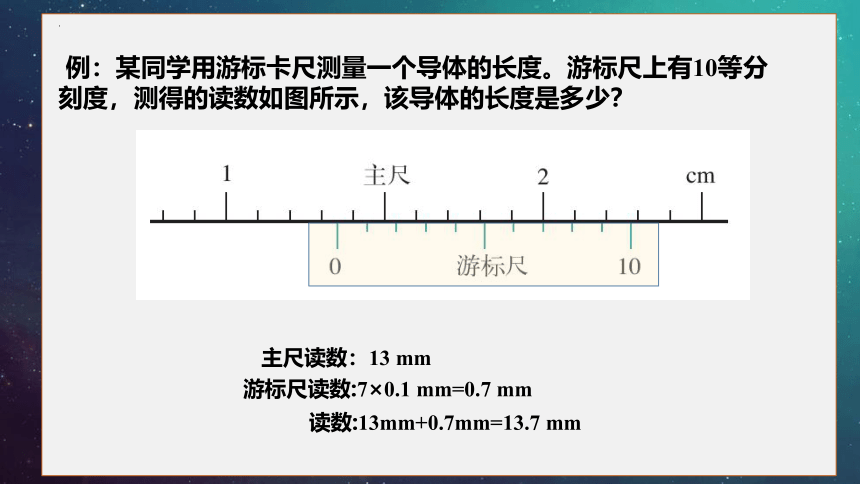

例：某同学用游标卡尺测量一个导体的长度。游标尺上有10等分刻度，测得的读数如图所示，该导体的长度是多少？
主尺读数：13 mm
游标尺读数:7×0.1 mm=0.7 mm
读数:13mm+0.7mm=13.7 mm

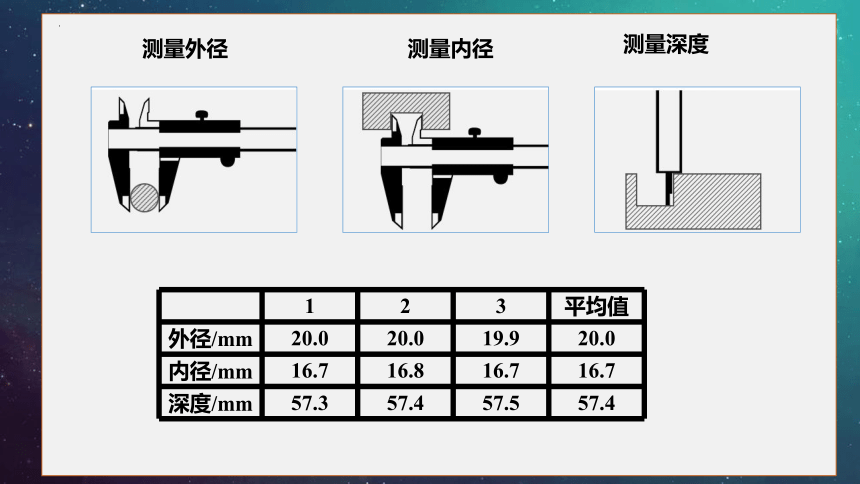

测量外径
测量内径
测量深度
1 2 3 平均值
外径/mm 20.0 20.0 19.9 20.0
内径/mm 16.7 16.8 16.7 16.7
深度/mm 57.3 57.4 57.5 57.4
20分度游标卡尺
游标尺等分刻度数：
游标尺与主尺2 mm的差值：
20个
0.05 mm
游标尺刻度的总长：
39 mm
游标尺最小分度：
1.95 mm
读数=主尺读数+游标尺读数
读数方法：
游标尺读数=n×0.05 mm
50分度游标卡尺
游标尺等分刻度数：
游标尺与主尺分度差值：
50个
0.02 mm
49 mm
游标尺最小分度：
1.98 mm
读数=主尺读数+游标尺读数
读数方法：
游标尺读数=n×0.02 mm
游标尺刻度的总长：
10.95mm
9.8mm
11.80mm
螺旋测微器
固定刻度分度值：0.5mm
可动刻度旋转一周（50格）,分度值：0.5mm/50=0.01mm
螺旋测微器读数（千分尺）
整毫米数
半毫米数
读数=固定刻度读数+可动刻度读数
可动刻度格数n×0.01mm
往后估读一位（0.001mm）
14.134mm
8.561mm
螺旋测微计读数训练
实验电路
1、连接电路时，开关应闭合还是断开？
2、为了尽可能准确地测量电流和电压，电流表和电压表应该选择什么量程？
+
-
+
-
Rx
K
A
V
a
b
a.不超过最大量程
b.指针有加大的偏转值
实验电路
A
Rx
V
A
Rx
V
电流表采用内接法，还是外接法？
电流表内接法
A
Rx
V
R测=
U测
I测
=RA+Rx
相对误差：
δ=
|Rx -R测|
Rx
=
RA
Rx
误差原因：电流表分压
U测= UA+ UR
x
R测
UA+ UR
x
=
I
A
Rx
V
R测=
U测
I测
=
RV·Rx
RV+Rx
δ=
|Rx -R测|
Rx
电流表外接法
误差原因：电压表分流
I测= IV+ IR
x
1
R测
=
U
IV+ IR
x
=
1
RV
+
1
Rx
R测=
RV·Rx
RV+Rx
=
Rx
Rx+RV
=
1
RV
1+
Rx
相对误差：
实验电路
电流表内接法
A
Rx
V
电流表外接法
A
Rx
V
电流表采用内接法，还是外接法？
外接法相对误差较小，所以选择电流表外接法
δ =
RA
Rx
δ =
Rx
Rx+RV
为调节方便，尽可能测量多组数据，滑动变阻器采用限流式接法，还是分压式接法？
Rx
U
Rx
U
电压范围：
分压式调压范围稍大，数据点可以更分散一些，选择分压式接法
限流式
分压式
金属丝电阻率的测量
误差分析
1．采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小。
2．金属丝的长度测量、直径的测量、电流表和电压表的读数等会带来偶然误差。
3．由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差。
