2、光学.激光垂准仪的基本操作及使用
任务三
模块六
其他工具及仪器的测量技术
目录
contents
任务描述与分析
01
方法与步骤
02
知识与技能
03
任务描述与分析
PART 01
01
井道测量；导轨安装后铅锤性与直线检测
导轨扭曲度测量与修正；传递基点；
方便楼层的轴网测定等。
任务描述
铅垂仪广泛运用于电梯安装中确定
垂直基准线
掌握DZJ20C-1光学.激光垂准仪的基本操作
能应用光学.激光垂准仪进行铅垂线的
定位测量
任务分析
02
03
01
进行垂直测量
安装电池和架设脚架
整平对中

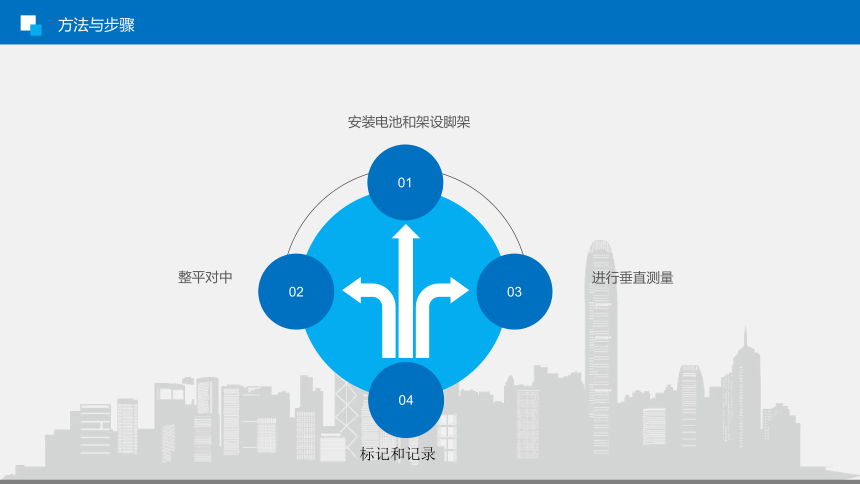

方法与步骤
04
标记和记录
安装
电池

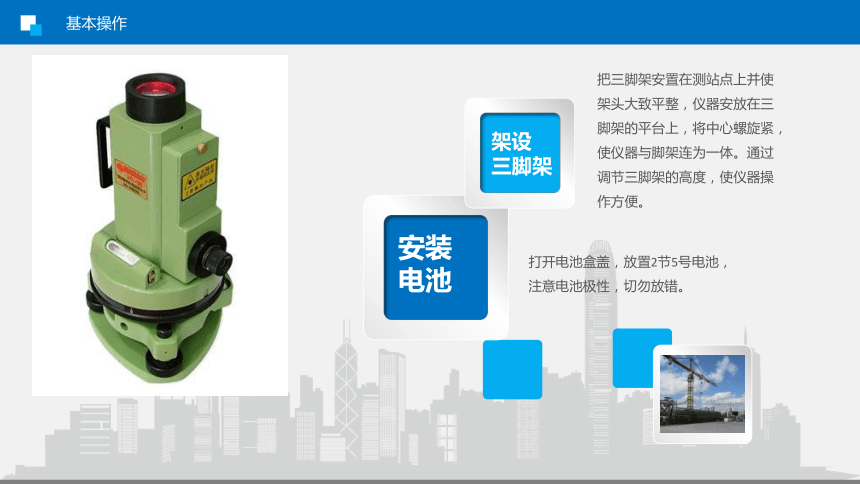

打开电池盒盖，放置2节5号电池，注意电池极性，切勿放错。
架设
三脚架
把三脚架安置在测站点上并使架头大致平整，仪器安放在三脚架的平台上，将中心螺旋紧，使仪器与脚架连为一体。通过调节三脚架的高度，使仪器操作方便。
基本操作
基本操作

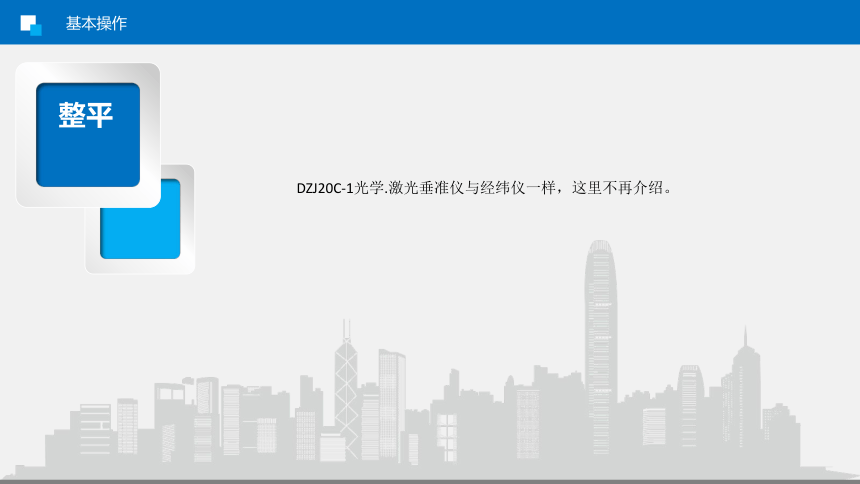

整平
DZJ20C-1光学.激光垂准仪与经纬仪一样，这里不再介绍。
基本操作

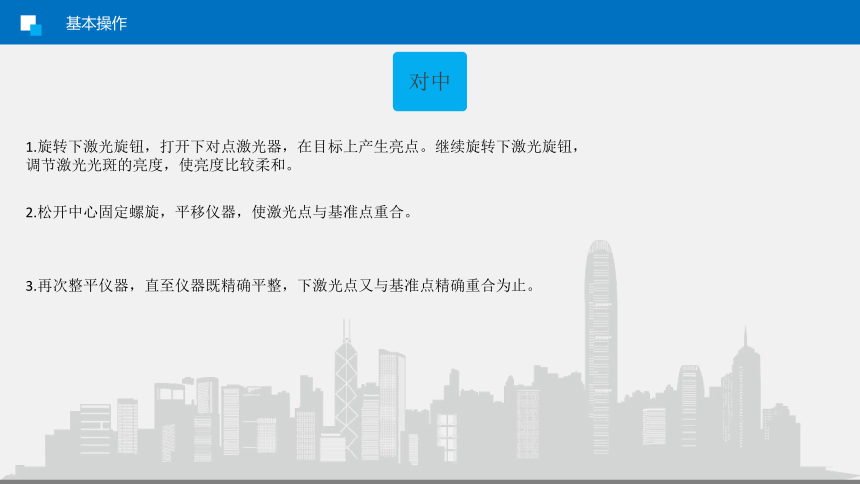

对中
1.旋转下激光旋钮，打开下对点激光器，在目标上产生亮点。继续旋转下激光旋钮，
调节激光光斑的亮度，使亮度比较柔和。
2.松开中心固定螺旋，平移仪器，使激光点与基准点重合。
3.再次整平仪器，直至仪器既精确平整，下激光点又与基准点精确重合为止。
垂直测量
1.在需要投射点的位置放置激光靶，旋转仪器上的调焦手轮，
使激光靶上的激光斑最小，此点即为基准点垂直连线上的点
基本操作
基本操作
基本操作（架设三脚架）
基本操作（架设三脚架）
光学.激光垂准仪的应用
PART 02
02
A
B
C
1.测定被测物在垂直方向上的轮廓。
① 将激光靶的一侧紧靠在被测物的测量点上，旋转仪器上的调焦手轮，使激光靶上的
激光点最小，读取激光靶上的读数。
② 分别以一定的垂直间隔 移动激光靶，按上述同样方法测量。
③ 根据读数连接各点，得到被测物在垂直方向的实际轮廓。
光学.激光垂准仪的应用
点位的垂直传递（井道）
拓展与提高
在工程测量或矿山测量中，需要将地面已知方位的基准边传递到地下隧道或矿井中，如图示。直线AB
为一已知方为边，在井口AB方位线上截取C、D两点作为方位传递，操作如下:
①在井底整平仪器，打开激光，并平移仪器，使向上发射的激光点与井口的目标点C点重合。
②此时下对点激光在井底的激光点即为C点的投影点E点。
③按同样的方法测量D点，在井底得到D 点的投影点F点。
④连接E、F两点所成的放位线就是与地面方位角相等的方为边。
拓展与提高
测定被测物在垂直方向上的轮廓
点位的垂直传递
拓展与提高
拓展与提高
