目录
建筑物定位
教 学 目 标
01
教 学 安 排
02
教 学 内 容
03
教 学 参 考
04
PART 01
01
01教学目标
建筑物定位
四等水准测量

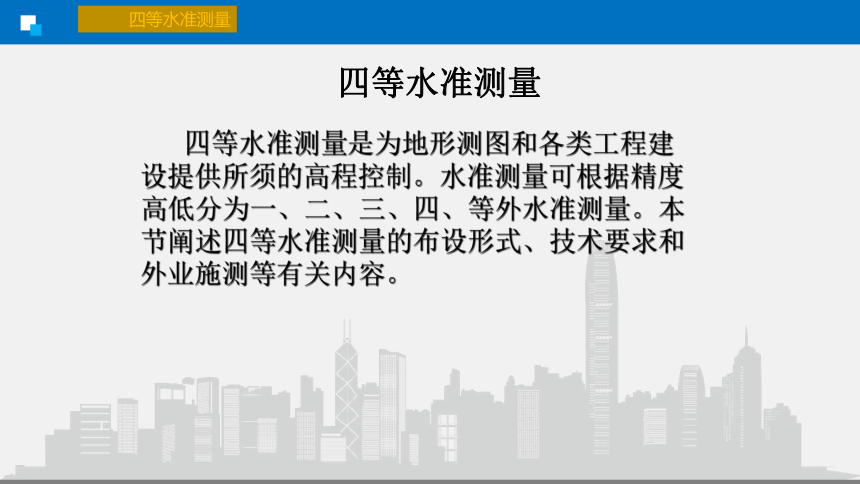

四等水准测量
四等水准测量是为地形测图和各类工程建设提供所须的高程控制。水准测量可根据精度高低分为一、二、三、四、等外水准测量。本节阐述四等水准测量的布设形式、技术要求和外业施测等有关内容。
A
B
C
四等水准测量
素
养
目
标
建筑物定位
四等水准测量
PART 01
02
PART 01
03

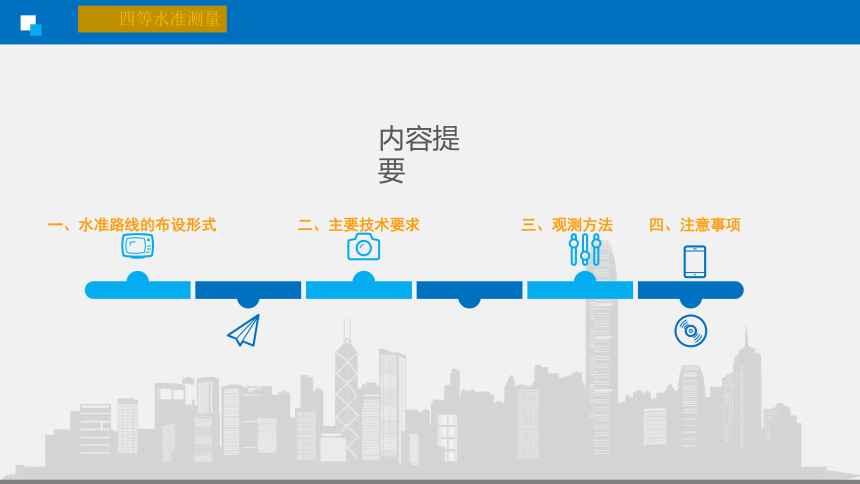

内容提要
四等水准测量
一、水准路线的布设形式
二、主要技术要求
三、观测方法
四、注意事项
四等水准测量

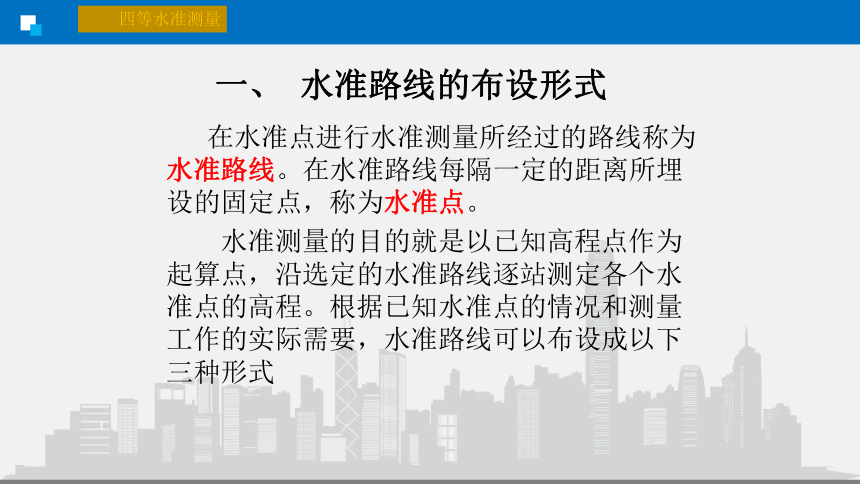

一、 水准路线的布设形式
在水准点进行水准测量所经过的路线称为水准路线。在水准路线每隔一定的距离所埋设的固定点，称为水准点。
水准测量的目的就是以已知高程点作为起算点，沿选定的水准路线逐站测定各个水准点的高程。根据已知水准点的情况和测量工作的实际需要，水准路线可以布设成以下三种形式
四等水准路线

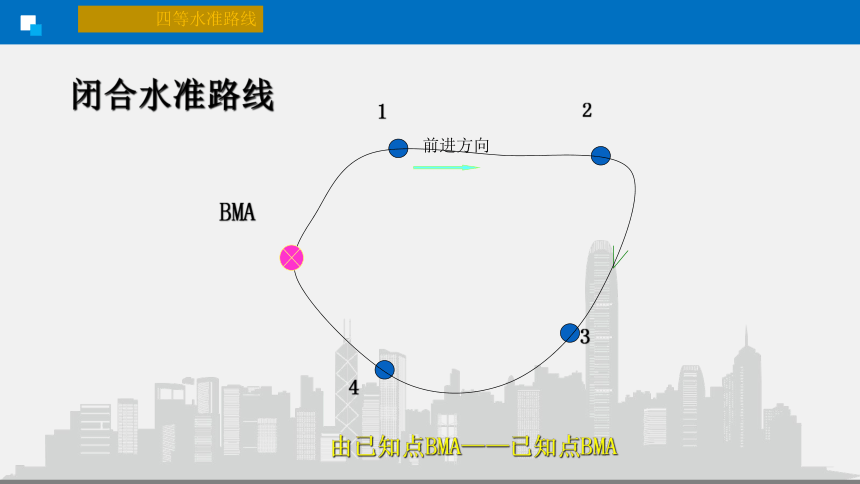

由已知点BMA——已知点BMA
1
2
3
4
前进方向
闭合水准路线
四等水准路线
二、技术要求
等
级 仪器
类型 前后视
距之差 黑红面读数差 视线
长度 视线
高度 前后视距
差累计 黑红面所
测高差之差 检测间隙高差之差 往返较差符合或闭合闭合差
三 DS3 ≤3.0m 2.0mm ≤75m 0.3m ≤6.0m 3.0mm 3.0mm
四 DS3 ≤5.0m 3.0mm ≤100m 0.2m ≤10.0m 5.0mm 5.0mm
±12 mm
±12 mm
四等水准路线
水准仪
四等水准测量
双面水准尺
四等水准测量
外业观测方法
1. 观测方法与记录格式
2. 测站计算与检核
3. 测段计算与检核
四等水准测量
测站的观测程序
后－后－前－前
黑－红－黑－红
后视黑面——读取上、下、中读数
后视红面——读取中丝读数
前视黑面——读取上、下、中读数
前视红面——读取中丝读数
四等水准测量
四等水准测量
每一测站上，按下列顺序进行观测：
（1）后视水准尺的黑面，读下丝、上丝和中丝读数. （1）、（2）、（3）
（2）后视水准尺的红面，读中丝读数. （4）
（3）前视水准尺的黑面，读下丝、上丝和中丝读数. （5）、（6） 、 （7）
（4）前视水准尺的红面，读中丝读数（8） 。
以上的观测顺序称为后一后一前一前，即黑-红-黑-红，在后视和前视读数时，均先读黑面再读红面，读黑面时读三丝读数，读红面时只读中丝读数。
a1
b1
a2
b2
四等水准测量
四等水准测量的观测记录表
括号内数字为读数顺序。记录和计算格式见下表，其中括号内数字表示观测和计算的顺序，同时也说明有关数字在表格内应填写的位置
四等水准测量
四等水准测量
观测顺序应为后一前一前一后 .
每一测站上，按下列顺序进行观测：
（1）后视水准尺的黑面，读下丝、上丝和中丝读数.
（2）前视水准尺的黑面，读中丝和下丝、上丝读数.
（3）前视水准尺的红面，读中丝读数.
（4）后视水准尺的红面，读中丝读数
即黑-黑-红-红观测顺序
四等水准测量
四等水准测量的数据计算和检核方法
1、测站上的计算和检核
（1）、视距计算
对于四等水准测量，前后视距差不得超过5m；对于三等水准测量，不得超过3m。
后视距离 （9）=（1）-（2）
前视距离 （10）=（5）-（6）
前、后视距差 （11）=（9）-（10）
前、后视距累积差 （12）=本站（11）+前站（12）
四等水准测量
（2）、同一水准尺红、黑面读数差的检核
K为水准尺红、黑面常数差，一对水准尺的常数差K分别为4.687和4.787。对于四等水准测量，红、黑面读数差不得超过3mm；对于三等水准测量，不得超过2mm。
1、测站上的计算和检核
同一水准尺黑、红面中丝读数之差应等于该尺的尺常数K（4.687和4.787）。
前尺 （13）=（3）+K1-（4）
后尺 （14）=（7）+K2-（8）
四等水准测量
1、测站上的计算和检核
（3）、高差的计算和检核
对于四等水准测量，黑、红面高差之差不得超过5mm；对于三等水准测量，不得超过3mm。
黑面高差:（15）=（3）-（7）
红面高差:（16）=（4）-（8）
黑红面所测高差之差 （17）=（14）-（13）=（15）-（16）±100
上式中的100为两根水准尺红面的起始注记之差，单位为mm。
如果（17）符合要求，则计算高差中数
高差中数:（18）= {[（15）+（16）±100]}
四等水准测量
四等水准测量的数据计算和检核
2．总的计算和检核(观测结束后的计算与检核 )
在手簿每页末或每一测段完成后，应作下列检核：
（1）视距的计算和检核
末站的
（2）高差的计算和检核
当测站数为偶数时
总高差
当测站数为奇数时
总高差
四等水准测量
四等水准测量
四、注意事项
1.四等水准测量具有严格的技术规定，要达到更高的精度，关键在于前后视距相等（在限差以内），水准尺应完全竖直，尺垫安放后用力踩实避免滑动。
2.每站观测结束，立即进行计算和进行规定的检核，若有超限，则应重测该站。
PART 01
04
习题：四等水准测量计算
测点编号 后尺 下丝（m） 前尺 下丝（m） 方向 及 尺号 中丝读数 K+黑
-红（mm） 高差 中数 （m） 备注
上丝（m） 上丝（m） 黑面（m） 红面（m）
后距（m） 前距（m）
视距差（m） 累加差（m）
（1） （4） 后尺1# （3） （8） （14） （18） 已知水准点BM1的高程 =30.867m。 尺1# 的K=4.687 尺2# 的K=4.787
（2） （5） 前尺2# （6） （7） （13）
（9） （10） 后-前 （15） （16） （17）
（11） （12） 　
BM1
|
TP1 2.837 0.381 后尺2# 2.661 7.45 　 　
2.489 0.058 前尺1# 0.22 4.908 　
　 　 后-前 　 　 　
　 　 　
TP1
|
BM2 2.548 1.284 后尺1# 2.338 7.028 　 　
2.138 0.871 前尺2# 1.076 5.864 　
　 　 后-前 　 　 　
　 　 　
01
02
03
04
1、马小红 建筑工测量
重庆：重庆大学出版社，2015年
2、谭和明 建筑工程技术实作实训(工程测量)
重庆:重庆出版社,2015年
建筑物定位-参考文献
