(共16张PPT)
第二单元 开源硬件设计
第十课 软件与硬件的结合使用

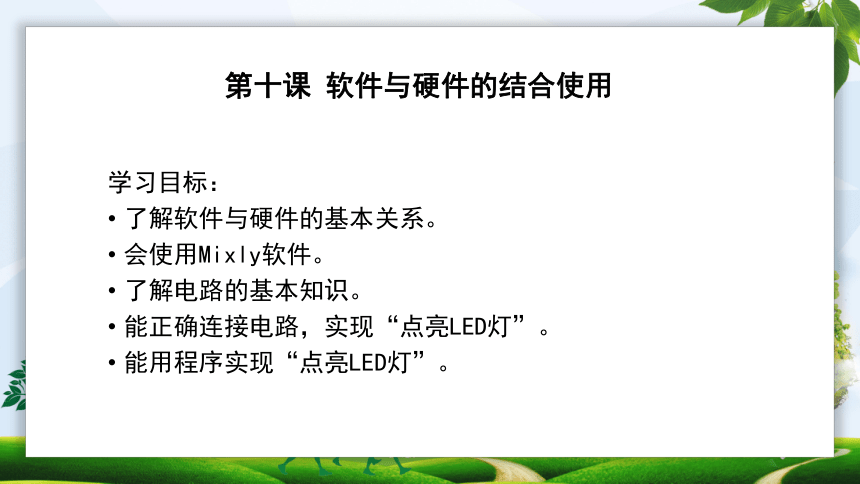

学习目标：
了解软件与硬件的基本关系。
会使用Mixly软件。
了解电路的基本知识。
能正确连接电路，实现“点亮LED灯”。
能用程序实现“点亮LED灯”。
第十课 软件与硬件的结合使用

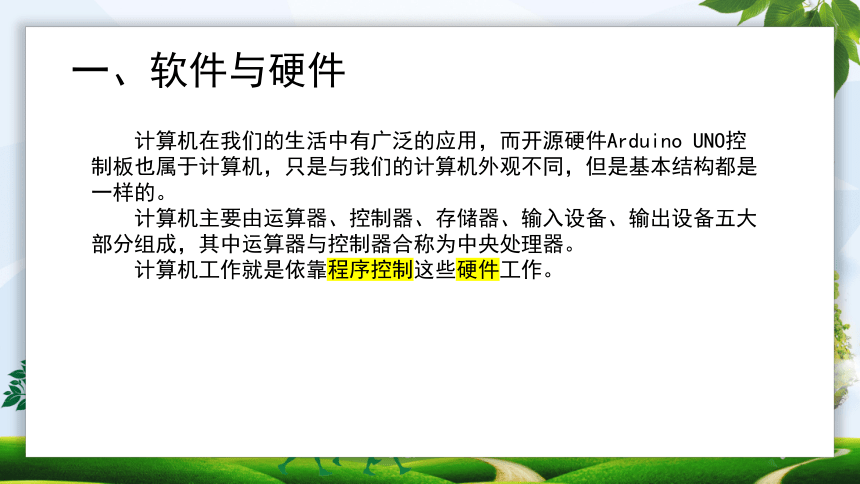

计算机在我们的生活中有广泛的应用，而开源硬件Arduino UNO控制板也属于计算机，只是与我们的计算机外观不同，但是基本结构都是一样的。
计算机主要由运算器、控制器、存储器、输入设备、输出设备五大部分组成，其中运算器与控制器合称为中央处理器。
计算机工作就是依靠程序控制这些硬件工作。
一、软件与硬件

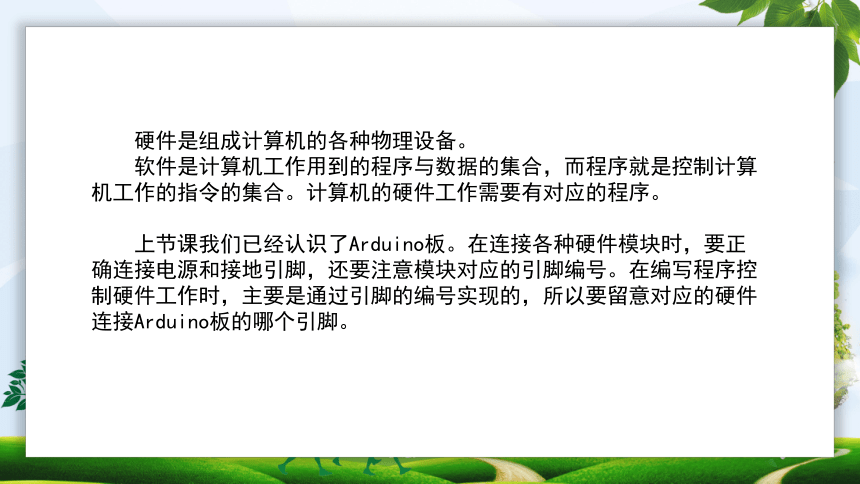

硬件是组成计算机的各种物理设备。
软件是计算机工作用到的程序与数据的集合，而程序就是控制计算机工作的指令的集合。计算机的硬件工作需要有对应的程序。
上节课我们已经认识了Arduino板。在连接各种硬件模块时，要正确连接电源和接地引脚，还要注意模块对应的引脚编号。在编写程序控制硬件工作时，主要是通过引脚的编号实现的，所以要留意对应的硬件连接Arduino板的哪个引脚。

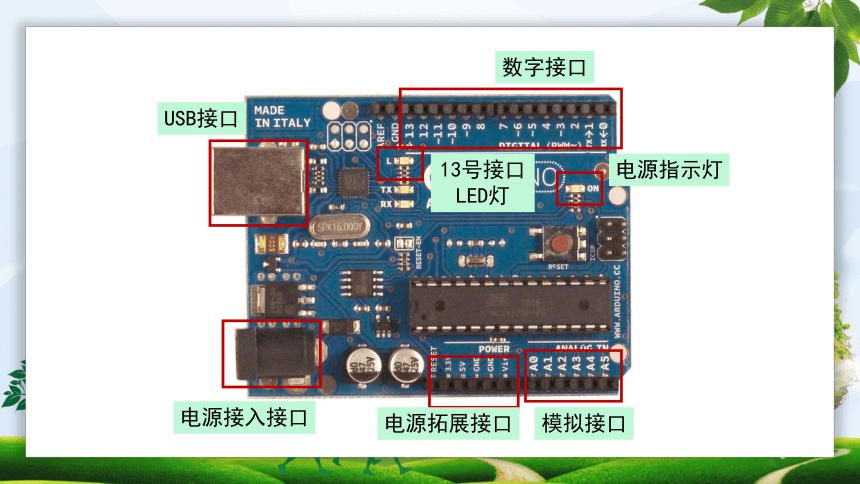

数字接口
模拟接口
电源拓展接口
USB接口
电源接入接口
13号接口 LED灯
电源指示灯

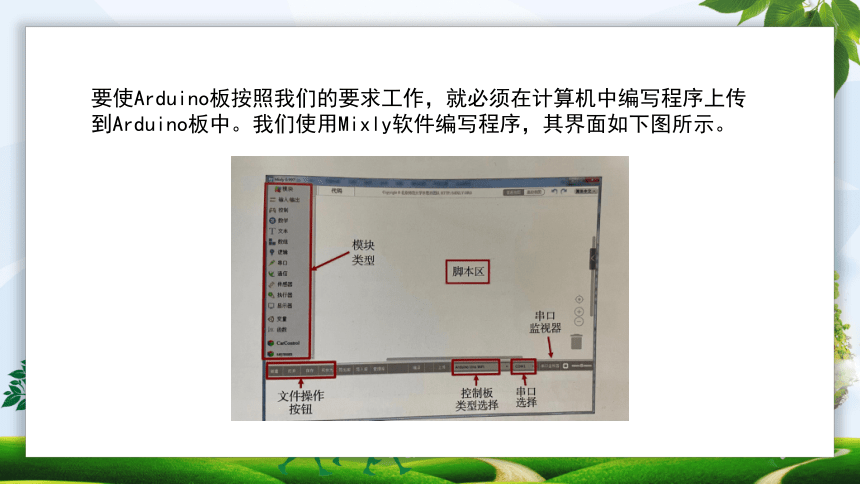

要使Arduino板按照我们的要求工作，就必须在计算机中编写程序上传到Arduino板中。我们使用Mixly软件编写程序，其界面如下图所示。

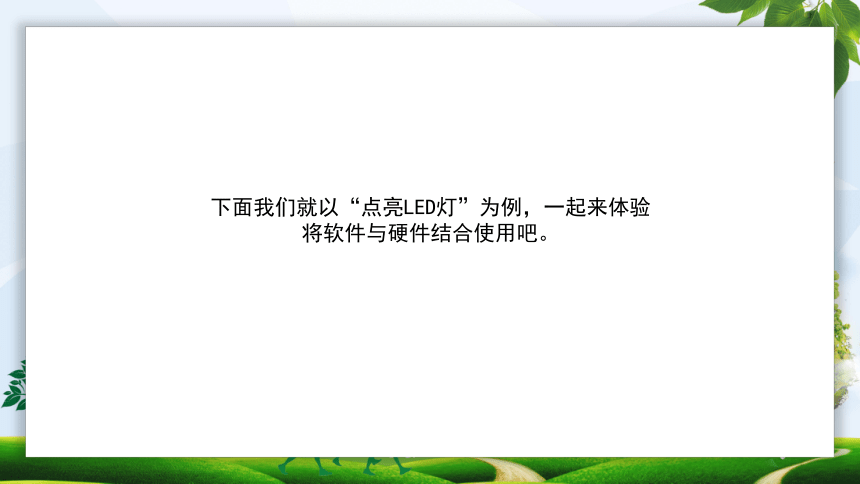

下面我们就以“点亮LED灯”为例，一起来体验将软件与硬件结合使用吧。
二、电路基本知识：形成一个“通路”
电源的电从正极流出，经过电器，再从负极流入。
（1）LED（发光二极管）
LED是一种能将电能转化为光能的固态的半导体器件。
接线方式：长脚接正电（高电平），短脚接负电（低电平）时，LED灯亮；反之，LED灯不亮。
（2）电阻
（4）杜邦线
公对公
公对母
母对母
（5）面包板
三、电路搭建
【活动1】：准备需要的硬件材料，连接电路，再连接到电脑，点亮一盏LED灯。
四、程序编写
【活动2】：修改电路连接方式，再连接到电脑，通过程序点亮一盏LED灯。
灯的长脚接0~13号任意一个数字端口即可。
五、拓展练习
【活动3】：编写程序，制作一盏“呼吸灯”。
序号 学习内容 能否掌握 1 了解软件与硬件的基本关系 能 ○ 不能 ○
2 会使用Mixly软件 能 ○ 不能 ○
3 了解电路的基本知识 能 ○ 不能 ○
4 能正确连接电路，实现“点亮LED灯” 能 ○ 不能 ○
5 能用程序实现“点亮LED灯” 能 ○ 不能 ○
其他收获： 【活动4】：根据这节课自己的整体表现，对照评价表，在相应的○里画√，在“其他收获”栏里留言。
下节课再见
