第2节 生活中的透镜
第五章 透镜及其应用
情境导入
一张汇聚了物理学界智慧之脑的“明星照” ，爱因斯坦、玻尔更是照片的灵魂人物，被称为是物理学的“全明星”合影！

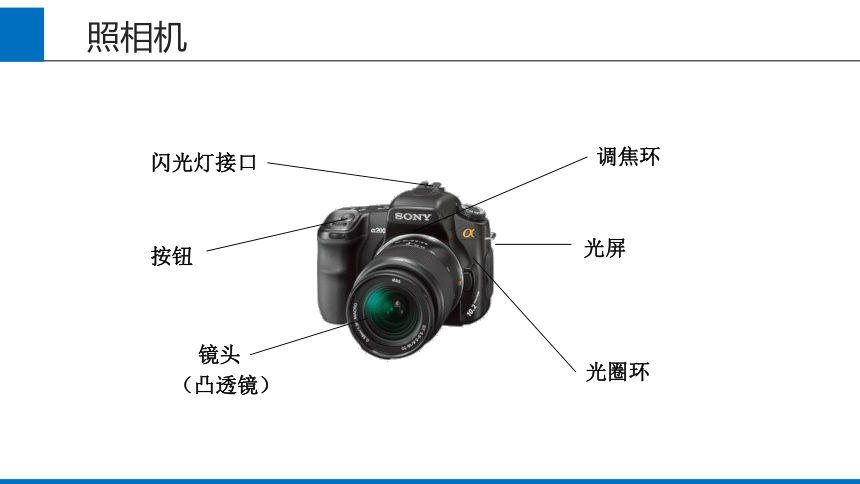

照相机
镜头
光圈环
调焦环
按钮
闪光灯接口
（凸透镜）
光屏

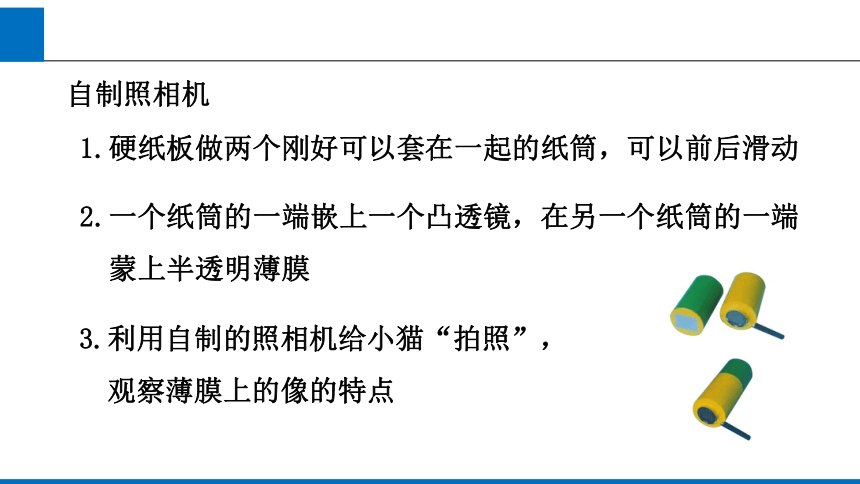

自制照相机
1.硬纸板做两个刚好可以套在一起的纸筒，可以前后滑动
2.一个纸筒的一端嵌上一个凸透镜，在另一个纸筒的一端
蒙上半透明薄膜
3.利用自制的照相机给小猫“拍照”，
观察薄膜上的像的特点
照相机成像特点：
倒立、缩小的像
利用自制照相机拍出下列照片
离拍摄物近
离拍摄物远

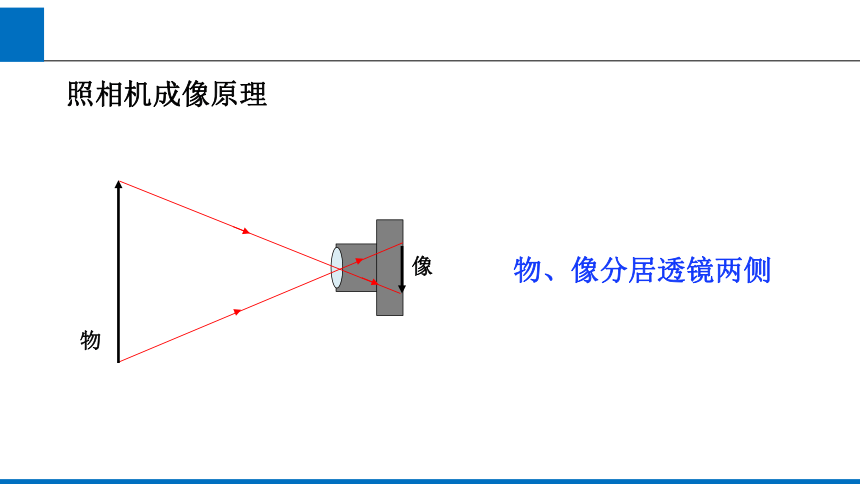

照相机成像原理
物、像分居透镜两侧
物
像
投影仪
投影片
平面镜
镜头
投影仪成像特点：
倒立、放大的像
物
像
投影仪成像原理
物、像分居透镜两侧
光屏
镜头
平面镜
镜头(凸透镜)
屏幕
像
投影片
平面镜的作用：改变光路
放大镜成像特点：
放大镜
正立、放大的像
物与像同侧
生活中的放大镜
实像和虚像
放大镜成的像可以用光屏承接吗？试一试。
光屏不能承接
虚像：没有真实光线会聚，不能用光屏承接
实像：可以用光屏承接
凸透镜所成的实像与物体位于凸透镜的两侧
练习
判断下列成像的虚实
①小孔成像
②平面镜成像
③海市蜃楼
④照相机成像
⑤投影仪成像
⑥放大镜成像
属于虚像的有__________
属于实像的有__________
②③⑥
①④⑤
小结
1
2
4
3
照相机
成像特点：_______、________的____像
倒立 缩小 实
投影仪
成像特点：_______、________的____像
倒立 放大 实
放大镜
成像特点：_______、________的____像
正立 放大 虚
实像和虚像
可以用光屏承接的是____像
不能用光屏承接的是____像
实
虚
