平面镜成像

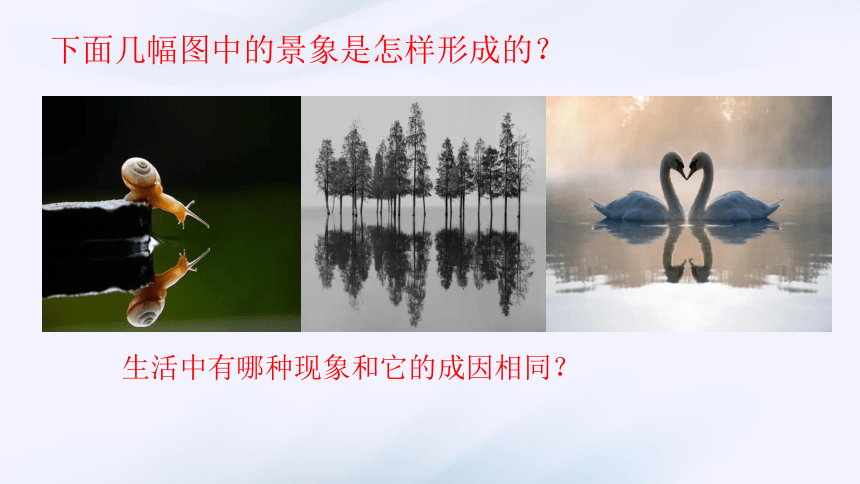

下面几幅图中的景象是怎样形成的？
生活中有哪种现象和它的成因相同？
平面镜成像
实验探究：平面镜成像的特点

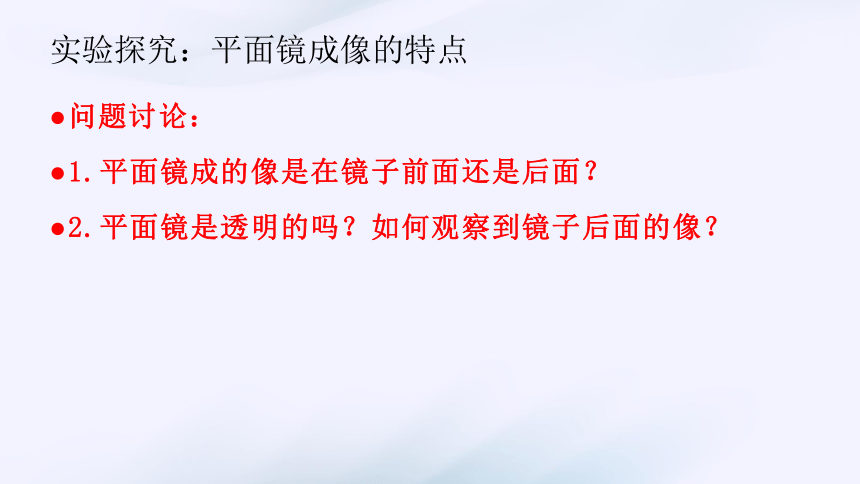

问题讨论：
1.平面镜成的像是在镜子前面还是后面？
2.平面镜是透明的吗？如何观察到镜子后面的像？
实验探究：平面镜成像的特点

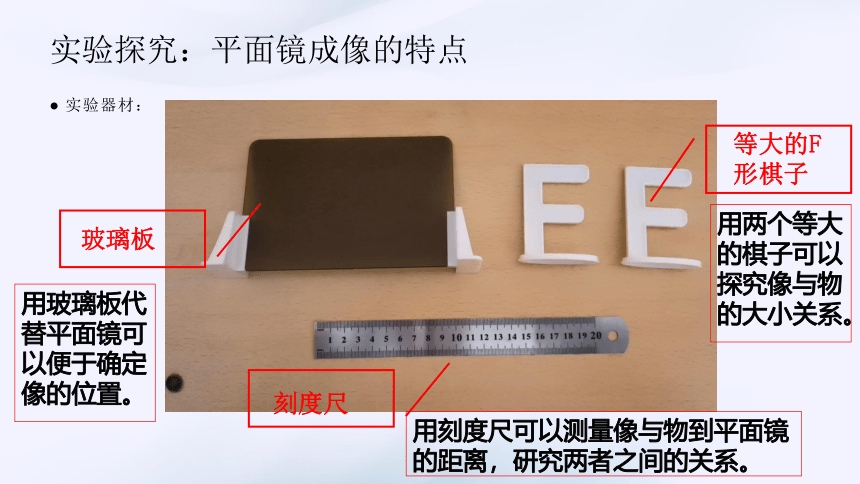

实验器材：
玻璃板
等大的F形棋子
刻度尺
用玻璃板代替平面镜可以便于确定像的位置。
用两个等大的棋子可以探究像与物的大小关系。
用刻度尺可以测量像与物到平面镜的距离，研究两者之间的关系。
实验探究：平面镜成像的特点
实验步骤：

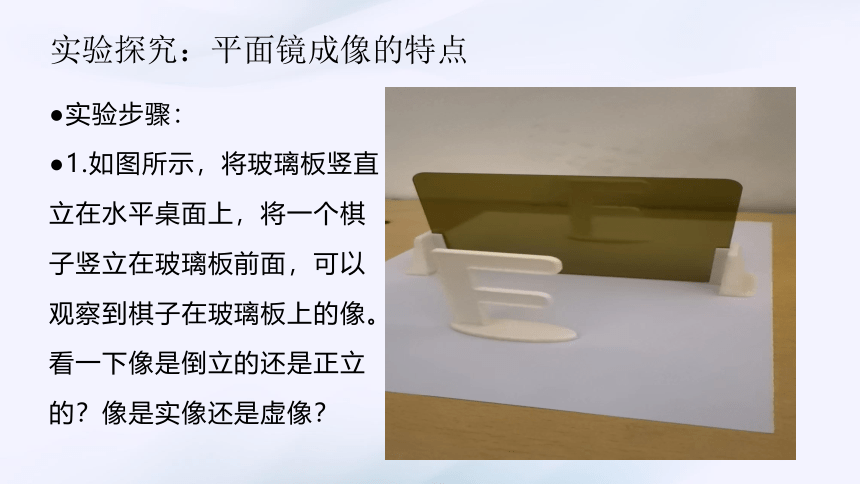

1.如图所示，将玻璃板竖直
立在水平桌面上，将一个棋
子竖立在玻璃板前面，可以
观察到棋子在玻璃板上的像。
看一下像是倒立的还是正立
的？像是实像还是虚像？
实验探究：平面镜成像的特点
实验步骤：

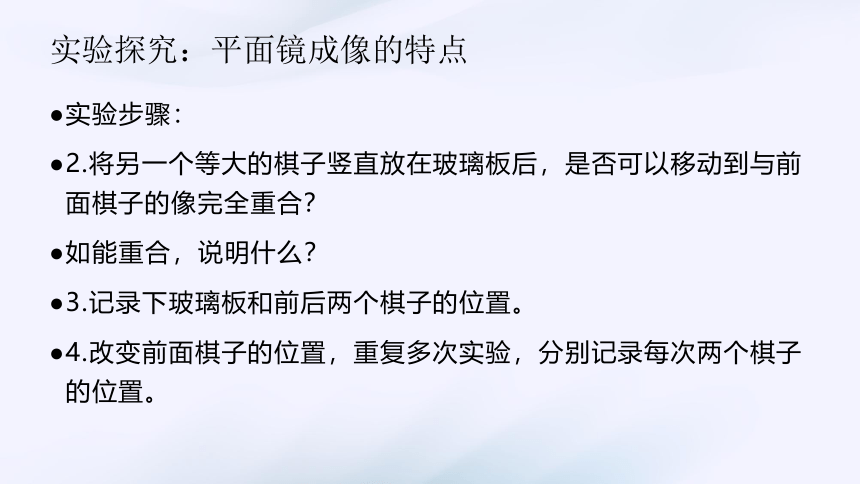

2.将另一个等大的棋子竖直放在玻璃板后，是否可以移动到与前面棋子的像完全重合？
如能重合，说明什么？
3.记录下玻璃板和前后两个棋子的位置。
4.改变前面棋子的位置，重复多次实验，分别记录每次两个棋子的位置。
实验探究：平面镜成像的特点
实验步骤：
5.用刻度尺和铅笔画一条直线将每次物体与对应的像的位置连起来，观察物与像的连线与镜面的关系。
6.用刻度尺分别测出每次物体和对应的像到镜面的距离，填入下表。
物体到镜面的距离（物距）/cm
像到镜面的距离（像距）/cm
实验探究：平面镜成像的特点
总结规律：平面镜成像的特点：
1.平面镜成的是正立的虚像；
2.平面镜所成的像与物体的大小相等；
3.平面镜所成的像与物体的连线与镜面垂直；
4.平面镜所成的像与物体到平面镜的距离相等。
知识迁移：根据数学知识符合上述特点的图形是什么关系？
平面镜所成的像与物体是关于镜面对称的！
平面镜成像的作图
例题1：根据平面镜成像的特点，请在图中画出物体AB在平面镜中所成的像。
平面镜成像的作图
平面镜的应用
1.反射光线改变光的传播方向。
2.成像。
显微镜的反光镜
平面镜的应用——潜望镜
拓展应用：凹面镜和凸面镜
1.凹面镜
凹面镜对光线具有会聚作用。
拓展应用：凹面镜和凸面镜
1.凹面镜的应用
太阳灶
中国天眼
拓展应用：凹面镜和凸面镜
2.凸面镜
凸面镜对光线具有发散作用。
拓展应用：凹面镜和凸面镜
2.凸面镜的应用
汽车观后镜
街角反光镜
小结内容
