14.2 变阻器
学习目标：
1、通过探究，体会理解滑动变阻器的工作原理.
2、能说出滑动变阻器的构造及作用，会画符号及结构示意图.
3、会分析滑动变阻器如何引起电流变化，学会正确使用滑动变阻器.
改变电池的节数虽然能改变调光灯的亮度，但亮度不能连续调节
要使调光灯的亮度连续可调，最简单的方法是改变接入导体的长度。

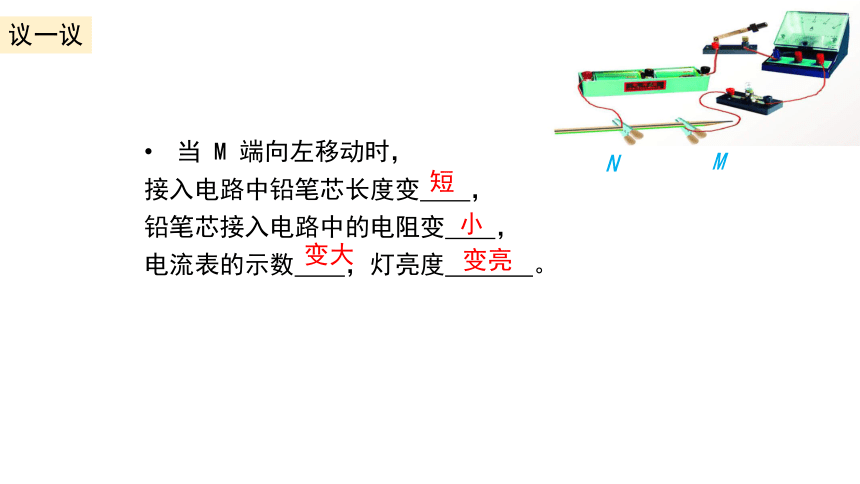

当 M 端向左移动时，
接入电路中铅笔芯长度变 ，
铅笔芯接入电路中的电阻变 　 ，
电流表的示数 ，灯亮度 。
N
M
议一议
短
小
变亮
变大
灯泡亮度变化了,说明通过灯泡的 发生了变化.
实验中,引起电流变化原因（原理）是什么
电流
改变接入电路中电阻的长度,
从而改变了接入电路中电阻的大小
简易调光灯的不足之处？
铅笔芯容易折断
笔芯使用起来不方便,而且很容易折断,还有更好的可以起同样作用的器件吗
滑动变阻器
滑动变阻器的构造
铭牌“20Ω 2A”的含义
2A - 表示允许通过的最大电流为2A
20Ω - 表示变阻器的最大阻值为20Ω

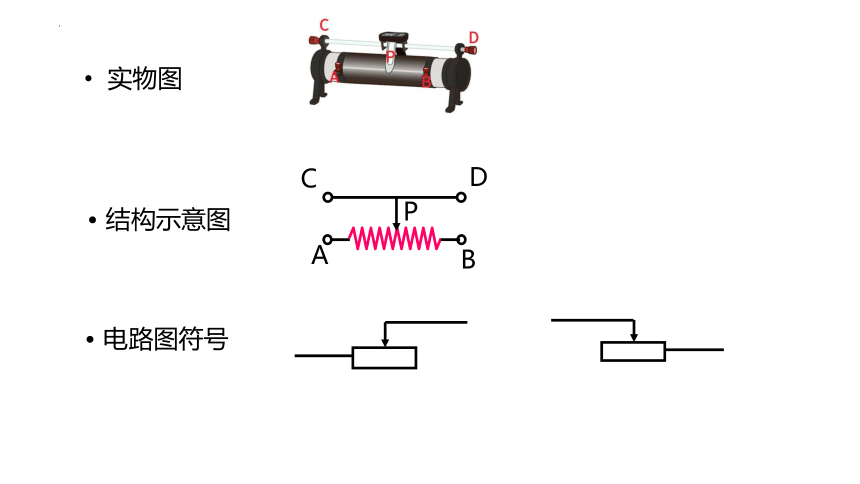

实物图
结构示意图
电路图符号
C
D
A
B
P

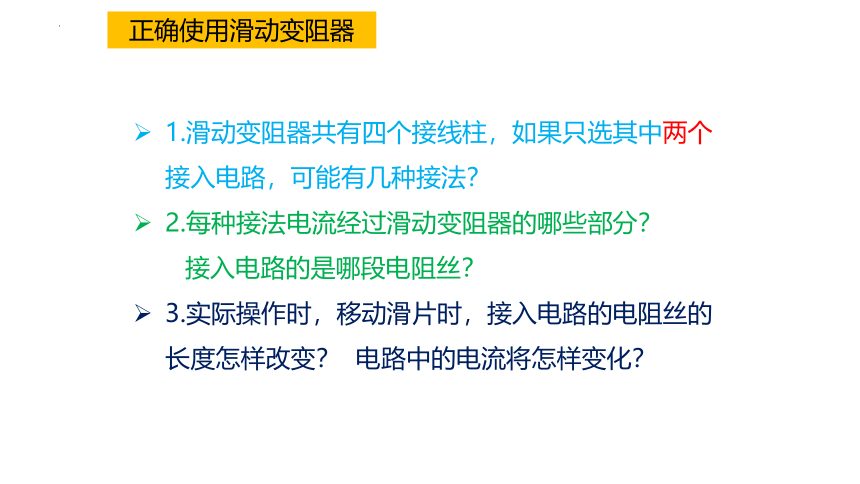

1.滑动变阻器共有四个接线柱，如果只选其中两个接入电路，可能有几种接法？
2.每种接法电流经过滑动变阻器的哪些部分？
接入电路的是哪段电阻丝？
3.实际操作时，移动滑片时，接入电路的电阻丝的长度怎样改变？ 电路中的电流将怎样变化？
正确使用滑动变阻器
AB
AC
AD
BC
BD
CD
使用的接线柱 金属片的移动方向 接入电路电阻的变化 电灯亮度的变化 电流表示数的变化
A D 向左 变小 变亮 变大
向右 变大 变暗 变小
C
D
A
B
P
C
D
A
B
P
使用的接线柱 金属片的移动方向 接入电路电阻的变化 电灯亮度的变化 电流表示数的变化
A C 向左 变小 变亮 变大
向右 变大 变暗 变小
C
D
A
B
P
使用的接线柱 金属片的移动方向 接入电路电阻的变化 电灯亮度的变化 电流表示数的变化
BD 向左 变大 变暗 变小
向右 变小 变亮 变大
C
D
A
B
P
使用的接线柱 金属片的移动方向 接入电路电阻的变化 电灯亮度的变化 电流表示数的变化
BC 向左 变大 变暗 变小
向右 变小 变亮 变大
C
D
A
B
P
使用的接线柱 金属片的移动方向 接入电路电阻的变化 电灯亮度的变化 电流表示数的变化
AB 向左 不变 不变 不变
向右 不变 不亮 不变
将AB两接线柱接入电路时，
滑动变阻器相当于定值电阻！
C
D
A
B
P
使用的接线柱 金属片的移动方向 接入电路电阻的变化 电灯亮度的变化 电流表示数的变化
CD 向左 0 不变 不变
向右 0 不变 不变
禁止将CD两接线柱同时接入电路！
将CD两接线柱接入电路时，相当于导线！
滑动变阻器工作原理：
通过改变接入电路中电阻丝的长度,
改变接入电路中电阻大小。
交流与小结
能够改变电路中电阻大小的接法？
AC
AD
BC
BD
滑动变阻器的有效电阻由
下端接线柱决定，和上端接线柱无关
AC
AD
BC
BD
怎样正确的将滑动电阻器接入电路？
串联 “一上一下” 接在电路中
同时接上面两个接线柱，相当于？同时接下面两个接线柱，相当于？
导线
定值电阻！
选择“BD”接线柱，开关闭合前，滑片移哪一边？原因？
接入电阻最大，保护电路
C
D
A
B
P
C
D
A
B
P
电位器
其它类型的变阻器
通过机械旋钮来调节接入电路中电阻的大小，从而改变电路中的电流
电阻箱：可以调节电阻大小，并且能够显示出电阻阻值
电阻箱-阅读P109页
测量范围 : .
最小变化值: .
读数 : .
0~9999Ω
1Ω
3945Ω
2011Ω
滑动变阻器
可以连续改变接入电路中的电阻
不能知道接入电路电阻大小
优点：
缺点：
具体电阻值R=？
1.滑动变阻器上标有“50Ω，1A”字样，表示的意义是 为50Ω， 为1A。使用滑动变阻器时，开关闭合前要将滑动变阻器滑到 ，这样做是为了使电路中 ，起到保护电路的作用。
课堂检测
2.滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是( )
A．加在电阻丝两端的电压发生变化
B．电阻丝横截面积发生变化
C．连入电路的电阻丝长度发生变化
D．通过变阻器的电流强度发生变化
C
3.如图：(1)当把A、B两接线柱与M、N相连时，这相当于在电路中接入了 ；
(2)当把C、D两接线柱与M、N相连时，这相当于在电路中接入了 ；
(3)当把C、B与M、N相连时，闭合S前，应将滑片P移
到 端，若此时将滑片P向右移动， 接入电路中的电阻将 ；
(4)要使P向左移动时灯变亮，应将接线柱 和 或 　 　和　 与Ｍ、Ｎ相连．
课后拓展：学案第四页
定值电阻
导线
最左
变小
A C或A D
如图所示，是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（用电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。
试说明它的工作原理。
R1
R2
工作原理：
当油箱中油面下降时，浮标 ，
变阻器的滑片向 滑，接入电路电阻变 ，电路中的电流变 ，指针向 偏。
指示油量变小。
下降
大
小
左
上
活动：用替代法使用电阻箱间接测量电阻
M
N
Rx
R
1、将待测电阻Rx接在MN间，读出电流表示数 I
2、将电阻箱调到最大值接在MN间，再调节电阻箱直到电流表示数也为I，读出此时电阻箱阻值 R
3、则待测电阻 Rx=R
讨论：用替代法使用电阻箱间接测量人体电阻
M
N
器材：小量程电流表
1、将人两手接在MN间，读出电流表示数 I
2、将电阻箱调到最大值接在MN间，再调节电阻箱直到电流表示数也为I，读出此时电阻箱阻值 R
3、则待测电阻 R人=R
