第2节 生活中的透镜

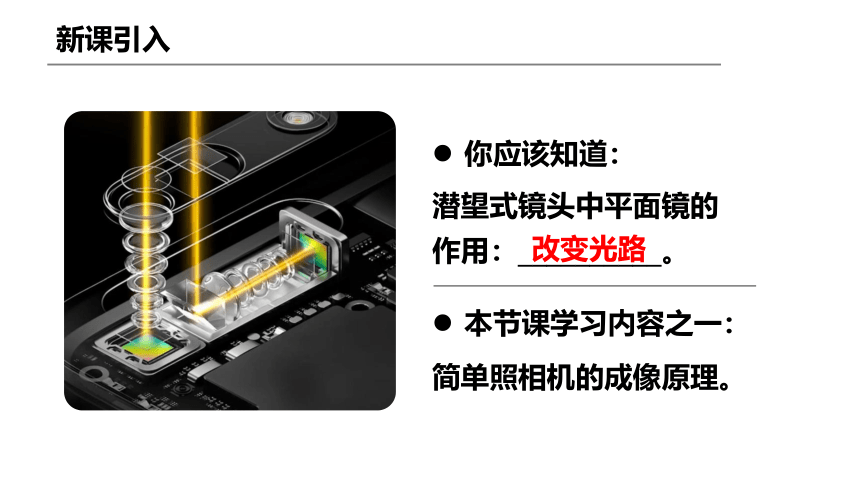

你应该知道：
潜望式镜头中平面镜的作用：__________。
改变光路
本节课学习内容之一：
简单照相机的成像原理。

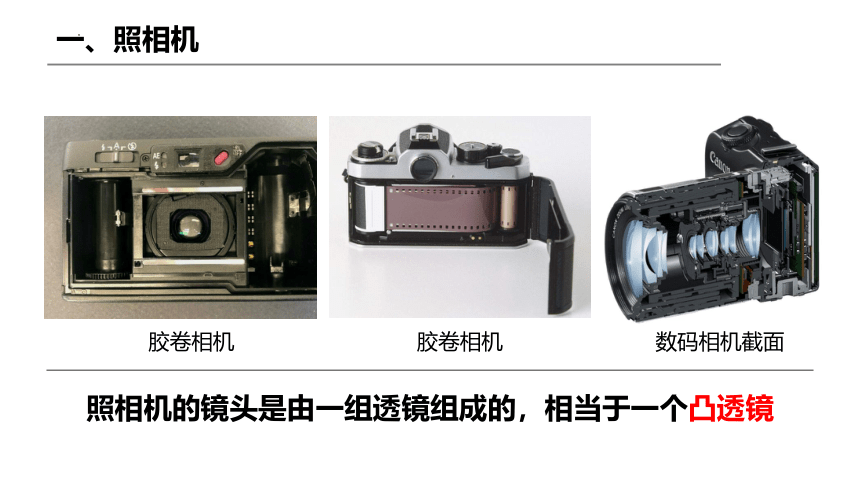

数码相机截面
胶卷相机
胶卷相机
照相机的镜头是由一组透镜组成的，相当于一个凸透镜

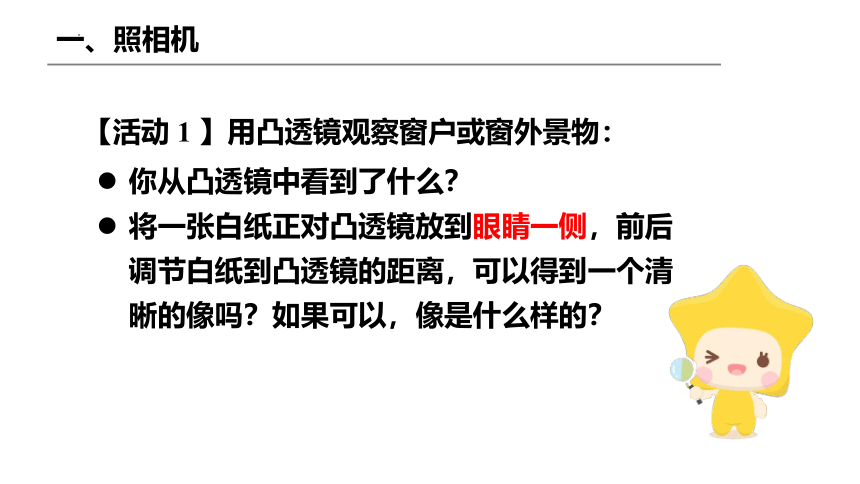

你从凸透镜中看到了什么？
将一张白纸正对凸透镜放到眼睛一侧，前后调节白纸到凸透镜的距离，可以得到一个清晰的像吗？如果可以，像是什么样的？

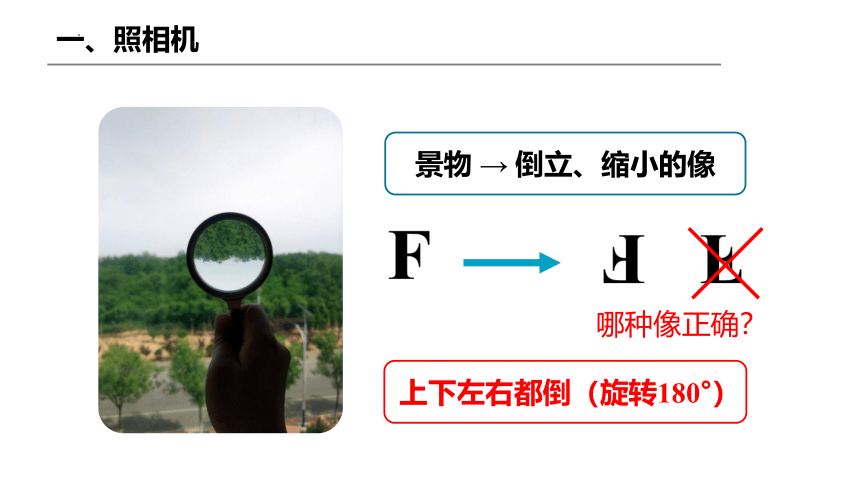

【活动 1 】用凸透镜观察窗户或窗外景物：
哪种像正确？
景物 → 倒立、缩小的像
上下左右都倒（旋转180°）

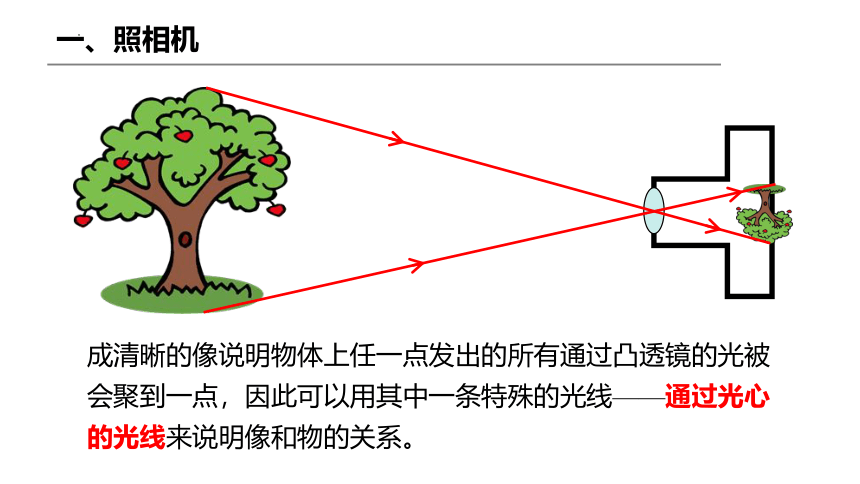

成清晰的像说明物体上任一点发出的所有通过凸透镜的光被会聚到一点，因此可以用其中一条特殊的光线——通过光心的光线来说明像和物的关系。

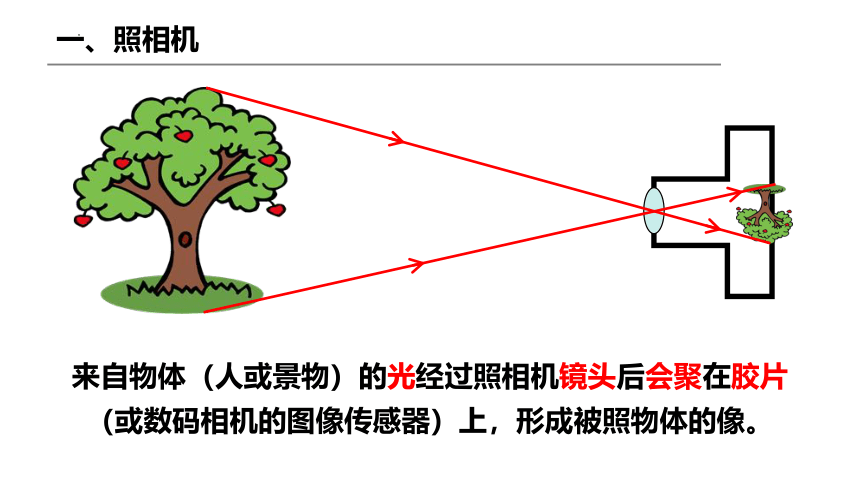

来自物体（人或景物）的光经过照相机镜头后会聚在胶片
（或数码相机的图像传感器）上，形成被照物体的像。

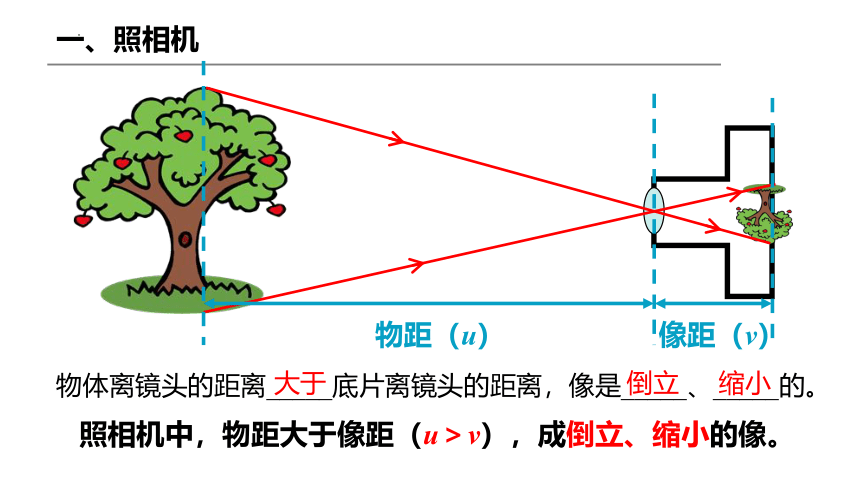

物体离镜头的距离_____底片离镜头的距离，像是_____、_____的。
大于
倒立　 缩小
照相机中，物距大于像距（u＞v），成倒立、缩小的像。
物距（u）
像距（v）

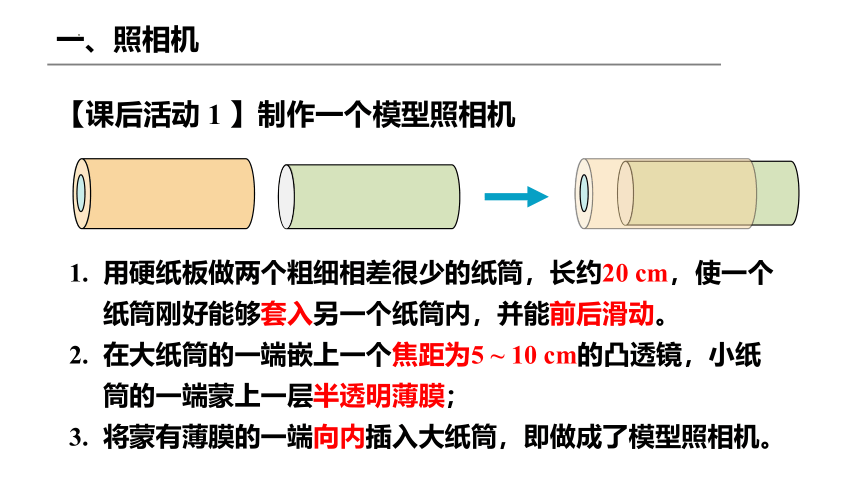

用硬纸板做两个粗细相差很少的纸筒，长约20 cm，使一个
纸筒刚好能够套入另一个纸筒内，并能前后滑动。
在大纸筒的一端嵌上一个焦距为5 ~ 10 cm的凸透镜，小纸
筒的一端蒙上一层半透明薄膜；
将蒙有薄膜的一端向内插入大纸筒，即做成了模型照相机。
【课后活动 1 】制作一个模型照相机
【课后活动 1 】制作一个模型照相机

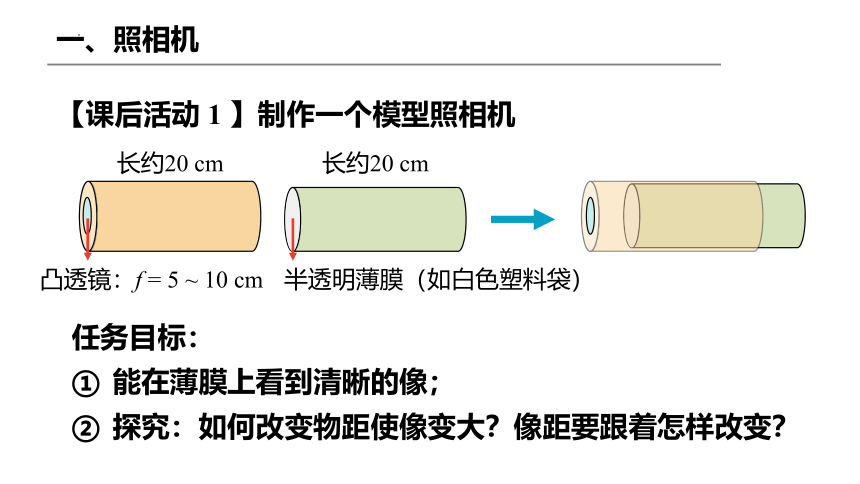

任务目标：
能在薄膜上看到清晰的像；
探究：如何改变物距使像变大？像距要跟着怎样改变？
长约20 cm
长约20 cm
凸透镜：f = 5 ~ 10 cm
半透明薄膜（如白色塑料袋）

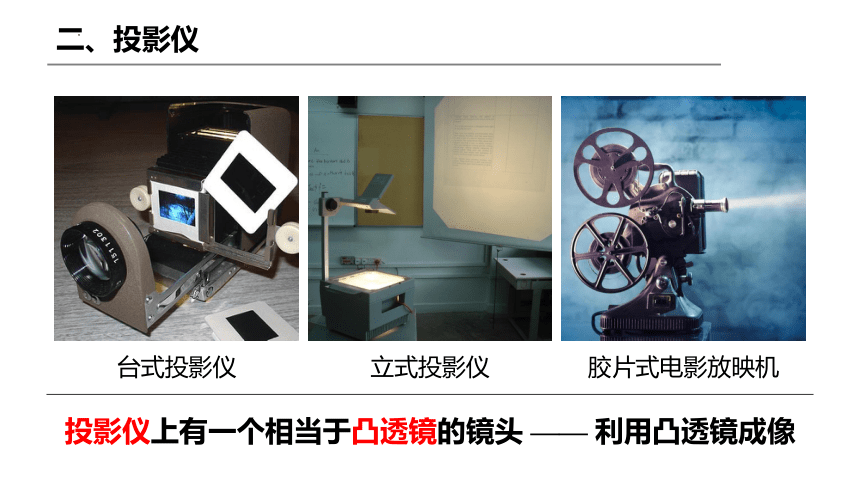

台式投影仪
立式投影仪
胶片式电影放映机

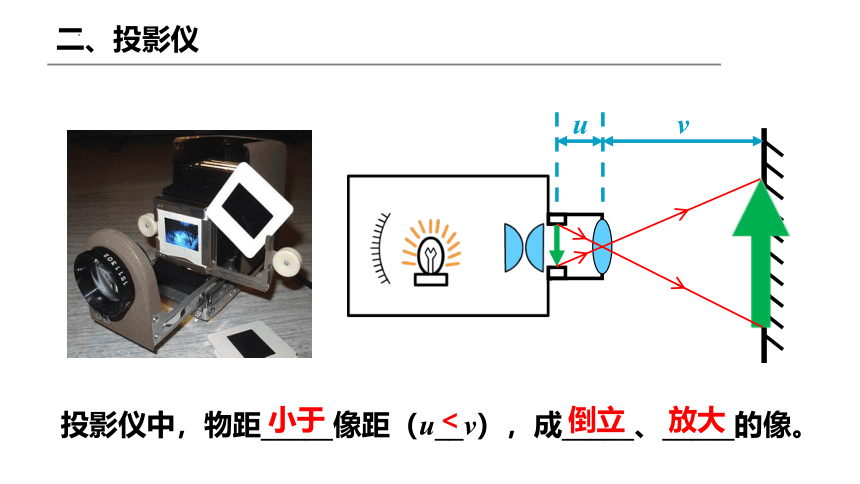

投影仪上有一个相当于凸透镜的镜头 —— 利用凸透镜成像
u
v
投影仪中，物距_____像距（u__v），成_____、_____的像。
＜
小于
倒立
放大
凸透镜（成像）
平面镜（改变光路）
灯泡（发光）
菲涅尔透镜（会聚光）
放置投影片
凸透镜（成像）
平面镜（改变光路）
灯泡（发光）
菲涅尔透镜（会聚光）
放置投影片
胶片式电影放映机
现代投影仪
现在用的投影仪，通常与电脑相连，原理与以前的投影仪类似 —— 利用凸透镜成倒立、放大的像。
在半透膜上写字
【课后活动 2 】模型照相机改投影仪
在模型照相机的半透膜上写几个字；
将手电筒的灯光射入模型照相机的视口；
将镜头射出的光投到白墙上，调整物距和像距，直到得到清晰的像。
【课后活动 2 】模型照相机改投影仪
在半透膜上写字
任务目标：
能在白墙上看到清晰的像；
探究：如何改变物距使像变大？像距要跟着怎样改变？
生活中的“放大镜”—— 凸透镜
【活动 2 】用放大镜观察课本
放大镜距离课本较近时，通过放大镜看到的像是_____、_____的；
要使像变大，应使物距变___；
物距增大到一定距离后，看到的像变成___立的。
放大
正立
大
倒
【活动 3 】放大镜成的像能成在白纸上吗
用放大镜靠近观察发光的灯泡，看到放大、正立的像；
然后保持放大镜位置不动，将一张白纸放到眼睛一侧，前后移动，白纸上可以看到灯泡的像吗？
将白纸换到灯泡一侧可以看到像吗？
虚像
照相机和投影仪所成的像，分别成在胶片或投影幕布上，是光通过凸透镜射出后会聚而成的。
放大镜所成的像，不能在成在白屏上。
实像
【实像光路图】
凸透镜所成的实像是来自物体的光会聚而成的，它和物体分别位于凸透镜的___侧。
F
F
两
光没有会聚，人眼逆着出射光的方向看去。
物体和虚像位于凸透镜的___侧。
【虚像光路图】
同
F
F
凸透镜成实像、虚像的分
界点：_____；
凸透镜起放大镜作用时物
距的条件：_______。
焦点
u＜f
回顾学过的光学现象，还有哪些成实像的例子？
哪些成虚像的例子？
影子
—— 不是像
回顾学过的光学现象，还有哪些成实像的例子？
哪些成虚像的例子？
小孔成像
—— 实像
回顾学过的光学现象，还有哪些成实像的例子？
哪些成虚像的例子？
平面镜成像
—— 虚像
回顾学过的光学现象，还有哪些成实像的例子？
哪些成虚像的例子？
岸上看水中的鱼
—— 虚像
回顾学过的光学现象，还有哪些成实像的例子？
哪些成虚像的例子？
海市蜃楼
—— 虚像
1．填空：
“平面镜成像”—— 像是_____、_____的___像；
“照相机成像”—— 像是_____、_____的___像；
“投影仪成像”—— 像是_____、_____的___像；
“放大镜成像”—— 像是_____、_____的___像。
正立
等大
虚
正立
放大
虚
倒立
放大
实
倒立
缩小
实
2．下列关于实像和虚像的说法，正确的是（　　）
A．虚像就是影子，实像是由实际光形成的光斑
B．虚像是人的幻觉，实像有实际光进入人眼
C．实像是光经过折射后形成的，虚像是光经过反射后形成的
D．实像能在光屏上呈现，虚像则不能
D
仪器 物距条件 物、像位置 成像特点
照相机 物距大于像距
（u＞v） 物、像异侧 倒立、缩小的实像
投影仪 物距小于像距
（u＜v） 物、像异侧 倒立、放大的实像
放大镜 物距小于焦距
（u＜f ） 物、像同侧 正立、放大的虚像
成像原理 能否成在光屏上 事例
实像 实际光线形成 能 成在光屏上 照相机、投影仪、小孔成像……
虚像 光线的 反向延长线 不能 成在光屏上 放大镜、平面镜成像、折射成像……
