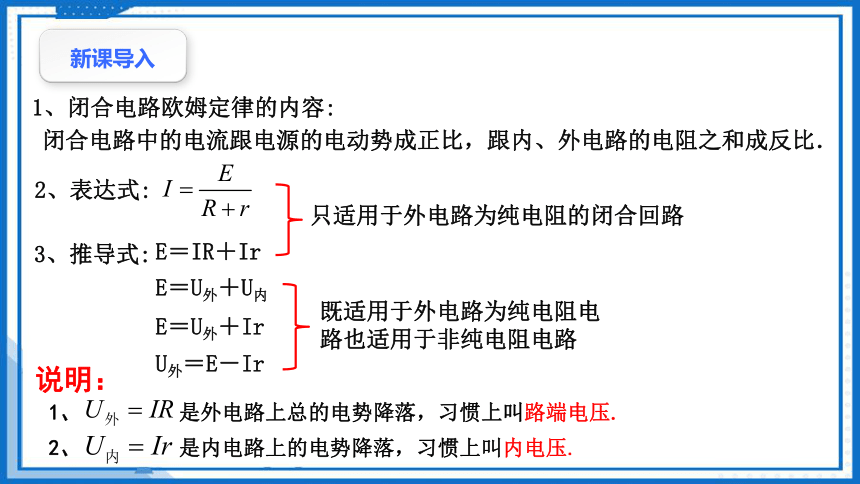

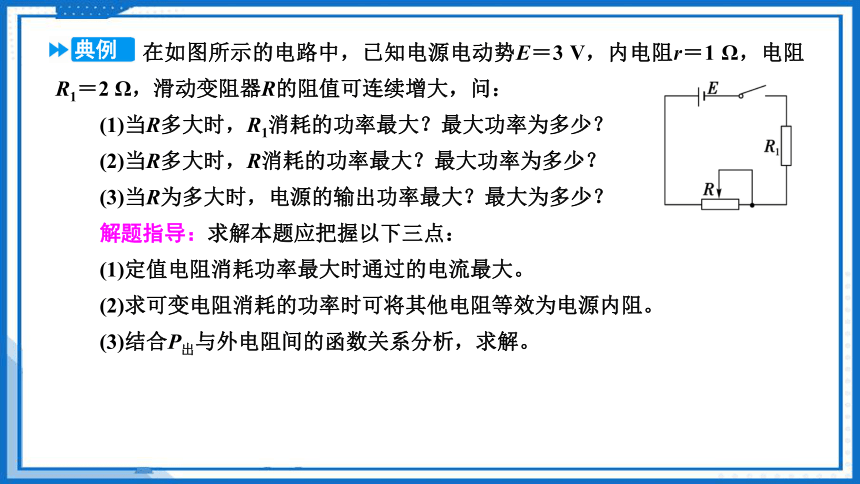

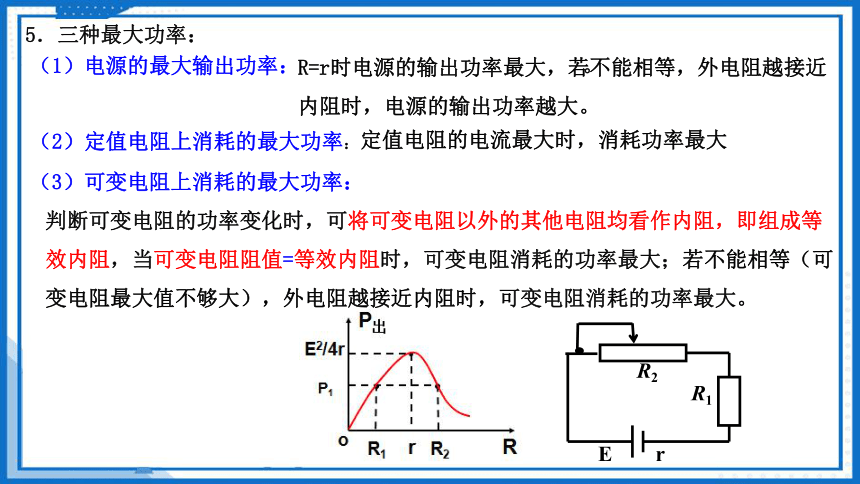

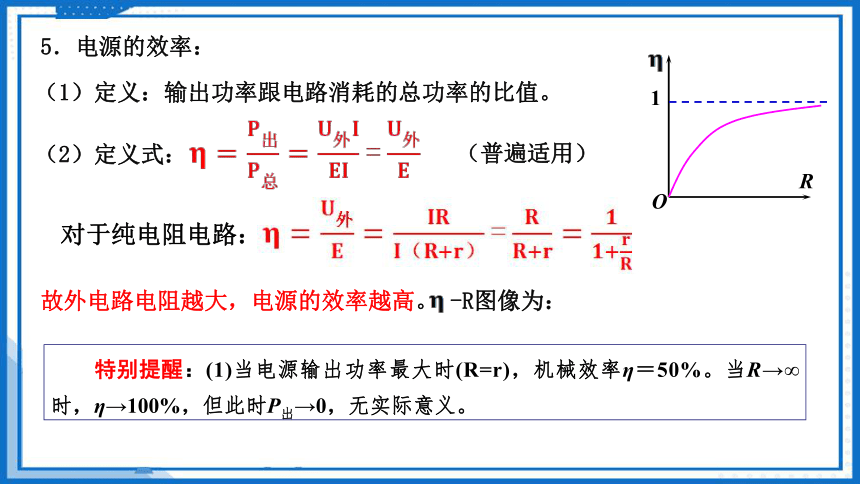

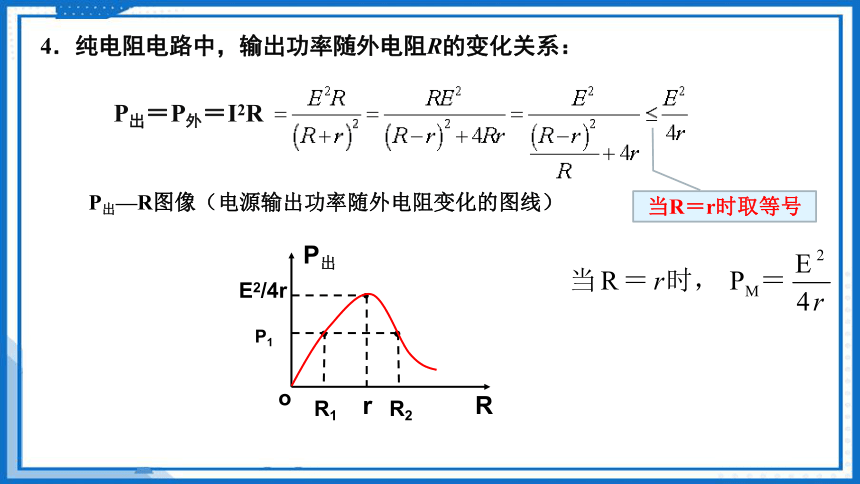

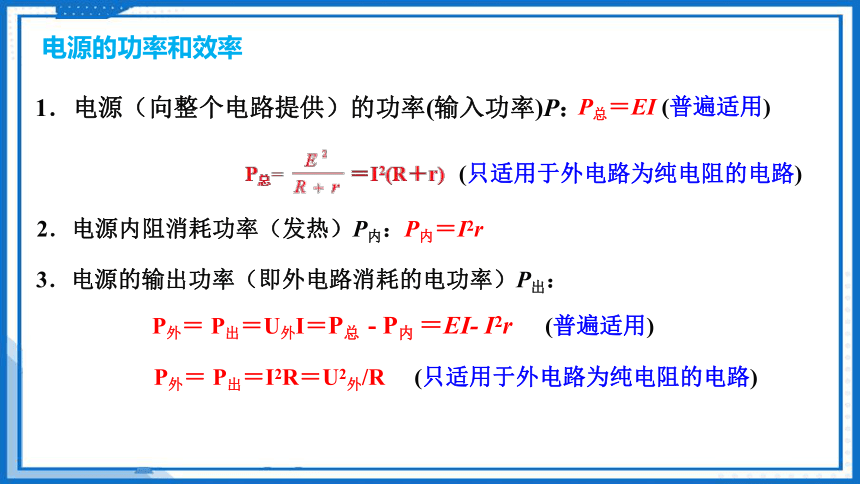

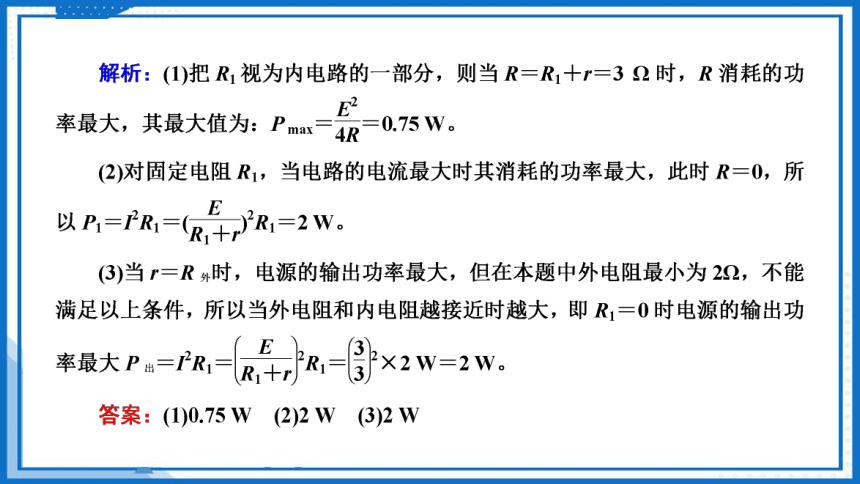

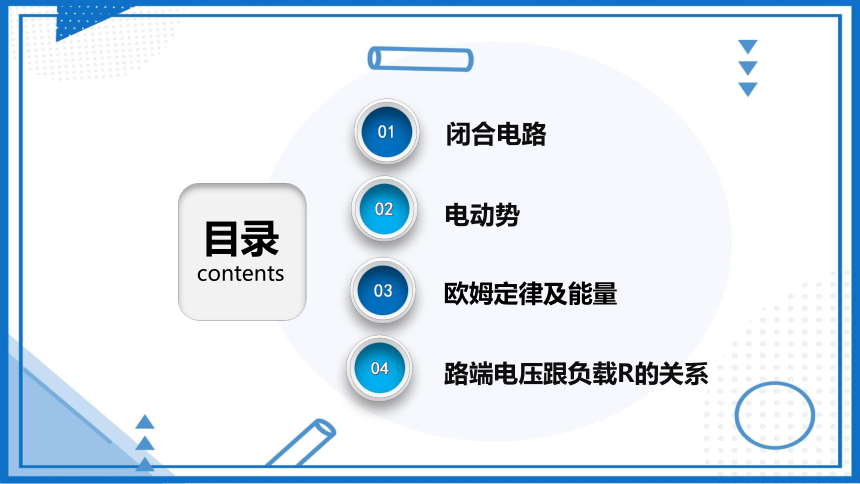

资源简介 (共36张PPT)第十二章 电能 能量守恒定律12.2.2 闭合电路的欧姆定律的应用2022-2023学年高中物理同步备课必修第三册目录contents闭合电路0102电动势03欧姆定律及能量04路端电压跟负载R的关系闭合电路中的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比.1、闭合电路欧姆定律的内容:E=U外+Ir2、表达式:3、推导式:E=U外+U内E=IR+IrU外=E-Ir只适用于外电路为纯电阻的闭合回路既适用于外电路为纯电阻电路也适用于非纯电阻电路说明:1、 是外电路上总的电势降落,习惯上叫路端电压.2、 是内电路上的电势降落,习惯上叫内电压.复习新课导入电源的功率和效率011.电源(向整个电路提供)的功率(输入功率)P:P总=EI (普遍适用)(只适用于外电路为纯电阻的电路)2.电源内阻消耗功率(发热)P内:P内=I2r3.电源的输出功率(即外电路消耗的电功率)P出:P外= P出=I2R=U2外/R (只适用于外电路为纯电阻的电路)P外= P出=U外I=P总 - P内 =EI- I2r (普遍适用)电源的功率和效率4.纯电阻电路中,输出功率随外电阻R的变化关系:P出=P外=I2RP出—R图像(电源输出功率随外电阻变化的图线)P出RrE2/4rR2P1R1o当R=r时取等号(1)当R=r时,电源的输出功率最大,Pm= ,(2)当R>r时,随着R的增大输出功率越来越小.(3)当R<r时,随着R的增大输出功率越来越大.(4)当P出<Pm时,每个输出功率对应两个可能的外电阻R1和R2,且R1·R2=r2.注意多解性!P1=P2E2R1E2R2(R1+r)2(R2+r)2=出结论:5.电源的效率:(1)定义:输出功率跟电路消耗的总功率的比值。(2)定义式:(普遍适用)对于纯电阻电路:RO1故外电路电阻越大,电源的效率越高。 -R图像为:特别提醒:(1)当电源输出功率最大时(R=r),机械效率η=50%。当R→∞时,η→100%,但此时P出→0,无实际意义。5.三种最大功率:(1)电源的最大输出功率: 。E rR2R1(2)定值电阻上消耗的最大功率:定值电阻的电流最大时,消耗功率最大(3)可变电阻上消耗的最大功率:判断可变电阻的功率变化时,可将可变电阻以外的其他电阻均看作内阻,即组成等效内阻,当可变电阻阻值=等效内阻时,可变电阻消耗的功率最大;若不能相等(可变电阻最大值不够大),外电阻越接近内阻时,可变电阻消耗的功率最大。R=r时电源的输出功率最大,若不能相等,外电阻越接近内阻时,电源的输出功率越大。在如图所示的电路中,已知电源电动势E=3 V,内电阻r=1 Ω,电阻R1=2 Ω,滑动变阻器R的阻值可连续增大,问:(1)当R多大时,R1消耗的功率最大?最大功率为多少?(2)当R多大时,R消耗的功率最大?最大功率为多少?(3)当R为多大时,电源的输出功率最大?最大为多少?解题指导:求解本题应把握以下三点:(1)定值电阻消耗功率最大时通过的电流最大。(2)求可变电阻消耗的功率时可将其他电阻等效为电源内阻。(3)结合P出与外电阻间的函数关系分析,求解。典例闭合电路动态分析02闭合电路动态分析1.闭合电路动态分析的思路闭合电路中由于局部电阻变化(或开关的通断)引起各部分电压、电流(或灯泡明暗)发生变化,分析这类问题的基本思路是:分清电路结构→局部电阻变化→总电阻变化→总电流变化→内电压变化→路端电压变化→各部分电压、电流变化2.闭合电路动态分析的三种方法(1)程序法:基本思路是“部分→整体→部分”,即:R局减小(增大)→R总减小(增大)→I总增大(减小)→U内增大(减小)→U外减小(增大)→U局(I局)例.如图所示的电路中,电源的电动势E和内电阻r恒定不变,电灯L恰能正常发光.如果变阻器的滑片向b端滑动,则( )A.电灯L更亮,安培表的示数减小B.电灯L更亮,安培表的示数增大C.电灯L变暗,安培表的示数减小D.电灯L变暗,安培表的示数增大A(2)结论法——“串反并同”。特别注意:若不计电源内阻,则路端电压U外始终等于电源电动势E,不满足“串反并同” ,其他的仍满足。“串反”:指某一电阻增大时,与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小;某一电阻减小时,与它串联或间接串联的电阻中的电流、两端电压、电功率都将增大。“并同”:指某一电阻增大时,与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大;某一电阻减小时,与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小。例.在如下图所示的电路中,E为电源电动势,r为电源内阻,R1和R3均为定值电阻,R2为滑动变阻器.当R2的滑动触点在a端时合上开关S,此时三个电表A1、A2和V的示数分别为I1、I2和U.现将R2的滑动触点向b端移动,则三个电表示数的变化情况是( )A.I1增大,I2不变,U增大B.I1减小,I2增大,U减小C.I1增大,I2减小,U增大D.I1减小,I2不变,U减小B例.如图所示电路,当R2的滑动片向右移动时,各表的变化情况是( )A.A1、A2读数均变大,V1、V2读数均变小B.A1读数变大,A2读数变小,V1读数变大,V2读数变小C.A1读数变大,A2读数变小,V1读数变小,V2读数变大D.A1、A2读数均变小,V1、V2读数均变大C(3)特殊值法与极限法:指因滑动变阻器滑片滑动引起电路变化的问题,可将滑动变阻器的滑动端分别滑至两个极端去讨论。一般用于滑动变阻器两部分在电路中都有电流时的讨论。特别提醒:(1)在闭合电路中,任何一个电阻的增大(或减小),都将引起电路总电阻的增大(或减小),该电阻两端的电压一定会增大(或减小)。(2)理想电压表可认为是断路,理想电流表可认为是短路。【例题】如图所示,电源电动势为E、内阻为r,定值电阻R1=5Ω、R2=10Ω,R0为滑动变阻器。两电表均可视为理想电表,当滑动变阻器的滑动头在最左端时,电压表示数7.50V,当滑动头在最右端时,电压表示数为8.25V,电流表的示数为0.45A,则( )A.电源电动势为8.80VB.电源内阻为1.0ΩC.滑动变阻器的总阻值为10ΩD.当滑动变阻器接入电路阻值为总阻值的 时,电压表示数8.00VB【例题】(多选)如图所示,平行金属板中有一个带电油滴悬浮在两板间的P点,不考虑电流表和电压表对电路的影响,选地面的电势为零,当滑动变阻器R4的滑片向b端移动时,下列说法正确的是( )A.油滴带负电,将向下运动B.P点的电势升高C.电源的效率变低D.若电压表、电流表的示数变化量分别为ΔU和ΔI,则AC含电容器电路的分析与计算03分析和计算含有电容器的直流电路时,注意把握以下几个方面:(1)电路稳定时电容器在电路中就相当于一个阻值无限大的元件,在电容器处电路看成是断路,画等效电路时,可以先把它去掉。(2)电路稳定时电容器所在支路断路,与电容器串联的电阻两端无电压,该电阻相当于导线。(3)当电容器与电阻并联后接入电路时,电容器两端的电压与并联电阻两端的电压相等。(4)若要求电容器所带电荷量时,可在相应的位置补上,求出电容器两端的电压,根据Q=CU计算。(5)电路中的电流、电压变化时,将会引起电容器的充、放电,有ΔQ=CΔU。含电容器电路的分析与计算例【小试牛刀】2.如图所示,E=10 V,r=1 Ω,R1=R3=5 Ω,R2=4 Ω,C=100 μF。当S断开时,电容器中带电粒子恰好处于静止状态。求:(1)S闭合后,带电粒子加速度的大小和方向;(2)S闭合后流过R3的总电荷量。电路故障分析05电路故障的原因1 、断路的特点电流为零,断点的同侧无电势差,若只有一个断点,断点的两端有电势差造成的结果电路中的总电阻增大,干路上的电流减小,与其并联的用电器两端的电压增大电路故障分析2 、短路的特点被短路的用电器两端无电压,用电器无电流流过电路中总电阻减小,干路电流增大,被短路用电器不工作,与其串联的用电器两端电压增大造成的结果电路故障分析题型短路处特点:有电流通过而电压为零断路处特点:电路电压不为零而电流为零电压表视数不为零时并联部分无短路,串联部分无断路。A例、如图所示的电路中,闭合电键,灯L1、L2正常发光,由于电路出现故障,突然发现灯L1变亮,灯L2变暗,电流表的读数变小,根据分析,发生的故障可能是( )A、R1断路B、R2断路C、R3短路D、R4短路例、如图所示的电路中,闭合电键k后,灯a和b都正常发光,后来由于某种故障使灯b突然变亮,电压表读数增加,由此推断这故障可能是( )A.a灯灯丝烧断B.电阻R2断C.电阻R2短路D.电容被击穿短路B例、如图所示的电路中,电源电动势为6V,当开关接通后,灯泡L1和L2都不亮,用电压表测得各部分电压是Uab=6V, Uad=0V, Ucd=6V, 由此可以判定( )A、L1和L2 的灯丝都烧断了B、L1的灯丝烧断C、L2的灯丝烧断D、变阻器R断路CRSL1L2adcb总结:短路处特点:有电流通过而电压为零断路处特点:电路电压不为零而电流为零例.如图所示的电路中,开关S闭合后,由于电阻发生短路或者断路故障,电压表和电流表的读数都增大,则肯定出现了下列那种故障( )A、R1短路 B、R2短路C、R3短路 D、R1断路AR1R2R3VsE rA感谢您的耐心聆听I'd like to finish by saying how grateful I am for your attention. 展开更多...... 收起↑ 资源预览
