12.2 闭合电路的欧姆定律
第十二章 电能 能量守恒定律

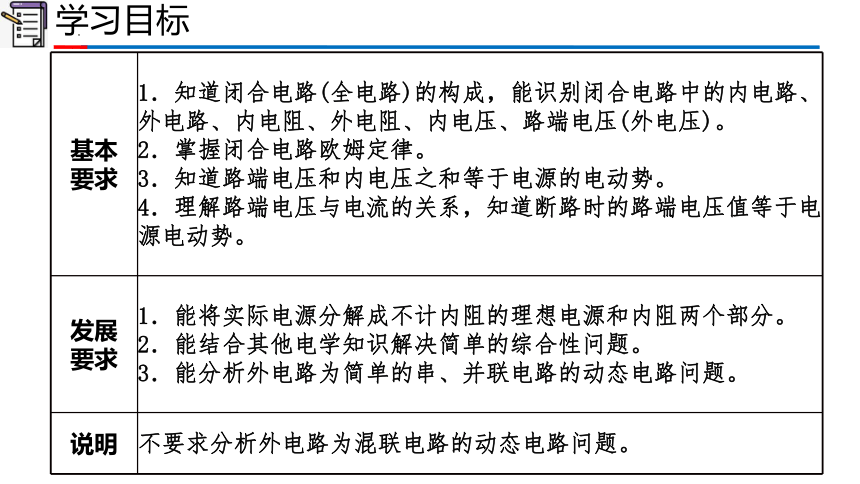

学习目标
基本 要求 1．知道闭合电路(全电路)的构成，能识别闭合电路中的内电路、外电路、内电阻、外电阻、内电压、路端电压(外电压)。
2．掌握闭合电路欧姆定律。
3．知道路端电压和内电压之和等于电源的电动势。
4．理解路端电压与电流的关系，知道断路时的路端电压值等于电源电动势。
发展 要求 1．能将实际电源分解成不计内阻的理想电源和内阻两个部分。
2．能结合其他电学知识解决简单的综合性问题。
3．能分析外电路为简单的串、并联电路的动态电路问题。
说明 不要求分析外电路为混联电路的动态电路问题。
问题

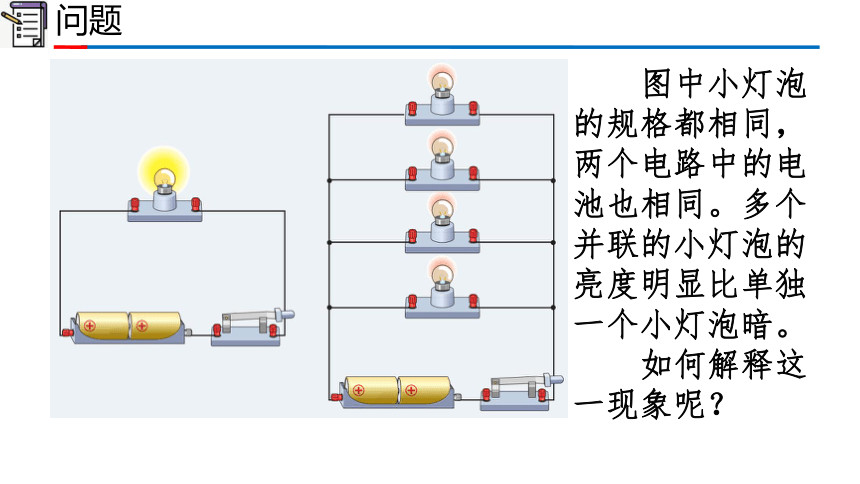

图中小灯泡的规格都相同，两个电路中的电池也相同。多个并联的小灯泡的亮度明显比单独一个小灯泡暗。
如何解释这一现象呢？

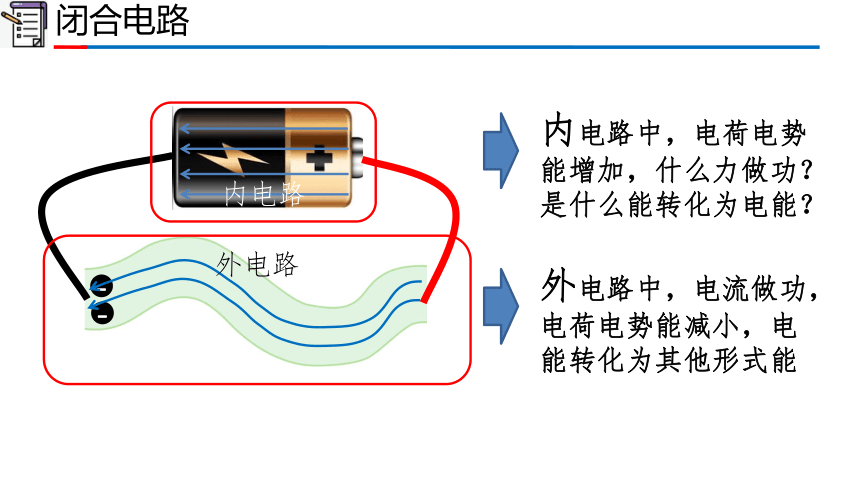

闭合电路
-
-
外电路
内电路
外电路中，电流做功，电荷电势能减小，电能转化为其他形式能
内电路中，电荷电势能增加，什么力做功？是什么能转化为电能？

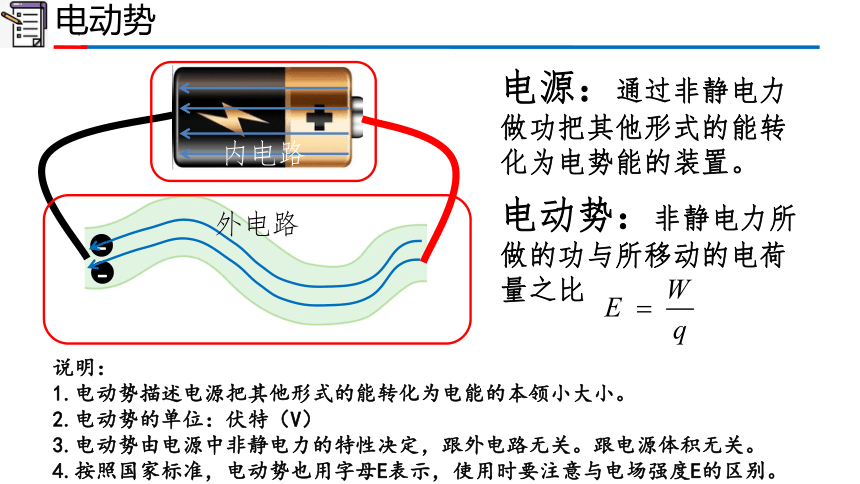

电动势
-
-
外电路
内电路
电源：通过非静电力做功把其他形式的能转化为电势能的装置。
电动势：非静电力所做的功与所移动的电荷量之比
说明：
1.电动势描述电源把其他形式的能转化为电能的本领小大小。
2.电动势的单位：伏特（V）
3.电动势由电源中非静电力的特性决定，跟外电路无关。跟电源体积无关。
4.按照国家标准，电动势也用字母E表示，使用时要注意与电场强度E的区别。

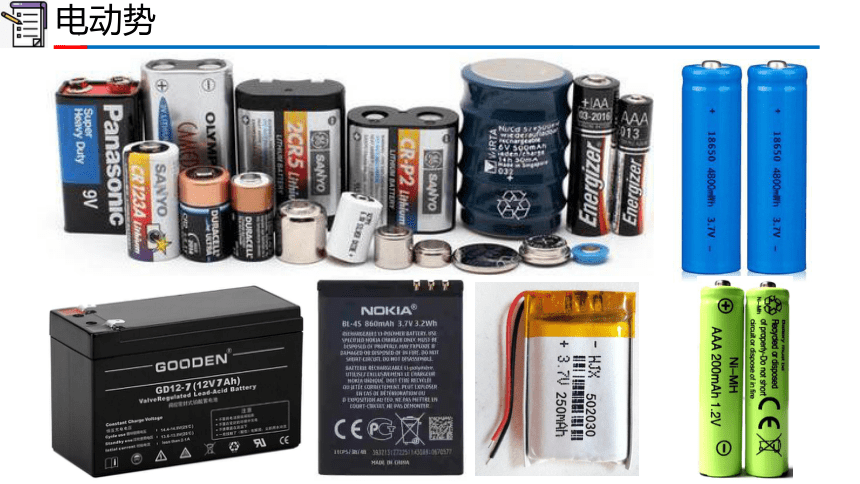

电动势

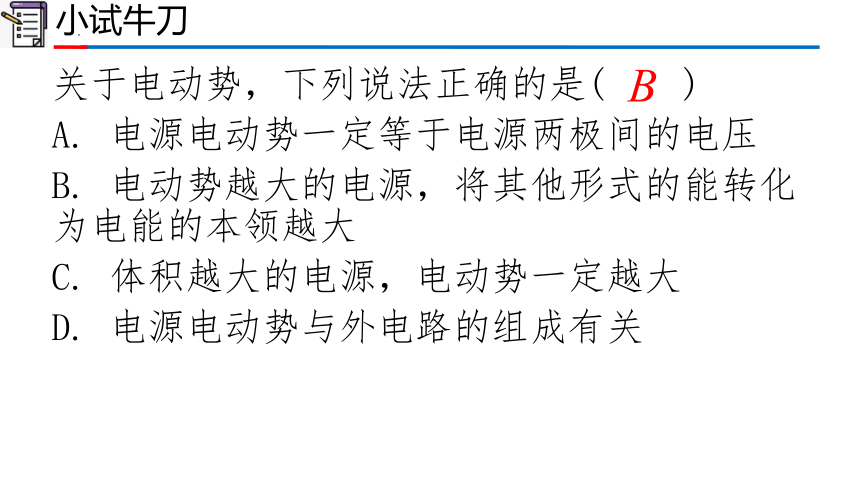

小试牛刀
关于电动势，下列说法正确的是( )
A. 电源电动势一定等于电源两极间的电压
B. 电动势越大的电源，将其他形式的能转化为电能的本领越大
C. 体积越大的电源，电动势一定越大
D. 电源电动势与外电路的组成有关
B

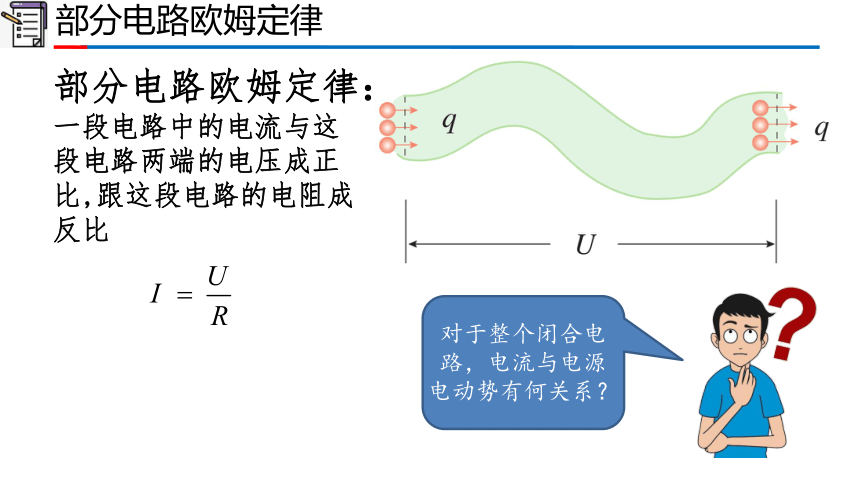

部分电路欧姆定律
部分电路欧姆定律：一段电路中的电流与这段电路两端的电压成正比,跟这段电路的电阻成反比
对于整个闭合电路，电流与电源电动势有何关系？

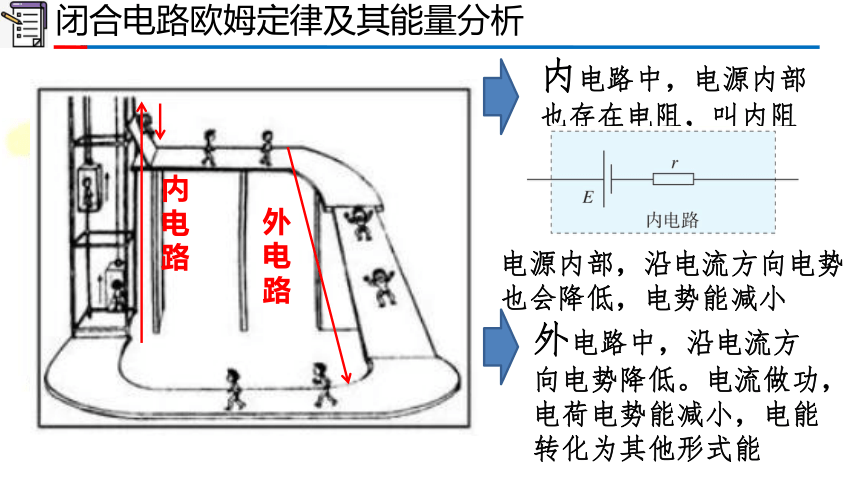

闭合电路欧姆定律及其能量分析
-
-
外电路
内电路
外电路中，沿电流方向电势降低。电流做功，电荷电势能减小，电能转化为其他形式能
内电路中，电源内部也存在电阻，叫内阻
电源内部，沿电流方向电势也会降低，电势能减小
A→B外电路
B→A内电路
内
电
路
外
电
路
闭合电路欧姆定律及其能量分析
在外电路：正电荷由电势高的地方向电势低的地方移动，电流做正功，电能转化为其他形式的能
在内电路：正电荷由电势低的地方向电势高的地方移动，非静电力做正功，其他形式能转化为电能。
电源内部也存在电阻，称为内阻，电荷经过内阻时电流做正功，电势能降低，电能转化为内能
+
根据能量守恒
闭合电路欧姆定律
闭合电路的电流跟电源的电动势成正比， 跟内、外电路的电阻之和成反比
或
电源的电动势等于内、外电路电势降落之和
只适用于纯电阻
适用任何电路
路端电压
外电路中的用电器叫作负载。
负载变化，路端电压如何变化？
U外
U外
电势降落叫作路端电压。
路端电压与负载的关系
议一议：
1、如果不考虑内阻，外电压等于多少？
2、当外电路断开，外电压等于多少？
3、当外电路短路，电流会无穷大吗？
路端电压与负载的关系
1、r=0：理想电源，即初中所提电源，外电压等于电源电动势
2、断路：即外电路断开，电流I=0，此时路端电压等于电源电动势
3、电源短路：即外电阻R=0，电流
电源内阻一般很小，短路电流过大会导致温度过高烧毁电源，甚至引起火灾！
小结
1、电源：通过非静电力做功把其他形式的能转化为电势能的装置
2、电动势：非静电力所做的功与所移动电荷量之比
3、部分电路欧姆定律：
4、闭合电路欧姆定律：
5、路端电路与负载关系：
小试牛刀
在如图甲所示的电路中，电阻R阻值未知，电源电动势和内阻也未知，电源的路端电压U随电流I的变化图线及外电阻的U-I图线如图乙所示，求：
(1)电源的电动势和内阻；
(2)电源的路端电压及电阻R的阻值；
(3)电源的输出功率．
拓展学习：欧姆表的原理
多用电表是如何测量电阻？
拓展学习：欧姆表的原理
欧姆表是在电流表的基础上改装而成的。为了使测量电阻时电 流表指针能够偏转，表内应有电源。
设电源的电动势为E，内阻为r，电流表的电阻为Rg，可变电 阻为 R1，电流表满偏电流为Ig，欧姆表的总电阻为RΩ
当红、黑表笔直接接触时（相当于被测电阻为0），
此处电流表指针应满偏（测量电阻为0）
欧姆调零
欧姆调零
拓展学习：欧姆表的原理
测量电阻时
即
