专题2 两种图像
x-t图像和v-t图像

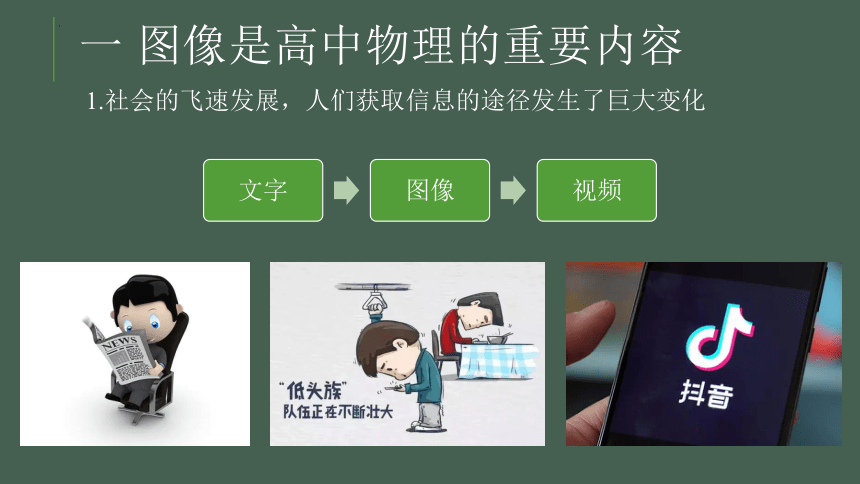

一 图像是高中物理的重要内容
1.社会的飞速发展，人们获取信息的途径发生了巨大变化

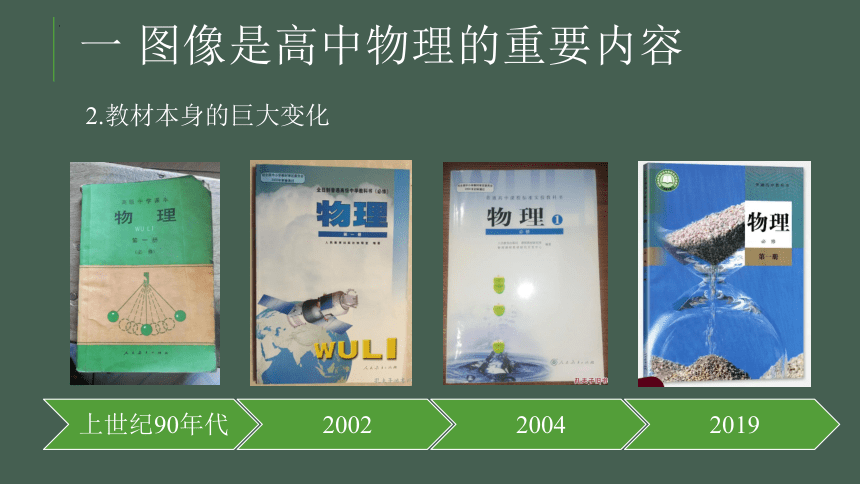

一 图像是高中物理的重要内容
2.教材本身的巨大变化

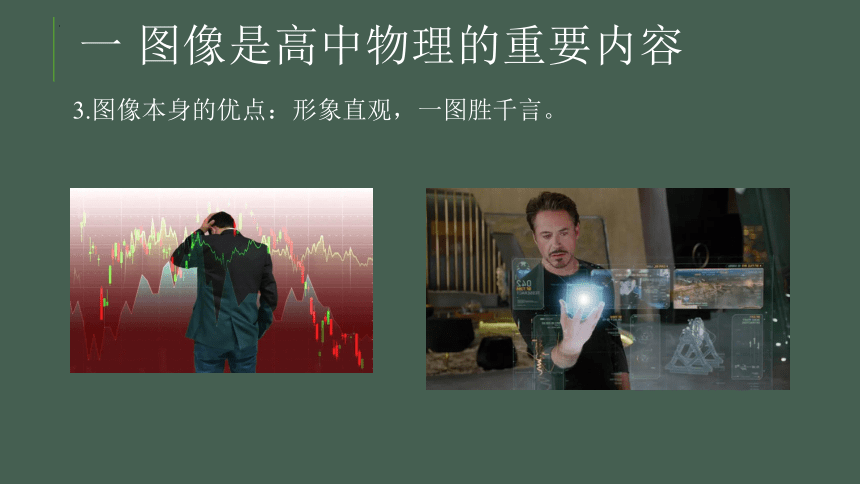

一 图像是高中物理的重要内容
3.图像本身的优点：形象直观，一图胜千言。

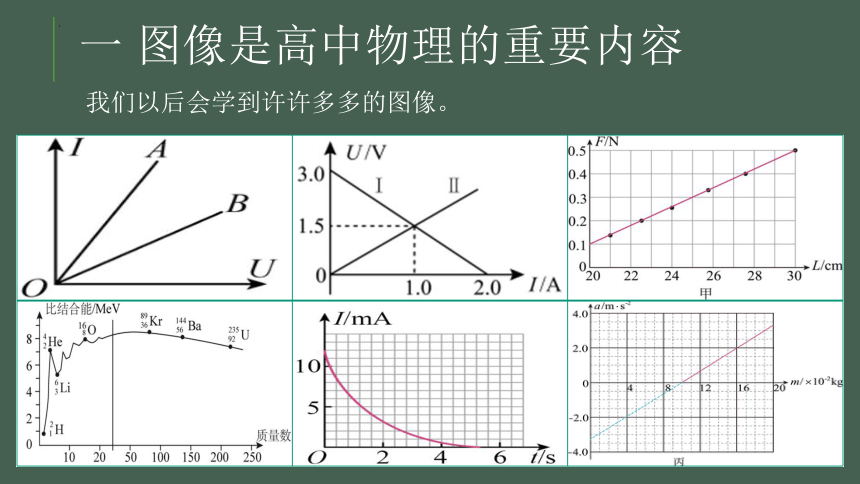

一 图像是高中物理的重要内容
我们以后会学到许许多多的图像。

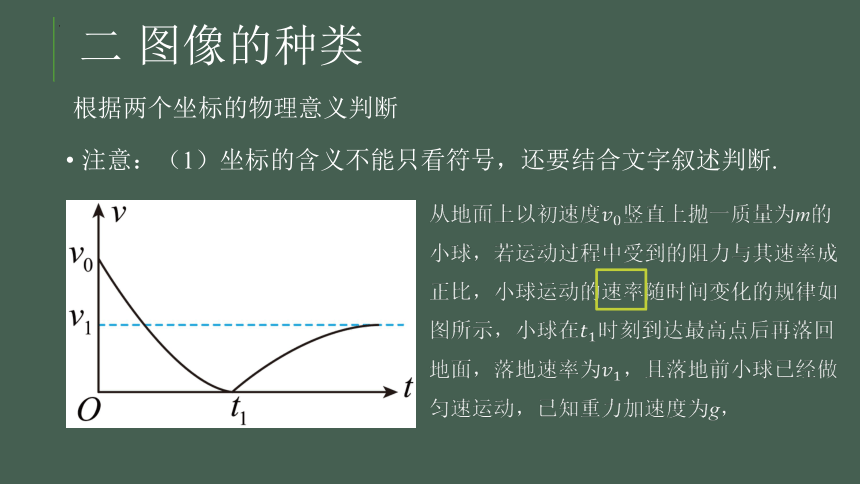

二 图像的种类
根据两个坐标的物理意义判断
注意：（1）坐标的含义不能只看符号，还要结合文字叙述判断.
从地面上以初速度竖直上抛一质量为m的小球，若运动过程中受到的阻力与其速率成正比，小球运动的速率随时间变化的规律如图所示，小球在时刻到达最高点后再落回地面，落地速率为，且落地前小球已经做匀速运动，已知重力加速度为g，

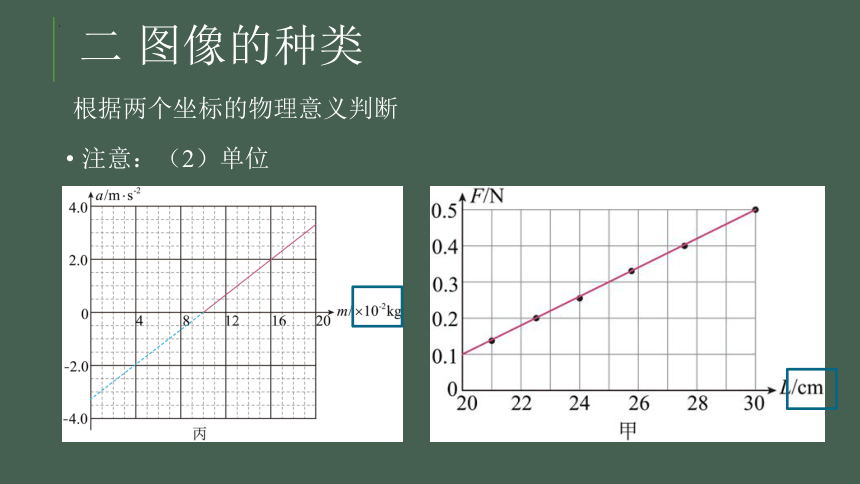

二 图像的种类
根据两个坐标的物理意义判断
注意：（2）单位

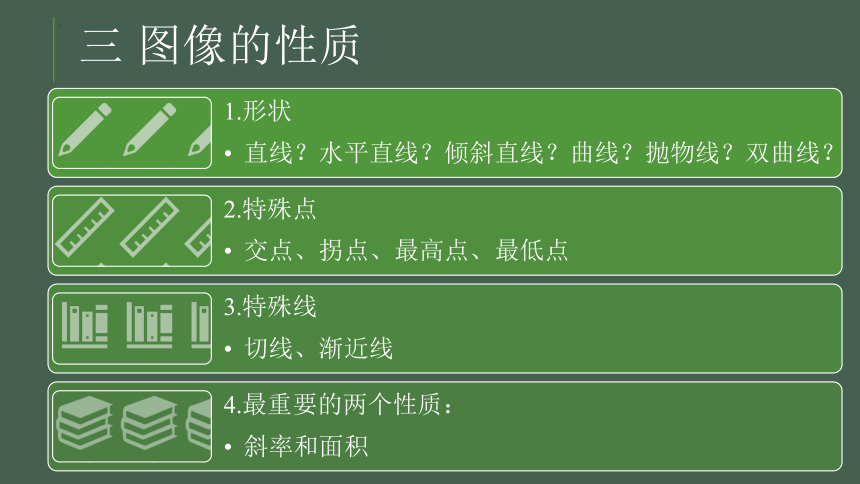

三 图像的性质
四 位移-时间图像和速度-时间图像

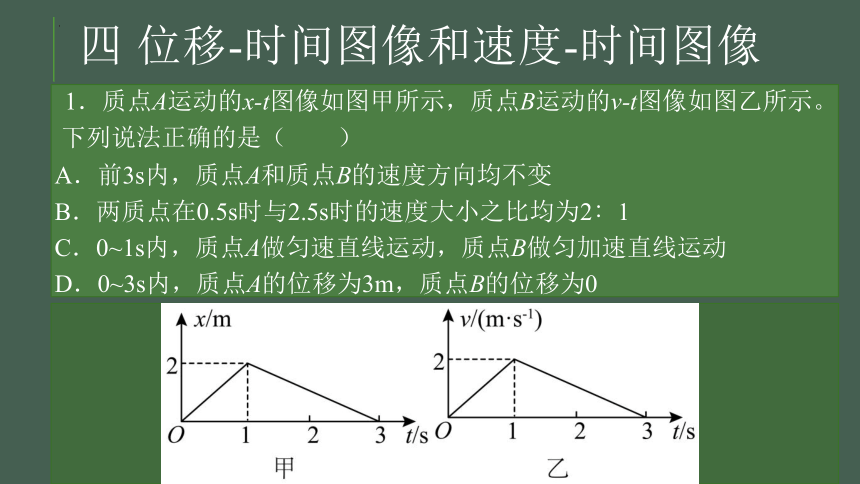

1．质点A运动的x-t图像如图甲所示，质点B运动的v-t图像如图乙所示。下列说法正确的是（　　）
A．前3s内，质点A和质点B的速度方向均不变
B．两质点在0.5s时与2.5s时的速度大小之比均为2∶1
C．0~1s内，质点A做匀速直线运动，质点B做匀加速直线运动
D．0~3s内，质点A的位移为3m，质点B的位移为0
分析：
拐点
最高点
最低点
最低点
交点
交点
1.一个点看位置
2.两个点看位置变化（运动方向）
拐点左右运动方向发生了变化
正方向
反方向
分析：
拐点
最高点
最低点
最低点
交点
交点
1.一个点看速度
2.两个点看速度变化
拐点左右速度变化情况发生了变化，速度方向没变。
加速
减速
v-t图像不能直接反映位置。
四 位移-时间图像和速度-时间图像
1．质点A运动的x-t图像如图甲所示，质点B运动的v-t图像如图乙所示。下列说法正确的是（　　）
A．前3s内，质点A和质点B的速度方向均不变
B．两质点在0.5s时与2.5s时的速度大小之比均为2∶1
C．0~1s内，质点A做匀速直线运动，质点B做匀加速直线运动
D．0~3s内，质点A的位移为3m，质点B的位移为0
斜率
1.描述直线的倾斜程度。
2.定义：
其中是直线与x轴正方向之间的夹角
斜率
斜率
表示瞬时速度
斜率
1.任取几段时间，斜率相等，平均速度相等。
2. 瞬时速度也相等。
3.倾斜的直线表示匀速直线运动，且斜率=平均速度=瞬时速度。
四 位移-时间图像和速度-时间图像
1．质点A运动的x-t图像如图甲所示，质点B运动的v-t图像如图乙所示。下列说法正确的是（　　）
A．前3s内，质点A和质点B的速度方向均不变
B．两质点在0.5s时与2.5s时的速度大小之比均为2∶1
C．0~1s内，质点A做匀速直线运动，质点B做匀加速直线运动
D．0~3s内，质点A的位移为3m，质点B的位移为0
斜率
斜率
1.
平均速度瞬时速度
割线 切线
2.割线的斜率=平均速度
切线的斜率=瞬时速度
3.曲线表示变速直线运动
斜率
1.
平均速度瞬时速度
割线 切线
2.割线的斜率=平均速度
切线的斜率=瞬时速度
3.曲线表示变速直线运动
斜率
斜率
四 位移-时间图像和速度-时间图像
1．质点A运动的x-t图像如图甲所示，质点B运动的v-t图像如图乙所示。下列说法正确的是（　　）
A．前3s内，质点A和质点B的速度方向均不变
B．两质点在0.5s时与2.5s时的速度大小之比均为2∶1
C．0~1s内，质点A做匀速直线运动，质点B做匀加速直线运动
D．0~3s内，质点A的位移为3m，质点B的位移为0
BC
练习
1．A、B、C三质点运动的x-t图象如图所示，则下列说法中正确的是（　　）
A．在0~t0这段时间内，三质点的平均速度相等
B．在t0时刻A、B、C运动方向相同
C．在0~t0这段时间内，三质点位移关系为xA>xc>xB
D．B质点做匀加速直线运动，A、C加速度方向相反
A
练习
2．如图所示为质点的x-t图像，它对应的v-t图像是哪一幅（　　）
A
B
C
D
C
练习
3．一质点的x-t图象如图所示，那么此质点的v-t图象可能是下图中( )
A
谢谢观看
