5.2.1三视图补线
【第五章】【设计图样的绘制】
知识回顾 三视图投影规律
三视图的投影规律
主、俯视图:长对正
主、左视图:高平齐
左、俯视图:宽相等
学习目标
Learning goals
形体分析法
拐点补线法
双胞胎补线法
三斜补线法
★
★★★
★
★
拐点补线法
第
一
任
务
di
yi
ren
wu
1.拐点补线法

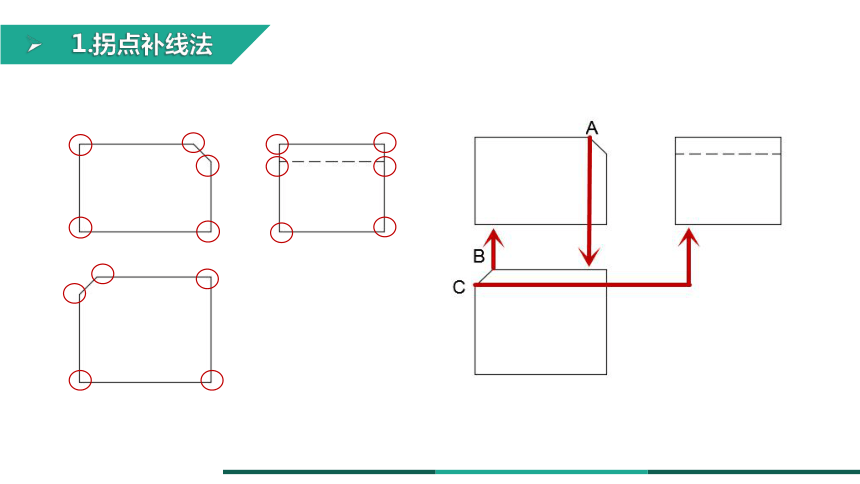

因为某一个视图里的拐点（如：顶点、交点、折点）有可能对应剩下两个视图里的某一个点或某一条线（面面相交），所以当我们发现某个拐点在另一个视图里面找不到对应的点或线，那么在该位置一定有一条缺失的线。我们就可以利用这个规律尝试解题。
1.拐点补线法

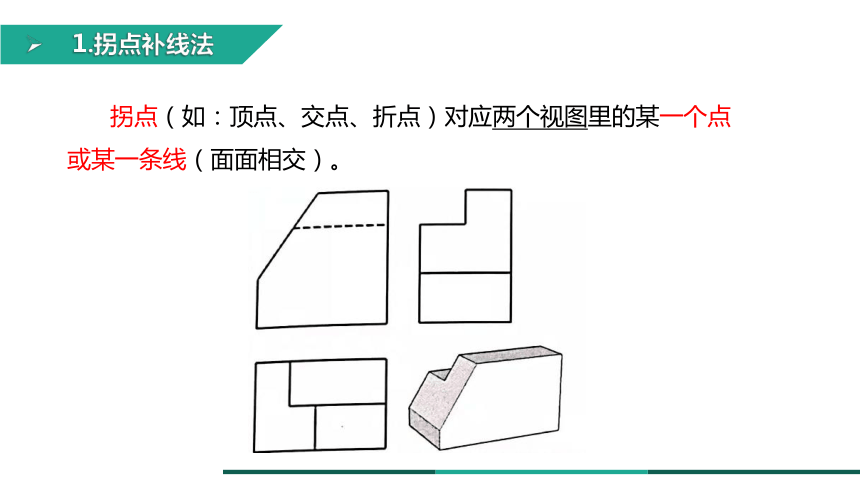

拐点（如：顶点、交点、折点）对应两个视图里的某一个点或某一条线（面面相交）。
1.拐点补线法

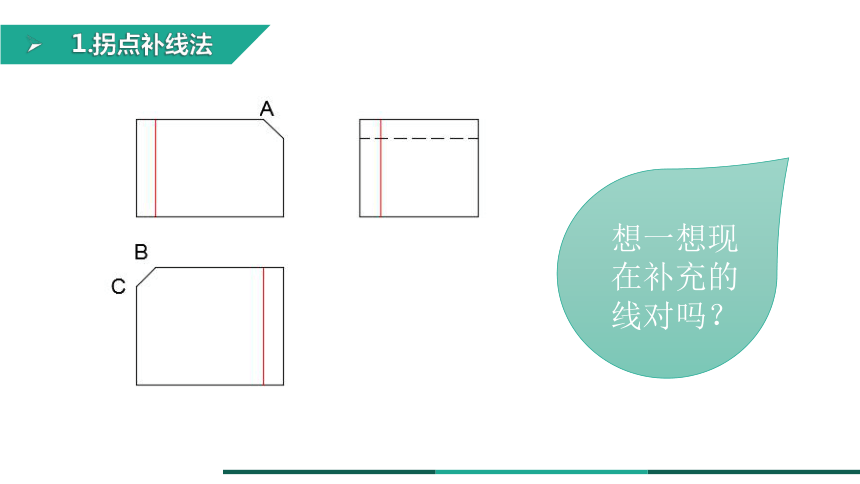

想一想现在补充的线对吗？
1.拐点补线法
错！

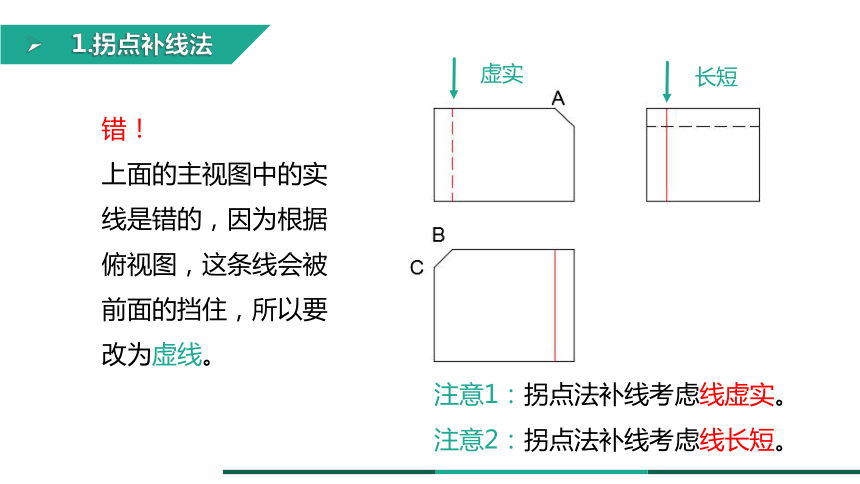

上面的主视图中的实线是错的，因为根据俯视图，这条线会被前面的挡住，所以要改为虚线。
注意1：拐点法补线考虑线虚实。
注意2：拐点法补线考虑线长短。
虚实
长短
1.拐点补线法

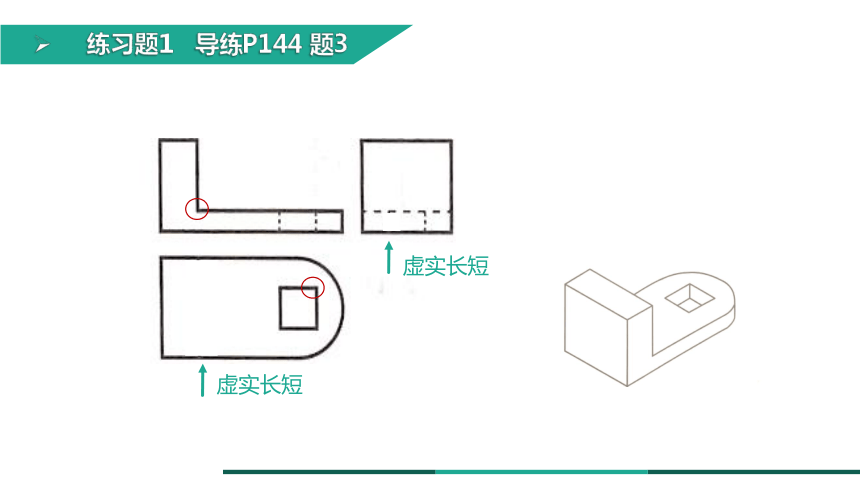

练习题1 导练P144 题3
虚实长短
虚实长短

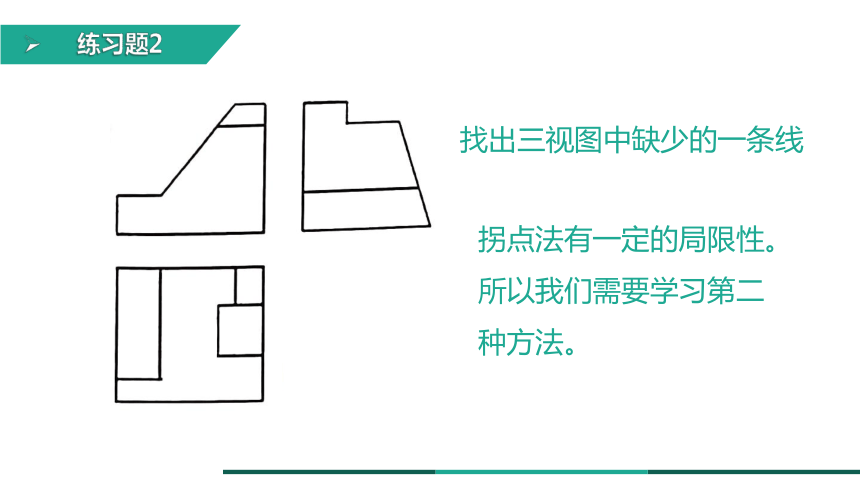

练习题2
拐点法有一定的局限性。
所以我们需要学习第二
种方法。
找出三视图中缺少的一条线
形体分析法
第
二
任
务
di
er
ren
wu
首先，我们从形体结构上分析：
主视图右上角缺了一个角
一定被锯了一刀
—锯到底了吗？很显然锯到底了
一个长方体被从前往后被切去一个三棱柱
2、形体分析法
大致图像：
这样，左视图应有一个横着的虚线（题目中已有）；俯视图有条竖直的实线
再看俯视图，一个长方体从上到下被切去一个三棱柱；
2、形体分析法
大致图像：
这样，左视图应有一个竖直着的实线；主视图有条竖直的虚线！
补全所有的线条！
我们尝试用形体分析法去解一些中等难度的题目。
2、形体分析法
头脑风暴开始了。。。
首先，主视图左上角缺了一个角
一定被锯了一刀
锯到底了吗？
一个长方体被从前往后被切去了一个四棱柱
脑补大致图像
2、形体分析法 练习题3
这样，左视图应该有条横的实线
俯视图应有条竖直的实线（题目中已有）
2、形体分析法
再看俯视图左下角，在上图基础上，一个长方体从上到下被切去了一个四棱柱
脑补大致图像：
2、形体分析法
因此，在左视图中，刚刚画的横线下面应加一条竖实线。
2、形体分析法
再看左视图上，一个长方体从左到右被切去了一个扁扁的四棱柱
脑补大致图像：
2、形体分析法
再看俯视图的右侧，在上图的基础上，一个长方体从上到下被切去了一个细长的四棱柱
脑补大致图像：
2、形体分析法
这样，主视图应该有条竖直的虚线
补上线条（注意与相应的拐点对准）
2、形体分析法
讲到这，若思路还保持清晰，那恭喜你，你已经拥有了一定的空间想象能力啦！
2、形体分析法
练习题2
形体分析法有一定的难度。
所以我们需要学习第三
种方法。
找出三视图中缺少的一条线
一线两面双胞胎法
第
三
任
务
di
san
ren
wu
知识回顾 正投影基本特征
显实性
积聚性
类似性
知识回顾 正投影基本特征
类似性
1
2
3
4
1
2
3
4
1（2）
3（4）
1
2
3
4
一线两面双胞胎法
3、一线两面双胞胎
斜线，对应两个相似面！
练习4 导练P145 题7
练习4 导练P145 题7
这根斜线有什么特殊？
练习题2
找出三视图中缺少的一条线
从此爱上斜线！
解法一
解法二
课后作业
导练P144-145
思考题7：什么是三斜法？
下 课 ！
