第2节 电流和电路
第十五章 电流和电路
1.通过学习，初步认识电流的形成与方向、电路的组成与电路图元件及画法，能连接简单的电路。
2.通过学习，知道生活中常用的电源和用电器，从能量转化的角度认识电源和用电器的作用。
3.了解通路、断路和短路等。
学习目标
有志者、事竟成，破釜沉舟，百二秦关终属楚
导入新课
想一想，为什么闭合开关电灯才会亮呢？什么是电路？电路是由哪几部分组成的？什么是电流？它是从哪儿来的呢？它又是如何流动的？
导入新课
生活中，电的应用极为广泛，它在生产生活中是如此重要,那么, 持续电流是怎样形成的呢？电路的基本构成是怎样的？
讲授新知
有志者、事竟成，破釜沉舟，百二秦关终属楚

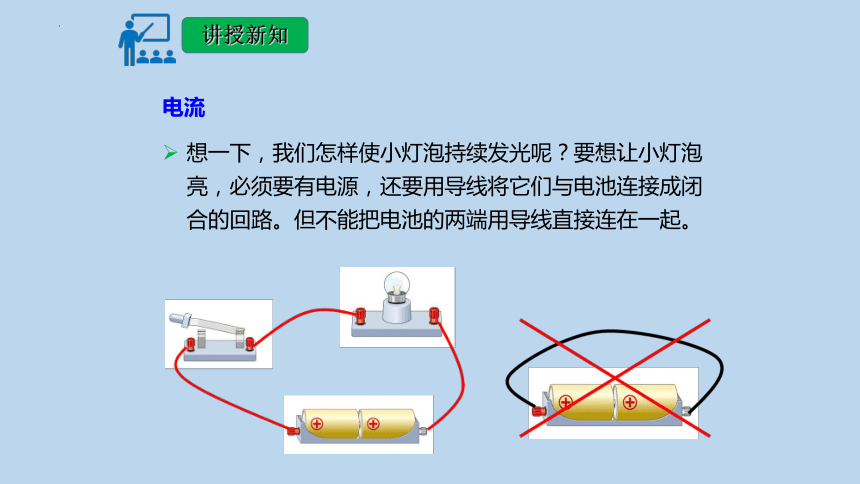

想一下，我们怎样使小灯泡持续发光呢？要想让小灯泡亮，必须要有电源，还要用导线将它们与电池连接成闭合的回路。但不能把电池的两端用导线直接连在一起。
讲授新知
电流
有志者、事竟成，破釜沉舟，百二秦关终属楚

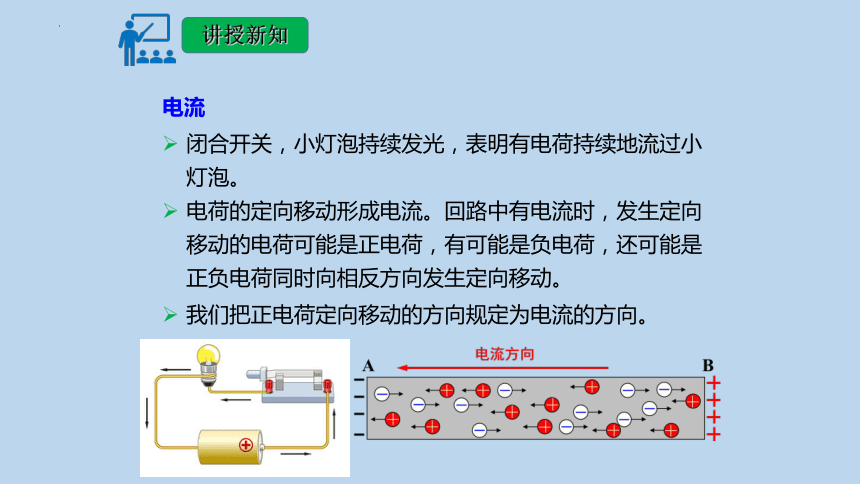

闭合开关，小灯泡持续发光，表明有电荷持续地流过小灯泡。
讲授新知
电流
电荷的定向移动形成电流。回路中有电流时，发生定向移动的电荷可能是正电荷，有可能是负电荷，还可能是正负电荷同时向相反方向发生定向移动。
我们把正电荷定向移动的方向规定为电流的方向。
有志者、事竟成，破釜沉舟，百二秦关终属楚

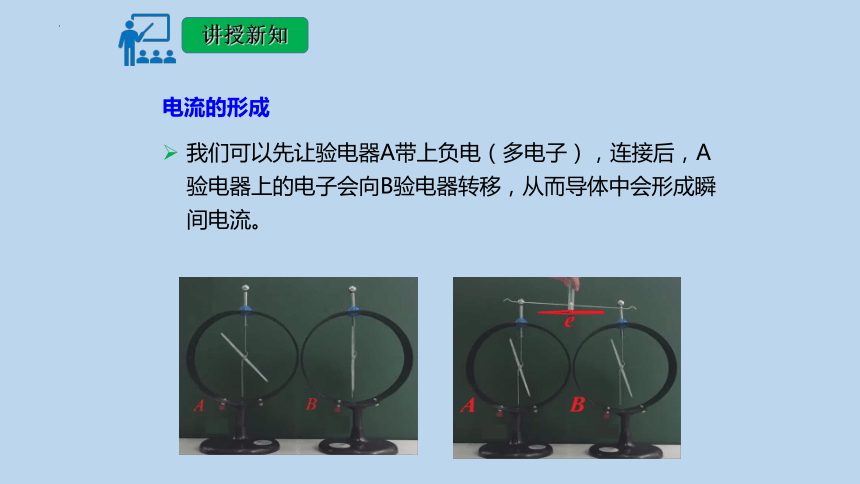

我们可以先让验电器A带上负电（多电子），连接后，A验电器上的电子会向B验电器转移，从而导体中会形成瞬间电流。
讲授新知
电流的形成
有志者、事竟成，破釜沉舟，百二秦关终属楚

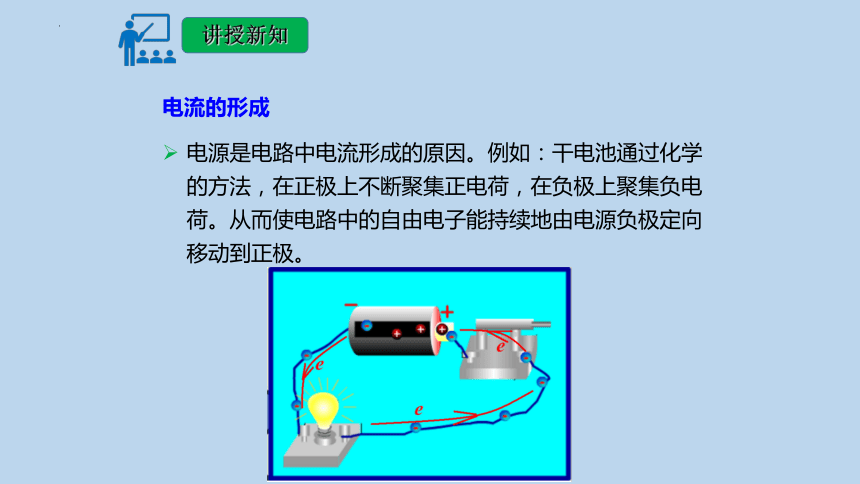

电源是电路中电流形成的原因。例如：干电池通过化学的方法，在正极上不断聚集正电荷，在负极上聚集负电荷。从而使电路中的自由电子能持续地由电源负极定向移动到正极。
讲授新知
电流的形成
有志者、事竟成，破釜沉舟，百二秦关终属楚
而点亮的小灯泡能持续发光，是因为有电荷不断地流过小灯泡，也就是说电路中有持续电流形成，就好比持续不断的水流一样。
讲授新知
电流的形成
有志者、事竟成，破釜沉舟，百二秦关终属楚
课堂练习
例题1：（多选）关于电流的形成，下列说法中正确的是（ ）。
知识点：电流的形成
【解析】
根据电流是电荷的定向移动形成的，所以正离子、负离子、电子只要发生定向移动都会形成电流。故选AD。
AD
A. 正离子定向移动可形成电流
B. 负离子定向移动不能形成电流
C. 电子定向移动不能形成电流
D. 自由电子定向移动可形成电流
有志者、事竟成，破釜沉舟，百二秦关终属楚
电路的构成
电源： 提供电能
用电器：消耗电能
导线： 连接电路
开关： 控制电路
有志者、事竟成，破釜沉舟，百二秦关终属楚
讲授新知
课堂练习
例题2：下列关于电路的说法中，错误的是（ ）。
知识点：电路的组成
D
A. 电源是提供电能的装置
B. 电路中必须有电源并且是通路时，电路中才有电流
C. 电流沿着“正极→用电器→负极”的方向流动
D. 用电器是将其他形式的能转化为电能的装置
有志者、事竟成，破釜沉舟，百二秦关终属楚
课堂练习
【解析】
电源是将其他形式的能转化为电能，它在电路中是提供电能的，故选项A正确；电路中产生电流的条件有两个：一是要有电源，二是电路是通路，故选项B正确；物理中把正电荷定向移动的方向规定为电流的方向，按照这个规定，在电源外部，电流方向是沿着“正极→用电器→负极”的方向流动，故选项C正确；用电器是消耗电能的装置，它将电能转化为其他形式的能，故选项D错误。
有志者、事竟成，破釜沉舟，百二秦关终属楚
电路
电源、用电器、开关、导线组成了电流可以流过的路径——电路
只有电路闭合时，
电路中才有电流
有志者、事竟成，破釜沉舟，百二秦关终属楚
讲授新知
电路图
自检
有志者、事竟成，破釜沉舟，百二秦关终属楚
讲授新知
电路图
绘制电路图的要求：
1、电路元件绘制规范、正确
2、横平竖直，要用尺子作图
3、作图美观、布局合理
4、不能将电路元件画在拐角处
5、不要有断开或多出去的导线
有志者、事竟成，破釜沉舟，百二秦关终属楚
电路图
用导线将电源、开关（电键）、用电器等连接起来组成电路，再按照统一的符号将它们表示出来，这样绘制出的就叫作电路图。电路图是用符号表示实物图的图示。电路图主要由元件符号、连线、结点、注释四大部分组成。
有志者、事竟成，破釜沉舟，百二秦关终属楚
电路图
电路图的注意事项：电路元件符号是统一规定的；电路图中各元件的顺序、位置、电源的正负极等必须与实物电路一一对应；元件分布要均匀，不要画在拐角处。整个电路最好呈长方形，导线要横平竖直，有棱有角。
有志者、事竟成，破釜沉舟，百二秦关终属楚
知识要点
电路：把电源、用电器、开关用导线连接起来组成的电流的途径。
电路的组成：①电源；②用电器；③开关；④导线。
产生持续电流的条件：①要有电源；②电路闭合。
电路图：用符号表示电路的连接的图叫作电路图。
有志者、事竟成，破釜沉舟，百二秦关终属楚
知识要点
电路的三种状态：通路、开路和短路。
通路——电路中处处连通的、有电流流过的电路。
开路——因某一处断开而使电路中没有电流的电路。
短路——直接用导线将电源正、负极相连的电路。短路是非常危险的，可能把电源烧坏。
电路中各元件的符号。
实战演练
例1： 下列说法中正确的是 （ ）。
C
A. 只有正电荷的定向移动才能形成电流
B. 把负电荷定向移动的方向规定为电流的方向
C. 在金属导体中如果有电流通过，一定是负电荷定向移动形成的
D. 在酸碱盐的水溶液中如果有电流通过，一定是正电荷定向移动形成的
有志者、事竟成，破釜沉舟，百二秦关终属楚
实战演练
【解析】
电荷保护正负电压，因此正负电荷的定向移动都可以形成电流，故选项A错误；正电荷定向移动的方向规定为电流的方向，故选项B错误；金属导体依靠自由电子的定向移动形成电流，而自由电子带负电，因此在金属导体中如果有电流通过，一定是负电荷定向移动形成的，故选项C正确；在酸碱盐的水溶液中，既有正电荷，也有负电荷，因此酸碱盐的水溶液导电是依靠正负粒子导电的，故定向移动的电荷有正电荷和负电荷，故选项D错误。
