1.磁场对通电导线的作用力
人教版（2019） 选择性必修第二册
教学目标：
1.通过实验认识安培力的方向，会用左手定则判断安培力的方向；
2.通过实验推导，理解安培力的表达式；
3.观察磁电式电流表结构，知道磁电式电流表的工作原理，体会物理知识与科学技术的关系。

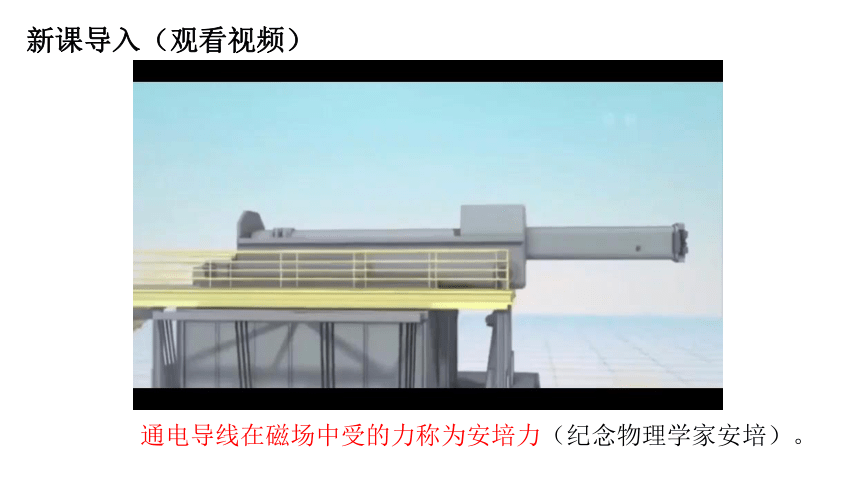

通电导线在磁场中受的力称为安培力（纪念物理学家安培）。
新课导入（观看视频）

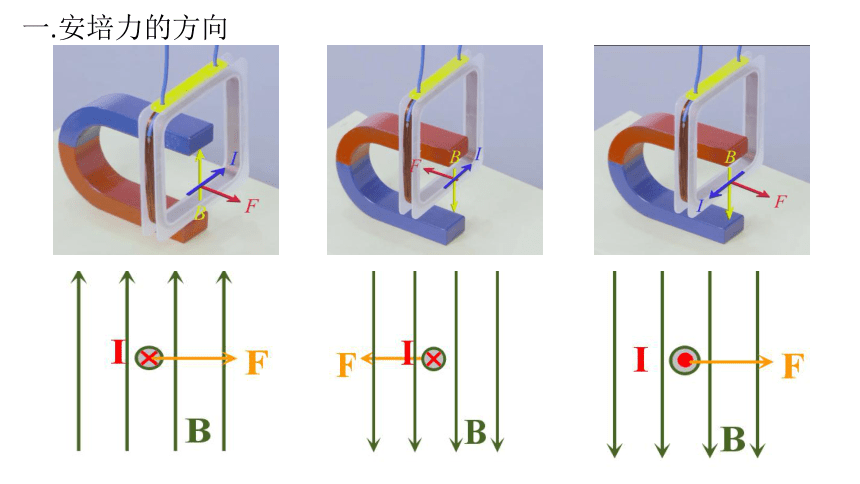

一.安培力的方向

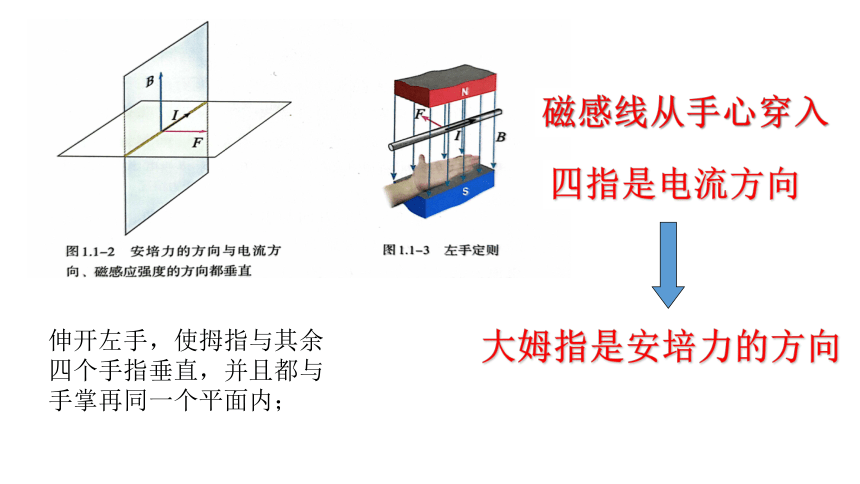

伸开左手，使拇指与其余四个手指垂直，并且都与手掌再同一个平面内；
磁感线从手心穿入
四指是电流方向
大姆指是安培力的方向
F
I
B
F
I
B
B
I
30°
F
F
I
I
I
B
B
B

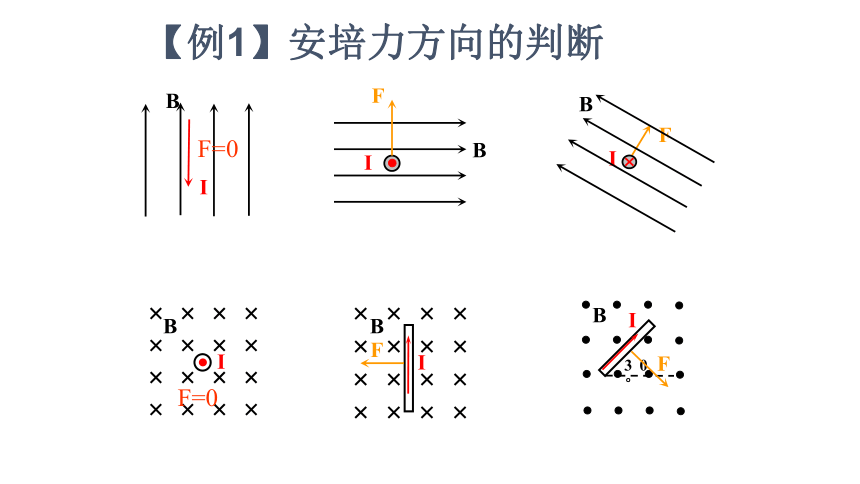

【例1】安培力方向的判断
F=0
F=0

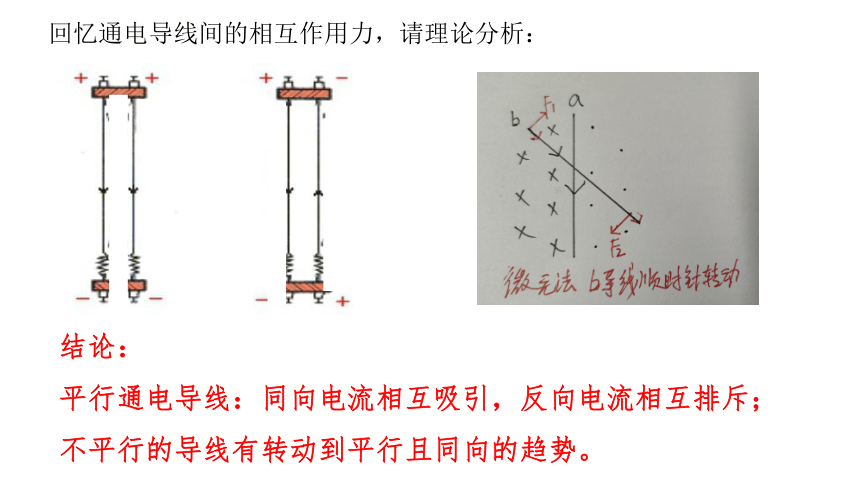

结论：
平行通电导线：同向电流相互吸引，反向电流相互排斥；
不平行的导线有转动到平行且同向的趋势。
回忆通电导线间的相互作用力，请理论分析：
二.安培力的大小（观察实验）
①导线与磁场垂直时 F = BIL
②当通电导线与磁感应强度平行时，通电导线所受安培力F=0
F= BILsinθ
换角度理解：Lsinθ怎么理解？
B
例题2.导线bac电流方向如图所示，大小I＝1A，并处在方向竖直向下的匀强磁场B＝2T中，ac=40cm， ，
（1）求ab,ac所受的安培力；
（2）求bac所受的安培力；
分析：将沿磁场和垂直磁场投影，垂直磁场方向的投影长度等于ba，这部分与ba的合安培力为零，因此bac所受安培力等于b与c连线受到的安培力。
分析：弯曲导线采取微元法，然后将每一段投影，可知其有效长度：两端点直线长度。
三.磁电式电流表
观察磁电式电流表的结构，弄清楚每个部分的作用？
磁场沿半径方向分布的优点：
线圈转到任意位置，线圈平面与磁场平行；
两侧的导线所在位置磁感应强度大小不变。
①磁电式电流表功能：能测电流方向和大小；
②优缺点：灵敏度高；线圈导线很细，允许通过的电流很弱；
③回忆电表的改装。
线圈前，后两条导线与磁场平行，不受安培力；根据左手定则可知左右两条导线安培力方向如图所示，在两个安培力左右下线圈顺时针转动。
当弹簧阻碍线圈转动与安培力使线圈转动平衡时，线圈停止转动。
课堂小结：
