第二节 平面镜成像
第四章 多彩的光
1.光沿直线传播的例子
2.光的反射实验中，光屏的作用。
3.光的反射定律
4.光反射时，做多次实验的目的
5.在光的反射中，光路是_______
6.镜面反射与漫发射都遵循_______
复习回顾

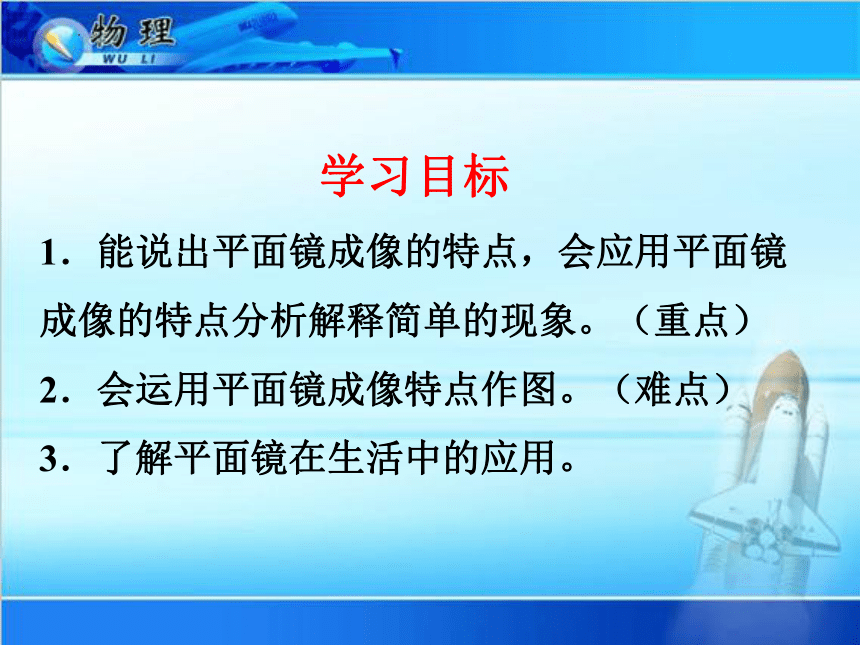

学习目标
1．能说出平面镜成像的特点，会应用平面镜成像的特点分析解释简单的现象。（重点）
2．会运用平面镜成像特点作图。（难点）
3．了解平面镜在生活中的应用。

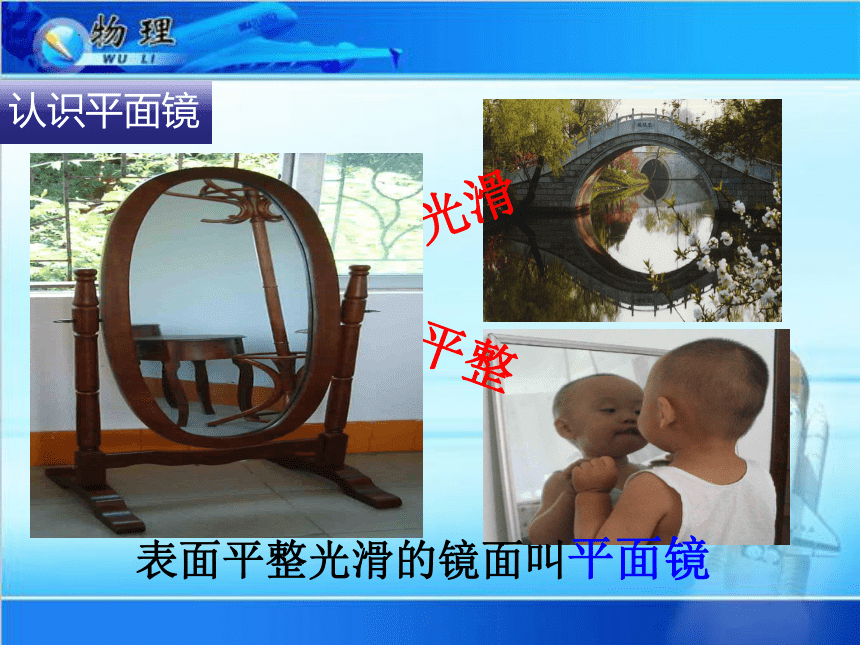

表面平整光滑的镜面叫平面镜
平整
光滑
认识平面镜

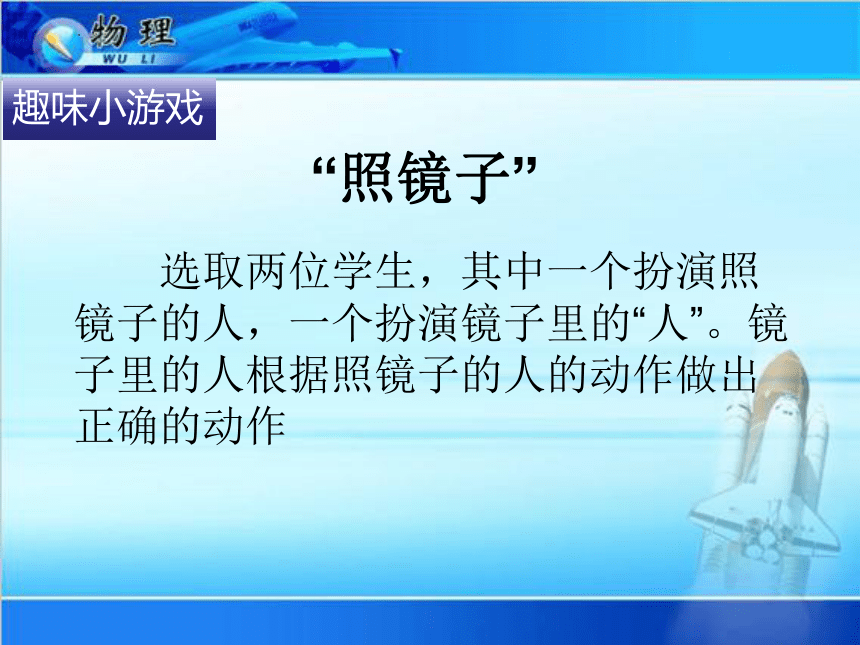

趣味小游戏
“照镜子”
选取两位学生，其中一个扮演照镜子的人，一个扮演镜子里的“人”。镜子里的人根据照镜子的人的动作做出正确的动作

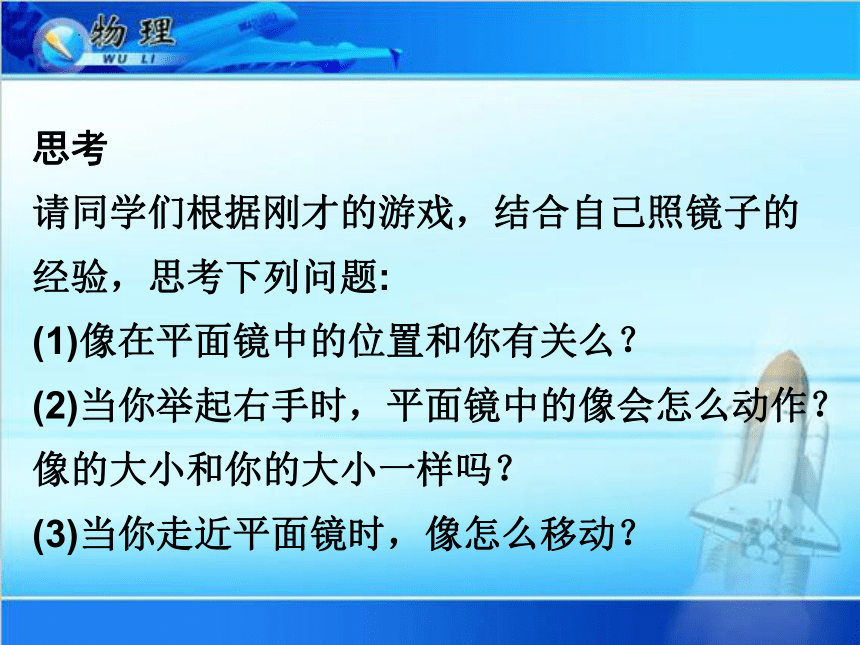

思考
请同学们根据刚才的游戏，结合自己照镜子的经验，思考下列问题:
(1)像在平面镜中的位置和你有关么？
(2)当你举起右手时，平面镜中的像会怎么动作？像的大小和你的大小一样吗？
(3)当你面镜时，像怎么移动？

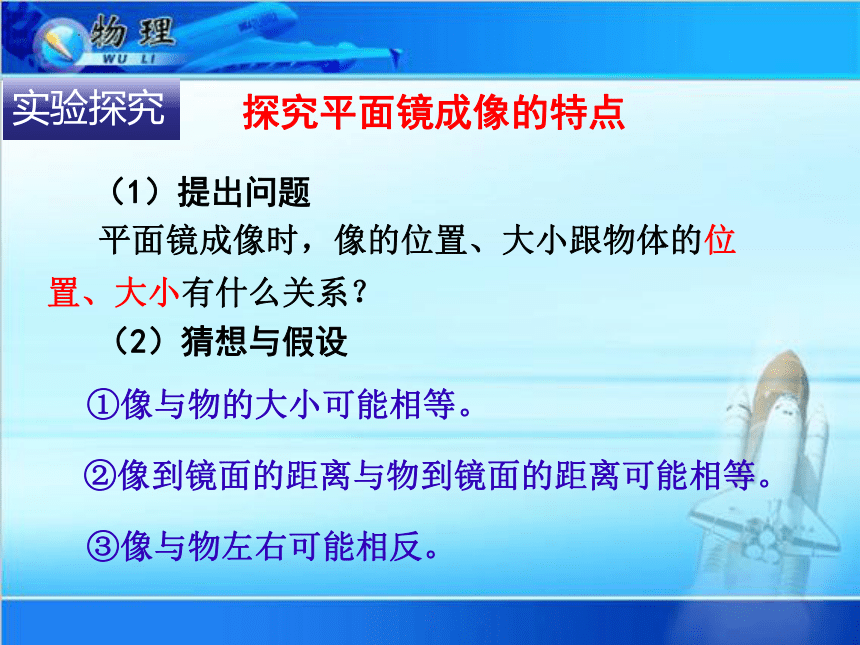

实验探究
（1）提出问题
平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？
（2）猜想与假设
①像与物的大小可能相等。
②像到镜面的距离与物到镜面的距离可能相等。
③像与物左右可能相反。
探究平面镜成像的特点
实验器材：
两支一样的蜡烛、光具座、玻璃板、光屏、火柴
实验步骤：
1、将玻璃板垂直置于光具座的中央，在玻璃板的一
侧立一支点燃的蜡烛，透过玻璃板观察其另一侧面
的蜡烛的像。
2、将光屏放在像的位置，不透过玻璃板，直接观察
光屏上有无像。
3、将相同的未点燃的蜡烛放在像的位置，观察像与
蜡烛的大小关系。
4、移到蜡烛的位置，观察其像的大小有无变化。
5、量出蜡烛和像到玻璃板的距离。

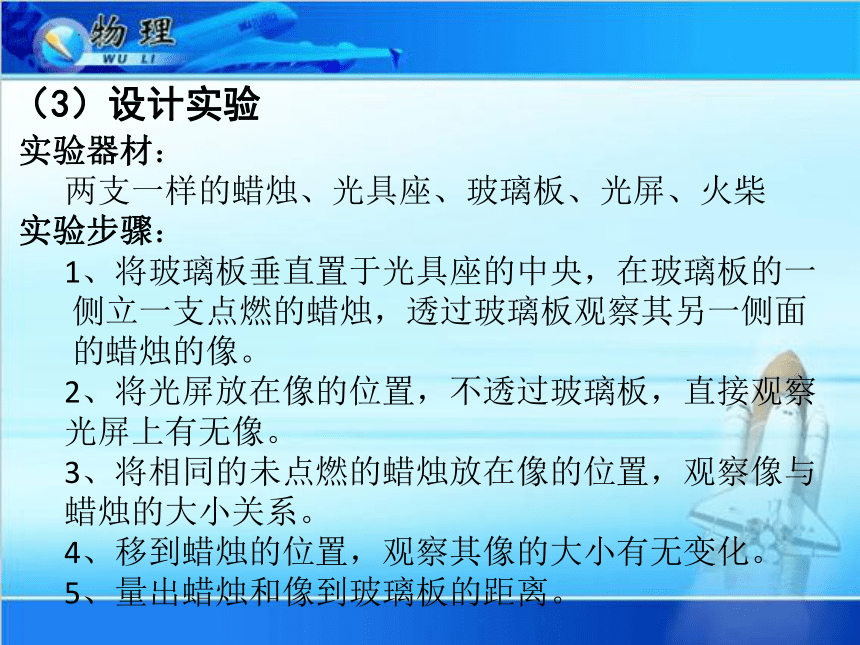

（3）设计实验
玻璃板
点燃的蜡烛
形状大小相同、未点燃的蜡烛
探究平面镜成像的位置

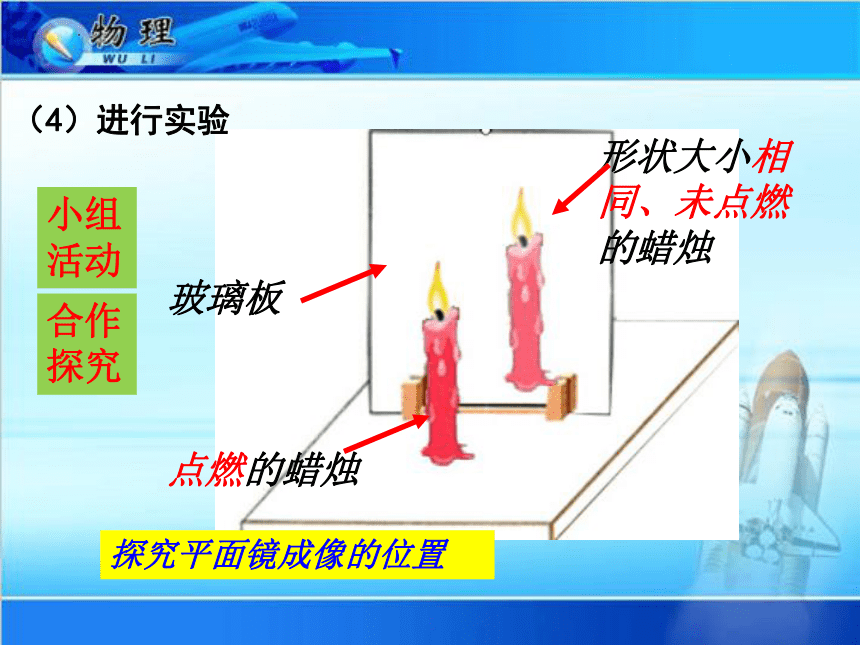

（4）进行实验
小组
活动
合作探究
①像与物的大小相等。
②像到镜面的距离等于物到平面镜的距离。
③像与物的连线与镜面垂直。
④平面镜成的像是虚像。
平面镜成像的特点
物与像关于平面镜轴对称
（5）分析论证
等大
等距
垂直
虚像
（6）评估交流
①为什么要用玻璃板代替平面镜？
②实验中如何确定像的位置？
③为什么要用两个完全相同的物体？
④用光屏的目的是什么？
⑤重复多做几次试验的目的是什么？
玻璃板既透明又可以成像，便于确定像的位置
移动放在玻璃板后的蜡烛，直到该蜡烛和玻璃板前蜡烛的像完全重合，此时该蜡烛的位置即像的位置。
为了比较像与物的大小关系（等效替代法）
验证所成像是否是虚像
得到普遍性规律，避免实验结论的偶然性
虚像：实际光线反向延长线会聚成的，可以看到但不能呈现在光屏上的像
.S
O1
N1
B1
O2
N2
B2
.S’
----光的反射
成像原理
具体解释：物体射向平面镜的光，经平面镜反射被眼睛接收，在眼睛的直线方向上，该反射光线的反向延长线会聚形成虚像。
如上图（甲）所示，一只大熊猫正抱着一根竹子在镜前欣赏自己的像。此时，它从镜中看到的自身像应该是图（乙）中的（ ）
甲
乙
A
B
C
D
D
练一练
平面镜成像是由于光的_______而形成。
物体在平面镜中所成的像是 、 的 。若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_____。（选填“变大”、“变小”、“不变”）
反射
正立
虚像
1.5
4
不变
等大
练一练
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜
成像的特点作图。
M
N
A
B
A/
B/
第一步：作垂线
第二步：标直角
第三步：取等距
第四步：画虚像
平面镜成像作图
牙医利用平面镜看清
牙齿的背面
（１）平面镜能够成像
舞蹈演员矫正自己的姿势
平面镜的应用
45
潜望镜
（2）平面镜能够改变光路
凸面镜的应用
凸面镜对光线有
发散作用
凸面镜和凹面镜
汽车后视镜
超市防盗镜
弯道观察镜，用来扩大视野
手电筒和车灯的反射罩，利用凹面镜可以聚光
凹面镜的应用
凸面镜和凹面镜
太阳灶
凹面镜对光线有会聚作用
成像的原理：
光的反射
平面镜成像
平面镜成像
平面镜：
镜面平整光滑的镜子
平面镜的应用：成像、改变光路
成像的特点
像和物大小相等
平面镜成虚像
像和物到镜面的距离相等
像与物关于镜面对称
凸面镜和凹面镜
课 堂 小 结
凸面镜对光线有发散作用
凹面镜对光线有会聚作用
1．一只小鸟在离湖面10m的上空飞行，若湖深5m，则小鸟在湖里所成的像与它的距离是_______m，它在湖里所成的像是________像（ 填“虚”或“实”）。
20
虚
2．小明做研究平面镜成像的实验时，先将蜡烛放在平面镜前50cm处，他记下了像的位置，然后，他将平面镜向蜡烛移动了10cm，则第二次成像的位置与第一次成像的位置比较（ ）
A．向平面镜移动了10cm B．向平面镜移动了20cm
C．远离了平面镜10cm D．远离了平面镜20cm
A
课 堂 检测
3.测量视力时，利用平面镜成像特点可以节省空间。如图所示，让被测者面对着镜子背对视力表，此人看到视力表的像离他的距离是（ ）
A、3m B、4m C、5m D、6m
C
课 堂 检测
4.从平面镜内看到一只钟面上的指针位置如图所示，此时时间应是（ ）。
A、7:25
B、6:35
C、5:25
D、4:35
A
像
物体
课 堂 检测
A
B
A'
B'
5．请你根据平面镜的成像特点作出物体ＡB在平面镜中的像。
课 堂 检测
